Waar is connectie van ADAT op MB van MPC?

[INLAND EMPIRE]

Weet er iemand waar de connectie van het adat board zich bevindt op het moederbord van de MPC4000? Ik zie drie dezelfde connecties. Ik heb dat bord er een tijdje terug uitgehaald en weet niet meer waar het uitkomt... Dat moet er tegen vanavond 19:30 terug in en ik weet niet hoe
Op mpcforum vind ik niets en in de handleidingen staat ook niets.. er wordt enkel vermeld hoe je je memory & hd moet installeren :confused:



[mikemix]

Nog gelukt?



[mikemix]

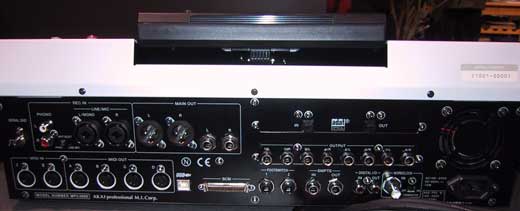

Volgens mij zie je hem hier goed zitten....



[mikemix]

nog 1-tje...



[INLAND EMPIRE]

ja ik heb het gevonden mikemix maar ik zocht de connectie op het moederbord niet het gat waar de kaart in past... dat vind ik heus wel alleen



[mikemix]

Hehheh...ik dacht al, je zit niet alleen in andermans hersendeeltje maar
begint ook al te knagen in jezelf



[INLAND EMPIRE]

maar was ik ni duidelijk ofzo? ... "Een connectie op het moederbord van de MPC" ..... ... Er knaagt iets bij jou bovenaan denk ik



[mikemix]

Was een grapje........

Meestal wil Akai nog wel eens tekstjes plaatsen bij de uitbreiding sloten,

Ik citeer van een forum: http://www.mpc-forums.com/viewtopic.php?p=113394

How do I install the IB-4ADT? (ADAT)
The ribbon cable on the IB-4ADT connects to the slot labeled P4 on the MPC's CPU board.

The Green wire cable connects from the IB-4ADT slot labeled P1 DIO to the IB-4D slot labeled P2. (If you have the IB-4D installed.)

Before closing up the MPC turn it on. GO to the GLOBAL menu, press CONFIG (F3) That menu will show if the MPC recognizes the option board.



[mikemix]

Ennuh, nog graag gedaan
