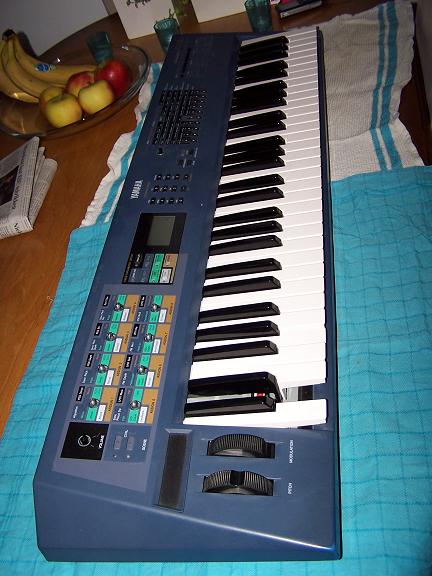

Heb vd week mijn AN1X voorzien van 2 nieuwe toetsen en een grondige schoonmaakbeurt gegeven.
Alles weer in het vet en werken als nieuw!

Aangezien er niet al te veel over te vinden is bij deze een stappenplan mocht je er zelf ooit aan willen beginnen.

Ten eerste de draaiknoppen, deze zijn relatief simpel te verwijderen, verder kan alles blijven zitten en kun je de synth omdraaien.
Zorg er voor dat de linkerkant (draaiknoppen) ondersteund wordt, dit om te voorkomen dat het hele apparaat hier op rust.
Zoals je ziet zijn ze bij Yamaha niet zuinig omgesprongen met het gebruik van schroeven :confused:
Alle schroeven die je vindt aan de onderkant moeten er uit en zijn allemaal dezelfde maat.



[SubZ]

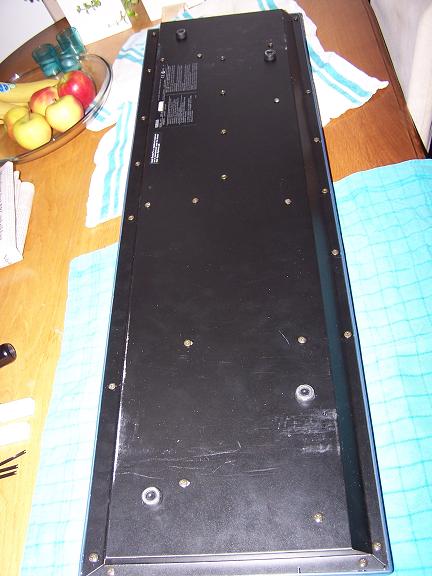

onderkant



[SubZ]

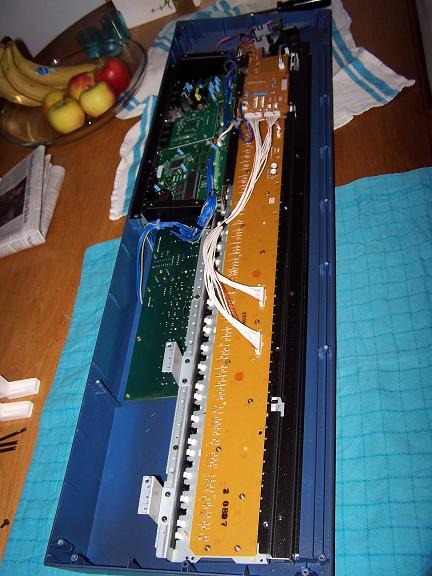

en dan de binnenkant



[SubZ]

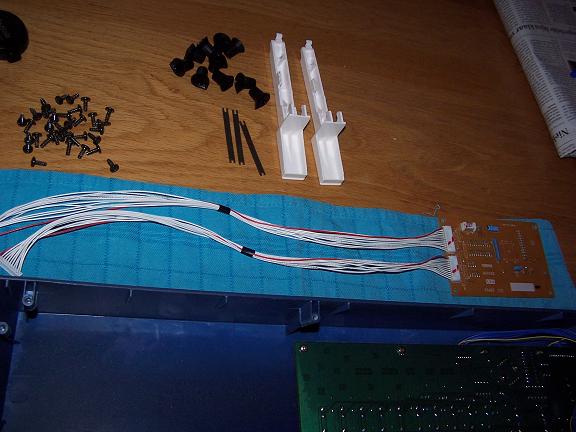

eerst dien je het printplaatje te verwijderen wat onder het toetsengedeelte geplaatst is



[SubZ]

verwijderd, nu de "ombouw" van het toetsengedeelte.



[SubZ]

hiervoor dien je eerst het bord waarop de accu gemonteerd zit (weet je ook gelijk waar die zit
inclusief de stalen behuizing los te schroeven, dit zijn 2 schroeven aan de zijkant welke ook de kabelklem bevatten.



[SubZ]

blijft over



[SubZ]

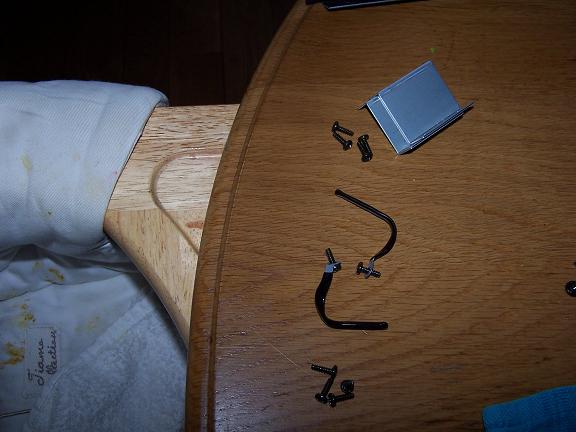

maak nu alle schroeven los van de stalen beugel aan de voorkant van de toetsen, deze kun ju nu wegklappen en verwijderen.
Vervolgens de schroeven aan de achterkant van het toetsengedeelte, 2 bevatten een massaklem, vergeet die niet terug te plaatsen!



[SubZ]

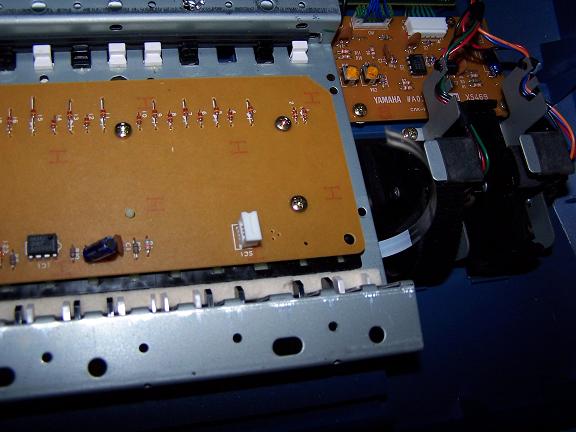

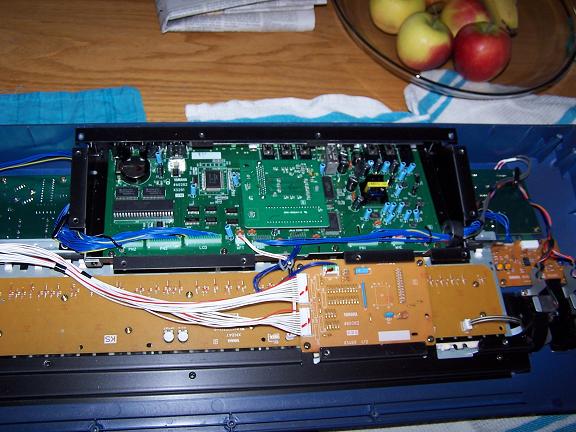

Vervolgens de stekkers los halen, de meest rechtse (zie foto) is een schuifcontact, niet trekken dus maar de klip omhoog halen en er uit schuiven.



[SubZ]

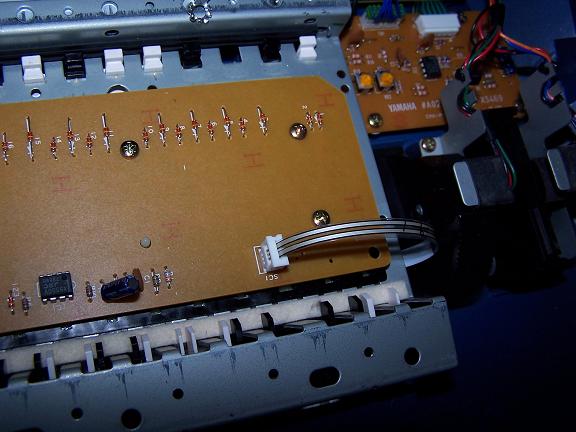

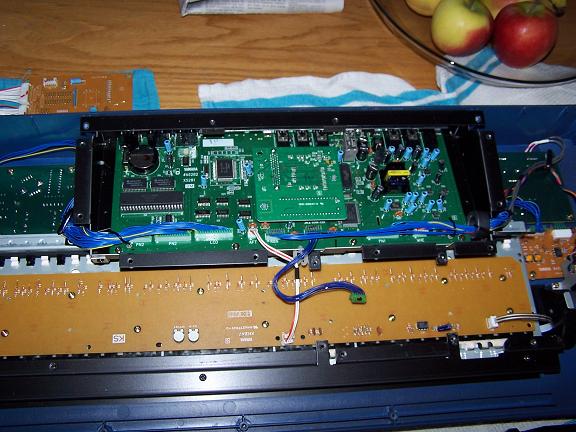

en los



[SubZ]

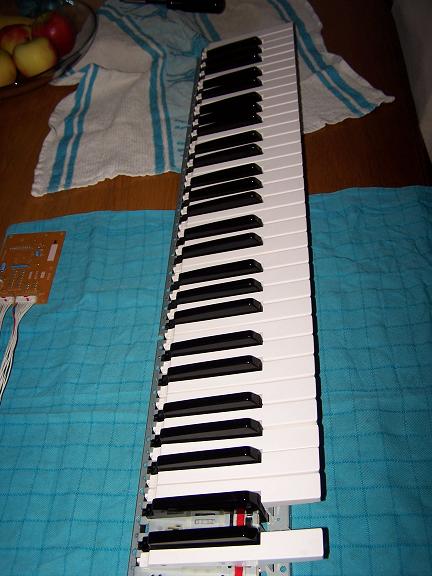

nu is het frame wat het toetsengedeelte vast houdt in principe los en kun je dit in zijn geheel er uit halen.



[SubZ]

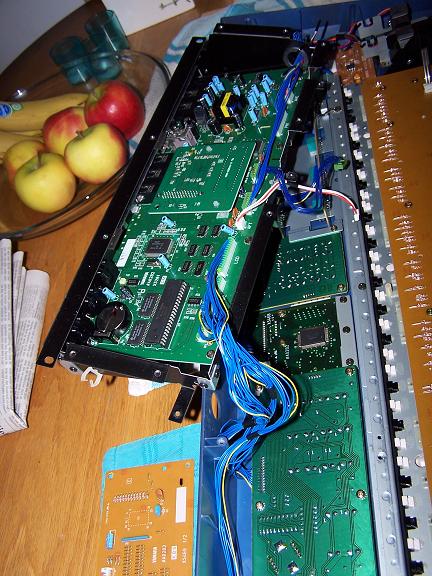

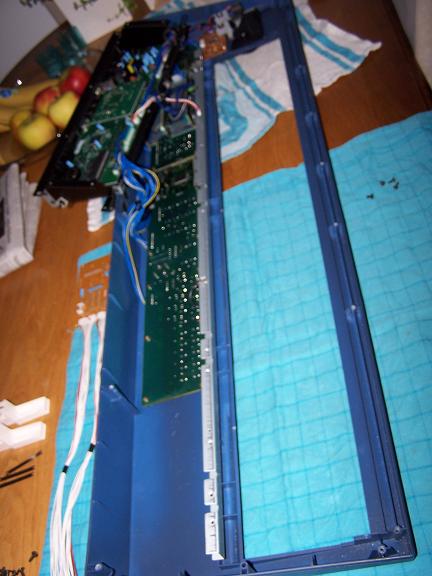

blijft over



[SubZ]

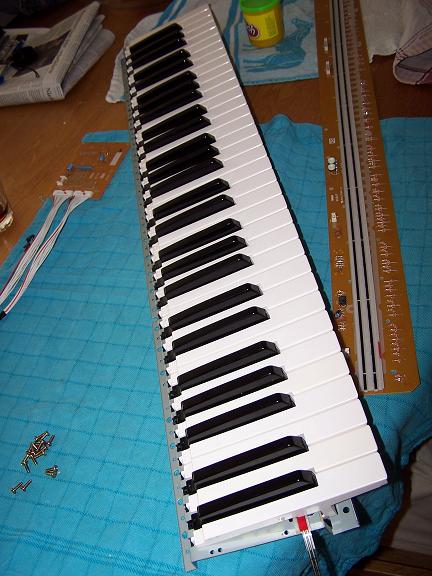

draai het frame om en haal de rubber strip los ter hoogte van de toets die je wil vervangen.



[SubZ]

deze dus, kun je simpel omhoog schuiven.



[SubZ]

om de toets te vervangen is dit in principe voldoende, de toetsen zitten geklemd, druk ze voorzichtig naar voor (dus tegen de kop van de toest) en haal hem omhoog.
Onder de toets zit een veertje, deze klemmen in een kunststof houder wanneer je de toets terugzet, kijk bij twijfel naar de eerste toest, kun je net onderdoor kijken.

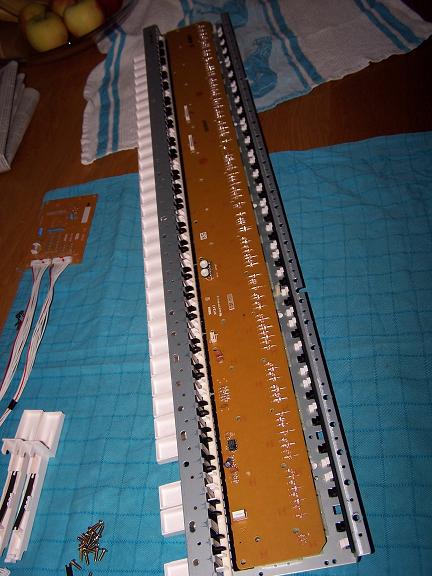

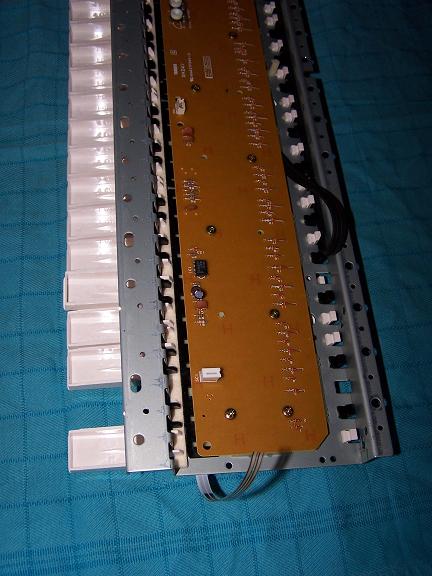

Wil je alles schoonmaken dan gaat dit nog wat verder, haal alle koperkleurige schroeven uit de printplaat onder de toetsen



[SubZ]

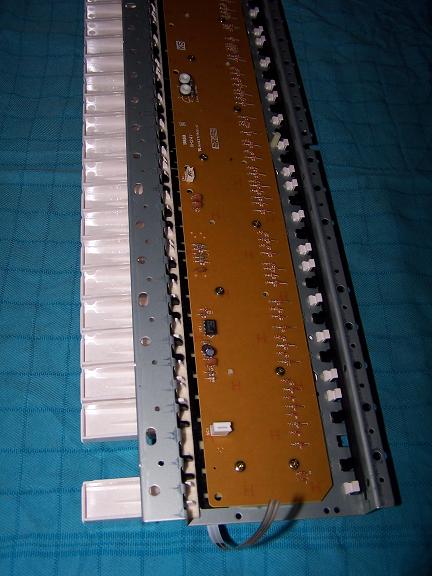

en verwijder de printplaat.



[SubZ]

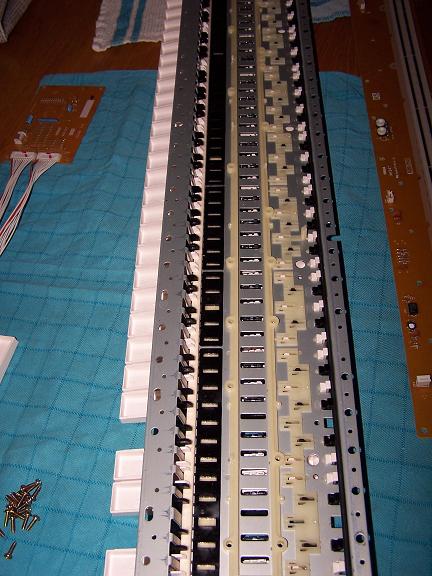

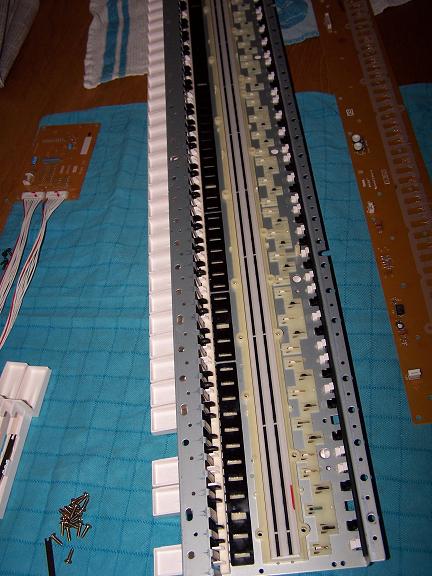

nu zie je een kunststof strip zitten, deze kun je omhoog halen, zit nergens klem, wordt op zijn plaats gehouden door enkele kunststof pinnen. (schuift hier overheen)



[SubZ]

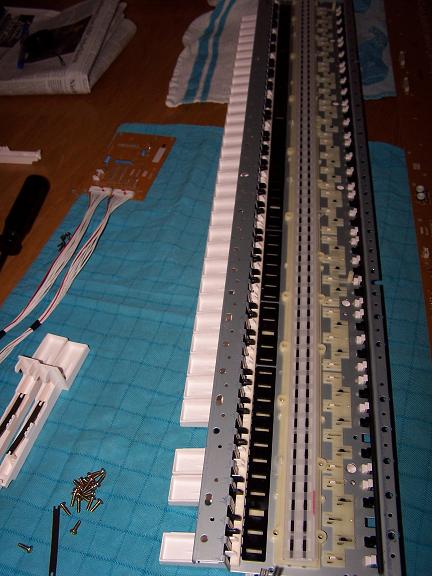

verwijder ook de rubberen contactstrip, deze ligt er nu los op.



[SubZ]

toetsen vervangen en voorzien van nieuwe veertjes en teruggeplaatst.
Nu de boel weer opbouwen, deze volgorde dus aanhouden.

succes mocht je er zelf aan beginnen.
