Return of the S950

[matrixxx]

Origineel geplaatst door ch9527
ik begrijp dat helemaal. maar het zou zo mooi zijn als ie echt monofoon was en dus geen clicks of sideeffects oplevert bij het "dubbel" triggeren van hihats....

misschien een 909 sequencer gebruiken



[ch9527]

Origineel geplaatst door matrixxx
misschien een 909 sequencer gebruiken

hahaha,

ok,

gezocht: roland tr909, moet wel goedkoop zijn want ik wil hem alleen gebruiken om mijn s900 mee aan te sturen....



[RezonatoR]

roland moet gewoon de tr-x0x sequencer los gaan verkopen...



[mikemix]

Zat alternatieven....MC303 perhaps?



[Arv]

Crap. de mijne wil niet meer samplen.. geen input signaal



[mikemix]

Origineel geplaatst door ch9527
hahaha,

ok,

gezocht: roland tr909, moet wel goedkoop zijn want ik wil hem alleen gebruiken om mijn s900 mee aan te sturen....

Beetje stoere kerel heeft er 3 liggen



[R-ond]

ik heb m vroeger ook gehad had er een paar flops by met goede drumkits
thats it - niet teveel gevogeld en sampled [jammer was dat]

maar kan een s550 / s950 zich een beetje meten ,..of is toch de akai iets gruiziger,...en de rolands wat meer "cleaner"
ofist typish de manier hoe je werkt wat de klank bepaaldt ...

leuke tips/ideen iig downpitchen enso,..en weer terug

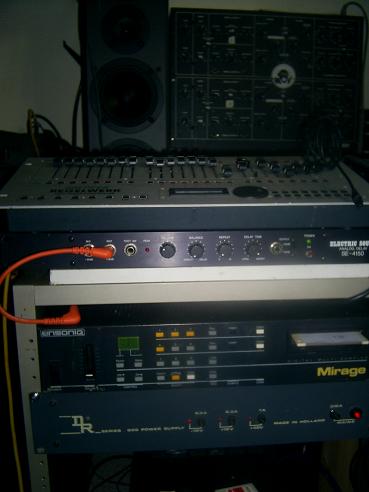

kmoet ook snel met mn mirage aan de slag staat er nog "zielig"by...



[Hooihuis]

Hee hee wat is dat? Een Mirage!!??

Geen threadvervuiling he!



[Jop]

Even dit oude topic gebruiken voor een vraag over de S950.

Is het normaal als je vanuit een hoek naar het display kijkt de leesbaarheid verandert?
Ik heb mijn S950 in een schuin rack hangen en als ik vanuit mijn normale positie naar het display kijk is het slecht / niet leesbaar. Als ik echter ga staan wordt de leesbaarheid beter.

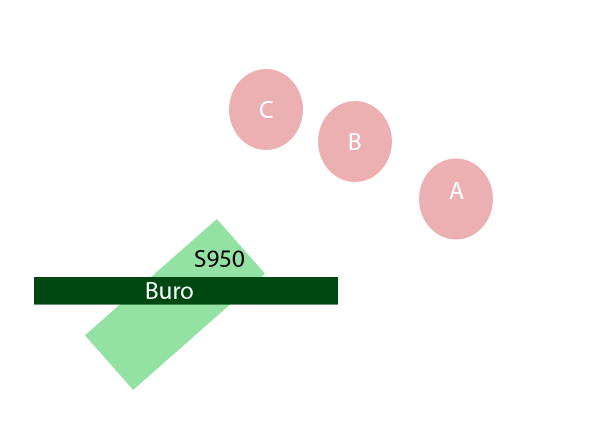

Zie illustrie ter verduidelijking:
A = niet leesbaar
B = leesbaar maar niet optimaal
C = zeer duidelijk leesbaar, moet het contrastknopje bijstellen

Ik heb ooit de folie vervangen (inclusief het loshalen van het display zelf). Kan dit er misschien mee te maken hebben (dat het display andersom gemonteerd moet worden)?

Zou iemand dit even willen checken op zijn S950??

Bedankt!



[MatthewLeBlom]

da's normaal.

En hoe meer het display versleten is hoe groter dit probleem.



[Jop]

Thanks voor je bericht.

Misschien een domme vraag maar heeft het zin om het display zelf om te draaien? Dus demonteren van de houder en precies anders om op de print terugzetten.
Of krijg ik dan alles op de kop.

Ik vind het vreemd dat het display erg vaag is van een hoek terwijl het goed leesbaar is van precies de andere hoek.



[Jop]

Omdat ik problemen heb met het display van mijn S950 heb ik besloten om het display te vervangen voor een nieuw LCD met led verlichting.

Vandaag eindelijk tijd om het display in te bouwen.

Het gaat om :

40X2 Character LCD Module Module LCM = HD44780
http://www.ebay.com/itm/190337762891?afsrc=1

Voordeel van een LED LCD is:
* Geen gedoe meer met El-foil.
* Geen zoem van de inverter.
* Goedkoper dan een los stukje El-foil.

Hierbij een fotoverslag voor mensen die dit ook van plan zijn.

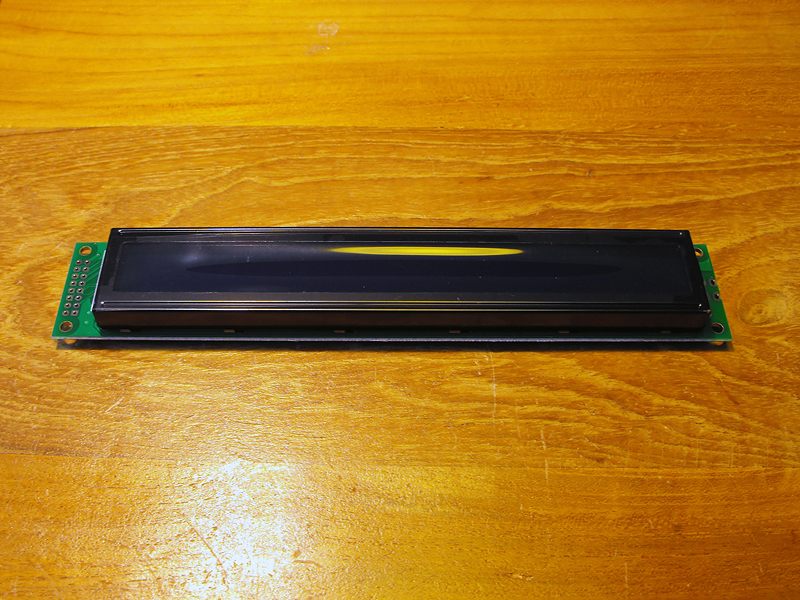

Foto van het nieuwe display:



[Jop]

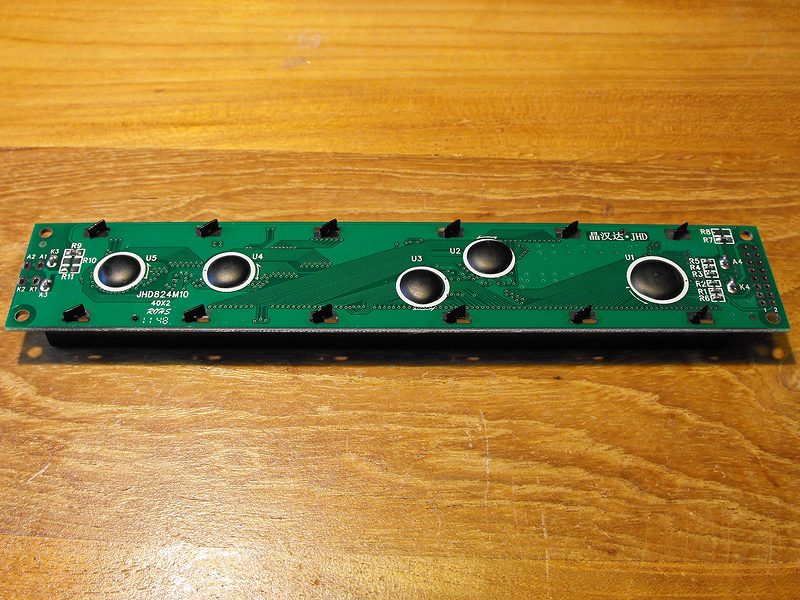

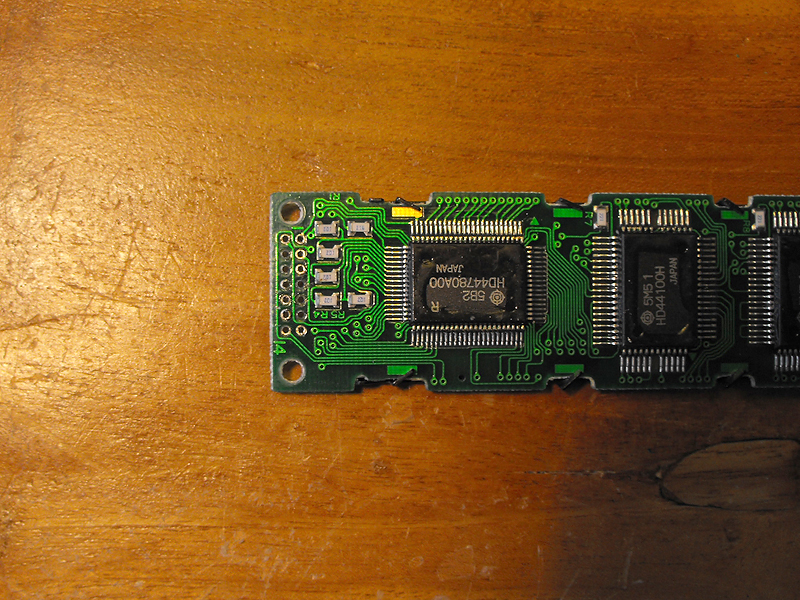

Achterkant van het display:



[Jop]

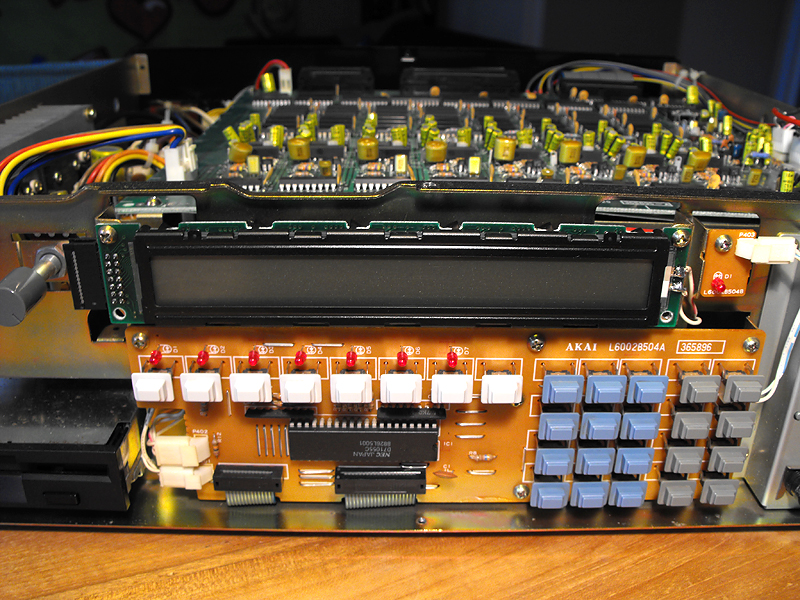

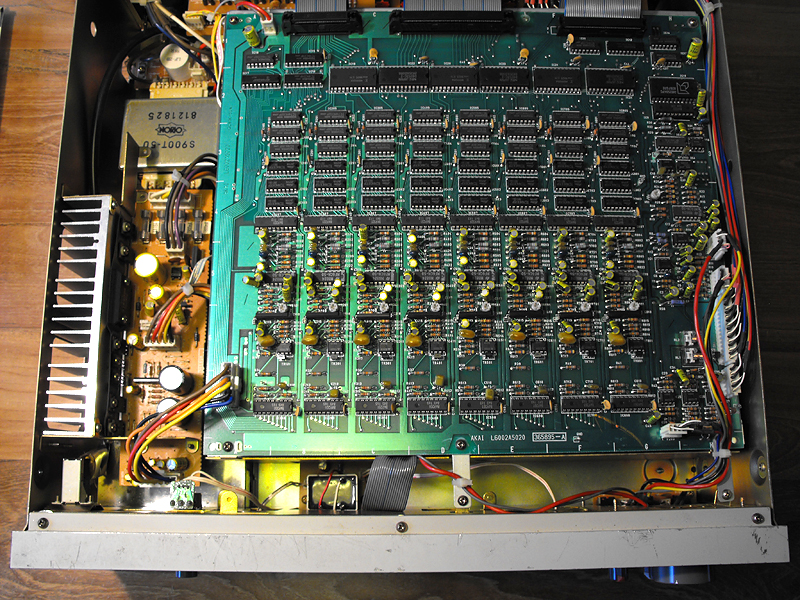

De S950 van binnen en het oude display:



[Jop]

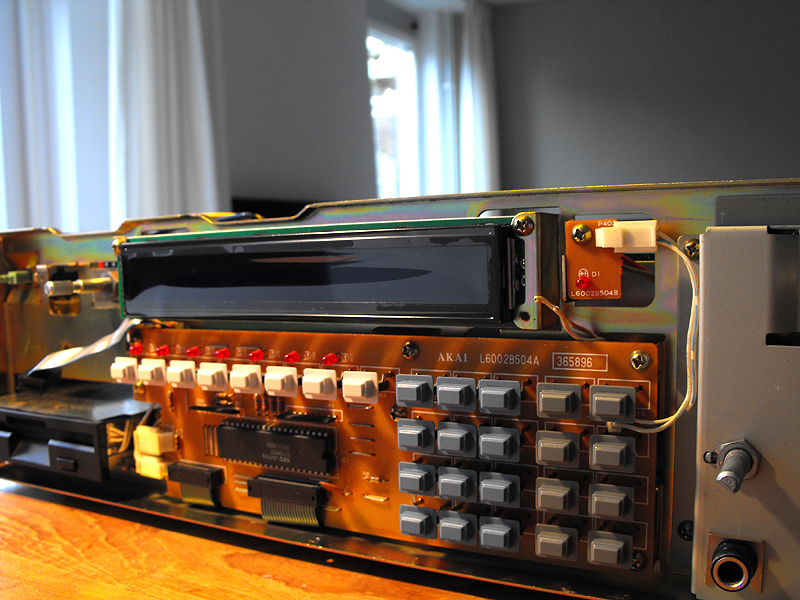

Kijken of het nieuwe display past, yep

Monteren achter de brackets omdat het nieuwe display iets dikker is:



[Jop]

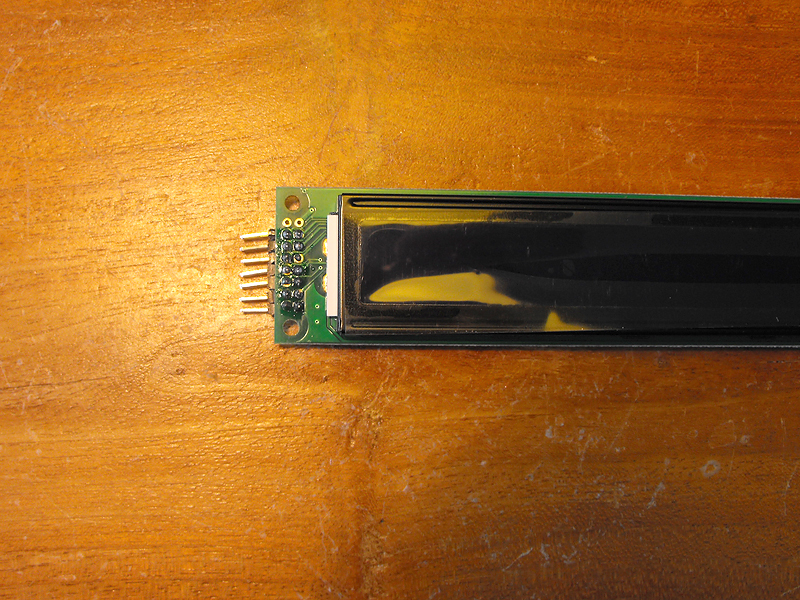

Ik heb de oude connector van het display hergebruikt op de nieuwe.

Viel achteraf best tegen om deze los te krijgen, heb alle pinnetjes los moeten halen.

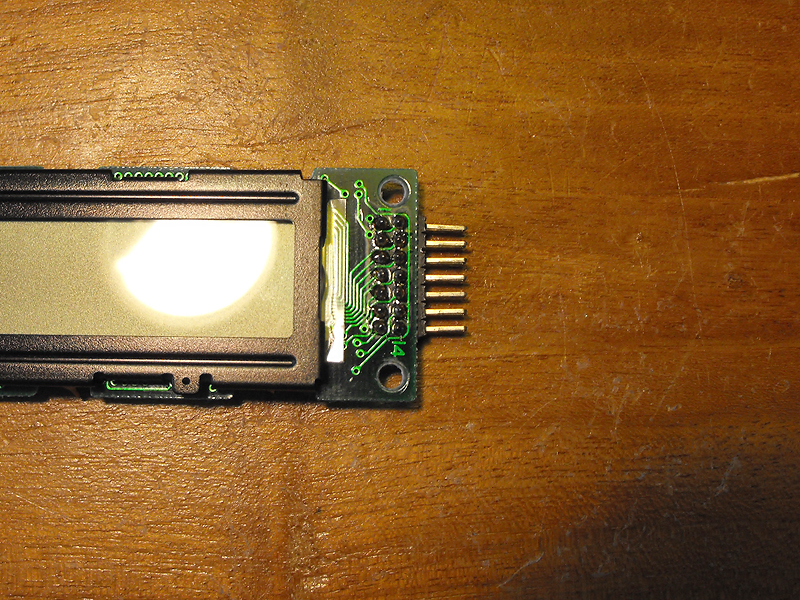

Eerst de connector op het oude scherm.

Dan connector gedesoldeerd.

Laatst de connector gesoldeerd op het nieuwe display. De afstand klopt niet helemaal dus de pinnetjes iets verbogen om het passend te maken.



[Jop]

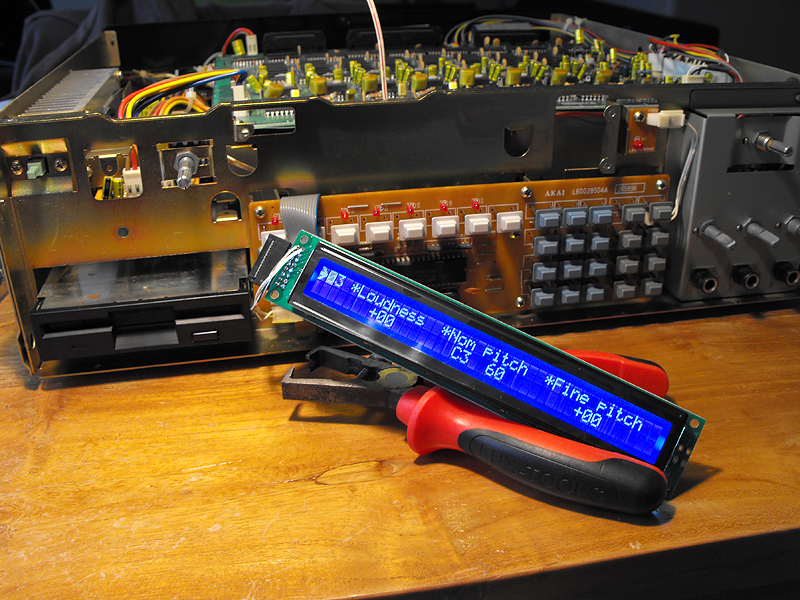

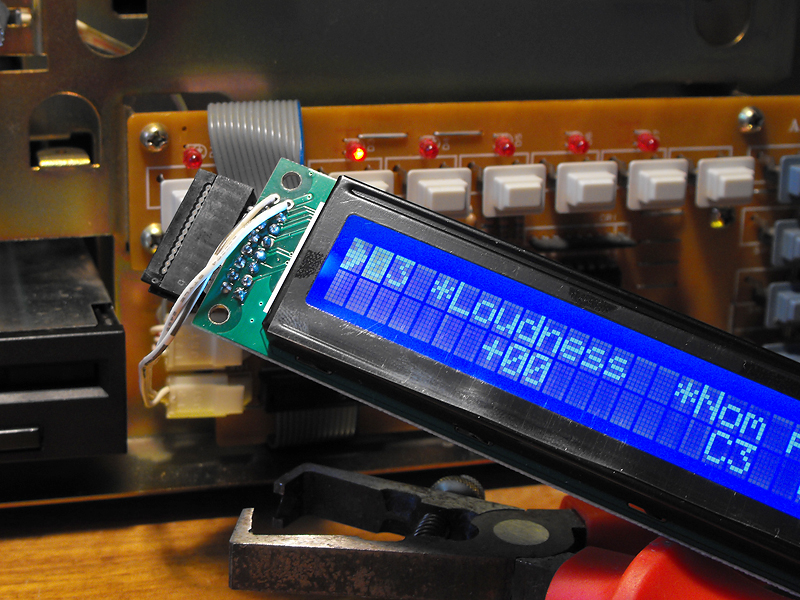

Testen, hopelijk werkt het.......



Ja!!! Gelukkig



[Jop]

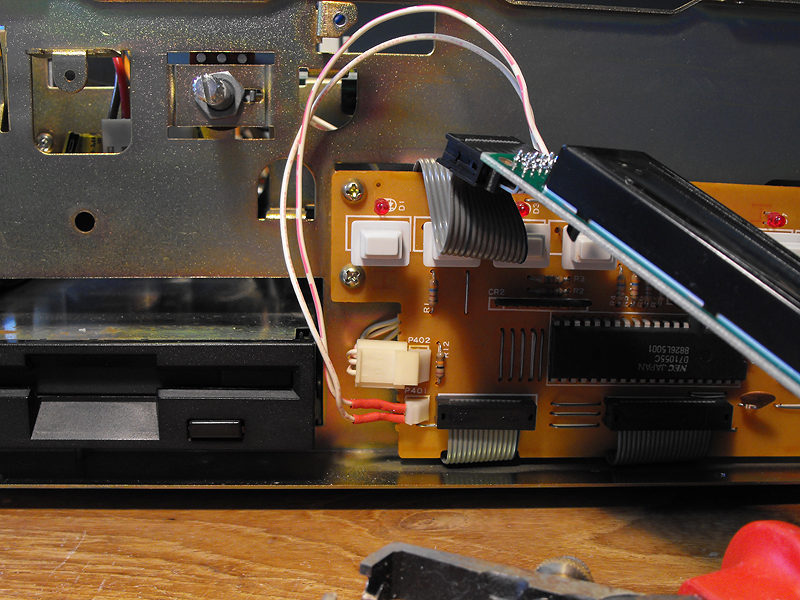

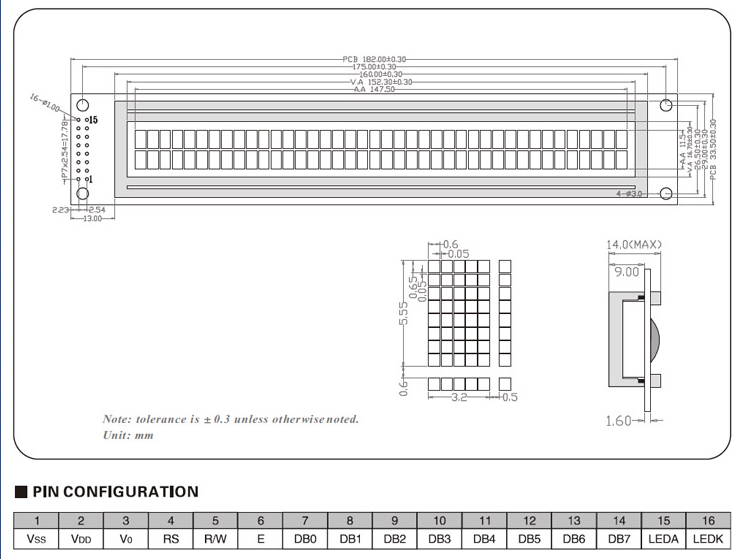

Pin 15 & 16 van het display zijn voor de led verlichting.

Dit moet 5V zijn, deze afgetapt van het panel PCB, draadje dat naar de inverter gaat:



[Vizion]

wow.. dit is vet!! ik ga ook maar eens achter zo'n led schermpje aan



[Jop]

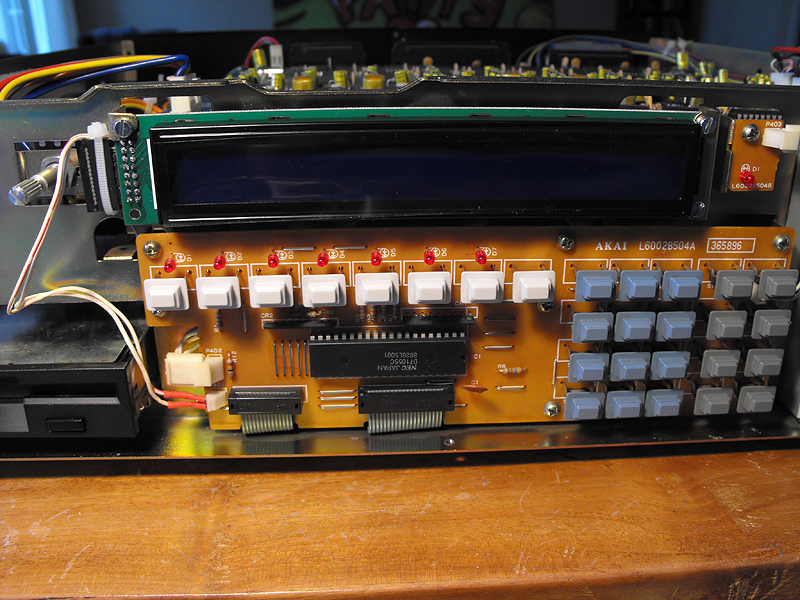

Mod klaar:
