TR-808 Bass-drum
- Thread starter Groene ridder
- Start date
K8042
K8042
Die K8042 lijkt me een ideale oplossing voor je probleem.
De prijs die ik op internet zag was weinig (iets van 8 euro).
Zet hier een klein trafootje aan en je ben binnen.
Je zou eventueel de instelpotmeters kunnen vervangen door
echte. Als je dan het geheel inkast heb je een normale
regelbare voeding ipv een voeding met die instelpots...
Als je de voeding ook voor grotere stromen wilt gebruiken
dan niet vergeten koellichamen op de spanningsregelaars
te zetten. En zorgen dat die koellichamen elkaar niet raken
want op de rugvin van de 7815 staat aarde maar op de
rugvin van de 7915 staat de ingangsspanning. Evt. kunnen
allebei op dezelfde koelvin als je een isolatieplaatje achter
de rugvinnen zet (mica of hexsil). Dit kun je meestal als
setje kopen met schroefisolatie.
Wordt weer interessant om te zien of het lukt om die decay
en de sound goed te krijgen !
Heiko
K8042
Die K8042 lijkt me een ideale oplossing voor je probleem.
De prijs die ik op internet zag was weinig (iets van 8 euro).
Zet hier een klein trafootje aan en je ben binnen.
Je zou eventueel de instelpotmeters kunnen vervangen door
echte. Als je dan het geheel inkast heb je een normale
regelbare voeding ipv een voeding met die instelpots...
Als je de voeding ook voor grotere stromen wilt gebruiken
dan niet vergeten koellichamen op de spanningsregelaars
te zetten. En zorgen dat die koellichamen elkaar niet raken
want op de rugvin van de 7815 staat aarde maar op de
rugvin van de 7915 staat de ingangsspanning. Evt. kunnen
allebei op dezelfde koelvin als je een isolatieplaatje achter
de rugvinnen zet (mica of hexsil). Dit kun je meestal als
setje kopen met schroefisolatie.
Wordt weer interessant om te zien of het lukt om die decay
en de sound goed te krijgen !
Heiko
Groene ridder
Ouwe rot

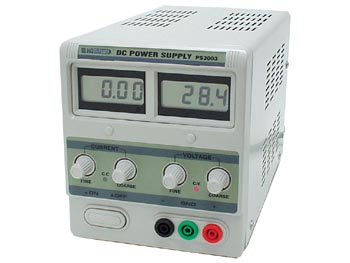

Ps3003
Ps3003
Hoi,
Die voeding is niet dubbelzijdig. De middelste terminal is de
randaarde en geen voedingsnul. Ik heb die voedingen ook
al een keer bekeken en had dezelfde gedachte...
Hier staan wel dubbelzijdige voedingen:
http://www.wiener-elektronika.com/productlist.php?soort=16
Je kunt zien dat voor beide kanalen er een plus en min op zit.
Misschien dat je op een veilingsite een goede voeding kan vinden.
Een andere optie zou zijn om 4 9V batterijen te kopen en daar
twee keer 18V uit te maken en die spanning door 15V spannings-
regelaars te sturen.
En zoals gezegd: die velleman-kit die je eerder liet zien is echt geen gekke optie
Succes,
Heiko
voor het geld.
Ps3003
Hoi,
Die voeding is niet dubbelzijdig. De middelste terminal is de
randaarde en geen voedingsnul. Ik heb die voedingen ook
al een keer bekeken en had dezelfde gedachte...
Hier staan wel dubbelzijdige voedingen:
http://www.wiener-elektronika.com/productlist.php?soort=16
Je kunt zien dat voor beide kanalen er een plus en min op zit.
Misschien dat je op een veilingsite een goede voeding kan vinden.
Een andere optie zou zijn om 4 9V batterijen te kopen en daar
twee keer 18V uit te maken en die spanning door 15V spannings-
regelaars te sturen.
En zoals gezegd: die velleman-kit die je eerder liet zien is echt geen gekke optie
Succes,
Heiko
voor het geld.
Boemtsjak
tsjinge tsjinge boemtsjak
Even goed rondkijken op Marktplaats en dergelijke. Mijn regelbare triple output voeding heeft me 75 Euro gekost.
voedingen
voedingen
Wat je ook kan doen is twee losse regelbare voedingen kopen. Hierdoor krijg je ook veel flexibiliteit terug als je een keer niet een bipolaire voeding nodig hebt maar bv twee verschillende gelijkspanningen. Ik heb zelf ook drie losse voedingen en losse voedingen bevalt mij goed...
Je kan eens kijken bij Eleshop die hebben enkel-kanaals voedingen voor 35 euro:
http://www.eleshop.nl/labvoedingen-c-45.html?osCsid=79eaf07535ef3ba91cb92365ed0e6e10
Ik heb bij deze winkel een heteluchtstation gekocht waar ik erg tevreden over
ben. En de prijzen zijn zeer gunstig. Je zou hier voor rond de 70 euro klaar kunnen zijn en heb je een mooi setje voedingen!
Heiko
voedingen
Wat je ook kan doen is twee losse regelbare voedingen kopen. Hierdoor krijg je ook veel flexibiliteit terug als je een keer niet een bipolaire voeding nodig hebt maar bv twee verschillende gelijkspanningen. Ik heb zelf ook drie losse voedingen en losse voedingen bevalt mij goed...
Je kan eens kijken bij Eleshop die hebben enkel-kanaals voedingen voor 35 euro:
http://www.eleshop.nl/labvoedingen-c-45.html?osCsid=79eaf07535ef3ba91cb92365ed0e6e10
Ik heb bij deze winkel een heteluchtstation gekocht waar ik erg tevreden over
ben. En de prijzen zijn zeer gunstig. Je zou hier voor rond de 70 euro klaar kunnen zijn en heb je een mooi setje voedingen!
Heiko
Groene ridder
Ouwe rot

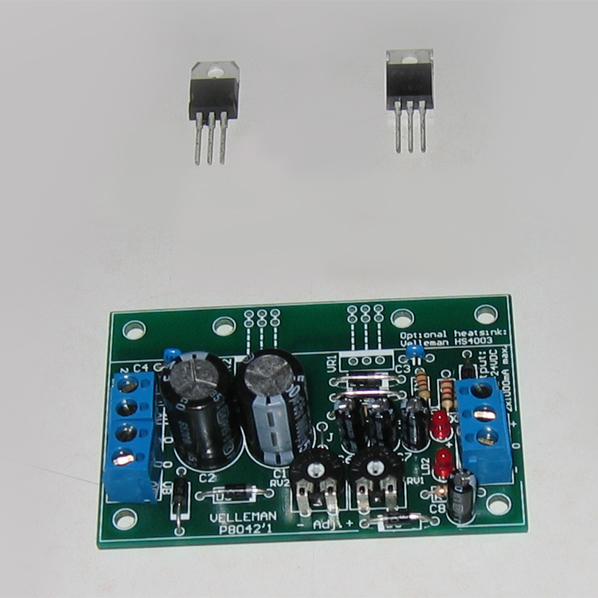

Ik heb de velleman K8042 kit bijna gebouwd
Ik heb alleen nog geen koelprofiel, dus kan ik de spanningsregelaars nog niet solderen. (ze moeten volgens de tekening eerst met het koelprofiel bevestigd worden)
Heeft er iemand ervaring met 'conducting paste' of kan iemand hier iets over vertellen?
Wat is een 'insulation tube' ?
De handleiding van de kit is op volgende link te downloaden:
http://www.velleman.be/es/nl/product/view/?id=353668
Ik heb alleen nog geen koelprofiel, dus kan ik de spanningsregelaars nog niet solderen. (ze moeten volgens de tekening eerst met het koelprofiel bevestigd worden)
Heeft er iemand ervaring met 'conducting paste' of kan iemand hier iets over vertellen?
Wat is een 'insulation tube' ?
De handleiding van de kit is op volgende link te downloaden:
http://www.velleman.be/es/nl/product/view/?id=353668
Attachments
Audiomoebe
Zocht u 'Audiomeubel'?
Insulation tube lijkt mij gewoon een isolatie om bv draden waar 220V op staat.
Bv krimpkous wat je dmv warmte ergens omheen kan laten krimpen, zodat het goed blijft zitten.
Conducting paste is een pasta die ervoor zorgt dat er een zeer goede warmte overbrenging is van de torren naar de koelribben.
Koelribben kan je evt ook halen uit een oude computervoeding.En dat je ze eerst moet monteren aan de torren is alleen als je de ribbenook in de print moet vastsolderen.Gebruik je ribben die je aan de print vast kan schroeven of aan de behuizing vast maakt ,hoeft dat niet.
Als je ze aan de behuizing vast maakt dan moeten ze wel geisoleerd worden tussen behuizing en rib.
Zie ook de laatste pagina's van deze thread: https://www.synthforum.nl/forums/showthread.php?t=86209&highlight=soundlab+minisynth&page=5
Bv krimpkous wat je dmv warmte ergens omheen kan laten krimpen, zodat het goed blijft zitten.
Conducting paste is een pasta die ervoor zorgt dat er een zeer goede warmte overbrenging is van de torren naar de koelribben.
Koelribben kan je evt ook halen uit een oude computervoeding.En dat je ze eerst moet monteren aan de torren is alleen als je de ribbenook in de print moet vastsolderen.Gebruik je ribben die je aan de print vast kan schroeven of aan de behuizing vast maakt ,hoeft dat niet.
Als je ze aan de behuizing vast maakt dan moeten ze wel geisoleerd worden tussen behuizing en rib.
Zie ook de laatste pagina's van deze thread: https://www.synthforum.nl/forums/showthread.php?t=86209&highlight=soundlab+minisynth&page=5
Laatst gewijzigd:
https://www.synthforum.nl/forums/attachment.php?attachmentid=35115&stc=1&thumb=1&d=1200760956
he dat klinkt als een koek blik...
he dat klinkt als een koek blik...
Groene ridder
Ouwe rot
Dat heb ik niet. Ik ga volgende week het Velleman koelprofiel halen.
koelprofiel
koelprofiel
Het koelprofiel heb je alleen nodig als er grote stroom loopt.
Je BD trekt zo weinig stroom dat de regelaars niet eens warm
zouden mogen worden dus je kunt je schakeling gebruiken
zoals hij is...
Succes,
Heiko
koelprofiel
Het koelprofiel heb je alleen nodig als er grote stroom loopt.
Je BD trekt zo weinig stroom dat de regelaars niet eens warm
zouden mogen worden dus je kunt je schakeling gebruiken
zoals hij is...
Succes,
Heiko
Groene ridder
Ouwe rot
Ja, maar als ik meerdere schakelingen (of een andere schakeling) ga gebruiken, dan is een koelprofiel misschien wel nodig.
Audiomoebe
Zocht u 'Audiomeubel'?
Dat kan ook ,natuurlijk!
Groene ridder
Ouwe rot
Groene ridder
Ouwe rot

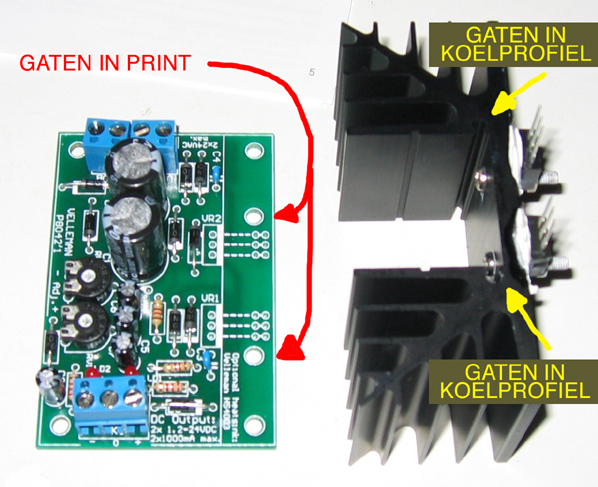

In de handleiding staat dat ik het koelprofiel op de print moet monteren met afstandsbussen en schroeven.
Die gaten in de print zijn (rode pijlen) er wel maar in het koelprofiel zitten alleen dunne gaten zonder schroefdraad (gele pijlen).
De gaten in het koelprofiel zijn ook veel dunner dan die van de print.
Ik heb wel de afstandsbussen, maar geen juiste schroeven.
Moet hier speciale schroeven voor gebruikt worden?
Die gaten in de print zijn (rode pijlen) er wel maar in het koelprofiel zitten alleen dunne gaten zonder schroefdraad (gele pijlen).
De gaten in het koelprofiel zijn ook veel dunner dan die van de print.
Ik heb wel de afstandsbussen, maar geen juiste schroeven.
Moet hier speciale schroeven voor gebruikt worden?
Attachments

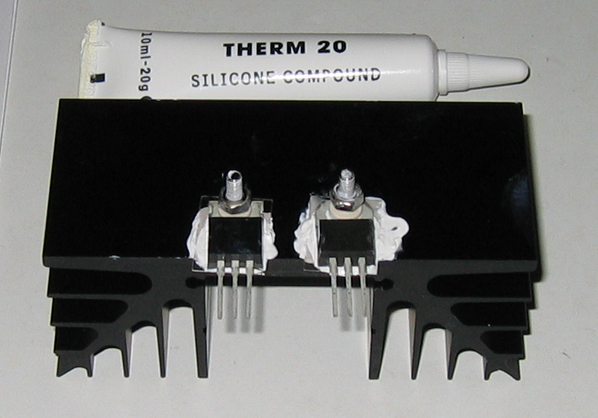

De schroeven draaien zichzelf wel vast in het aluminium van het koelprofiel. Heb je die spaningsregelaars wel geisoleerd op het profiel gemonteerd?
[edit] zie inderdaad de plaatjes zitten nu. Je hebt een beetje veel pasta gebruikt
[edit] zie inderdaad de plaatjes zitten nu. Je hebt een beetje veel pasta gebruikt
Groene ridder
Ouwe rot
De schroeven draaien zichzelf wel vast in het aluminium van het koelprofiel. Heb je die spaningsregelaars wel geisoleerd op het profiel gemonteerd?
[edit] zie inderdaad de plaatjes zitten nu. Je hebt een beetje veel pasta gebruikt
Ik heb isolerende plaatjes gebruikt (was geleverd in een set). Deze waren doorschijnend. Ik heb alleen in het midden de pasta er op gedaan, maar bij het aanbrengen op het profiel werd het helemaal uitgesmeerd.
Mag je metalen schroeven gebruiken (voor de print met het koelprofiel te verbinden)?
