TR-808 Bass-drum

[Boemtsjak]

Uit de service manual van de 808:

Het analoge gedeelte van de 808 draait op +/- 15 Volt. Verder ligt het accent/common trigger signaal tussen de 4 en 14 Volt. Accent/common trigger pulse heeft verder een lengte van 1 ms. Lengte van instrument pulse is niet precies aangegeven, maar lijkt op de tekening 3 ms te zijn.



[Groene ridder]

Een vraagje over de drum-trigger:

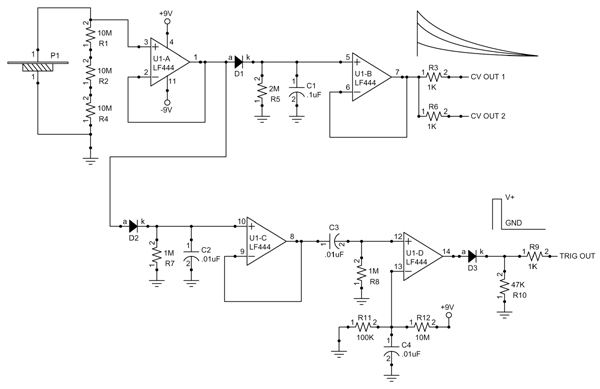

In het schema (zie bijlage) staan 4 condensators.
Eerst dacht ik dat het elco's waren,
maar de waarden zijn zeer klein: 0,1 uF en 0,01 uF.

Zou het kunnen dat het keramische condensators zijn?



[etaoin]

Ik zou zelf polyester gebruiken, maar keramisch zal ook wel werken. Elco's zijn het zeker niet.



[Groene ridder]

Ik zou zelf polyester gebruiken, maar keramisch zal ook wel werken. Elco's zijn het zeker niet.

Polyester condensators ken ik niet. Ik heb tot nu toe enkel keramisch en elco's gebruikt. Ik heb nog een setje keramisch liggen en zal die gebruiken.

Bedankt.



[Groene ridder]

Mag ik bij de drumtrigger, weerstand R5 - 2M vervangen door 2,2M ?



[etaoin]

Mag ik bij de drumtrigger, weerstand R5 - 2M vervangen door 2,2M ?

Dat kan. Je decay wordt dan 10% langer, maar verder zal het weinig uitmaken.



[Groene ridder]

OK.
Dan is er nog 1 component dat ik moet vinden: het piezo element.

Wat ik raar vond was dat ze in 2 gespecialiseerde electronica-zaken dat niet hadden.
Dat was precies of ik vroeg naar een onderdeel voor een buitenaards ruimteschip.



[etaoin]

OK.
Dan is er nog 1 component dat ik moet vinden: het piezo element.

Wat ik raar vond was dat ze in 2 gespecialiseerde electronica-zaken dat niet hadden.
Dat was precies of ik vroeg naar een onderdeel voor een buitenaards ruimteschip.

Da's inderdaad raar, want het is gewoon exact hetzelfde ding als een piezo buzzer en ik gok dat ze die allemaal verkopen...



[etaoin]

Overigens heb je dat hele stuk vanaf D1 natuurlijk niet nodig voor je 808 bass.



[Groene ridder]

Het is gewoon exact hetzelfde ding als een piezo buzzer

Dan zal ik maar eens naar die piezo buzzer vragen.



[etaoin]

Dan zal ik maar eens naar die piezo buzzer vragen.

De buzzer heeft er meestal een plastic kapje omheen, maar daarin zit gewoon een element (en in sommige exemplaren misschien nog wat extra elektronica).

De jongens van e-drum halen overigens niet eens het kapje eraf:
http://www.edrum.info/pads.html



[discorilla]

de eindeloze 808 bd http://www.cbs.nu/robots/cbstv/tv/2007/12/03/matzo-pauli-2004



[Groene ridder]

de eindeloze 808 bd http://www.cbs.nu/robots/cbstv/tv/2007/12/03/matzo-pauli-2004

Hij heeft waarschijnlijk de 1% weerstandjes vervangen door 5%



[stevaux]

dat van die 1% en 5% is toch wel een grap heh?

heb je hier al eens gekeken? http://www.eight-oh-eight.org/
op deze site staan partlists voor een 808 clone met het type condensator erbij vermeld.
dat scheelt een hoop expirimenteren.

en natuurlijk de bron: http://xlargex.xl.funpic.de/
check meteen de BD decay MOD.....



[Groene ridder]

dat van die 1% en 5% is toch wel een grap heh?

Geen grap.
Eerst had ik 5% weerstandjes gebruikt en toen werd de BD een soort oscilator met oneindige bassdrum.
Toen ik alle weerstandjes van 5% had vervangen door 1% werd het een kick.



[Groene ridder]

Overigens heb je dat hele stuk vanaf D1 natuurlijk niet nodig voor je 808 bass.

Euhm. Jawel. Ik heb 2 signalen nodig. Trigger en cv, anders werkt het niet.



[etaoin]

Nee, je hebt trigger en accent nodig. Je kunt deze CV niet als accent gebruiken, daarvoor is het signaalniveau te laag. Zoals Boemtsjak zegt ligt de accent tussen 4 en 14 volt. Deze CV zal ergens tussen 0 en 7V liggen.



[etaoin]

Nog even los van dat je accent/common een puls van 1ms moet zijn en dat je trigger daar omheen moet liggen; dus trigger hoog, dan accent puls, dan trigger weer laag;

Ik vraag me dus af of hij überhaupt gaat triggeren met die CV output aan de accent.



[Groene ridder]

Ik weet niet vanwaar ik een accent moet halen daarom gebruik CV.
En het werkt, maar dan alleen een korte kick.
Ik moet er wel bijvertellen dat ik op -9V, 0V, +9V getest heb.
Maar ik weet niet of ik op die triggerschakeling (die ondertussen af is) wel meer dan -9V, 0V, +9V mag zetten.



[Groene ridder]

Met een compressor en equalizer klinkt het als volgt.
