Hallo allemaal. Sommigen van jullie zullen mij wel kennen van het Clavia NM en G2 gebeuren.
Nou ja, mijn idee... het idee van een matrix is al erg oud, de eerste telefoon centrales werkten er al mee.
Maar een actieve matrix, daar zijn er niet veel van. Zo'n matrix is vrij simpel te maken met behulp van stereo jackpluggen. De tips in een row zijn verbonden met de uitgang van een row buffer opampje met nog een 100 ohm weerstandje direkt aan de buffer uitgang om HF oscillaties te voorkomen. De ring van elke connector is dan verbonden met een adding column buffer opampje zodat alle signalen in een kolom zonder signaalverlies kunnen worden opgeteld. Een plug is dan simpel een stereo jack waarbij de tip en de ring gewoon aan elkaar zijn gesoldeerd, zonder dat daar een weerstandje in de plug voor nodig is. 6.5 millimeter jacks werken absoluut het best, heel wat beter dan die onbetrouwbare mini-jack connectors die Doepfer gebruikt.
Het grote voordeel van een actieve matrix is dat je zonder problemen op een kruispunt ook een potmeter kan aansluiten, die is dan met z'n drie aansluitingen via een stuk afgeschermde stereokabel aan de drie aansluitingen van de stereojack aangesloten. Maar je kan ook een insert kabel inpluggen, waar aan de andere kant met de twee monopluggen bijvoorbeeld een stompbox kan worden aangesloten. Je kan dan dus op een kruispunt met een enkele insertkabel een effect invoegen. Of de in- en uitgangen van een module uit een (tweede) modulaire synth.
Van een eurokaart (16cm by 10cm) kan je twee kolommen maken door de print in de lengte door te zagen tot twee printen van 16 bij 5 cm. In de lengte passen dan zes tot zeven kruispunt chassisdelen plus een kolom uitgang chassis deel, voor de ingangen is dan nog één extra print nodig. Low profile Neutrik chassisdelen kosten in bulk ongeveer 20 cent per stuk (vergelijk met de mindere kwaliteit Doepfer 3.5 mm chassisdelen van anderhalve euro het stuk), dus je kunt met een aantal van deze printen voor een zeer schappelijke prijs een behoorlijk grote matrix maken die je ook kunt gebruiken om alleen maar al je apparaten en stompboxen op een zeer flexibele manier met elkaar te patchen.
Zoals sommigen van jullie weten bouw ik o.a. dit soort electronica in high-end kwaliteit in opdracht, dus wie niet zelf kan knutselen maar toch zoiets zou willen hebben moet me maar eens private emailen. Krijg je je eigen naam/logo als bonus op de frontplaat ingegraveerd...
Groeten,
Rob
ambi-j
synthveteraan
Hallo, Welkom op 't forum Rob!!
consequence
Experimental Electronics
Nee, wat dacht dacht je hiervan:

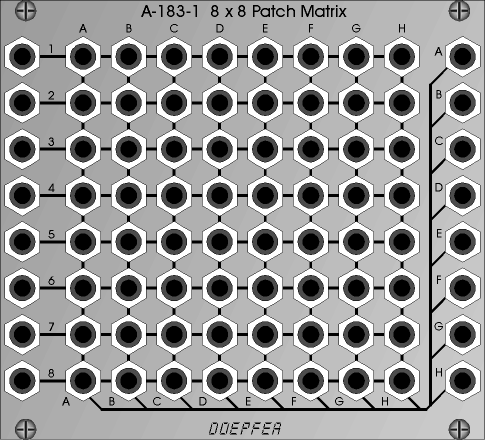

http://www.doepfer.de/a1831.htm
http://www.doepfer.de/a1831.htm
JohnnyBusca
rocket scientist
Heel vet dit.
Voor mensen die trouwens zelf zoiets willen maken, check deze thread: https://www.synthforum.nl/forums/showthread.php?t=12740
Er worden goede tips gegeven waar aan gedacht moet worden.
Helaas ben ik zelf nooit eraan begonnen.
Voor mensen die trouwens zelf zoiets willen maken, check deze thread: https://www.synthforum.nl/forums/showthread.php?t=12740
Er worden goede tips gegeven waar aan gedacht moet worden.
Helaas ben ik zelf nooit eraan begonnen.
Patat Met
TB or not TB
Bedankt voor de goede uitleg Rob.
Doepfer gaat mischien zelfs een voltage controlled patch matrix maken.
Lekker.
Doepfer gaat mischien zelfs een voltage controlled patch matrix maken.
Lekker.
Patat Met
TB or not TB
De Steckbox en Doepfer A-183-1 zijn exact hetzelfde en in samenwerking ontwikkeld. Wil je een stand alone box, koop je de Steckbox. Wil je een eurorack modulair, koop je de A-183-1.
