Toongenerator bouwen, een paar vraagjes

[Marsman]

Hallo allemaal,

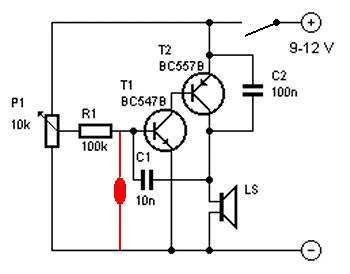

Voor ons profielwerkstuk op school willen wij een toongenerator bouwen. Ik heb een schema gevonden en de spulletjes aangeschaft. Wij willen het schema echter iets uitbreiden. (zie schema hieronder)
We willen een ledje toevoegen aan de schakeling (in het schema rood) achter de potmeter en weerstand zodat hij ook dimt als we de potmeter dichtdraaien. Weet iemand of het op deze manier, op deze plek in het schema, zal werken?
Ook willen we een aan/uit-schakelaar maken. Hiervoor wil ik een schakelaar gebruiken die in mijn oude basgitaar diende om een element aan of uit te zetten. Ik neem aan dat ik deze schakelaar gewoon in deze schakeling kan gooien bij de plus of min?
Ook heb ik de jack output uit mijn basgitaar geschroefd om die als uitgang te gebruiken in plaats van een speaker (LS). Kan dat gewoon in deze schakeling, of zie ik dat verkeerd?

Verder heb ik nog een vraagje wat betreft de bouw zelf want ik heb nog nooit iets op een printplaat gemaakt. Weet iemand een website waar tips staan hoe we het gemakkelijkste te werk kunnen gaan. Ik heb een enkelzijdige gaatjesprintplaat.

Bij voorbaat dank.

Marsman



[j.baars]

hoi,
doe maar niet, dat schema.
het werkt alleen als je de speaker laat zitten.
het ledje zal op die plaats niets doen.
als je het werkens wilt maken, vervang de speaker door een weerstand van 100 ohm, voeg een koppelcondensator toe naar de uitgang.
anders komt er gelijkspanning op de ingang van je versterker te staan.
als je een led gelijk met de potmeterstand wilt laten dimmen, neem een stereo pot.
en gebruik een helft voor de led.
sucses.
groetn,
jeroen



[penik ettek]

Hallo allemaal,

Voor ons profielwerkstuk op school willen wij een toongenerator bouwen. Ik heb een schema gevonden en de spulletjes aangeschaft. Wij willen het schema echter iets uitbreiden. (zie schema hieronder)
We willen een ledje toevoegen aan de schakeling (in het schema rood) achter de potmeter en weerstand zodat hij ook dimt als we de potmeter dichtdraaien. Weet iemand of het op deze manier, op deze plek in het schema, zal werken?
Ook willen we een aan/uit-schakelaar maken. Hiervoor wil ik een schakelaar gebruiken die in mijn oude basgitaar diende om een element aan of uit te zetten. Ik neem aan dat ik deze schakelaar gewoon in deze schakeling kan gooien bij de plus of min?
Ook heb ik de jack output uit mijn basgitaar geschroefd om die als uitgang te gebruiken in plaats van een speaker (LS). Kan dat gewoon in deze schakeling, of zie ik dat verkeerd?

Verder heb ik nog een vraagje wat betreft de bouw zelf want ik heb nog nooit iets op een printplaat gemaakt. Weet iemand een website waar tips staan hoe we het gemakkelijkste te werk kunnen gaan. Ik heb een enkelzijdige gaatjesprintplaat.

Bij voorbaat dank.

Marsman

Ik denk niet dat dit het juiste forum is om dit soort vragen te stellen. Er zullen genoeg mensen antwoord weten op je vraag maar wij houden ons hier bezig met het bouwen van synths .
Ga eens op cirquits online kijken, ik weet zeker dat je daar wel op de juiste plek zit en er genoeg schematjes en antwoorden te vinden zijn.

succes
