IC vraagjes

[PWM]

Hallo hallo forumers,

Ik heb nog wel eens vragjes over ic's dus ik dacht ik maak een soort van sticky thread.

vraag 1, wat te doen met de schmitt triggers uit een 14584 die ik niet gebruik?
Moeten deze naar ground of laat ik deze not connected?

Alvast bedankt weer.
groetjes,
Maarten



[etaoin]

GND of Vcc, maar in ieder geval niet unconnected.



[PWM]

Mijn dank.
groetje,
Maarten



[PWM]

vraag 1, wat te doen met de schmitt triggers uit een 14584 die ik niet gebruik?
Moeten deze naar ground of laat ik deze not connected?

Dezelfde vraag maar dan voor de 4520 naar ground of niet aansluiten.
Ik krijg deze info nooit uit datasheet's terwijl het er toch wel in zou moeten staan lijkt mij. Hoe zit dat?

groetje,
Maarten



[etaoin]

Het staat niet in de datasheet omdat het voor alle CMOS hetzelfde is. Het is ook meer een stukje ontwerp dan een eigenschap van de chip.



[j.baars]

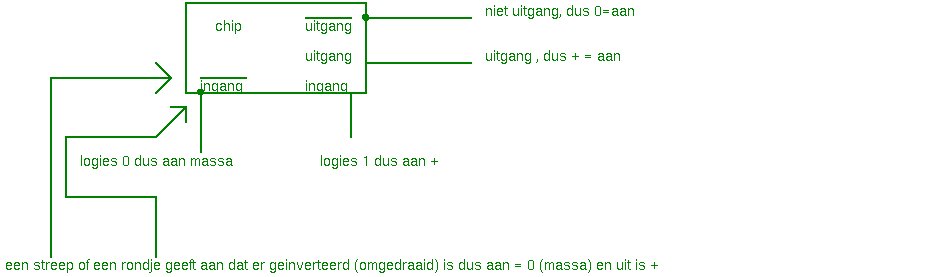

hoi, misschien maakt dit iets duidelijk.



zet um op.
groeten,
jeroen



[PWM]

En ik dacht dat ik het wel begon te begrijpen.
Komt Jeroen weer met iets op de proppen.
Logies?? Wat bedoel je daar mee?

groet



[etaoin]

Ik denk dat Jeroen "logisch" bedoelt. Logies is natuurlijk een logeergelegenheid, als in "logies met ontbijt".



[PWM]

En dat op de vroege ochtend.

Ik denk dat ik hem nu begrijp.
Bedankt.

Maarten



[j.baars]

het logies, was idd logisch, maar in het kader van het groen/ geel /paarse boekje van de voor de zoveelste keer nieuwe spelling heb ik er deze keer logies van gemaakt, ekskuus (exuus).
garoeten,
jeroen



[j.baars]

en het toetsenbod van mijn laptop is ook rot (ACER), het is natuurlijk geen exuus, maar excuus.
nogmaals de groetens,
jeroen



[JohnDoe21]

Hahahaha vet droog



[PWM]

Droog brood?

Even off mijn eigen toppic.
Weet een van de nobele heren goede software om prints te ontwerpen.
De sequencer zit er aan te komen moet alleen ergens prints laten bakken.

groet,
Maarten



[JohnDoe21]

Hoi Maarten, hier http://www.cadsoft.de/ kan je Eagle Light gratis downen. Die gasten van het MidiBox forum gebruiken hem ook.....ikzelf heb er wel naar gekeken maar nog niet in verdiept. Suc6



[daantje]

cadsoft eagle, best fijn



[j.baars]

prima programma, dat eagle.
ik gebruik het voor printen te maken.
alleen om schema's te tekenen vind ik het een ramp, de hele library is fabrikant georienteerd.
ik heb liever een simpele symbool library, dus als iemand nog een simpel maar doeltreffend schema teken programma weet?
ik had er ooit een die prima was, de meeste symbolen stonden in het tekenscherm, gewoon pakken , slepen en plaatsen, en daarna de touwtjes trekken.
heb geen flauw idee wat het was.
gr'tn,
jeroen



[PWM]

Hey allemaal,

Ik had een paar vraagjes over electronisch schakelen en aangezien ik dit waarschijnlijk met ic's moet gaan doen post ik het maar in mijn ic vraag draad.

Ik wil nemelijk een tip toets maken die 1 input heeft en twee outputs zodat de outputs dus omstebeurt aan zijn en dit dan 2 keer.(4013? bedenk ik mij nu)
Ook zou ik het graag omgedraaid hebben. (twee inputs en 1 output dus)
Het is wel de bedoeling dat er audio signalen door gaan.

Hoop dat jullie meer weten. (weet het eigenlijk wel zeker)

groetjes,
Maarten



[JohnDoe21]

prima programma, dat eagle.
ik gebruik het voor printen te maken.
alleen om schema's te tekenen vind ik het een ramp, de hele library is fabrikant georienteerd.
ik heb liever een simpele symbool library, dus als iemand nog een simpel maar doeltreffend schema teken programma weet?
ik had er ooit een die prima was, de meeste symbolen stonden in het tekenscherm, gewoon pakken , slepen en plaatsen, en daarna de touwtjes trekken.
heb geen flauw idee wat het was.
gr'tn,
jeroen

Volgens mij bedoel je Schematic Publisher.

http://www.musicfromouterspace.com/SchematicEditorPromo/schempubdownloadpage.html

Dat is idd met vaste symbolen die je kan in laden en slepen en zelfs aanpassen en je eigen tools saven.
Ook kan je alle weerstand waardes invoeren en ic nummers etc.
Zie ook deze thread.
https://www.synthforum.nl/forums/showthread.php?t=87009&highlight=schematic+publisher



[j.baars]

hoi, bedankt voor zie link, ik ga hem uitproberen.
garoeten,
jeroen



[PWM]

Hey allemaal,

Ik had een paar vraagjes over electronisch schakelen en aangezien ik dit waarschijnlijk met ic's moet gaan doen post ik het maar in mijn ic vraag draad.

Ik wil nemelijk een tip toets maken die 1 input heeft en twee outputs zodat de outputs dus omstebeurt aan zijn en dit dan 2 keer.(4013? bedenk ik mij nu)
Ook zou ik het graag omgedraaid hebben. (twee inputs en 1 output dus)
Het is wel de bedoeling dat er audio signalen door gaan.

Hoop dat jullie meer weten. (weet het eigenlijk wel zeker)

groetjes,
Maarten

Dus...

groetje,
Maarten
