Circuitbend MT-750 project

Hilltree

Hilltree

Listen here, you little shit.
Lid sinds
28 december 2004
Berichten
6.670
Locatie
Winethereswick
oi,

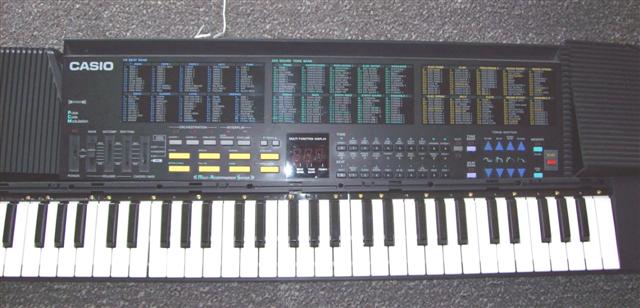

Een tijd geleden heb ik voor weinig een casio mt750 bij de plaatselijke kringloop op de kop getikt.
Dit is een redelijk uitgebreid keyboard met minitoetsjes.[pcm synthese en minimale synthese mogelijheid]
Nu hebben mijn kids allemaal al een eigen keyboard, dus deze stond thuis, na een tijdje maar stof te happen.
Dus vandaag dacht ik ...ik kan mijn keyboard doorzaag afwijking weer eens gaan bevredigen :)
https://www.synthforum.nl/forums/showthread.php?t=77357&highlight=dk70

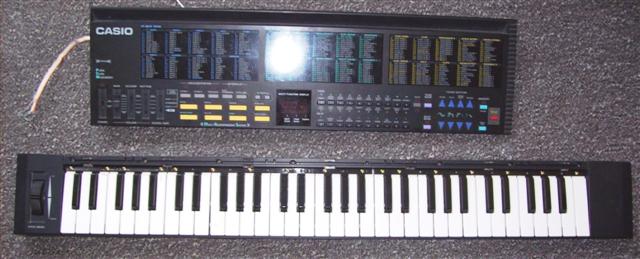

Ik heb hem dus vandaag bruut van zijn toetsjes ontdaan, en passend gemaakt om hem in een leuk kastje te bouwen.
De toetsen wil ik later nog extern gebruiken en portabel maken.
Lijkt mij wel leuk draagbaar met dat bend wiel.
Nu is de mt-750 uitgerust met midi in/out/thru , dus lekker aanstuurbaar met elk masterkeyboard of synth.

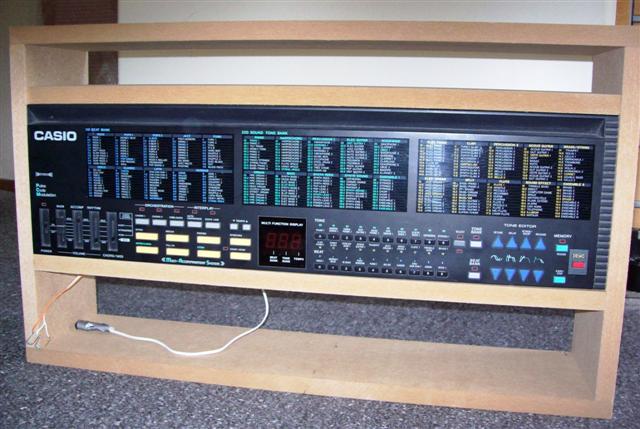

In de kast waar deze module nu in past heb ik boven en onder ruimte gemaakt voor 2 kunstof platen waar ruimte voor is om knoppen en schakelaars te maken.
Hier gaan binnenkort waarschijnlijk verschillende circuitbend mogelijkheden en lowpassfilter/geluidsbewerking in.

Net het mdf kastje geschilderd [staat nu te drogen] in mahonie


Attachments

  • mt-750 a.jpg
    mt-750 a.jpg
    39,1 KB · Bekeken: 131
  • mt-750 b.jpg
    mt-750 b.jpg
    37,2 KB · Bekeken: 82
  • mt-750 c.jpg
    mt-750 c.jpg
    54,5 KB · Bekeken: 76

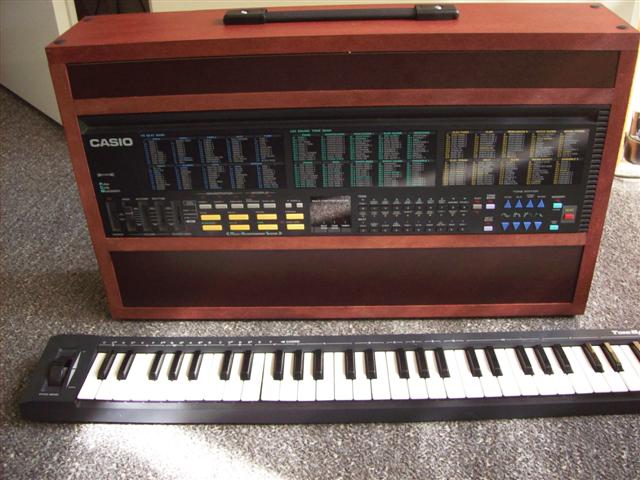

Weer een stukje verder......

De kast is geschilderd ,en het "hang en sluitwerk" zit eraan.
Frontplaatjes gemaakt van 3 mm betonplex , dit is namelijk redelijk krasvast en goedkoop.

Overigens heb ik bij mijn diy en bend projectjes altijd als doelstelling om dit zo goedkoop als mogelijk te maken.
Mag natuurlijk niet ten koste gaan van de kwaliteit.
Ik hebruik oude potmeters/ knoppen/ electronica.
Even uitgerekend...ik denk dat ik op het eind zo'n 35 eypo kwijt ben voor het hele project [MT-750 inbegrepen] :)


Attachments

  • mt-750 kast (Small).jpg
    mt-750 kast (Small).jpg
    55,5 KB · Bekeken: 84
j.baars schreef:
ziet er goed uit.
ik dacht dat ik de enige was die alles doorzaagd.
groeten,
jeroen
Zie meer...

hee cool.
Bij wat voor orgel heb je die actie foto genomen ?
Is natuurlijk wel het eenvoudigste manier om een uniek apparaat te hebben.
Gewoon de zaag erin.
Als je een kast openmaakt zie je pas hoeveel echt gebruikt wordt door pcb/componenten.
Duurbetaalde lucht dus :)

Hier nog even gekeken.
ik heb een stuk 20 aderig kabel nodig met stekker om het toetsenbord aan te sluiten.
Het goedkoopste is volgens mij om een oude scart of printer kabel met stekker te herbruiken.

Is dat gemakkelijk/ redelijk te doen zo'n midikit inbouwen? (voor iemand met geen electronica kennis maar wel "soldeer ervaring")
En waar heb jij de kit gekocht?

Heb op de rommelmarkt voor 2,50 een casio mt-500 gekocht:verkoght:

leuk dingetje

het was een kapot hammondorgel, de ergste die ze ooit gemaakt hebben.
had ik gekregen van een vriend. (voor de klavieren ed.)
de zaag erin zodat het geheel in de auto past ( in dit geval dus)
maar ik heb al erg vaak portables gemaakt van huiskamerorgels, er moeten zeker 15 exemplaren van mijn hand door het land zwerven, en een in zweden.
ik heb hier thuis nog een yamaha dx100 module, ook het toetsenbord erafgezaagd, en meer geheugen voor extra presets erin gezet.

ik zal binnenkort een multy purpose midi interface publiceren om al dot soort vreemde apparaten van midi te voorzien, is kennelijk toch wel behoefte aan.

groeten,
jeroen

deins schreef:
is dit wat?

http://highlyliquid.com/kits/umr/
Zie meer...

Mischien wel.
Maar hij staat zo te zien niet in het lijstje.
Dus de spects zijn een beetje onduidelijk.

Maar 40 dollar.... en dan komt de bezorgkosten er ook bij ?
Vind je dit voor zo'n keyboard wel de moeite waard?
Er zijn zat 2e hands keyboards voor een stuk minder te koop, en daar zit wel midi op.
Mijn mt-750 was maar 7.50 eypo [midi in/out/thru]

Hilltree schreef:
Mischien wel.
Maar hij staat zo te zien niet in het lijstje.
Dus de spects zijn een beetje onduidelijk.

Maar 40 dollar.... en dan komt de bezorgkosten er ook bij ?
Vind je dit voor zo'n keyboard wel de moeite waard?
Er zijn zat 2e hands keyboards voor een stuk minder te koop, en daar zit wel midi op.
Mijn mt-750 was maar 7.50 eypo [midi in/out/thru]
Zie meer...

helemaal gelijk, khad nog niet eens naar de prijs gekeken.Beetje vreemd om 40 dollar in een ding van 2,50 te steken (ik las wel dat het ding 800 DM kostte ooit)

vind trouwens toch de ritmesectie van de mt het leukst (heel veel combinaties)met de soort arpeggio/accoorden begeleider,

mischien ook maar de toetsen eraf zagen

wil ook eens aan circuit benden beginnen heb deze dus al en een potasound 1,2, of 3 ook een leuk ding, zo'n ouwe bruine in een koffer

ben benieuwd hoe jouw project wordt:W

Pas wel op met het circuitbenden van casio's Deins.......ze gaan namelijk erg snel naar de kl*ten als je met het experimenteren iets fout doet. Ik heb nu al 2 casio's om zeep geholpen:stupid:dubbel:

@Hilltree dope shit man.

Nou...
Nog even een riedeltje van de mt-750 opgenomen omdat hier naar gevraagd werd.
Dit is dus voor een eventuele modificatie van de pcb.
Ik probeer natuurlijk wel met een schakelaar of zo ,om het geluid uit deze kast weer in de oorspronkelijke staat terug te verkrijgen.

Hee @dender, ik dat die tip van jou al opgemerkt.
Deze casio is namelijk van de "one chip does it all" versie :)
Dus de geluidsopwekking en nabewerking gebeurt door een grote vierkante i.c.
...80 polig op de gok ?
Erom heen zit alleen voeding , keyboard scan,versterker, en wat i/o


Attachments

  • bass.mp3
    386,7 KB · Bekeken: 83
Ahh oke, het waren trouwens maar een sa6 en sa21 niet echt iets om je zorgen over te maken. Op Tablehooters had ik wel veel gelezen over CB maar dat van one chip does it all wist ik niet. Geldt dat troouwens ook voor de MT 600? Trouwens hiewr bij mij in het jongeren centrum staat nog een MT750. Misschien dat ik je voorbeeld ga volgen. Het ziet er vet koel uit allemaal.

Keb ook een filmpje gevonden van de mt-500 ge-circuit bent,
http://www.youtube.com/watch?v=SQ3V53U0YKw

Ben er eigenlijk niet echt van onder de indruk,
wat hij links doet is gewoon allemaal van de mt-500 zelf en de overige switches rechts veranderen niet echt heel veel.

Ik zag ook nog een andere met een joystick erop maar zonder audiodemo

Voor de rest kan ik weinig vinden over het benden van de mt500, dat is waarschijnlijk het geheim van de bakkers die er flink geld mee verdienen op Ebay,
maar ik meen welens een site tegengekomen te zijn.

En als je met de adapter werkt die 9 volt uitgeeft loop je dan de kans geëlektrocuteerd te worden door bepaalde dingen aan te raken?

Kheb ook nog zo'n ding van lego liggen,
als je de hendel beweegt pitched hij het geluid,
mischien dat ik daar iets mee kan op die mt500

mischien iemand nog een tip voor bepaalde delen van het keyboard waar ik absoluut niet aan moet zitten omdat hij dan meteen kapot is?


Attachments

  • 5197530.jpg
    4,7 KB · Bekeken: 76
Het gebied rondom de adapteraansluiting kan je beter met rust laten. Je kan dan een verkeerde spanning op iets gooien en BOEM kaduuk.
