klinkt al te gek! jij kan natuurlijk met de knoppen geleidelijk de bend erin draaien .. ik had slechts switches gemaakt..
ok, ik ga ze toch opzoeken dan
ok, ik ga ze toch opzoeken dan
Circuitbend MT-750 project
- Thread starter Hilltree
- Start date
Hilltree
Listen here, you little shit.
Eenvoudig limiter opgezocht.
Toen ik het schemaatje zag dacht ik....werkt dit wel eens ?
En doet dit het ook voor mij ?
Van deze site http://www.headwize.com/projects/limiter_prj.htm
Ja hoor...voor mijn toepassing voldoet dit circuit goed.
Wel even expirimenteren met verschillende diode's
Schakelbaar gemaakt in de mt750 , en het knalt niet meer zo hard uit de luidsprekers.
Toen ik het schemaatje zag dacht ik....werkt dit wel eens ?
En doet dit het ook voor mij ?
Van deze site http://www.headwize.com/projects/limiter_prj.htm
Ja hoor...voor mijn toepassing voldoet dit circuit goed.
Wel even expirimenteren met verschillende diode's
Schakelbaar gemaakt in de mt750 , en het knalt niet meer zo hard uit de luidsprekers.
Hilltree
Listen here, you little shit.
Overigens...ik heb 2 germanium diode's gebruikt van het type oa95.
Geen potmeter ,maar gewoon parallel schakelbaar over de signaal lijn.
Geen potmeter ,maar gewoon parallel schakelbaar over de signaal lijn.
Hilltree
Listen here, you little shit.
Tussen de drie aansluitingen, waar de potmeter van het bend wieltje zit , heb ik een regelbare modulatie mogelijkheid gemaakt.
Hiervoor gebruik ik een eenvoudig schemaatje van een flipflop .
Als transistor een npn 547 type.
De weerstanden van 10k zijn vervangen door potmeters van 2k2 met in serie een weerstand van 100 ohm, en twee schakelaars om deze in te schakelen.
De boel is nu regelbaar tussen 1 Hz en 7 kHz.
1 van de diodes is vervangen door een optocoupler.
De uitgang schakel in dus de twee poten van de bend potmeter.
Mja..bij mij loopt een diy en bend project altijd in elkaar over.
mp3 van hierboven komt nog.
Hiervoor gebruik ik een eenvoudig schemaatje van een flipflop .
Als transistor een npn 547 type.
De weerstanden van 10k zijn vervangen door potmeters van 2k2 met in serie een weerstand van 100 ohm, en twee schakelaars om deze in te schakelen.
De boel is nu regelbaar tussen 1 Hz en 7 kHz.
1 van de diodes is vervangen door een optocoupler.
De uitgang schakel in dus de twee poten van de bend potmeter.
Mja..bij mij loopt een diy en bend project altijd in elkaar over.
mp3 van hierboven komt nog.
Hilltree
Listen here, you little shit.
Nou, hier dan een test mp3'tje met een hoog bliepgehalte.
Zo iets, is volgens mij in elke willekeurige synth in te bouwen.
Kosten +/- 20 eypocent
Zo iets, is volgens mij in elke willekeurige synth in te bouwen.
Kosten +/- 20 eypocent
Laatst gewijzigd:
Hilltree
Listen here, you little shit.
De voeding van de processoren heb ik regelbaar gemaakt met een lm317k voltage regelaar.
Dus niet naar de versterker en keyboard matrix, men wil natuurlijk nog wel geluid horen.
Hieronder een voorbeeld schema uit het net.
R1 heb ik een potmeter gebruikt van 25k en voor R2 een instel potmeter ingesteld rond de 10k1
Nu is dus die voeding regelbaar van minimaal 5 volt tot 9 volt.
Onder de 5 volt klapt de mt-750 inelkaar en doet deze niets meer.
Logisch omdat veel i/o met 5 volt werkt [ 5 volt=1 ...minder dan 5 volt=0 ]
dit truuktje is volgens mij voor veel bend/diy projecten bruikbaar.
V-in is in dit schema is natuurlijk de gewone voeding van een willekeurig apparaat, dus bij de mt750 is dit 9V-
Als je een goede gestabiliseerde voeding hebt is zijn de elco's niet nodig.
Dus niet naar de versterker en keyboard matrix, men wil natuurlijk nog wel geluid horen.
Hieronder een voorbeeld schema uit het net.
R1 heb ik een potmeter gebruikt van 25k en voor R2 een instel potmeter ingesteld rond de 10k1
Nu is dus die voeding regelbaar van minimaal 5 volt tot 9 volt.
Onder de 5 volt klapt de mt-750 inelkaar en doet deze niets meer.
Logisch omdat veel i/o met 5 volt werkt [ 5 volt=1 ...minder dan 5 volt=0 ]
dit truuktje is volgens mij voor veel bend/diy projecten bruikbaar.
V-in is in dit schema is natuurlijk de gewone voeding van een willekeurig apparaat, dus bij de mt750 is dit 9V-
Als je een goede gestabiliseerde voeding hebt is zijn de elco's niet nodig.
Hilltree
Listen here, you little shit.

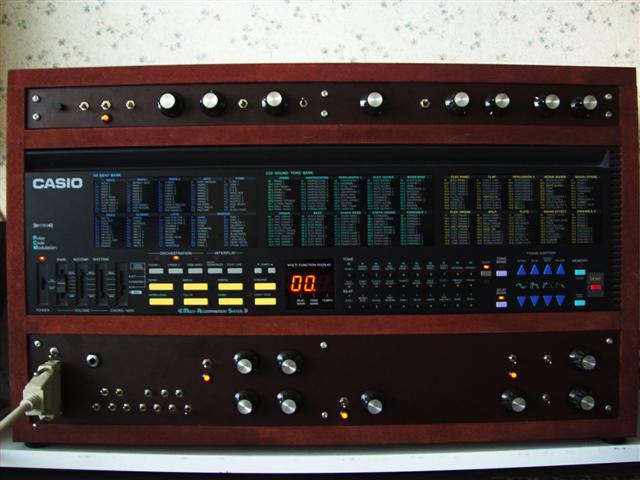

laatste pict van de Casio MT-750
En dan stop ik met deze tread.........
linksboven - tune en int. speakers
Daarnaast - versterker tweak met "ringmodulatie effect"
rechts midden - knop voor distortion
rechts - limitter schakelaar en low /high
uiters rechts - pan en volume
onder links - keyboard aansluiting /headphones/ mini toggle switch board voor begeleiding
daarnaast - regelbare "processor door elkaar gooi dingus".
rechts midden - regelbare voeding voor piep en kraak
rechts - modulatie
Er is nog ruimte voor wat extra's , maar dat ga ik hier niet meer spammen
Filtertje is nog wel leuk om in te bouwen .........
En dan stop ik met deze tread.........
linksboven - tune en int. speakers
Daarnaast - versterker tweak met "ringmodulatie effect"
rechts midden - knop voor distortion
rechts - limitter schakelaar en low /high
uiters rechts - pan en volume
onder links - keyboard aansluiting /headphones/ mini toggle switch board voor begeleiding
daarnaast - regelbare "processor door elkaar gooi dingus".
rechts midden - regelbare voeding voor piep en kraak
rechts - modulatie
Er is nog ruimte voor wat extra's , maar dat ga ik hier niet meer spammen
Filtertje is nog wel leuk om in te bouwen .........
Attachments
Hilltree
Listen here, you little shit.

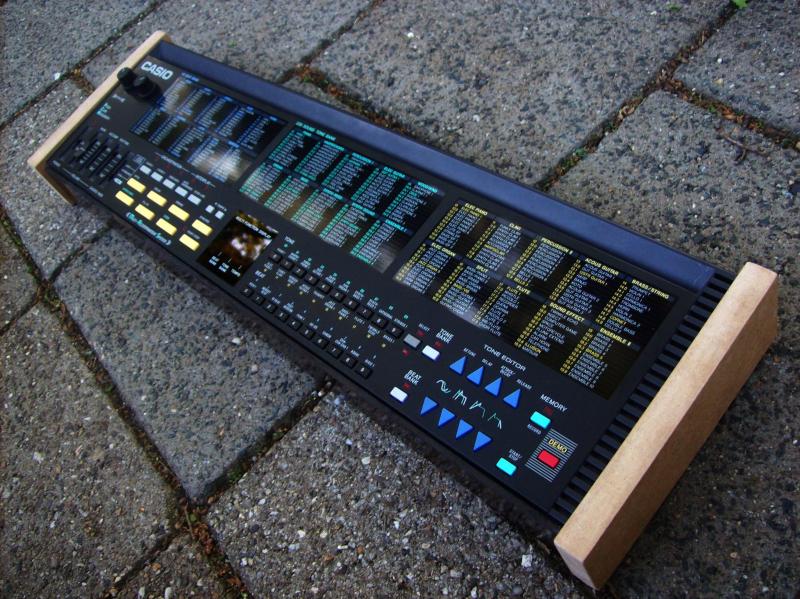

Na 3 jaar heb ik deze weer eens onder de handen genomen.
Ik heb er nu een module van gemaakt .

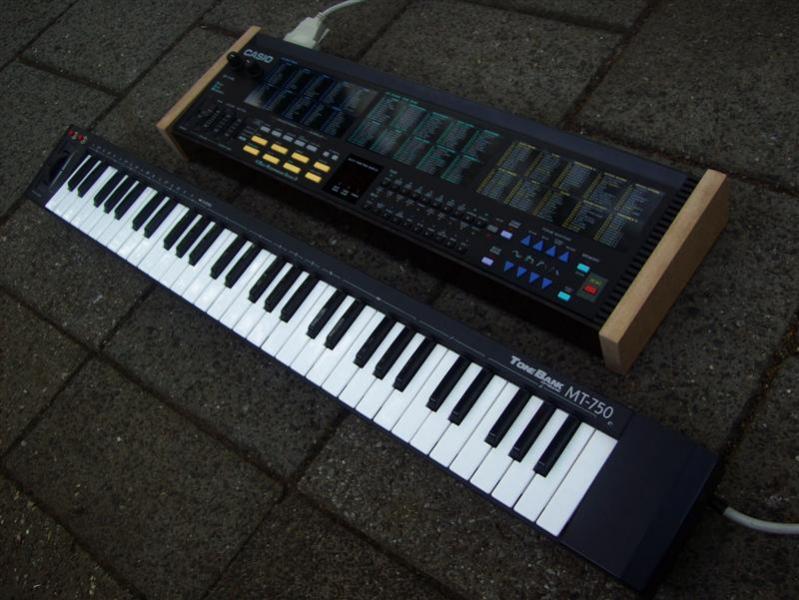

Volledig midi aanstuurbaar , maar ook gewoon te gebruiken met de eigen externe keyboard.
Dit losse keyboard kan men eenvoudig met een dikke multi stekker verwijderen.
Natuurlijk houten zijkantjes.
Compleet Ms20 filter erin.
En de bend mogelijkheden zijn nu programmeerbaar opgelost met de eigen patch knoppen.
Als men op de "program" knop ,achterop drukt en daarna een patch [ of meerdere patches ] kiest , dan schakelt men een relais die een pootje van een geluids i.c verbind met een ander pootje van dat i.c.
Zo kan ik dus erg veel mogelijkheden kiezen , voor een totaal fucked up geluid.
Zo heeft dit keyboard mooi nog een 3e leven.............
en het houd mij van de straat
Ik heb er nu een module van gemaakt .
Volledig midi aanstuurbaar , maar ook gewoon te gebruiken met de eigen externe keyboard.
Dit losse keyboard kan men eenvoudig met een dikke multi stekker verwijderen.
Natuurlijk houten zijkantjes.
Compleet Ms20 filter erin.
En de bend mogelijkheden zijn nu programmeerbaar opgelost met de eigen patch knoppen.
Als men op de "program" knop ,achterop drukt en daarna een patch [ of meerdere patches ] kiest , dan schakelt men een relais die een pootje van een geluids i.c verbind met een ander pootje van dat i.c.
Zo kan ik dus erg veel mogelijkheden kiezen , voor een totaal fucked up geluid.
Zo heeft dit keyboard mooi nog een 3e leven.............
en het houd mij van de straat
