SH1000 luistert niet meer...

[orson.wouters]

HEY!

Ik heb een probleem met men SH1000.
Hij is helemaal in de war: de afstanden tussen de keys kloppen echt niet meer en als je een toets indrukt krijg je wat in de bijlage zit...

Ik heb het een maand geleden (ofzo) ook gehad, maar toen ging het na een uurtje over, nu houd hij het al 2 dagen vol...

Het probleem zit em niet in pots/schakelaars volgens mij en de toetscontacten zijn ook heel netjes (in de bijlage staat hij ook op hold).

Dikke problemen want binnen 2 weken is er een gig

Wie weet raad???

thanks

Orson



[orson.wouters]

Ondertussen is het al weer in orde (???), maar is hij wel niet meer te vertrouwen...

Kan het aan het keyboardcircuit liggen ofzo?



[303zalig303]

zelfde probleem met micromoog
soms doet die helemaal hetzelfde als jou sh1000 doet, maar bij mij heeft het denk ik te maken met temperatuur verschillen en of effe laten opwarmen.
of stof ?
ik weet het niet, ik ben er alleen voor de muziek, niet de techniek

toch weet ik wat voor kut gevoel je moet hebben
ik doorsta vaak hetzelfde



[orson.wouters]

Hij staat inderdaad wel in een soms frisse, soms warme en vochtige kelder.
Waarschijnlijk gewoon zo'n analoog kwaaltje...
Wel vervelend als dit live gebeurd



[303zalig303]

ja ik heb ook enkele optredens in de toekomst en ik ben voor hetzelfde aan het bidden.
als het zo is, dan draai ik gewoon wat aan de knopjes zoals een frequency loser en dan komt er maar prul uit.

gebruik je je 1000 voor bas of leads ?



[orson.wouters]

Voor vanalles wat, maar er zijn toch nummers waar hij een belangrijke rol speelt (we hebben zo al een "remix" gespeeld van Ida Engberg, die bas was met de SH gespeeld) en soms doe ik er een hele outro mee (zoals hier: http://nl.youtube.com/watch?v=sqS9Gq1BwII vanaf 7:40 ongeveer begin ik hem te gebruiken, die resonance).



[orson.wouters]

Damn, nu is er toch wel iets mis denk ik, hij valt gewoon niet meer te stemmen (ook niet bij kamertemp. en normale luchtvochtigheid). Er lijkt de hele tijd een soort lichte sample&hold op de tune te zitten.

Heeft er iemand schema's van een SH1000?



[Guest]

weet je zeker dat die losse draadjes op de goede plek zitten en weet je heel zeker dat het niet een vuile schakelaar is (bv oktaaf of zo)



[orson.wouters]

Die draadjes zitten zeker op z'n plaats, met de schakelaars heb ik nog nooit problemen gehad...
Ik denk dat het probleem mss zit in het keyboard circuit, want de filter (getrackt op het keyboard) doet ook een beetje vreemd met de reso open.



[orson.wouters]

Kheb wat picjes genomen, mss ziet iemand iets...

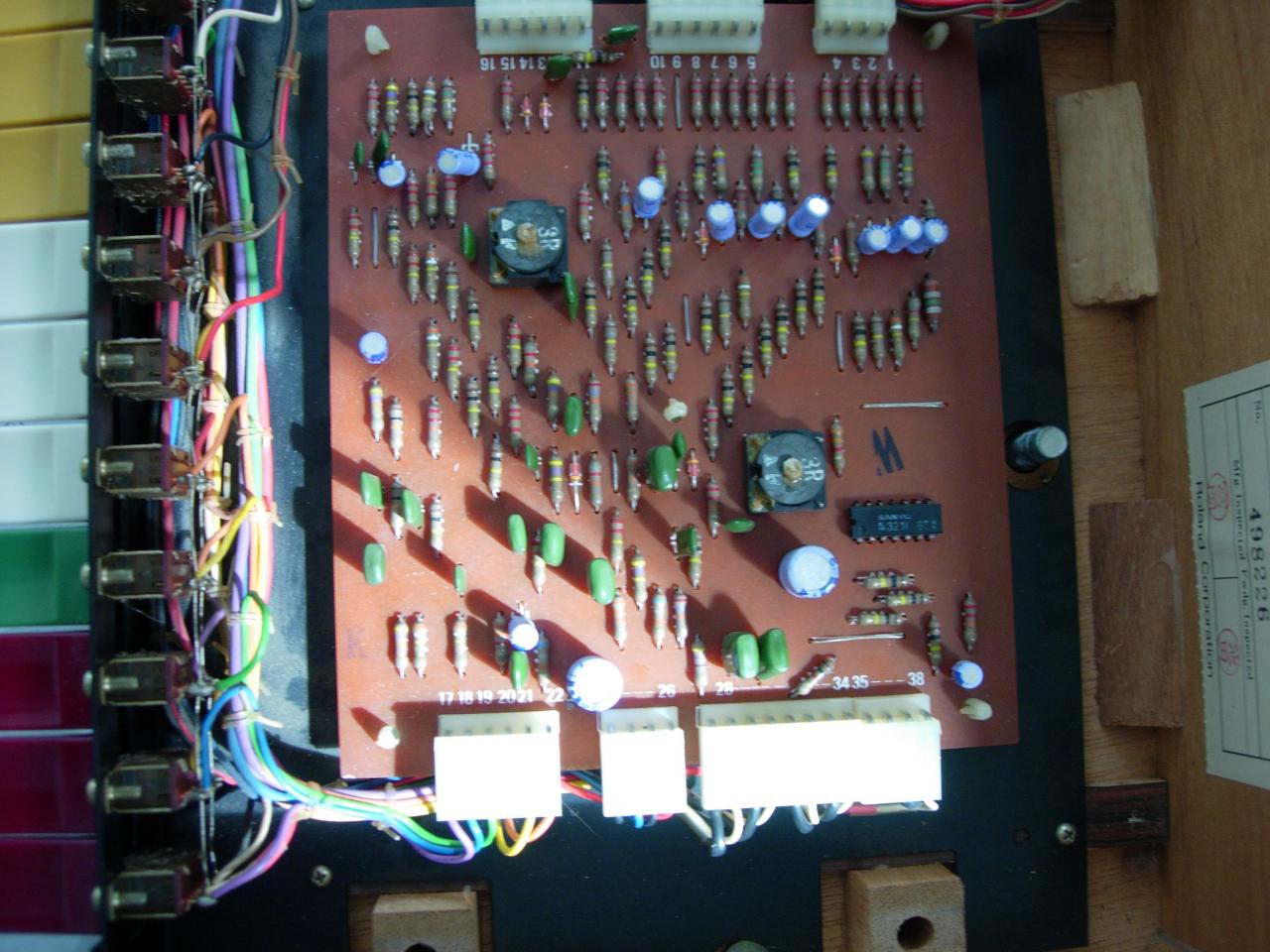

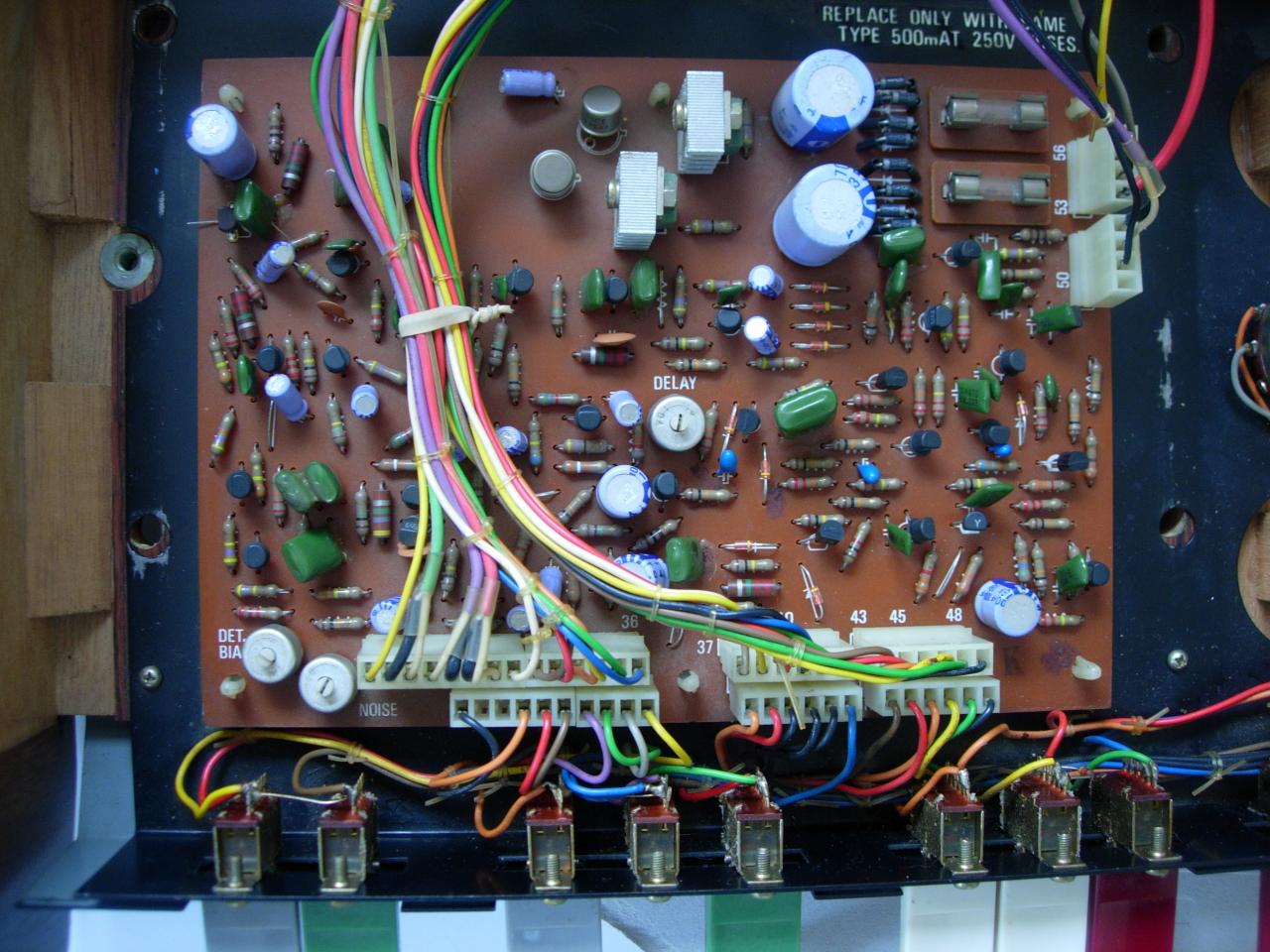

1=eerste print (links)

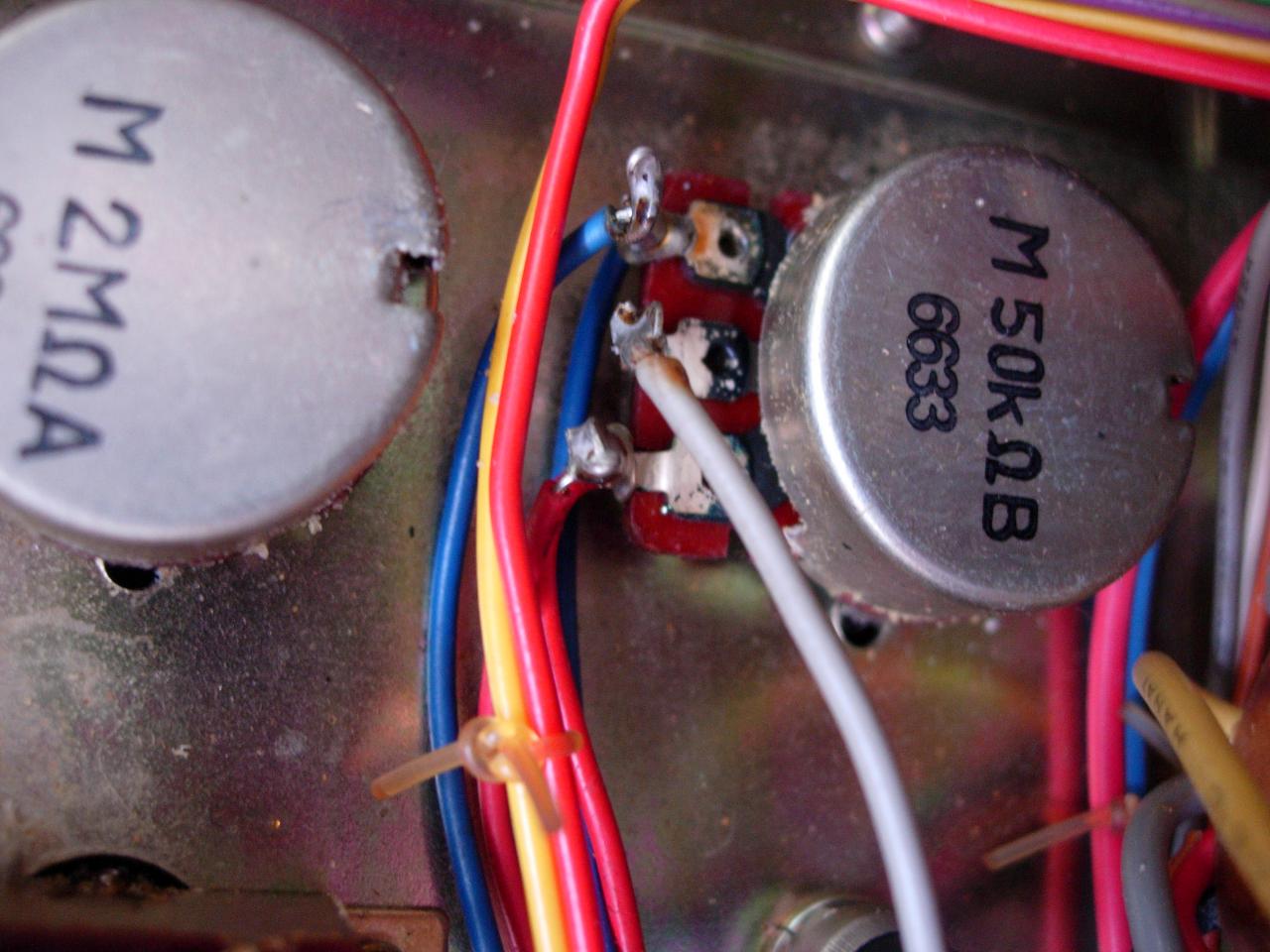

2=tune pot

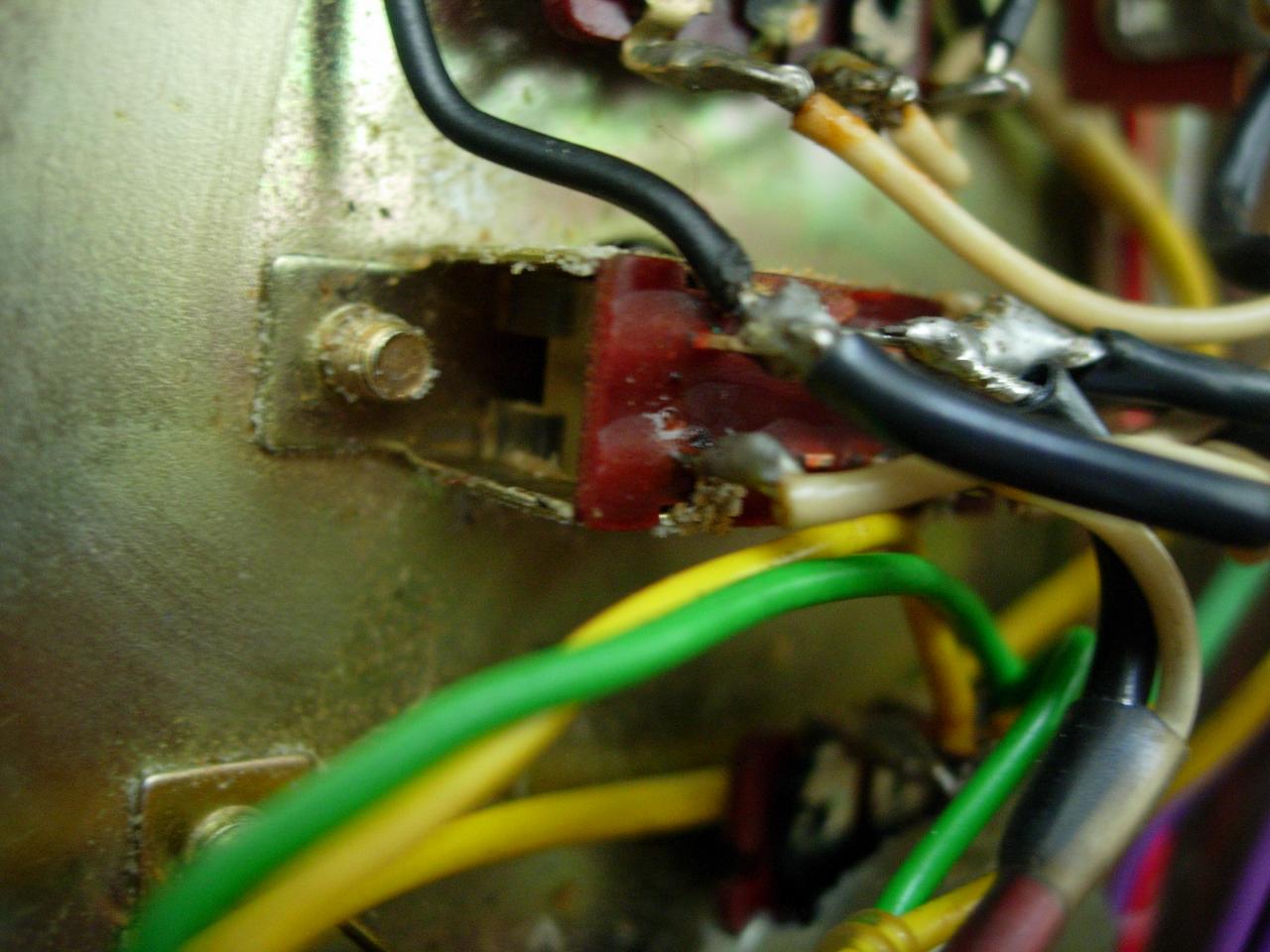

3=octaaf switch (is idd niet zo proper zo te zien)

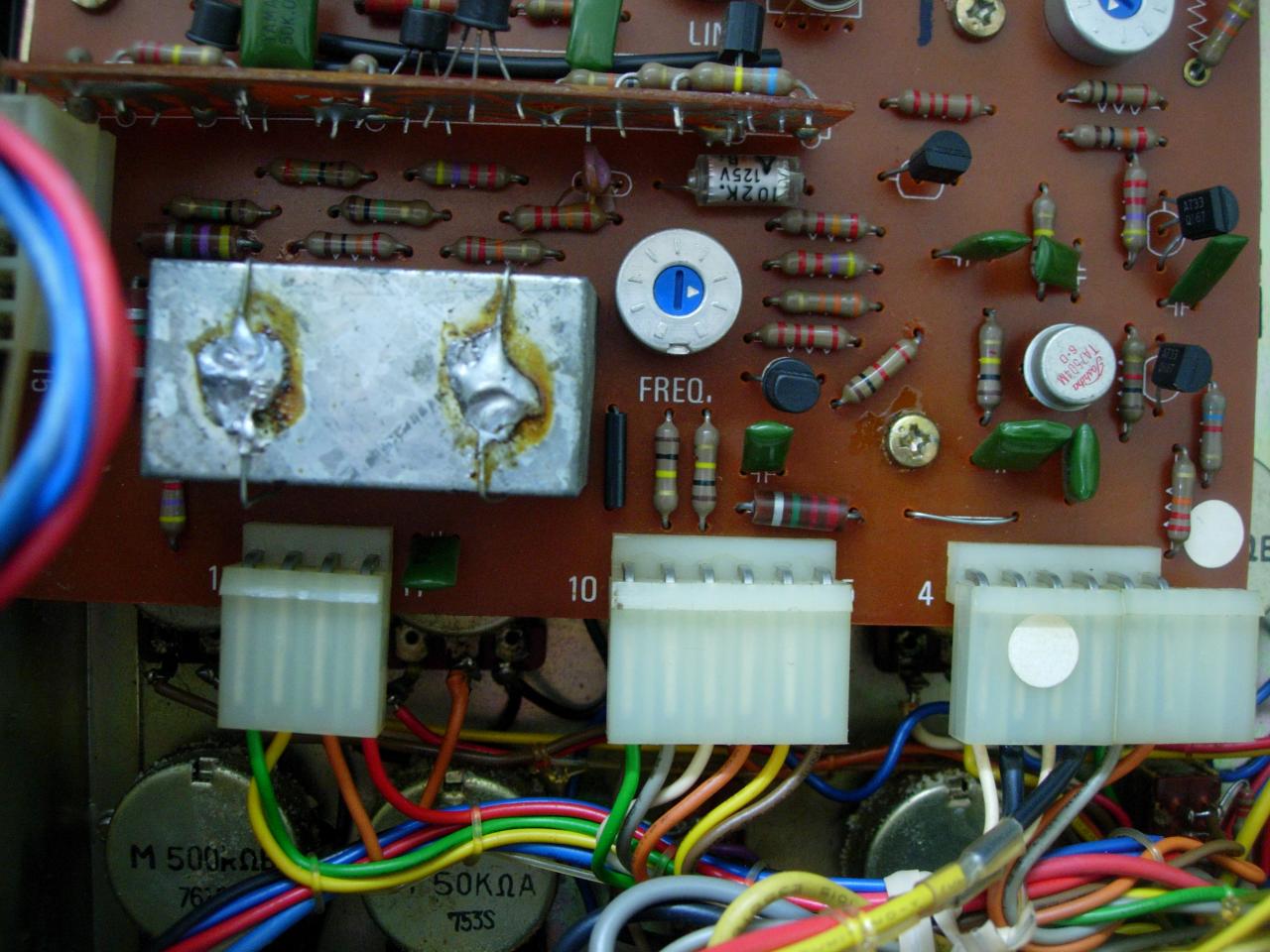

4=mysterieuze metalen doosje :confused:

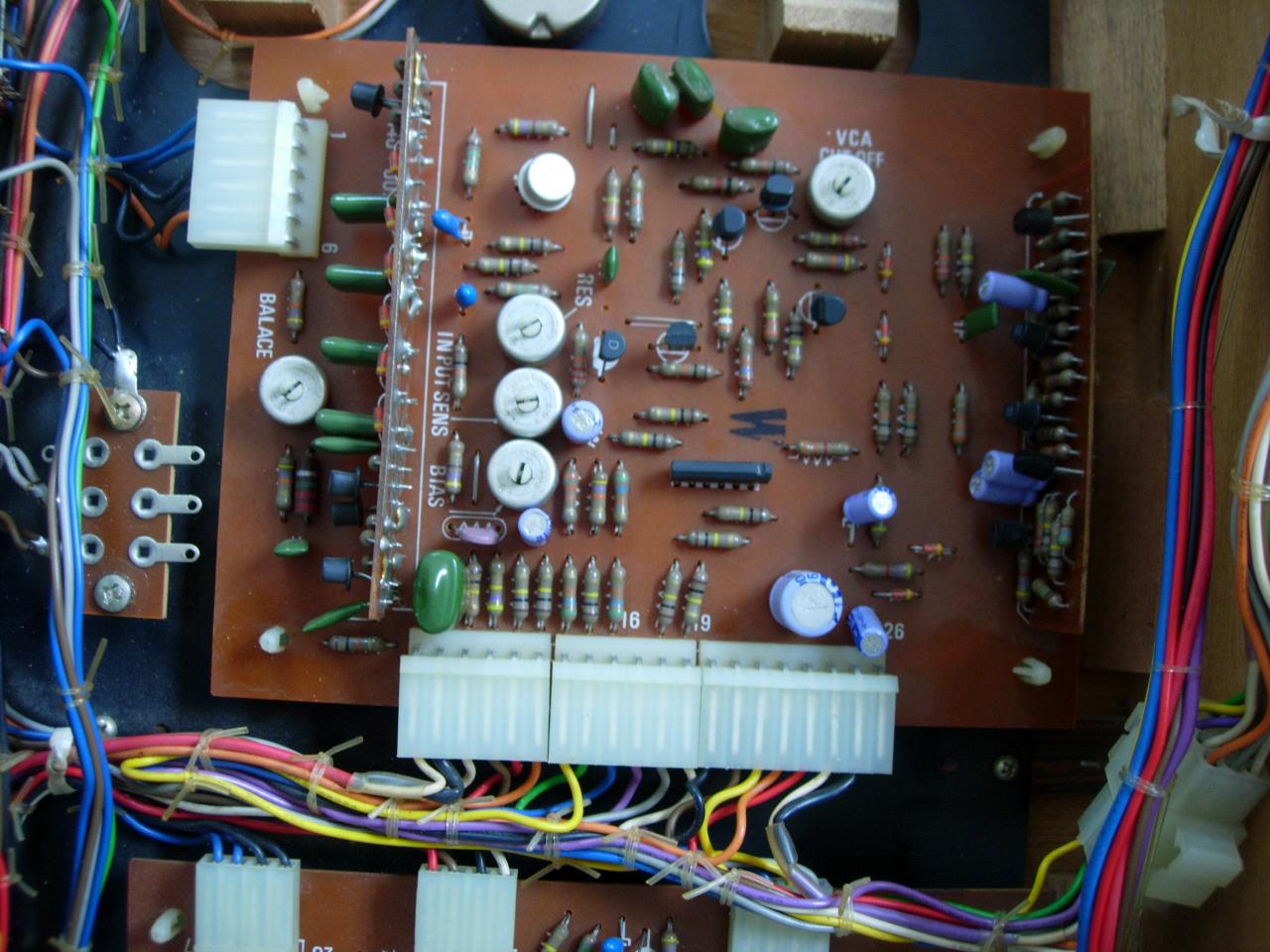

5=tweede print



[orson.wouters]

meer

meer

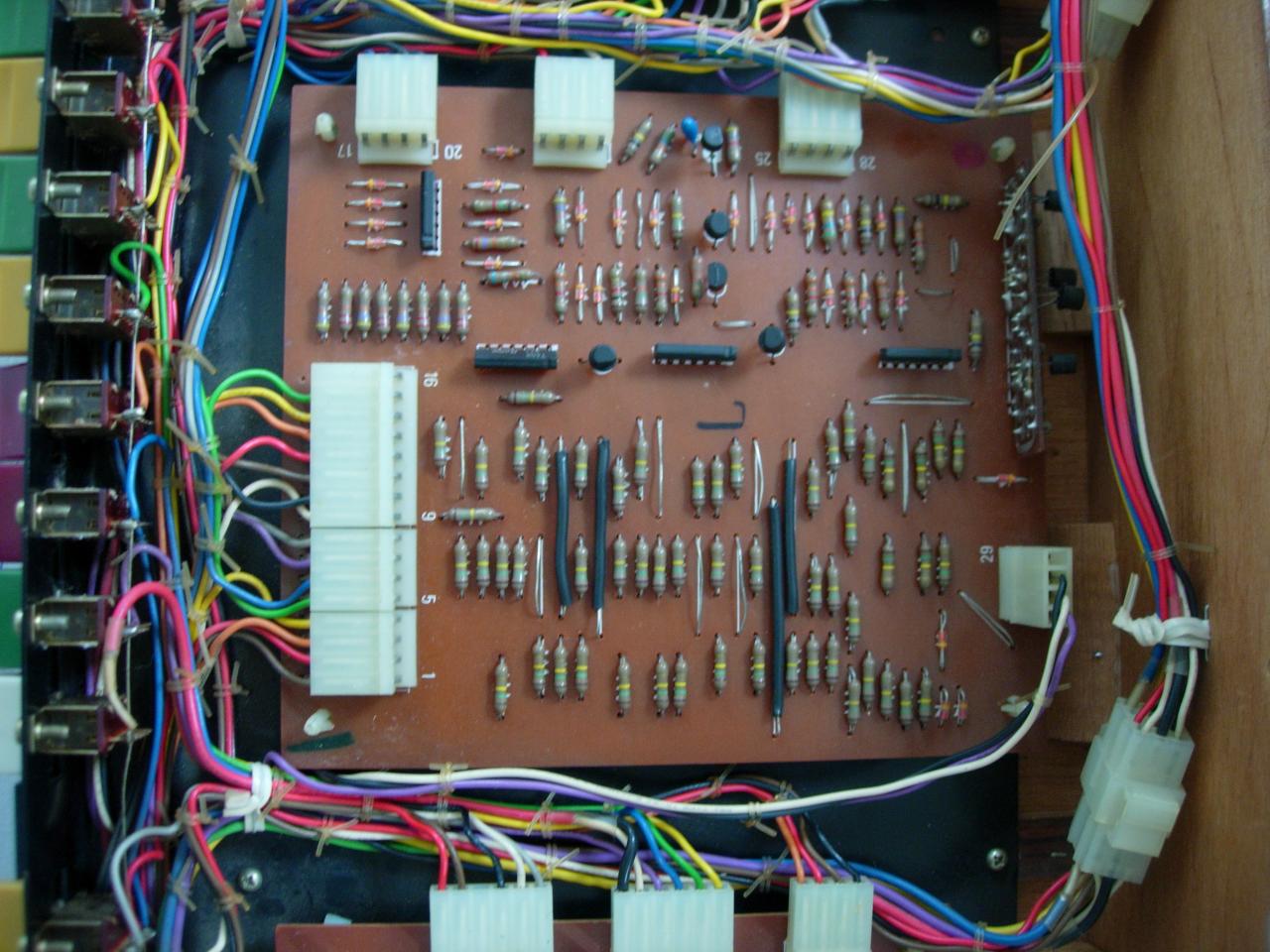

6=derde print
7=laatste print

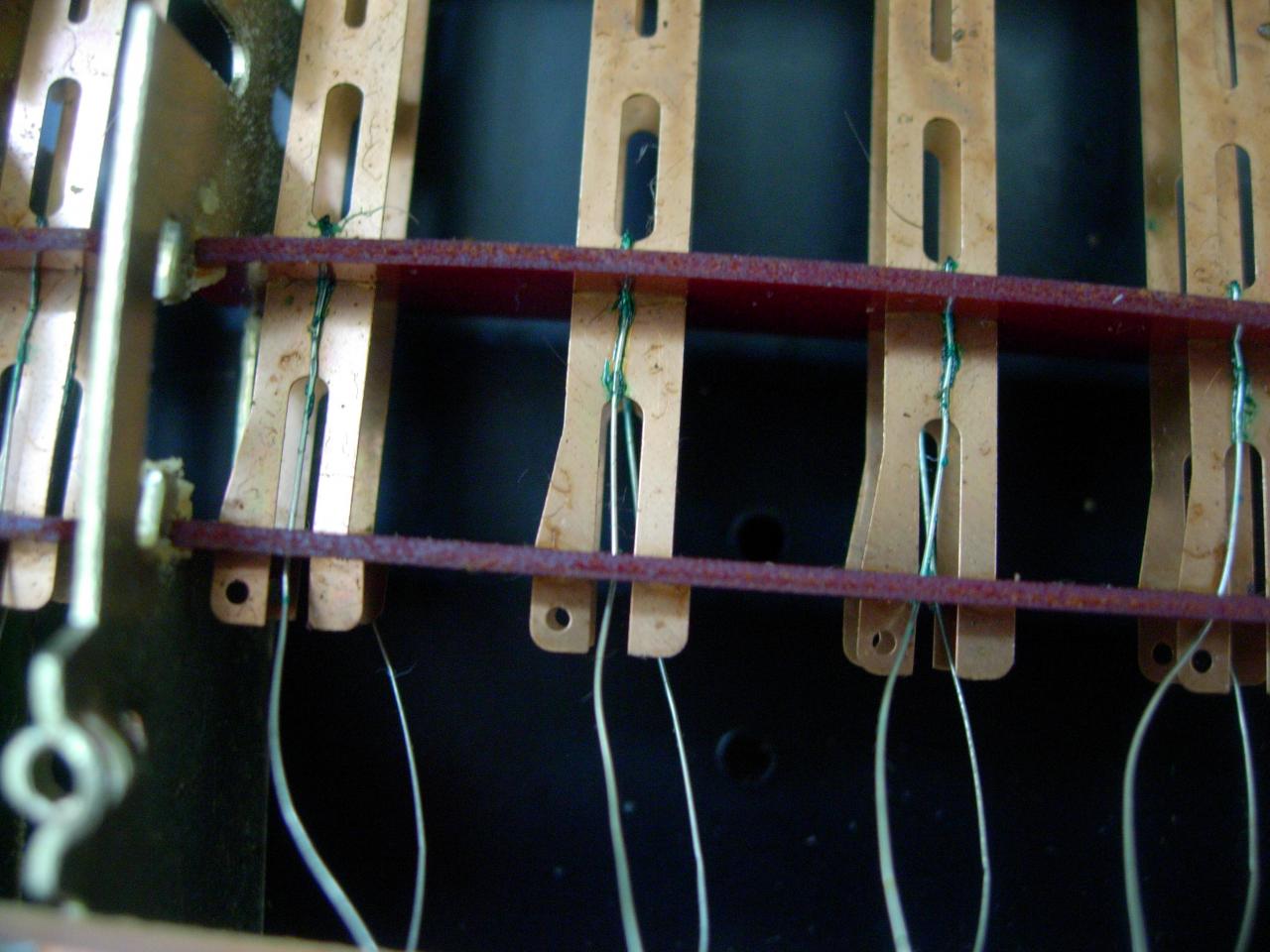

8=toetsencontacten

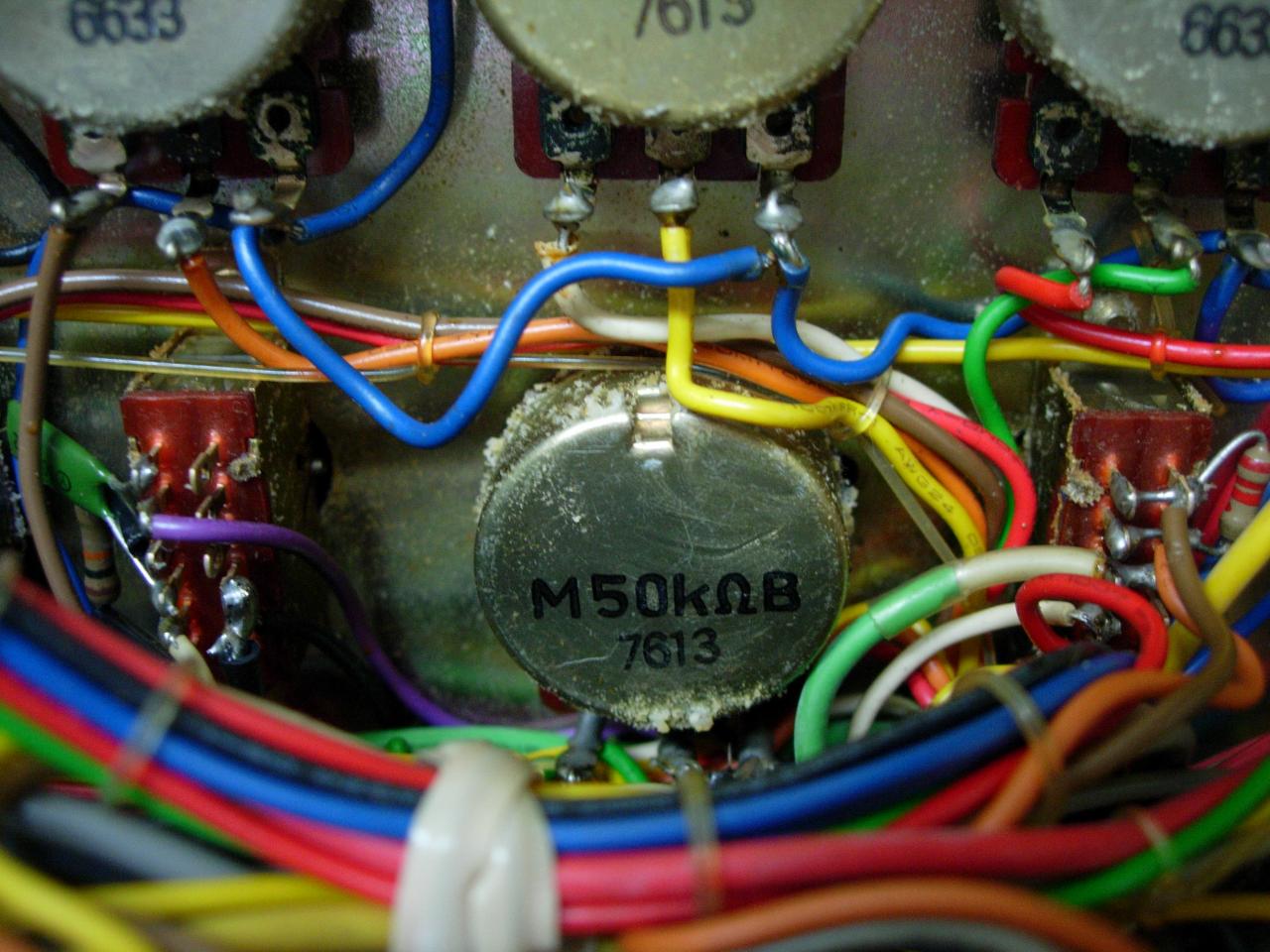

9=redelijk vuile pots (weet niet juist welke smurrie erop hangt)

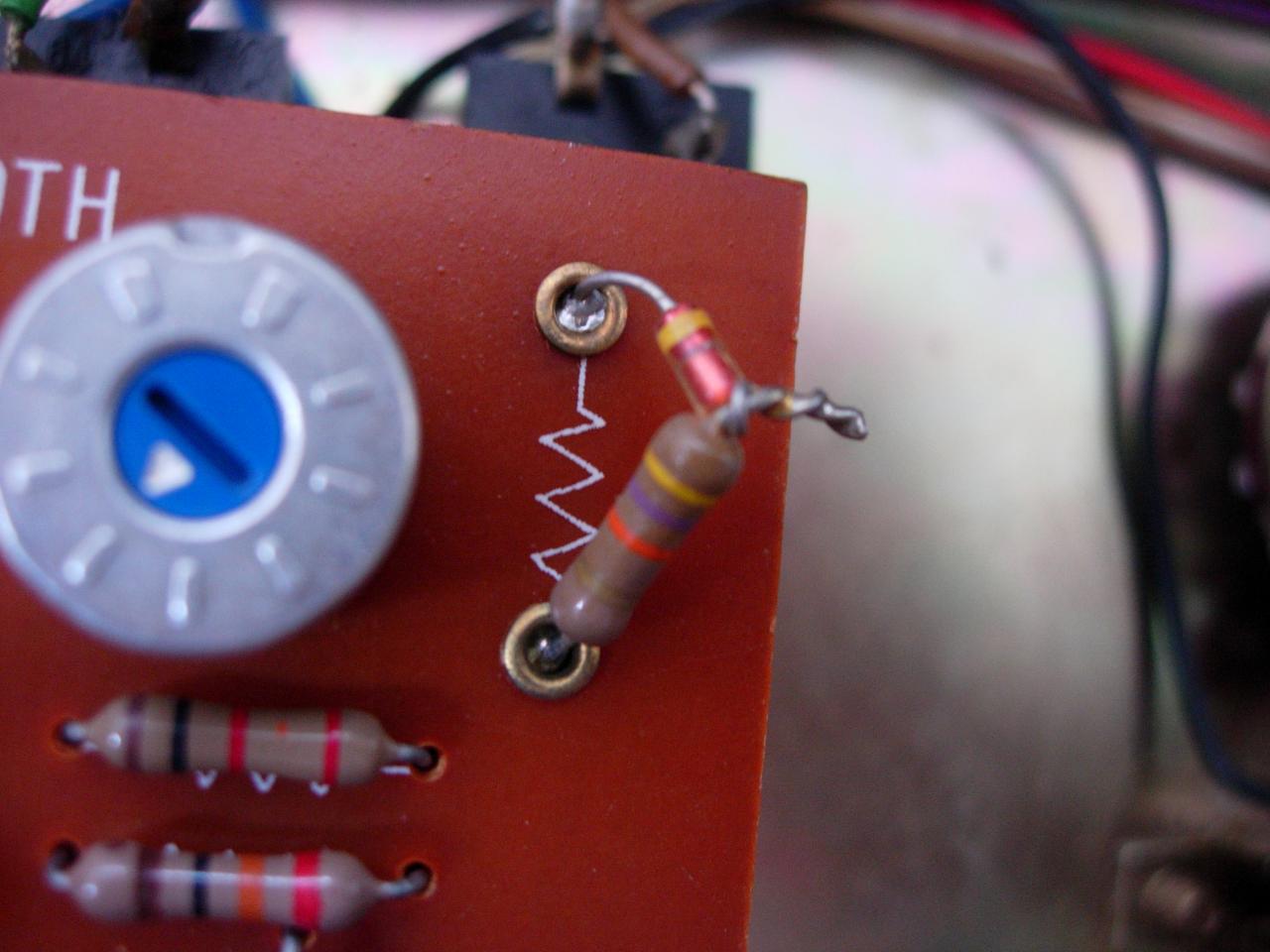

10=is het normaal dat deze diode ertussen zit? (mss bij latere versie toegevoegd ofzo, mijn serial is 498226)



[Nicolas 2000]

foto 1: plug 50 lijkt wat scheef te zitten. Sommige van die paarse elco's groeien al uit hun jasje, moeten dus zeker vervangen worden. In principe vervang je die paarse elco's best allemaal. Dat zijn namelijk -als ik ze goed herken- elco's die de nare eigenschap hadden hun eigen pootjes op te eten of toch op z'n minst erg van waarde te verlopen. Sowieso zullen zo'n oude elco's niet meer allemaal top zijn. Even recappen met goede elco'sn bv Panasonic FC ofzo. Zelfde waarden houden, eventueel hoger toelaatbaar voltage.

Foto 4: op die verticale print *lijkt* een soldeerpunt volledig los van de print gekomen?? Ik kan de soldeerverbindingen van hieruit niet goed beoordelen, maar doorsolderen kan eventueel geen kwaad.

Foto 5: "balance" is fout geschreven . Ook hier bevalt de look van sommige soldeerverbindingen op de verticale print me niet. Erg veel tin (zag ik bij sommige draden draden trouwens ook), eentje lijkt ook te zweven... Ik kan niet goed solderen en gebruik altijd teveel tin, maar goed dat wil niet zeggen dat ik er niet op mag wijzen dat het er bij een ander zo op foto ook niet goed uit lijkt te zien.

Foto 9: die ene blauwe draad zijn soldeerverbinding lijkt losgekomen te zijn...

Foto 10: volgens het schema op de print niet. Maar het kan een aanpassing zijn. Dat moet je aan specialisten vragen.

Wat ik voorstel: synth volledig doorsolderen, recappen. Eventueel pots en knoppen reinigen. Laten doen (of zelf doen indien je het kan) door vaardig electronicus die weet hoe zoiets moet.



[orson.wouters]

Hey tnx Nicolas!
Kzal er werk van maken, die soldeerpunten zijn overal zo in die SH, dus dat ga ik zo maar laten. de rest valt idd na te kijken.
Is het best dat ik de elco's in heel de synth dan vervang of enkel die van foto 1?
En zijn die Panasonic FC elco's gewoon in een electronica-zaak te verkrijgen?

Is er toevallig nog iemand met een SH1000, die kan mij mss weten te zeggen of die diode op foto 10 klopt.

greetzzz



[Nicolas 2000]

Ik zou alle elco's vervangen als je toch bezig bent, na zoveel jaren zijn er veel verlopen.

Overal Panasonic FC stoppen is wel een beetje overkill. Het wordt dan wel een erg high-end (en dure...) SH-1000. Er is ook een goede maar iets minder kostelijke reeks van Nicichon dacht ik. Naam vergeten. Die kan je stoppen waar het geluidsmatig minder kritisch is. Het is zonde (nutteloze kost) om op die plaatsen toppers als FC's te stoppen. Maar dan moet je het schema kennen en begrijpen. Ik denk dat je beide reeksen op internet moet bestellen. Maar, als je dus naar een goede synth- of audioreparateur gaat, dan heeft hij deze of andere goede reeksen elco's wel liggen, of weet hij waar hij ze voor een goede prijs kan bestellen. Anders is het geen goede . Dan kan hij meteen ook alles doorsolderen en checken. Ik weet dat je zelf ook wat van elektronica en solderen kent, dus het is een afweging die je zelf moet maken.

Ik zou alle soldeerverbindingen nalopen, want er kunnen best slechte verbindingen ontstaat met de jaren, zeker na wat ik gezien heb op de foto's. En het feit dat 2 draden al losgevallen zijn.

Voor die diode kan je misschien Roland mailen?



[orson.wouters]

Dus die "gewone" elco's van de electronicawinkel zijn hiervoor niet aan te raden?



[Nicolas 2000]

Dat hangt ervan af:
-wat voor elco's zijn die "gewone", ûberbrol of gewoon OK of zelfs goed. De ene elektronicawinkel koopt al leuker spul in dan de andere
-wat wil je eraan geven
-wil je voor jaren of voor jaaaaaaren goed zitten (hou er rekening mee dat zwaar incontinente of ontploffende elco's heel wat schade kunnen aanrichten, smerig spul komt daaruit). Wat dat betreft maakt het toelaatbare voltage van de elco's die je koopt ook uit.
-je kan ook de klank subtiel aanpassen met het type gebruikte elco's.

Maar goed, van primair belang is dat je synth terug betrouwbaar is (dat is belangrijker dat welk merkje elco's er nu precies inzitten ), en ik denk dat daarvoor meer dan enkel een elcorevisie nodig is. Je moet eerst zeker zijn dat alle soldeerverbindingen goed zijn, alle connectoren goed contact maken en alle knoppen en schuiven goed contact maken. Dat kan je quasi kostenloos doen. Dat leert ook al wat over de problemen die de synth heeft. Daarna kan je aan de elcorevisie beginnen. Die zou ik sowieso uitvoeren als ik de huidige elco's zie, maar ik zou beginnen met de rest van het onderhoud. Heb je in tussentijd tijd om dat diodeverhaal uit te pluizen .

Succes ermee!



[orson.wouters]

Hey!

Ik heb van Roland een service note gekregen. Daar staan tekeningetjes in van de prints en de diode stond er ook bij op, dat moet dus OK zijn.

Die electronicazaak waar ik ga verkoopt elco's van "Jamicon"...

Zal eerst maar eens beginnen aan pots/switches kuisen.



[orson.wouters]

Belangrijkste pots ed zijn gekuisd, waren allemaal vrij netjes vanbinnen. Prints ook doorgesoldeerd, alleen nog een diode vervangen (is in 2 gebroken (van de hitte?)).
Nu nog caps gaan kopen (en een nieuwe zekering, komt voort van die kapotte diode denk ik).

Normaal moeten er 250V 500mAT fuses in, ik heb er hier nog liggen waar dit op staat: M0,5/250C :confused:



[orson.wouters]

Er is ook een goede maar iets minder kostelijke reeks van Nicichon dacht ik. Naam vergeten.

Heb hier een Nichicon cap liggen, van een PW(M) reeks...



[Nicolas 2000]

Wat "mijn" reparateur in versterkers gebruikt is Panasonic FC op de meest kritische (hoorbare) plaatsen, en Vishay BC op andere plaatsen. Die Nichicon was een geheugenfoutje van mij .

Let bij het vervangen van diodes erop wat voor type het was he: zener, gewone Si, gewone Ge, etc.

Ik weet niet of jouw zekeringen geschikt zijn. Misschien best maar gewoon een nieuwe zekering kopen van het type dat je nodig hebt (staat er ergens traag of snel bij?). De kapotte eventueel meenemen voor de zekerheid.
