We gaan het maar weer eens over synthesizers hebben.....
In deze thread zal ik verslag doen van de progressie en bouw van de EFM Wildcat ontworpen door Tom Gamble die ik ga bouwen.
Zoals sommige van jullie weten zitten er wat fouten in de BOM, schema's en algeheel design. Niet zo netjes van Tom maar daarintegen lijkt het me toch wel een koel project om te bouwen.
Gelukkig kan ik terugvallen op de kennis van Yves Usson die veel fouten uit de rev1 boards heeft gehaald en deze verbeteringen zijn doorgevoerd op de rev2 boards. Ik heb naar mijn weten een rev1 board gekocht maar das niet erg.
Hier de site van Yves http://yusynth.net/Wildcat/index.html maar zoals je kan zien is die voor het laatst geupdate in 2004. Ik heb daarom ook aan Yves gevraagd wanneer hij hem gaat updaten en hoever zijn Wildcat al af was....nou die is dus nog steeds niet af dit komt mede doordat hij meer met zijn eigen modules bezig is, begrijpelijk dus. Maar mocht ik vragen hebben dan kon ik hem altijd contacten en hij zou dan ook verdere info verschaffen over bv de EG's en filters...
Ook een goede bron is de site van Fonik waar heelveel van de oude EFM mailinglist staat...ook staat er veel op www.electro-music.com onder andere deze thread http://electro-music.com/forum/topic-18450.html&postorder=asc en deze thread http://electro-music.com/forum/viewtopic.php?highlight=efm+wildcat&t=18358
Hier de site van Fonik met de EFM artikelen http://www.modular.fonik.de/Page37.html
Maar toch is de informatie niet compleet bijelkaar gebracht heb ik het idee. Mocht iemand weten waar zo'n pagina te vinden is dan houd ik me aangeraden.
Ik zal deze thread dus ook gaan gebruiken om een zo compleet mogelijke BOM te maken inclusief aanpassingen en modificaties.
Maar wat is de EFM Wildcat eigenlijk?
Het is een analoge modulaire synthesizer die gebouwd wordt op 1 enkele pcb en is midi aanstuurbaar dmv een onboard midi to cv converter.
De synth bestaat uit:
3 VCO's ook syncbaar.
3 VCF's (Moog 4 Pole Transistor Ladder Filter, Sallen and Key 2 Pole Korg MS20 Filter, 2 Pole State Variable Filter based on a SEM Filter)
4 VCA's
4 Envelope Generators
3 Mixer's / Inverters
2 LFO's
2 Delay's
1 Balanced Modulator

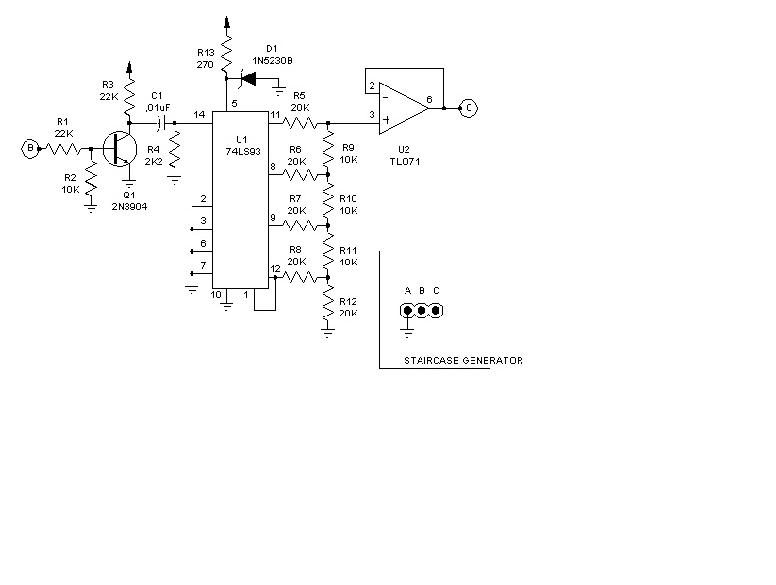

1 Staircase Generator
1 Slide
1 Glide
1 Noise
1 Sample and Hold
Onboard midi to cv converter
Dus dat is een behoorlijke synthesizer....alles wordt ook opgebouwd als losse modules die later te patchen zijn. De synth loopt op +12V, Ground, -12V.
Op het moment ben ik nu dus alle info over deze synth aan het verzamelen en ben een nieuwe BOM aan het schrijven en zal tot zover mogelijk proberen om Yves zijn site aan te vullen. Op zijn site is bv nog niks over de filters en ik zie nu al aardig wat fouten en tekortkomingen op de schema's.
Ik zal dus ook zeker jullie hulp nodig gaan hebben met de vragen die ik uiteindelijk ga stellen.

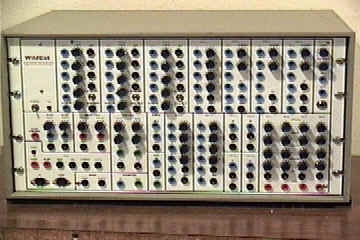

Nog even een plaatje van de Wildcat, miauw. Maar elk ontwerp is uiteraard mogelijk.
