Nu oefenbordje, youtube filmpjes, leren SMT solderen en dan als het goed in de vingers zit D5 er weer in.
Zoals Flyweight al zei, als je nu een foute adaptor inprikt is het "magic smoke" en Game over.
De Grote Reparatie Tips & Tricks thread
- Thread starter Hilltree
- Start date
Nu oefenbordje, youtube filmpjes, leren SMT solderen en dan als het goed in de vingers zit D5 er weer in.
Zoals Flyweight al zei, als je nu een foute adaptor inprikt is het "magic smoke" en Game over.
Nicolas 2000
It's a household name
Mooi zo! Toch goed van de ontwerpers dan dat ze er deze eenvoudige beveiliging in gebouwd hadden. Had je ook al een multimeter gebruikt of had je gewoon blind vertrouwen in onze collectieve kunde dat D5 de schuldige/held was?
Ik zou er ook wel een nieuwe diode van het juiste type in zetten. Juiste oriëntatie plaatsen!
Ik zou er ook wel een nieuwe diode van het juiste type in zetten. Juiste oriëntatie plaatsen!
Ja blind vertrouwen haha. Het blijkt dat de multimeter in mijn station trouwens alleen in de plus meet.
Nou wat betreft ontwerp, voor 110,- euro krijg je echt een hele leuke Eq (xlr gebalanceerd)
Een verkeerde adapter zal me niet snel meer gebeuren. Echt een error die me nog nooit is overkomen.
Wat ik niet snap van die diode is dat er een veiligheid verbinding is. Deze is nu totaal weg en toch doet ie het. Werkt dit dan parallel?
Ik zal nu idd een lijstje moeten maken en een leverancier vinden voor onderdelen.
Ik heb door de jaren heen best wat electronica verzameld en ga flink oefenen met desolderen.
Ik heb een zuigertje maar ik zag ook een soort strip om solder in op te laten nemen om je pcb mooi schoon te houden. Flux heb ik ook nog nodig.
Verder heb ik een Electronica voor dummies liggen en heb ik een soma Utilities aangeschaft om te leren en experimenteren.
Nou wat betreft ontwerp, voor 110,- euro krijg je echt een hele leuke Eq (xlr gebalanceerd)
Een verkeerde adapter zal me niet snel meer gebeuren. Echt een error die me nog nooit is overkomen.
Wat ik niet snap van die diode is dat er een veiligheid verbinding is. Deze is nu totaal weg en toch doet ie het. Werkt dit dan parallel?
Ik zal nu idd een lijstje moeten maken en een leverancier vinden voor onderdelen.
Ik heb door de jaren heen best wat electronica verzameld en ga flink oefenen met desolderen.
Ik heb een zuigertje maar ik zag ook een soort strip om solder in op te laten nemen om je pcb mooi schoon te houden. Flux heb ik ook nog nodig.
Verder heb ik een Electronica voor dummies liggen en heb ik een soma Utilities aangeschaft om te leren en experimenteren.
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
ik zou zo een smt oefen kitje kopen kost een paar euries.
pinset en loop. heb zelf een cheapo usb microscoop waar mee ik achteraf controleer.
een diode laat alleen 1 kant stroom door. als je een adapter verkeerd aansluit voorkomt hij dat negatieve spanning op de verkeerde plek terecht komt. en vice versa.
die beveiliging is nu weg.
pinset en loop. heb zelf een cheapo usb microscoop waar mee ik achteraf controleer.
een diode laat alleen 1 kant stroom door. als je een adapter verkeerd aansluit voorkomt hij dat negatieve spanning op de verkeerde plek terecht komt. en vice versa.
die beveiliging is nu weg.
Nicolas 2000
It's a household name
En de diode faalt in sluiting.
jserle
JS Jacques Serle
Diode is te gebruiken zowel in de eene richting als de andere.
In serie moet de spanning iets verhoogd worden mocht het minder goed werken.
Er gaat namelijk 0,7 volt verloren.
Parallel geschakeld is er dan kortsluiting op de voeding met het verkeerd aansluiten.
Die wordt warm of schakeld misschien automatisch uit.
In beide gevallen blijft alles beschermt.
Diode niet te licht nemen.
In serie moet de spanning iets verhoogd worden mocht het minder goed werken.
Er gaat namelijk 0,7 volt verloren.
Parallel geschakeld is er dan kortsluiting op de voeding met het verkeerd aansluiten.
Die wordt warm of schakeld misschien automatisch uit.
In beide gevallen blijft alles beschermt.
Diode niet te licht nemen.
Nicolas 2000
It's a household name
En niet zomaar elke diode. Liefst eentje die in sluiting faalt. Anders zou je apparaat met een grote verkeerde spanning alsnog stuk kunnen gaan.
Vic
Soldeerprofeet
Klopt, voor de netjes moet er nog een zekering voor zitten en nog veel meer input protection. Maat dat is hier wegbezuinigd. Chineesjes he

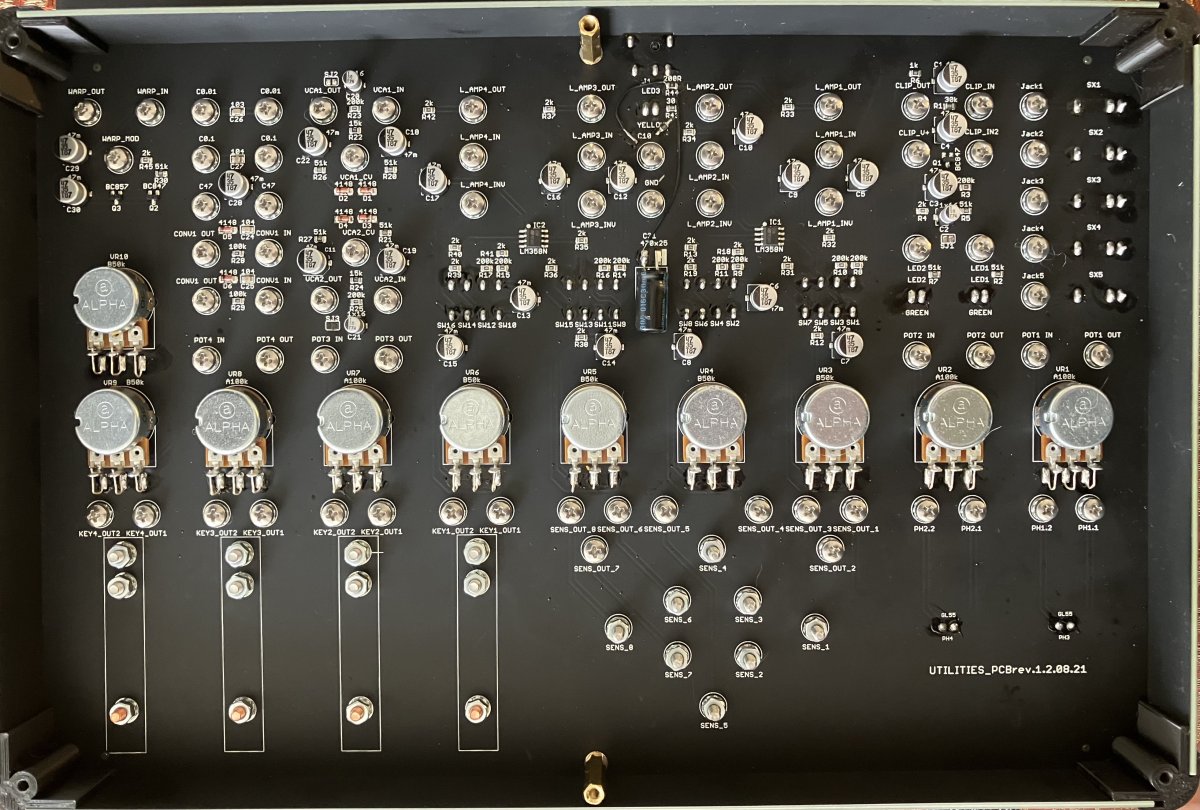

Nou dit zit er in een 3.5x duurdere Soma UtilitiesKlopt, voor de netjes moet er nog een zekering voor zitten en nog veel meer input protection. Maat dat is hier wegbezuinigd. Chineesjes he
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
Soma zijn wel een beetje afzetters.
Onlangs zelf de Ocean gekocht
Onlangs zelf de Ocean gekocht
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
Ja dat zijn duidelijk jaren 50 smt condensatoren :-)
Er bestaat ook nog zoiets als smd fuses:
Vic
Soldeerprofeet
Haha een 0402 fuse, lekker handig 1mm lang en 0,5mm breed 0,35mm hoog.
Voor user friendly gebruik
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
ja 0402 doe ik niet meer. 0805 is daarna echt super comfy
Het wordt nog leuker: resetable smd fuse...
Vic
Soldeerprofeet
Dat zijn PTC's die moet je in princiepe niet vervangen, de weerstand wordt heel hoog als er te veel stroom doorgaat.
Had die er gezeten was MstrFX zijn D5 diode wel heel gebleven
Doe er dan nog een MOV bij voor surge / overspanningsbeveiliging.....
Het kan wel, en allemaal voor minder dan €1, maar dat wordt tegenwoordig bijna altijd wegbezuinigd.
