[MOTM] Wie heeft er ervaring met MOTM modules?
- Thread starter StiebZ
- Start date
JohnnyBusca
rocket scientist
Ikzelf heb er geen, maar wat er niet is, kan nog altijd komen!
Kijk eens op deze pagina: http://www.synthesizers.com/formfactors.html
Daar zie je een overzicht met veel modulars en hun afmetingen en voltages.
Let goed op met voedingen. Die zijn belangrijker dan je verwacht.
Succes, en hou ons op de hoogte..
Kijk eens op deze pagina: http://www.synthesizers.com/formfactors.html
Daar zie je een overzicht met veel modulars en hun afmetingen en voltages.
Let goed op met voedingen. Die zijn belangrijker dan je verwacht.
Succes, en hou ons op de hoogte..
Ja, Ik.
MOTM= superdeluxe afwerking en kwaliteit.
Afmeting is ongeveer 8.5 X 21 cm, kweenie precies wat nou de standaard modulemaat is in 19" termen, (1U, 2U enz) in ieder geval zijn de modules twee keer zo hoog als bv. Doepfer. Voor voeding is +15/-15 V nodig, maar zo'n bipolaire voeding is vrij eenvoudig zelf te bouwen. Qua ingangs-signaal is 10v nominaal nodig, dwz als je een module als effect-apparaat wil gebruiken zul je soms het lijnsignaal moeten opkrikken... zoiets.
MOTM= superdeluxe afwerking en kwaliteit.
Afmeting is ongeveer 8.5 X 21 cm, kweenie precies wat nou de standaard modulemaat is in 19" termen, (1U, 2U enz) in ieder geval zijn de modules twee keer zo hoog als bv. Doepfer. Voor voeding is +15/-15 V nodig, maar zo'n bipolaire voeding is vrij eenvoudig zelf te bouwen. Qua ingangs-signaal is 10v nominaal nodig, dwz als je een module als effect-apparaat wil gebruiken zul je soms het lijnsignaal moeten opkrikken... zoiets.
Attachments
JohnnyBusca
rocket scientist
Heb jij hem zelf gebouwd of laten bouwen?

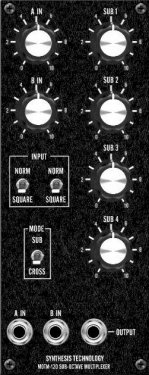

Ik heb de MOTM 120 sub-octaaf multiplexer/modulator (zie plaatje in vorig bericht), krankzinnige geluiden... zelf gebouwd, de handleidingen zijn super-gedetailleerd en alles zit erbij, tot en met twee soorten soldeertin. Rechtstreeks besteld via creditcard: dan moet je wel nog rekenen op wat invoerrechten... Ik ben nu bezig met Oakley spullen, en als alles af is heb ik een complete modular met spul van Paia, MOTM en Oakley en zelfbouw, en omgebouwde spulletjes.
heb je die Oakley modules ook als zelfbouw besteld ? de kits lijken mij niet alle komponenten ( pots, frontpaneel, .. ?) te bevatten of begrijp ik het fout ?
iemand misschien nog ervaring met Blacet modules ?
http://www.blacet.com
iemand misschien nog ervaring met Blacet modules ?
http://www.blacet.com
Dat klopt, Oakley kits bevatten niet alle componenten, maar zijn dan ook een stuk goedkoper. Je krijgt een PCB met evt. moeilijk te krijgen onderdelen en potmeters. Het is een goede methode om PCB-tjes te verzamelen en ze af te maken als je tijd/geld ervoor hebt. En begin altijd met een goede voeding! Geen ervaring met Blacet, nog... Wou wel een Dark Star maar die zijn voorlopig op, geloof ik.
JohnnyBusca
rocket scientist
Hou ons aub op de hoogte. Klinkt als muziek in mijn oren!
MOTM zelfbouwkits
MOTM zelfbouwkits
Zoals in lang vervlogen tijden beloofd : een verslagje over mijn bestelde MOTM kits
Daar ikzelf geen superspecialist solderen ben, had ik mij voorgenomen om een voeding, lfo'te en een filtertje te bestellen, om eens te kijken of ik zoiets nu ineengezet krijg (en gellijk te kunnen testen zonder een dure OSC te hebben gekocht).
Vooreerst heb ik behoorlijk lang ( = enkele maanden ) moeten wachten alvorens ik de bestelde modules heb ontvangen, maar mogelijke oorzaak is dat ik voor de MOTM -950 voeding ben gegaan ( wegens ook +5V uitgang om ook met synthesizers.com compatibel te zijn ) dewelke eigenlijk nog niet bestond op het moment van de bestelling.
Na veel geduld kwam eindelijk toch alles toe.
De 3 bestelde onderdelen waren goed verpakt en onbeschadigd toegekomen, dus kon ik eindelijk aan de slag.
De instructies bevatten een algemene instructie die wat vertelt over kleuren codering weerstanden, polariteit van sommige komponenten, soldeertips, etc.
De instructie zelf is vrij uitgebreid en eenvoudig te volgen, om zo stap voor stap de komponentjes op te bouwen, kennis van elektrische schema's is geen vereiste.
Alle onderdelen zitten dan nog eens netjes verpakt in individuele zakjes per soort komponent.
De voeding was het eenvoudigste te monteren, dus daar dan maar mee beginnen :
schakelaartje en stekker monteren op het frontplaatje, de voorgeprepareerde draadjes vastklemmen en enkele draadjes solderen aan de trafo, mijn eerste module was bijna klaar, tot bleek dat de verdere aansluitingen niet overeenstemde met de instructie. Een mailtje gestuurd naar Paul van MOTM en op enkele uren tijd bericht terug gekregen dat ik per ongeluk de verkeerde trafo heb meegekregen en hij ASAP & FOC een nieuwe zou opsturen.
De voeding dan maar aan de kant geschoven en aan de quad LFO begonnen (MOTM-380) :
Deze kit had dezelfde gemakkelijkste montage moeilijkheidsgraad als de voeding (1/5), dus dat leek mij een logisch vervolg. De kit bevatte al iets meer componenten en er mochten eindelijk weerstanden, condensatortjes enzo op de PCB gesoldeerd worden. De instructies zijn echt eenvoudig te volgen en de kit is zeer gebruiksvriendelijk samengesteld : voorgesneden en getinde draadjes, zelfs het solduur wordt ruim voldoende meegeleverd in alle soorten die nodig zijn.
Van montage gereedschap heb ik tot hiertoe niet echt veel nodig gehad : een tangetje om draden mee te plooien, een cuttertje om draad mee te knippen, soldeerbout, enige sleutels en schroevendraaiers om wat vijzen en bouten mee vast te zetten. Het enigste dat ik nog niet had, was een fijn imbus-sleuteltje om de knoppen mee vast te zetten, maar dat is nu niet echt een grote investering
Het was in ieder geval een fijne zondagmiddagbesteding om dit relax ineen te steken, en een vrij profesioneel uitziende print en module als resultaat te hebben, als het nu nog werkt ... maar eerst dus wachten op de trafo voor de voeding om te kunnen testen.
Nu nog de filter ineensteken ( moeilijkheidsgraad 3/5 ), maar als dit goed werkt dan hebben we dr een hobby bij !!
Al wordt het ook wel wat afwegen tov synthesizers.com, daar dit toch nog iets goedkoper is, zelfs in verhouding tot de zelfbouwkits van MOTM. Misschien ook eens een Oakley module proberen, maar ik zie het nog niet zitten om die frontjes te laten maken en heb ook geen ervaring hoe gemakkelijk ik aan al die komponenten zou komen...
Enfin, ik hoop dat iemand hier wat aan heeft die eventueel twijfelt of dit doenbaar is of niet ( ik zou zeggen, als ik het kan, kan zowat iedereen het...)
als er intresse voor is, kan ik het verloop van de filter ook nog wel eens posten ( met eventueel een fotootje ofzo )
MOTM zelfbouwkits
Zoals in lang vervlogen tijden beloofd : een verslagje over mijn bestelde MOTM kits
Daar ikzelf geen superspecialist solderen ben, had ik mij voorgenomen om een voeding, lfo'te en een filtertje te bestellen, om eens te kijken of ik zoiets nu ineengezet krijg (en gellijk te kunnen testen zonder een dure OSC te hebben gekocht).
Vooreerst heb ik behoorlijk lang ( = enkele maanden ) moeten wachten alvorens ik de bestelde modules heb ontvangen, maar mogelijke oorzaak is dat ik voor de MOTM -950 voeding ben gegaan ( wegens ook +5V uitgang om ook met synthesizers.com compatibel te zijn ) dewelke eigenlijk nog niet bestond op het moment van de bestelling.
Na veel geduld kwam eindelijk toch alles toe.
De 3 bestelde onderdelen waren goed verpakt en onbeschadigd toegekomen, dus kon ik eindelijk aan de slag.
De instructies bevatten een algemene instructie die wat vertelt over kleuren codering weerstanden, polariteit van sommige komponenten, soldeertips, etc.
De instructie zelf is vrij uitgebreid en eenvoudig te volgen, om zo stap voor stap de komponentjes op te bouwen, kennis van elektrische schema's is geen vereiste.
Alle onderdelen zitten dan nog eens netjes verpakt in individuele zakjes per soort komponent.
De voeding was het eenvoudigste te monteren, dus daar dan maar mee beginnen :
schakelaartje en stekker monteren op het frontplaatje, de voorgeprepareerde draadjes vastklemmen en enkele draadjes solderen aan de trafo, mijn eerste module was bijna klaar, tot bleek dat de verdere aansluitingen niet overeenstemde met de instructie. Een mailtje gestuurd naar Paul van MOTM en op enkele uren tijd bericht terug gekregen dat ik per ongeluk de verkeerde trafo heb meegekregen en hij ASAP & FOC een nieuwe zou opsturen.
De voeding dan maar aan de kant geschoven en aan de quad LFO begonnen (MOTM-380) :
Deze kit had dezelfde gemakkelijkste montage moeilijkheidsgraad als de voeding (1/5), dus dat leek mij een logisch vervolg. De kit bevatte al iets meer componenten en er mochten eindelijk weerstanden, condensatortjes enzo op de PCB gesoldeerd worden. De instructies zijn echt eenvoudig te volgen en de kit is zeer gebruiksvriendelijk samengesteld : voorgesneden en getinde draadjes, zelfs het solduur wordt ruim voldoende meegeleverd in alle soorten die nodig zijn.
Van montage gereedschap heb ik tot hiertoe niet echt veel nodig gehad : een tangetje om draden mee te plooien, een cuttertje om draad mee te knippen, soldeerbout, enige sleutels en schroevendraaiers om wat vijzen en bouten mee vast te zetten. Het enigste dat ik nog niet had, was een fijn imbus-sleuteltje om de knoppen mee vast te zetten, maar dat is nu niet echt een grote investering
Het was in ieder geval een fijne zondagmiddagbesteding om dit relax ineen te steken, en een vrij profesioneel uitziende print en module als resultaat te hebben, als het nu nog werkt ... maar eerst dus wachten op de trafo voor de voeding om te kunnen testen.
Nu nog de filter ineensteken ( moeilijkheidsgraad 3/5 ), maar als dit goed werkt dan hebben we dr een hobby bij !!
Al wordt het ook wel wat afwegen tov synthesizers.com, daar dit toch nog iets goedkoper is, zelfs in verhouding tot de zelfbouwkits van MOTM. Misschien ook eens een Oakley module proberen, maar ik zie het nog niet zitten om die frontjes te laten maken en heb ook geen ervaring hoe gemakkelijk ik aan al die komponenten zou komen...
Enfin, ik hoop dat iemand hier wat aan heeft die eventueel twijfelt of dit doenbaar is of niet ( ik zou zeggen, als ik het kan, kan zowat iedereen het...)
als er intresse voor is, kan ik het verloop van de filter ook nog wel eens posten ( met eventueel een fotootje ofzo )
JohnnyBusca
rocket scientist
Re: MOTM zelfbouwkits
Re: MOTM zelfbouwkits
Succes!
Heb je nog invoerrechten moeten betalen en zo ja, hoeveel procent?
Re: MOTM zelfbouwkits
Zekers!!! Doen!
Succes!
Heb je nog invoerrechten moeten betalen en zo ja, hoeveel procent?
Ik ben ook benieuwd naar de invoerrechten...
En zijn ze ook stand-alone te gebruiken?
Dus kan ik gewoon een filter bestellen en die meteen gebruiken zonder andere modules?
Lijkt me wel cool... af en toe een moduletje bestellen...
En zijn ze ook stand-alone te gebruiken?
Dus kan ik gewoon een filter bestellen en die meteen gebruiken zonder andere modules?
Lijkt me wel cool... af en toe een moduletje bestellen...
dat van die invoerrechten zal ik eens moeten checken thuis, want er is na vakantie zo'n hoop post toegekomen...
het filtertje is inderdaad stand alone te gebruiken. Vergeet niet dat je wel een voeding nodig hebt voor de stroomvoorziening, maar deze kun je dan ook nog gebruiken voor latere modulletjes mee op aan te sluiten.
op deze manier kun je dus je eigen patchable analoog multieffect bouwen als je dat zou willen. Mijn bedoeling is om ook nog wel wat OSC's aan te schaffen, maar waarschijnlijk zullen deze geen MOTM's worden maar synthesizers.com, maar alles dus stap voor stap ( kwestie de kosten wat te spreiden )
eerst trouwens eens zien of mijn eerste modules zullen werken !!!
het filtertje is inderdaad stand alone te gebruiken. Vergeet niet dat je wel een voeding nodig hebt voor de stroomvoorziening, maar deze kun je dan ook nog gebruiken voor latere modulletjes mee op aan te sluiten.
op deze manier kun je dus je eigen patchable analoog multieffect bouwen als je dat zou willen. Mijn bedoeling is om ook nog wel wat OSC's aan te schaffen, maar waarschijnlijk zullen deze geen MOTM's worden maar synthesizers.com, maar alles dus stap voor stap ( kwestie de kosten wat te spreiden
)eerst trouwens eens zien of mijn eerste modules zullen werken !!!
JohnnyBusca
rocket scientist
Audio signalen zijn wel veel zachter dan VCOs en dergelijke, dus je gebruikt niet het totale bereik van je filter.
Een Ext. input module of een simpele versterker zul je er tussen moeten hangen.
Twiki
Stamgast
Omdat alle signalen bij elkaar opgeteld worden aan de ingang van het filter(er zit gewoon een mixer voor), kun je een weerstand aan de ingang makkelijk vervangen door een kleinere. Als alle weerstanden aan de ingang van de sommeerverster bijvoorbeeld 100k zijn kun je er 1 van vervangen door 1 van 10k, je audio signaal hoeft dan nog maar 1 Volt peak to peak te zijn. Als je het filter toch als kit laat komen is dat wel te doen lijkt me zo
JohnnyBusca
rocket scientist
1 Volt peak to peak is leuk.. vooral voor het noise level.Origineel geplaatst door Twiki
Omdat alle signalen bij elkaar opgeteld worden aan de ingang van het filter(er zit gewoon een mixer voor), kun je een weerstand aan de ingang makkelijk vervangen door een kleinere. Als alle weerstanden aan de ingang van de sommeerverster bijvoorbeeld 100k zijn kun je er 1 van vervangen door 1 van 10k, je audio signaal hoeft dan nog maar 1 Volt peak to peak te zijn. Als je het filter toch als kit laat komen is dat wel te doen lijkt me zo
Maar goed. Het kan wel! Vergelijkbare discussies
