Welk Akai board is dit dan??

[BasicSystem]

Was wat aan het opruimen kom ik ineens een Akai expansion board tegen.
Op de doos staat piano board. Volgens mij ooit eens gekocht om in mijn
S3000XL te stoppen. ff wat nagezocht maar volgens mij bestaat er helemaal geen pianoboard
voor de s serie. Het is iig niet het filterboard of het Fx board.

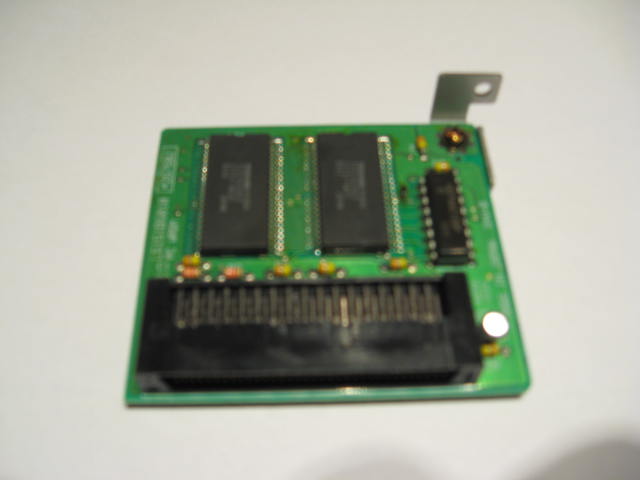

Zie foto. Iemand een idee welk board het dan wel is??



[daan79]

Misschien helpt een scherpere ons de codes van de ic's te lezen



[BasicSystem]

Krijg de foto's niet zo scherp dat dat te lezen is maar op de 4 grotere IC's staat:

Toshiba 9418EA1
TC5316200CF
L5151-W01 (en resp. W02, W02 en W03 op de andere 3 ic's)
D550 (resp. D551, D552 en D553 op de andere 3 ic's) Japan



[vinnieq]

In de Casio GZ/500 is de TC5316200CF een sound source ROM ? ( http://www.loscha.com/scans/casio_gz_500_[ET].pdf)



[neuromancer]

Zou dat een flash memory board kunnen zijn?



[etaoin]

TC5316200CF is een masked ROM, dus geen flash.
Ik gok dat het toch gewoon is wat op de doos staat...

Ik meen er ooit ook wel wat over gelezen te hebben jaren geleden toen ik met boards voor mijn S2000 bezig was. Hij zal in ieder geval behoorlijk zeldzaam zijn.

Staat er niet een typenummer van Akai op de printplaat?



[Niel]

behoorlijk zeldzaam

Kaatjing !!!



[lcasei]

misschien een PM76?
was vroeger een optie voor de MX1000 van akai



[BasicSystem]

Op de printplaat staat L5151B5010 en 426760J
en: Made in Japan 94V-0

Plaatje zit niet in de originele doos.



[mikemix]

Wellicht helpt het om te weten wat je allemaal van Akai hebt gehad.....?!



[marcuuu]

Volgens mij is het een memory module voor een Akai S3000 (i)

http://www.thomann.de/be/mutec_dmc08_8mb_akai.htm

Zijn zeldzaam los



[BasicSystem]

Alleen de S3000XL.
Heb het boardje jaren geleden gekocht voor heel weinig maar nooit geinstalleerd.
Het zou volgens de verkoper een piano expansion zijn voor de S3000XL.

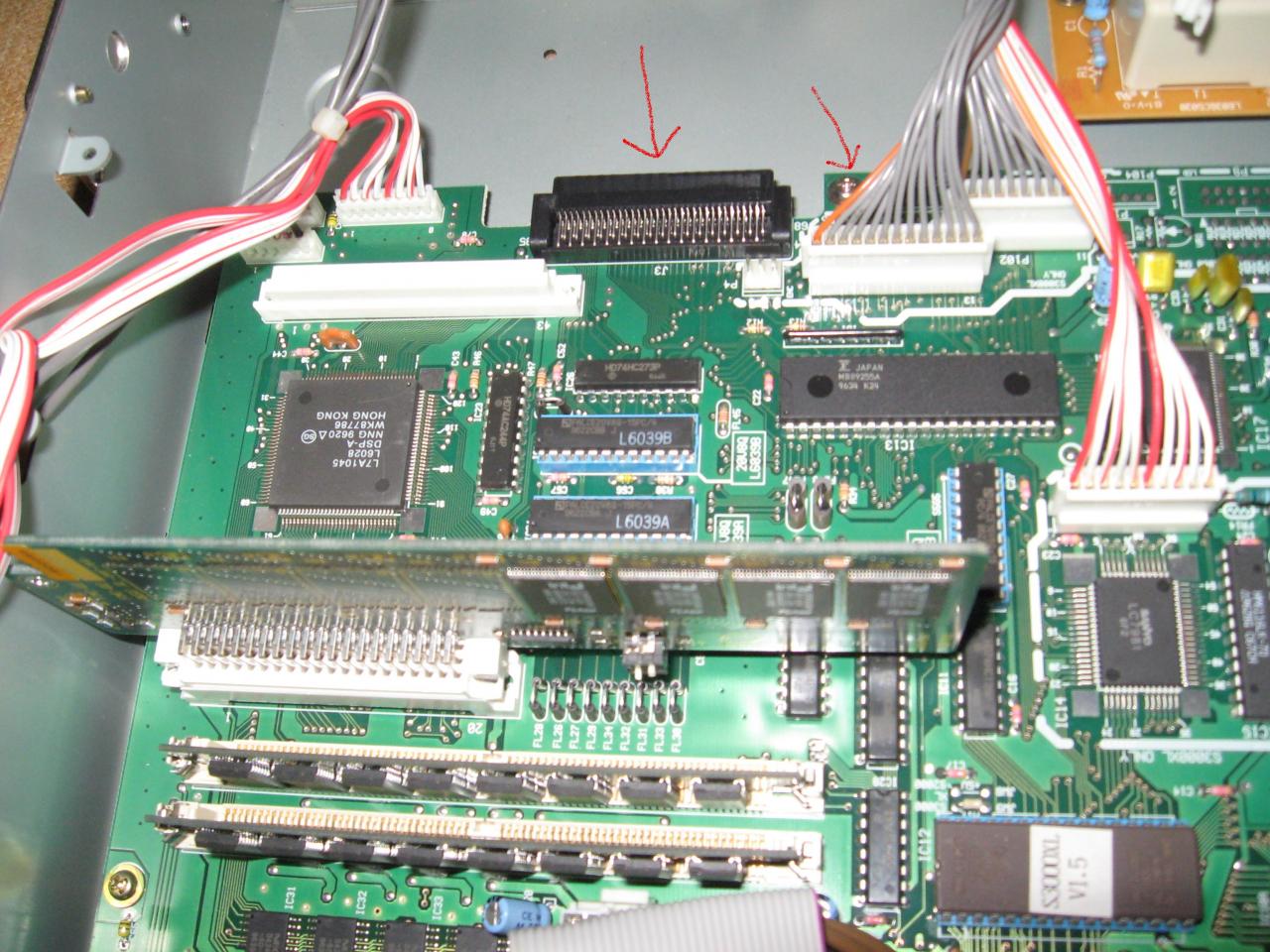

Heb de sampler ff open gemaakt en de enige slot waar het mogelijk in zou passen is het zwarte slot aan de voorkant (zie foto), maar dat past net niet, de schroef van het main board zit in de weg (of het expansion boardje is net te breed, tis maar hoe je het bekijkt)

Op het boardje staat ook nog NCMK-C2x



[BasicSystem]

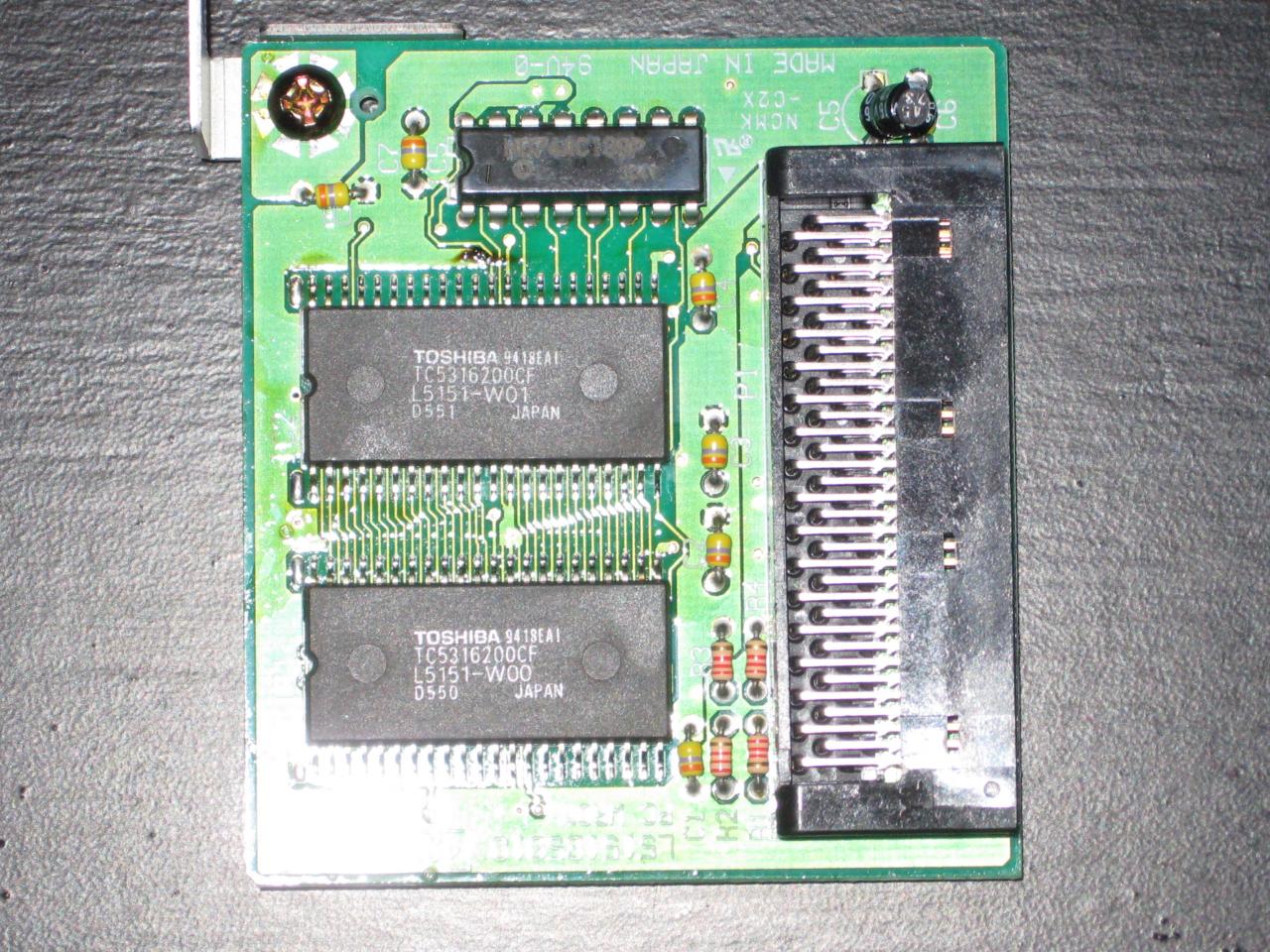

Betere foto van het boardje:



[marcuuu]

Alleen de S3000XL.
Heb het boardje jaren geleden gekocht voor heel weinig maar nooit geinstalleerd.
Het zou volgens de verkoper een piano expansion zijn voor de S3000XL.
Heb de sampler ff open gemaakt en de enige slot waar het mogelijk in zou passen is het zwarte slot aan de voorkant (zie foto), maar dat past net niet, de schroef van het main board zit in de weg (of het expansion boardje is net te breed, tis maar hoe je het bekijkt)

Op het boardje staat ook nog NCMK-C2x

Verkopen kan zo veel zeggen.. Is geen optie voor de S3000Xl. Anders was dat al lang als optie bekend. Niet dat ik op een piano expansion zit te wachten



[BasicSystem]

Nu met foto



[BasicSystem]

Wie heeft er een Akai S700??

Wie heeft er een Akai S700??

Ik heb hier een Akai boardje dat mogelijk een geheugenmodule is van een Akai S700 maar ik weet het niet zeker. Ik heb het hele internet afgezocht maar kan geen plaatje vinden om te vergelijken.
Wie heeft er een Akai S700 en zou even van binnen willen kijken of het ook echt een boardje is van de S700?

plaatje: https://www.synthforum.nl/forums/attachment.php?attachmentid=65936&stc=1&thumb=1&d=1293111090



[vinnieq]

Ik denk dat je beter richting S01 of S3000 kunt zoeken.



[etaoin]

Die foto is geen board voor de S700. Het is sowieso een ROM board hadden we hier op het forum al vastgesteld. Het RAM board voor de S700 heeft meer chips en vooral ook DRAM chips.



[R-ond]

Ik heb hier een Akai boardje dat mogelijk een geheugenmodule is van een Akai S700 maar ik weet het niet zeker. Ik heb het hele internet afgezocht maar kan geen plaatje vinden om te vergelijken.
Wie heeft er een Akai S700 en zou even van binnen willen kijken of het ook echt een boardje is van de S700?

plaatje: https://www.synthforum.nl/forums/attachment.php?attachmentid=65936&stc=1&thumb=1&d=1293111090

synthiaks is een die hard ! met 5 ? ofso in zn rackio



[synthiaks]

Nope, ben geen fan van de s700. De s612 is mijn machine... my precious....
