Is misschien ook niet helemaal handig en ook een beetje overdreven voor dit project, het was alleen iets wat ik zelf nog eens in de planning had staan.R. Koppes schreef:
Word deze thread wel eens goed gelezen ?
een simpele en goedwerkende lfo is in deze thread al eerder geplaatst.
Ha ha, inderdaad door het grote enthousiasme zijn de eerdere berichtjes wat ondergesneeuwd
Lijkt me een prima ontwerp!
Maar ik denk, dat als we op deze manier nog een tijdje doorgaan, dat we in no time hier een modulaire synth gaan krijgen
Stabby
Ouwe rot
Een LFO kit is dan wel zonder PCB, maar dat zal wel makkelijk te bouwen zijn op een veroboard.
Stabby
Ouwe rot
Ik lees net dat je voor die LFO 3 opamps nodig hebt. Zo eenvoudig is dat toch niet?
Dit is blijkbaar de PCB lay-out:
http://www.technoshamanarchist.net/pictures/LFO_PCB.pdf
Dit is blijkbaar de PCB lay-out:
http://www.technoshamanarchist.net/pictures/LFO_PCB.pdf
Attachments

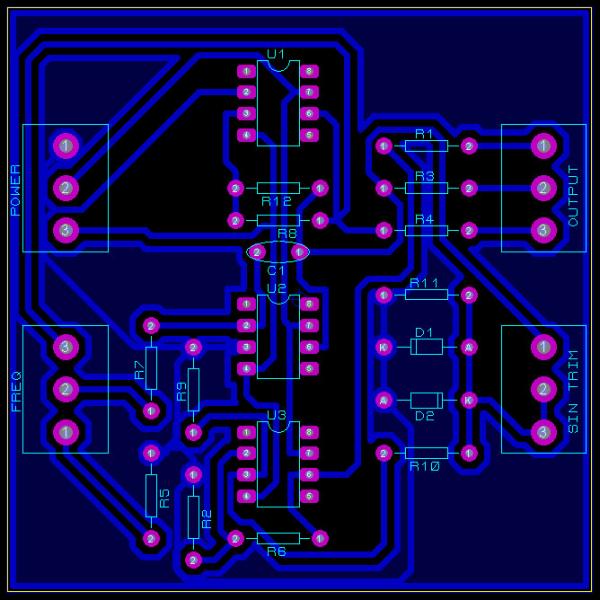

OK, ik heb zojuist een pcb geschets voor de lfo.
Check http://www.freetocreate.nl/resynth/content/SCHEMATICS/lfo%20ontwerp.pdf
Eerste test versie, dus eerst weer een proef pcb..!!
Check http://www.freetocreate.nl/resynth/content/SCHEMATICS/lfo%20ontwerp.pdf
Eerste test versie, dus eerst weer een proef pcb..!!
goed werk weer mannen
als de lfo frequentie schakelbaar is zou idd mooi zijn, 20Hz is net wat weinig om lekker te oscilleren
ik wil niet te hard van stapel lopen, maar zullen we maar meteen een LFO pcb lijstje maken
01) soul c (2)
als de lfo frequentie schakelbaar is zou idd mooi zijn, 20Hz is net wat weinig om lekker te oscillerenik wil niet te hard van stapel lopen, maar zullen we maar meteen een LFO pcb lijstje maken
01) soul c (2)
Stabby
Ouwe rot
Ik heb geïnformeerd naar Futurlec (waar ik de meeste onderdelen vandaan haal) en soms duurt het 3 weken om toe te komen, soms langer dan een maand of zelfs 2 maanden. Voor verzending kies ik wel de snelste verzendoptie ("Courier (Fedex/DHL/UPS - 2 to 3 days)").
Maar het blijft een risico. Ik zou hierover graag van jullie horen.
Maar het blijft een risico. Ik zou hierover graag van jullie horen.
goed werk weer mannen
ik wil niet te hard van stapel lopen, maar zullen we maar meteen een LFO pcb lijstje maken
01) soul c (2)
01) soul c (2)
02) SynnyS (4)
Of kun je die LFO ook wel naar 2 filters toe sturen? wil een LFO op een stereo hipass en een LFO op een stereo lowpass..
electrodancer
Ouwe rot
...nou het schijnt dus zo te zijn dat anderen dit project hebben overgenomen
bedankt voor het overleg met de mensen die hun tijd en geld al gestoken hadden.......
-in het opzetten van deze draad...
-in het belichten, etsen, boren, fluxen en verzenden van de test pcb's...
-ik had ook aangegeven om een run pcb's hiervoor te willen maken...
Enfin als dit wederom de manier is waarop dingen gaan hier,
zal ik mijn diensten niet meer aanbieden, sorry hoor
mvg
vincent
bedankt voor het overleg met de mensen die hun tijd en geld al gestoken hadden.......
-in het opzetten van deze draad...
-in het belichten, etsen, boren, fluxen en verzenden van de test pcb's...
-ik had ook aangegeven om een run pcb's hiervoor te willen maken...
Enfin als dit wederom de manier is waarop dingen gaan hier,
zal ik mijn diensten niet meer aanbieden, sorry hoor
mvg
vincent
Hoho wacht even, dit heb ik niet begrepen... dit is niet pluis !
Ik had niets meer gehoord van je en ook niet van de test pcb... en we wilden toch verder gaan..
Mocht je nog een run willen maken doe een voorstel...ik heb (nog) net niet besteld...dus het kan nog :-)
NB: Ik wilde nml ook nog vragen of je de lfo wilde proef etsen....
Ik had niets meer gehoord van je en ook niet van de test pcb... en we wilden toch verder gaan..
Mocht je nog een run willen maken doe een voorstel...ik heb (nog) net niet besteld...dus het kan nog :-)
NB: Ik wilde nml ook nog vragen of je de lfo wilde proef etsen....
Bonnefooi
Ouwe rot
Je bent al even niet meer actief geweest in dit topic volgens mij?
Dingen zijn dus wellicht langs je heengegaan en anderen hebben er (in hun enthousiasme) vast geen erg in gehad, noch de intentie om je te passeren..
Verder denk ik dat het bestellen van 100pcb's wel zo makkelijk is ipv zelf fabriceren?
Je hebt geen reden om je gepasseerd te voelen Vincent!
Ik denk dat iedereen jouw werk wel waardeert!!
Stop dus aub niet met je diensten aanbieden
electrodancer
Ouwe rot
nou dat is misschien een beetje waar ...ben zelf ook bezig in en om mijn huis
maar iedereen weet mij te vinden indien nodig, ik volg de draad...en ik beantwoord ook gewoon pb en email
ik heb test pcb s gemaakt ..en heb deze verstuurd, en ik zat op goedkeuring te wachten...er zat nog vakantie tussen (en dit ligt voor iedereen ook anders,ik ben vorige week terug gekomen)
ik heb er zelf ook een gebouwd maar de mijne werkte niet, ik twijfelde eraan of de pcb layout wel klopte en heb daarna van de verstuurde test pcb s een hele tijd niets vernomen of die wel het wel deden.
en ik doe het pcb gebeuren op de ouwe manier (alles met de hand)...en ik kan toch niet op tegen fabrieks-prijzen...
maar iedereen weet mij te vinden indien nodig, ik volg de draad...en ik beantwoord ook gewoon pb en email
ik heb test pcb s gemaakt ..en heb deze verstuurd, en ik zat op goedkeuring te wachten...er zat nog vakantie tussen (en dit ligt voor iedereen ook anders,ik ben vorige week terug gekomen)
ik heb er zelf ook een gebouwd maar de mijne werkte niet, ik twijfelde eraan of de pcb layout wel klopte en heb daarna van de verstuurde test pcb s een hele tijd niets vernomen of die wel het wel deden.
en ik doe het pcb gebeuren op de ouwe manier (alles met de hand)...en ik kan toch niet op tegen fabrieks-prijzen...
Bonnefooi
Ouwe rot
Begrijpelijk inderdaad, niets meer dan lof verder hoor dat je er tijd in wilt steken!
Scheelt je wel weer ca. 5000? gaatjes boren?
Scheelt je wel weer ca. 5000? gaatjes boren?
Rxke
Stamgast
3 u of 5 u hoog. Doepfer etc is 3 u, Moog etc 5
Bonnefooi
Ouwe rot
Hier een eenvoudig frontje...
Kan ik eventueel ook wat mee doen...
Wat is de standaard maat van modulair unit eigenlijk?
Ziet er goed uit!
Is het misschien mogelijk om deze frontjes in eurorack formaat te maken? Tevens met de mini jacks aan de voorkant?
Dit zal mijn eerste DIY avontuur worden en meteen de start van een eurorack systeempje.
Is het mogelijk om dit filter te voorzien van CV voor de diverse parameters? Dan gaat het echt leuk worden!
Dan ook gelijk de vraag of deze op de standaard doepfer bussboard aangesloten kan worden en gaat werken.. @ 12v dus?
Nog een hoop dingen uit te zoeken voor deze noob maar wellicht zijn er mensen hier die me een zetje in de juiste richting kunnen geven.. Neem aan dat ik niet de enige ben die dit filter in eurorack formaat zou willen hebben?
Ja,. binnen,.. maar gewoon even voor de goede voortgang,..begrijp ik nou dat je misschien ook pcb's gaat maken voor de lfo,..?
Of kan dat misschien op t zelfde boardje? (Niet t zelfde maar een v2.0 natuurlijk.)
Dan scheelt dat wel in de productiekosten stel ik me zo voor,. twee pcb's ipv 1 iets uitgebreidere,..
En ik heb liever ook niet 10 veroboardjes te knutselen terwijl t een dedicated pcb kan zijn!
Gewoon voor t zicht als je m openmaakt later,. staat zo knullig dan!
Ja daar dacht ik ook al aan, maar de een wil een dubbel filter de ander weer een andere aanpassing.
Dat kost uiteindelijk meer moeite en tijd, dan modulaire losse printjes... maar mocht er heel veel intresse voor zijn kan dat natuurlijk wel weer... :-)
Dat kost uiteindelijk meer moeite en tijd, dan modulaire losse printjes... maar mocht er heel veel intresse voor zijn kan dat natuurlijk wel weer... :-)
