[Diy] Ms20 Filter ... voor in peNdaal

[GentleG]

Hoi,

Net ook 1 gemaakt, leuk, maar....

1. Ik had geen 2x 680pF thuis, dus heb ik er 2x 1nF in gestopt,
de frequency gaat maar tot 1kHz ????

2. Na wat draaien aan de Frequency-pot (100k lin) brandde deze door ????

Als iemand suggesties heeft dan hoor ik het graag
Het werkt(e) trouwens op een gestabiliseerde 9V voeding

Groeten



[Hilltree]

1nF doet het ook,dat geeft geen problemen.
In principe is mag er aan de maximale frequentie niet echt veel veranderen,[wel iets] hoogstens dat het bereik wat anders is.

Hoe bedoel je dat er wat door brand ?
Als je aan de freq pot draait en die 2 condensatoren kapot gaan ?
Dat mag dus niet gebeuren en kan alleen denkbaar als er brute wisselspanning op de voeding en de freq potmeter staat , of dat je 2 verkeerde weerstanden na die freq potmeter hebt gebruikt .
Dus niet de aanbevolen 100k ohm



[GentleG]

Hoi

Bedankt voor de reactie,
Het werkte een paar minuten

De pot zelf is doorgebrand

Ik zal vanavond eens een andere eraan solderen
En nog eens alle weerstanden controleren

Met de resonance en de frequency open op lp ligt de laagste piek rond 1kHz,
zou voor m'n gevoel een stuk hoger mogen.



[Hilltree]

Als de freq potmeter doorbrand , betekent gewoon dat je een te lage waarde voor deze gebruikt hebt.
Tussen de 50k en de 250k is mooi voor deze.
100k is dus ideaal.....
Heb je toevallig een 100 ohm versie gebruikt ?
Of de p van de potmeter [middencontact ] aan de ground/min .
Dan brand die ook pas door als je deze naar de + regelt



[GentleG]

alweer bedankt,

zometeen ligt alles in bed
en kan ik er eens rustig naar kijken



[GentleG]

nieuwe pot en het werkt al ruim een half uur,
ik zal dus wel pech gehad hebben met de pot.

Drie dingen die me nu opvallen:
1. met 2x 1nF (ipv 2x 680pF) kom ik maar tot 1 kHz maximaal
2. met de Freq pot dicht (naar aarde) valt het signaal helemaal weg, ook in highpass... misschien moet ik daar maar eens een klein weerstandje tussen zetten
3. Met Reso (ver) open krijg ik zonder input bijna een saw (alle harmonische boventonen, even en oneven) ipv een sine.

Suggesties weer altijd welkom, met name over 1.



[Hilltree]

cool

Bij punt 1 toch maar proberen wat 680nF aan te schaffen ? [ of in de buurt]
Vreemd eigenlijk omdat condensatoren toch al een grote tolerantie hebben.

Dat wegvallen , bedoel je gewoon totaal sluiten ?
Dat is normaal bij dit filter.

En het totaal over de kop gaan bij vol open, is ook normaal.

Wil men de laatste 2 niet kan men hier een weerstand of [instel]potmeter er tussen plaatsten.
Bij de freq onder het onderste potmeter pootje en ground [ 10 tot 25 kohm]
bij de res tussen onderste potmeter pootje en vr [ 10 tot 25 kohm]



[GentleG]

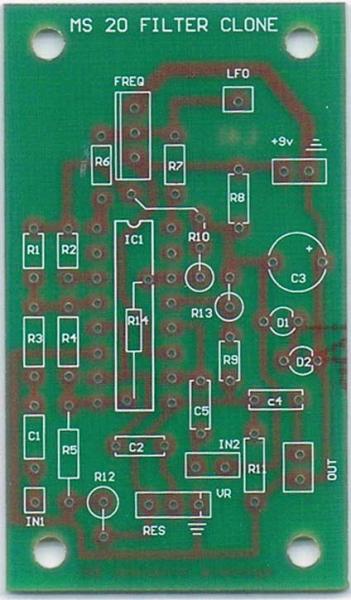

Mijn pcb (de miniatuur jpg) is iets anders dan die in de pdf.

Maar goed,
het grootste probleem bijft dat het filter zowel in hp als lp maar tot 1kHz gaat



[GentleG]

Ik had nog een pcb, deze heb ik net ook gesoldeerd en...

Precies hetzelfde:
Ik zet de resonance een beetje open zodat je de piek hoort en ziet (Wavelab)
En die gaat maar tot 1kHz

Heel heel vreemd.



[JanDavid]

Ben ik weer!

Ik en Synnys hadden dit probleem (precies hetzelfde) dus ook al een stuk of vijf pagina's geleden.
Sterker nog! Mijn freq pot is ook doorgebrand! Maar dit is wel gebeurd nadat ik de 2 100K weerstanden had vervangen door 47k die direct aan de freq-pot vastzitten, om te kijken of dat misschien wat met de hoogste frequentie zou doen... en volgens mijn electrotechniek-vriendjes zou dat wel eens de reden kunnen zijn dat hij doorbrandde.

Maar dit zijn dus al 4 mensen met exact hetzelfde probleem.. Zit er niet gewoon iets fout op de pcb? Of zien we allemaal iets over het hoofd ofzo?

Ik heb het namelijk een beetje opgegeven, heb echt alles gecheckt.



[Guest]

Ik heb er nu 4 gemaakt en die werken allemaal goed...PCB lijkt mij dus goed.



[JanDavid]

Zou jij voor mij even willen meten hoeveel volt er op het Vr punt hoort te staan dan?
Dat lijkt me iig een begin..



[BIAM]

Zou er dan toch verschil zijn tussen de LM13600 en de LM13700?



[j.baars]

nou, een ding is iigv zeker.
als je het schema netjes volgt dan ik het onmogelijk om de potmeter door te laten branden...
de enige manier om dat dan voor mekaar te krijgen is door de loper met de massa of de + te verbinden.

mijn enige puntje van kritiek is de aansturing voor de lfo, dat gaat zo niet echt fatsoenlijk werken...



[Hilltree]

mijn enige puntje van kritiek is de aansturing voor de lfo, dat gaat zo niet echt fatsoenlijk werken...

Je hebt eigenlijk wel gelijk.
Het is een vlugge en erg botte oplossing....... maar het werkt wel
Daarom heb ik in het begin van deze thread ook al verteld dat ik het lfo gebeuren eigenlijk aan een ander overlaat om een goede oplossing voor te vinden [ivm tijd]

Zie hieronder hoe de botte lfo werkt



[jwhagenbeek]

hmmm frustraties!

heb nu al meerdere (3) keren het filtertje gebouwd op zowel perfboard als stripboard en geen enkele keer deed ie t!!! Alle versies reageerden hetzelfde, geen resonance en de freq pot doet vrijwel niks. Elke versie 20x gecontroleerd met t schema en alles klopt! maar wat mij opvalt aan een fototje van bestukte van Hilltree is dat zn condensators ronde schijfjes zijn en bij mij blauwe blokjes... misschien verkeerde condensators? toch vreemd dat ik voor alle 3 de versies los naar de winkel ben gegaan met de bom en nooit dezelfde condensators heb meegekregen als Hilltree gebruikt. Moet ik er iets bij vermelden om de goede spullen te krijgen?



[jwhagenbeek]

op een ander forum wordt over het stripboard layout dit gezegd:

As far as wiring goes res 1 is attached to h 19 (Vr?) and freq 1 goes to ground with freq 3 to the 9v line a

I also have the dc jack ground going to both grounds, not sure if that needs to be the case or not, but it works as it is.

I've changed the input and output caps to 220n and 470n, seems to have more bottom end, would that do it? Also changed the 2 100ks from pin 1 & 16 to 56k. Would that allow more bottom end as well as high end?


maar ja ook dat gechecked en had ik al op de juiste plek zitten... wat gaat er nou mis!



[jwhagenbeek]

okee mijn fout... t ding waar ik m achter zette had geen goede aarding schaam
werkt nu super!
ik heb een 20K weerstandje tussen de freq pot en de ground geplaatst omdat ie plopte als ik m helemaal dicht draaide. ook heb ik een instelpot gezet in serie met de res pot omdat ik vond dat ie te snel in resonance ging. nu gewoon een lekker klinkend filtertje in mn orgeltje



[Rxke]

... plopte ..

plopte? geluid 'plop' of effectief kapot gaan?

of... ?



[vcovca]

Meh.. mijn Roland U220 & Yamaha TX81Z hebbe geen filter. Nou moet ik er twee maken.
