[Diy] Ms20 Filter ... voor in peNdaal

[R-ond]

Hallo kom hier erg laat binnenwandelen...maar zijn er nog PCB's te koop?

tsjek r.koppes
heb ze net besteld



[R. Koppes]

Is er intresse in een nieuwe batch...ben namelijk nu echt door mijn voorraad heen !!

Ik hoor het graag, dan kan ik ze weer aanbieden voor 5,- ut stuk.... :-)



[fietslala]

Cool! Ik ben ook geïnteresseerd in drie stukken...



[Draakje]

Ik ben weer eens met het filtertje bezig geweest, en ondanx dat het een mooi filtertje is, stoor ik me ook wel aan sommige dingen.
Misschien had ik te hoge verwachtingen, of ben ik gewoon verwent, met mijn ms-20 en x-911. Als klein projectje is het een superding!, maar ik zou het niet erg vinden om er wat meer aan te solderen als dat de kwaliteit verbeterd.
Aangezien er erg veel printjes van verkocht zijn vroeg ik me af of mensen nog verbeteringen of aanpassingen hebben gedaan die ze hier zouden willen delen.

Zo vind ik het toch erg jammer dat het filter niet helemaal open gaat, en dus altijd mooi heldere frequenties van je origineel afsnoept. Ik heb de dry/wet regeling toegepast maar vind dat nog niet zaligmakend.
Ook lees ik op sommige plekken dat het bv clipping/distortion diodes in het feedback-path mist. En kwam ik onderstaande quote nog tegen:

Mate van clippen is overigens te variëren om een/of meerdere diode of een zener ,parallel over de ingang te plaatsen.
Dus na de .01uF ingang buffer condensator.
In principe kan dit zelfs voor of na elke versterker trap.
Het hele karakter van dit filter is hierdoor te veranderen.
Ook een simpel r/c brugje ervoor veranderd het hele karakter van het filter , elk component is dan klank bepalend.
......
Maar.. dan word het circuit 2x zo groot , en dus ook eigenlijk te groot voor het synthforum.
Ik probeer toch wat meer mensen te bereiken, met wat eenvoudiger projecten



[jwhagenbeek]

zijn der eiglijk meer filters [evt modulair ...] die een feed back + /- funtie hebben

nog niet eerder gezien maar ik vond t niet echt geweldig die -functie. moeilijk controleerbaar en te slopend



[R-ond]

nog niet eerder gezien maar ik vond t niet echt geweldig die -functie. moeilijk controleerbaar en te slopend

das dus pziez wat de jomox resonater ..zoow dik/ slopend maakt ...;-]
op hats lichte sounds werkt t ook beter



[jwhagenbeek]

ik vond t niks en snapte eigenlijk ook niet helemaal wat t inhield... is het een inverted amplitude op het feedback signaal?



[Stabby]

Iemand nog interesse in PCB's? Ik heb er 5 over voor €5 per stuk + verzending.

Ik kan ook een gedeeltelijke kit aanbieden, maar deze is net niet compleet!

1x LM13700
2x single line switch
2x double line switch
4x knop voor potmeter
5x rode LED
1 batterij 9V
4x 1k weerstand
6x 10k weerstand
6x 100k weerstand
3x 220k weerstand
1x 680pf condensator
5x 820pF condensator
3x 0,1uF condensator
2x 10uF condensator

Nogmaals dit is niet compleet! Je hebt hierbovenop nog 1 condensator van 680pF, een battery clip en 3 potmeters van 100k nodig! (en behuizing uiteraard)



[luze]

Ik heb eindelijk ook de print af gesoldeerd. Ik had in eerste instantie één led verkeerd om maar nu zit dat zoals het hoort alleen branden de led's continu en ik hoor geen geluid. Is nu de IC kapot of wat anders? alles lijkt goed te zitten en goed gesoldeerd.



[JanDavid]

Als je nog een spare LM13700/13600 hebt liggen, probeer die er even in te klikken, want bij mij brandde dat ding echt om de haverklap door, dus kan goed zijn dat die kapot is als je een circuit-fout hebt gemaakt.



[PWM]

Stop hem er dan nog maar niet in. Als je printje nu een fout heeft waardoor de LM doorbrand kan je er donder op op zeggen dat dat weer gebeurt.



[luze]

Nou ik had er maar 1 dus ik zou wel wat nieuwe bestellen.



[JanDavid]

Goed punt inderdaad.

Check eerst of al het andere goed zit en meet vooral of er geen 9v binnenkomt op de punten van de LM waar het niet moet voordat je hem erin klikt.

Maar dat dit ding niet helemaal opengaat is dus normaal? Heb echt uren lopen zoeken naar een fout maar niks gevonden. En echt te weinig verstand van electronica om het schema aan te passen zodat het wel gaat.

Iemand een idee, want op zichzelf klinktie vet.



[JanDavid]

Ben trouwens al lang niet meer op deze thread geweest, maar nu ik zo een beetje terugblader zie ik veel mensen met doorgebrande potmeters.
Dat is mij dus ook gebeurd. Fik en alles.. en ik kan me niet herinneren dat ik een waarde heb veranderd, want hij deed het goed.



[MonoTron]

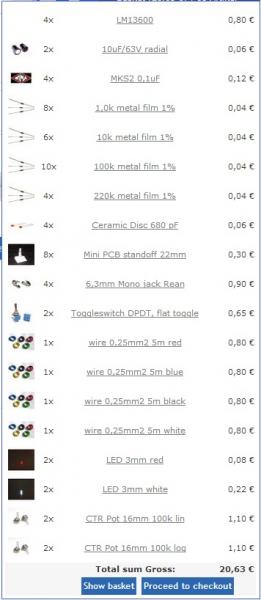

Let wel op: dit is voor acht filters en qua pots heb ik gekozen voor stereo pots, zodat ik 4 stereo filters heb. en de 4x wire hoeft er natuurlijk niet perse bij, maar mijn draad was bijna op vandaar

Bij Musikding overigens

prijzen zjin wel ex btw, maar als je een btw nr hebt, kun je tax free shoppen daar.

Shame on me, ik ga nu pas de onderdelen beginnen om het filter te maken. Ik heb 2 pcb's en ga twee mono filters maken.

Nu heb ik alles bij MusikDing in de winkelwagen, behalve de potmeters, omdat Synnys in bijgevoegd plaatje stereo filters bouwt en er ook stereo pots staan.

Moet ik dan andere pots bestellen omdat ik geen stereofilter maak??

Ik heb nu in mijn winkelwagen maar twee van deze: http://www.musikding.de/CTR-Pot-16mm-100k-lin
en twee van deze. http://www.musikding.de/CTR-Pot-16mm-100k-log



[MonoTron]

ow ja en wat zijn die pinnheaders nou eigenlijk? Heb ik die uberhaupt nodig als ik de bom van Synnys volg?

Dit is trouwens de BOM:



[Thepope2]

hele late, te gekke vraag, maar...

zijn er nog pcb's?

Cheers
JAn



[Hilltree]

pinnheader is een verzamelnaam voor pennen die je door de pcb heen drukt om een draad oid aan te solderen.
Voor een externe potmeter of zo.

Je kunt ook de draad direct aan de pcb solderen , maar dat staat niet zo pro



[MonoTron]

Thanks Hill! Dat maakt het een stuk duidelijker! Die heb ik niet, maar ben er niet rauwig om dat mijn kloon niet zo profi in elkaar wordt gesoldeerd. Ik hoop dat ik 'm aan de praat krijg



[Eddy Reddy]

Heeft er nog iemand pcb's en/of (al dan niet volledige) kits in aanbieding?
