[Diy] Ms20 Filter ... voor in peNdaal
- Thread starter Hilltree
- Start date
electrodancer
Ouwe rot
tjoooow
een pdf is het makkelijkste of iets wat ik met fotoshop kan openen.....
.......enne zonder fouten he
een pdf is het makkelijkste of iets wat ik met fotoshop kan openen.....
.......enne zonder fouten he
Hier de versie 1.0 ik heb er een foutje uit gehaald, en verder niets meer gehoord over het ontwerp.
Dus controleer het aub nog even... Succes met bouwen....
Mocht er nog uitbreidingen nodig zijn, dan kan ik die evt ook kunnen implementeren (lfo etc ?)
http://www.freetocreate.nl/resynth/content/SCHEMATICS/ms20%20filter%20diy%20layout.pdf
Dus controleer het aub nog even... Succes met bouwen....
Mocht er nog uitbreidingen nodig zijn, dan kan ik die evt ook kunnen implementeren (lfo etc ?)
http://www.freetocreate.nl/resynth/content/SCHEMATICS/ms20%20filter%20diy%20layout.pdf
IOStream
Werkt op 2 AA'tjes.
- Lid sinds
- 28 juli 2010
- Berichten
- 246
Mooi uitgelijnde PCB-layout, valt dus perfect te gebruiken als basis voor een gaatjesprintversie van deze filter.
Het valt me wel op dat een groot aantal weerstanden maar 5 mm ruimte heeft tussen z'n pins, wat voor de 'gewone' weerstanden eigenlijk te weinig is.
Ik neem aan dat deze verticaal gemonteerd moeten worden? In de meeste gevallen is er wel genoeg ruimte om naar 7,5 mm te gaan.
Het valt me wel op dat een groot aantal weerstanden maar 5 mm ruimte heeft tussen z'n pins, wat voor de 'gewone' weerstanden eigenlijk te weinig is.
Ik neem aan dat deze verticaal gemonteerd moeten worden? In de meeste gevallen is er wel genoeg ruimte om naar 7,5 mm te gaan.
electrodancer
Ouwe rot
ik ben bezig om een testprint te maken die is dit weekeinde wel klaar
om getest te worden door Hilltree en r.koppes en mijzelf...
om getest te worden door Hilltree en r.koppes en mijzelf...
IOStream
Werkt op 2 AA'tjes.
- Lid sinds
- 28 juli 2010
- Berichten
- 246

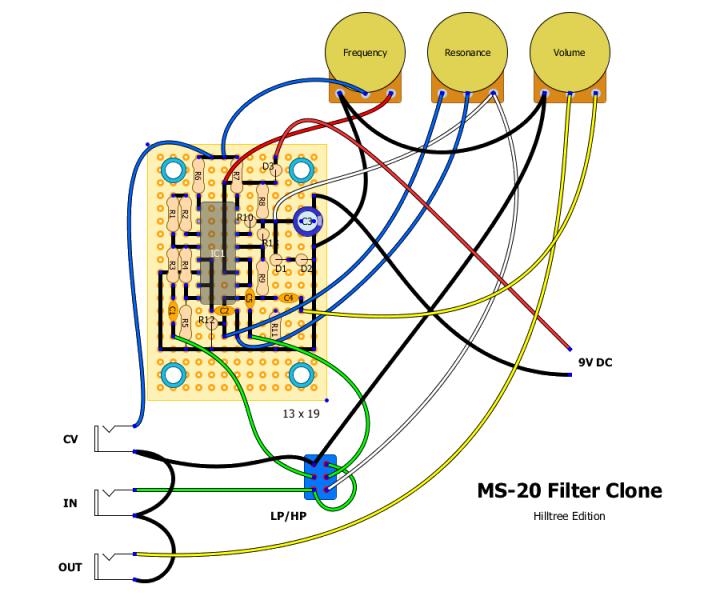

Voor wie niet de mogelijkheid heeft een printje te bestellen (of niet kan wachten): hier is alvast een perfboard-versie grotendeels gebaseerd op de layout van R. Koppes, met bijhorende componentenlijst:
Halfgeleiders
LM13600/LM13700 - IC1
Rode LED 3mm - D1, D2 (afgebeeld als verticale weerstanden)
Diode 1N400x - D3 (extra diode tegen verkeerde polariteit)
Weerstanden
1 kΩ - R3, R4, R8, R9
10 kΩ - R6, R11
100 kΩ - R1, R2, R7, R10, R13
220 kΩ - R5, R10
Condensatoren
680 pF - C2, C5
100 nF - C1, C4
10 µF - C3
Diversen
100kΩ lin - potentiometers "Frequency" en "Resonance"
100kΩ log - potentiometer "Volume" (mag ook lineair zijn, logaritmisch is aanbevolen)
Tuimelschakelaar DPDT - schakelaar "LP/HP"
Jacksocket naar keuze - aansluitingen "IN", "OUT" en "CV"
En dan dingen zoals een behuizing, adapteraansluiting en/of batterijclip, aan/uit-schakelaar, LED, true-bypass, ... Dat fantaseer je er zelf maar bij.
Let op de polariteit van de LED's die hier als weerstanden weergegeven zijn. Anodes (+) in de richting van de IC.
De zwarte lijnen zijn bruggen tussen de verschillende eilandjes van het bordje. Korte zijn vaak met de soldeerbout zelf te maken, langere maak je best door een pinnetje van een component te buigen en er tegen te solderen ipv volledig af te knippen.
De boel is nagekeken maar er kunnen nog steeds foutjes in geslopen zijn!
Verder ben ik ook nog een relatief simpele driehoek-LFO aan het uitwerken die hier mooi bij zou passen. Maar eerst deze mooie filter maken.
Halfgeleiders
LM13600/LM13700 - IC1
Rode LED 3mm - D1, D2 (afgebeeld als verticale weerstanden)
Diode 1N400x - D3 (extra diode tegen verkeerde polariteit)
Weerstanden
1 kΩ - R3, R4, R8, R9
10 kΩ - R6, R11
100 kΩ - R1, R2, R7, R10, R13
220 kΩ - R5, R10
Condensatoren
680 pF - C2, C5
100 nF - C1, C4
10 µF - C3
Diversen
100kΩ lin - potentiometers "Frequency" en "Resonance"
100kΩ log - potentiometer "Volume" (mag ook lineair zijn, logaritmisch is aanbevolen)
Tuimelschakelaar DPDT - schakelaar "LP/HP"
Jacksocket naar keuze - aansluitingen "IN", "OUT" en "CV"
En dan dingen zoals een behuizing, adapteraansluiting en/of batterijclip, aan/uit-schakelaar, LED, true-bypass, ... Dat fantaseer je er zelf maar bij.
Let op de polariteit van de LED's die hier als weerstanden weergegeven zijn. Anodes (+) in de richting van de IC.
De zwarte lijnen zijn bruggen tussen de verschillende eilandjes van het bordje. Korte zijn vaak met de soldeerbout zelf te maken, langere maak je best door een pinnetje van een component te buigen en er tegen te solderen ipv volledig af te knippen.
De boel is nagekeken maar er kunnen nog steeds foutjes in geslopen zijn!
Verder ben ik ook nog een relatief simpele driehoek-LFO aan het uitwerken die hier mooi bij zou passen. Maar eerst deze mooie filter maken.
Attachments
Last edited by a moderator:
Stabby
Ouwe rot
Dat ziet er nogal complex uit. Zou een veroboard layout niet eenvoudiger zijn?
Hilltree
Listen here, you little shit.
Hehe... eenvoudige veroboard versie stond al op de eerste pagina
https://www.synthforum.nl/forums/showpost.php?p=1353840&postcount=8
Hierboven staat een wat beter beschreven versie [ en met de lp/hp switch]
https://www.synthforum.nl/forums/showpost.php?p=1353840&postcount=8
Hierboven staat een wat beter beschreven versie [ en met de lp/hp switch]
Stabby
Ouwe rot
Hehe... eenvoudige veroboard versie stond al op de eerste pagina
https://www.synthforum.nl/forums/showpost.php?p=1353840&postcount=8
Hierboven staat een wat beter beschreven versie [ en met de lp/hp switch]
Die kende ik al, maar een veroboard layout met de lp/hp switch zou erg leuk zijn
IOStream
Werkt op 2 AA'tjes.
- Lid sinds
- 28 juli 2010
- Berichten
- 246
Hehe... eenvoudige veroboard versie stond al op de eerste pagina
https://www.synthforum.nl/forums/showpost.php?p=1353840&postcount=8
Hierboven staat een wat beter beschreven versie [ en met de lp/hp switch]
Dat weet ik, maar deze is dus mét de lp/hp-schakelaar zoals in het schema op pagina 3.
Dus je hebt nog de keuze tussen strip- en perfboard, bij deze.
Stabby
Ouwe rot
Ja ok, maar de veroboard lay-out heeft de LP/HP switch niet.
Maar wat sta ik hier te neuten, ik bestel toch gewoon de pcb
Maar wat sta ik hier te neuten, ik bestel toch gewoon de pcb
electrodancer
Ouwe rot
de test pcb s zijn inmiddels klaar om te verzenden..even geduld nog mensen....
elektrovolt
compuphonic
tof! ben benieuwd.
Hilltree
Listen here, you little shit.
Gelijk aangepast .
Dat is toch wel makkelijk als mod , om dat te doen
Dat is toch wel makkelijk als mod , om dat te doen
