[Diy] Ms20 Filter ... voor in peNdaal

Word toch eens tijd dat we iemand vinden die de pcb layout wil tekenen.
De persoon die het aanbood om dit te proberen , is niet meer aanwezig.
Electrodancer wil dit zonodig wel in zijn etsbak smijten.....

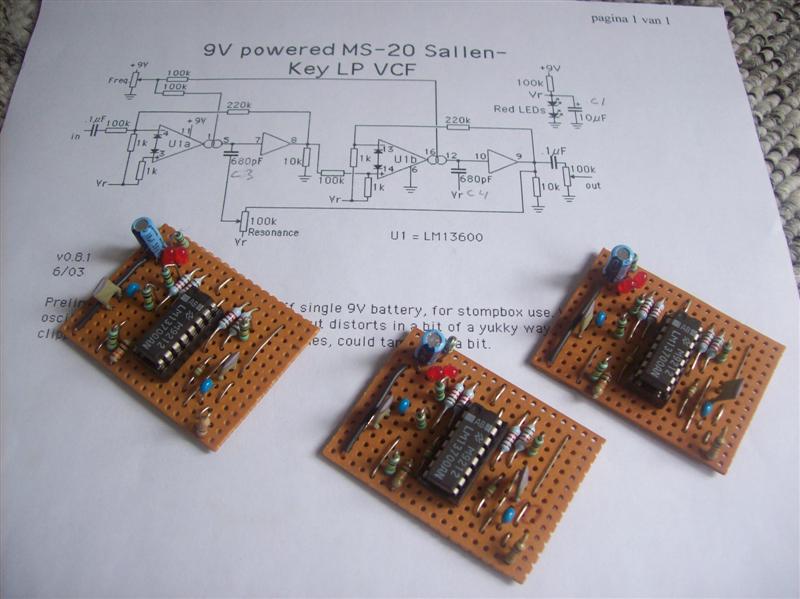

Bij mij is het op een stuk veroboard al bijna serie werk.
Ik prop dit filter nu bijna overal nu in :)
En volgens mij is dit al de achtste vero/pcb die ik hier van maak.

Het geheel heeft nu standaard 4 potmeters bij mij... cutoff - resonance- gain- dry/wet


Attachments

  • more ms20 filter.jpg
    more ms20 filter.jpg
    62,7 KB · Bekeken: 118
De stripboard layout zou ik ook wel heel blij van worden :) Ben ook maar een noob.

Oja, idd, dat is het stripboard van hierboven. Dacht dat er wat nieuwe revisies waren.

Dag Hilltree,

Het project ziet er mooi en inspirerend uit.
Wat ik me afvraag, heb je in je afgewerkte box meerdere printjes zitten?
Want ik zie toch wel meer dan 4 potmeters.
Is het evt nog mogelijk om een soort concluderende post te plaatsen voor de (zoals in pagina 1 van dit topic, voor technisch minder onderlegden, waaronder mezelf:) met daarin de benodigde onderdelen en layout.
Of kan ik nog steeds afgaan op die layout?

Ha WMonkAls je kunt bevestigen als de layout op pagina 1 nog steeds de meest up to date versie is dan lijkt me een nieuwe layout overbodig... Mocht het echter niet zo zijn, dan houd ik me van harte aanbevolen voor een layout. De onderdeeltjes kan is nog net zelf wel wel regelen :).

Dank!

Als je even snel wat wilt maken is de veroboard versie het leukste.

De onderstaande schema is het uitgebreidst , deze gebruik ik dus altijd.
Bij mij zit er overigens wel een dry/wet regeling bij , dit is een 100k potmeter net voor de out potmeter.
1 pootje van de pot naar de input , de andere poot net na de uitgangs buffer condensator , en de p [middencontact] naar de out potmeter
attachment.php

Wil wel een layoutje tekenen. En eventueel kitjes leveren, hoewel dat voor deze mij niet nodig lijkt. ;-)

Alle onderdelen zijn verkrijgbaar bij Newtone, dus dat is geen probleem. PCB's zouden velen hier erg waarderen :okdan:

De veroboard is ook best eenvoudig, maar met een PCB zou het nog eens de helft kleiner kunnen, wat wel heel indrukwekkend is.

Noobie alert.
Heb hem inelkaar gedrukt op een stripboard, maar nog niet aan de praat (LM13700 wordt binnen luttele seconden echt gloeiend heet en geen geluid) dus nog even alles goed nameten.

Maar, wat ik me afvroeg: Waar dienen die 2 LEDs in serie voor? Dienen die enkel voor de voltage drops, want licht gaan ze niet geven (of nauwelijks) lijkt me toch?

Noobie alert.
Heb hem inelkaar gedrukt op een stripboard, maar nog niet aan de praat (LM13700 wordt binnen luttele seconden echt gloeiend heet en geen geluid) dus nog even alles goed nameten.

Maar, wat ik me afvroeg: Waar dienen die 2 LEDs in serie voor? Dienen die enkel voor de voltage drops, want licht gaan ze niet geven (of nauwelijks) lijkt me toch?
Zit de LM chip goedom?

Als ik dit weekend tijd heb lijkt me een pcbtje tekenen geen probleem...
Evt pcb'tjes... ofzo...
