Ik heb een eerste deel van men DIY drumcomputer afgemaakt (midi en bd sd oh ch gebaseerd op 808 )
Het vervolg is rimshot en clap en dan zien we wel weer.
Hier is een demo, pad + drumloop die via MIDI nr drumcomputer wordt gestuurd:
Klinkt heerlijk! Die wil ik ook wel maken.
Maar klopt het dat de BD een beetje magertjes is? Ik heb je die klank ook niet zien aanpassen in het filmpje.
Thanks! Ik ben van de schema's vertrokken (http://ericarcher.net/) en heb dan zelf wat extra potmeters/ switches geplaatst. Nu zal t idd eens kijken zijn welke mods ik wil doen en dan wat extra drumgeluidjes maken.
Ik heb ook een microcontroller geprogrammeerd om MIDI om te zetten naar cv.
Het plan is om wat ervaring op te doen met bestaande circuits om dan zelf mss eens iets te ontwerpen.
Hij is leuk om mee te spelen en ik wil er nog 1! Misschien 8 stages, maar dan moet ik wel even geconcentreerd aan de tekentafel gaan zitten.
Helaas wilde hij niet soepel werken zoals ik hem in eerste instantie had bedoeld, zoals de serge programmer/ sequencer. Eigenlijk is hij nu alleen maar leuker. Hij draait op een binaire teller; de Q outputs activeren de kolommen. Er kunnen in tegenstelling tot serge/ makenoise/ synthwerks meerdere kolommen tegelijk actief zijn. Zo kun je quasi 16 staps sequences maken. Leuk!
In 2011 heb ik een goed werkende laserharp gebouwd. Helaas lukt het me niet de laser te filmen of te fotograferen.
De software voor de laserharp is geprogrammeerd in een Arduino.
Deze Arduino stuurt zowel de laser (aan/uit zetten), een spiegeltje en het hele midi gebeuren aan. De laser komt op de spiegel en blijft een fractie van een seconde op die positie. Daarna gaat de laser uit en wordt de spiegel iets verzet. De laser gaat dan weer aan.
Door dit in de software goed te timen, krijg je de illusie 10 losse laserstralen te zien die allemaal vanuit 1 punt beginnen. Dat is dus optisch bedrog, het is maar 1 laser.
Aan de harp is een lichtgevoelige sensor gekoppeld die licht op kan vangen van 532nm. Dat is groen licht.
Zodra ik mijn hand in een straal houd, zal het licht op mijn hand weerkaatsen en opgevangen worden door de sensor. De sensor stuurt dat terug naar de Arduino. Die Arduino weet exact op welke plek de spiegel dan staat en weet dus ook welke straal doorbroken wordt. Vervolgens stuurt de Arduino het juiste note nummer via midi naar buiten. Een synth speelt uiteindelijk de noot.
Er zitten nog wat handigheidjes in de harp. Zo heb ik een voetpedaal gekoppeld.
Met het ene pedaal zet ik de harp aan en uit. Met het andere pedaal kan ik van programma wisselen.
Er komen dan 10 nieuwe noten onder de stralen te staan. Je kunt dat visueel zien door een kleine animatie in de laser op het moment dat ik het pedaal in trap.
In totaal kan ik een stuk of tien verschillende banken met noten erin zetten. Je kunt zien in welke bank je zit d.m.v. een meerkleuren LED. De kleur bepaalt in welke bank je zit. Is de led rood, zit ik in bank 1. Is ie groen in bank 2, blauw in bank 3 en daarna komen de mengkleuren.
Tot zover de beknopte beschrijving van de werking.
Voor 2012 heb ik twee dingen gepland voor de harp.
Een krachtiger laser van minimaal 500mw in de harp zetten. De huidige laser is slecht zichtbaar en eigenlijk te zwak. Ik wist echter niet vantevoren of me dit ging lukken en heb daarom niet meteen een hele dure laser gekocht. Nu durf ik dat wel aan, maar een 500mw laser kost me ongeveer 800 euro. Duur grapje.
Het tweede wat ik voor elkaar wil zien te krijgen is vericale plaatsbepaling binnen de laserstraal. Dat geeft een leuke toevoeging aan het geheel. Nu kan ik alleen bepalen welke straal doorbroken wordt. Straks dus ook binnen de straal de verticale hoogte. Daarvoor ga ik een gemodificeerde wiimote controller gebruiken. Die kan namelijk lichtbronnen volgen.
Daarmee kan ik bijvoorbeeld het volume gaan regelen of het filter of iets dergelijks.

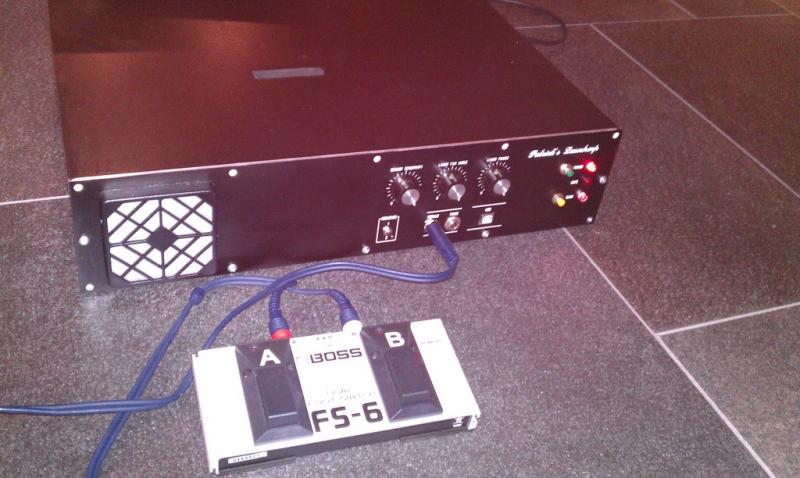

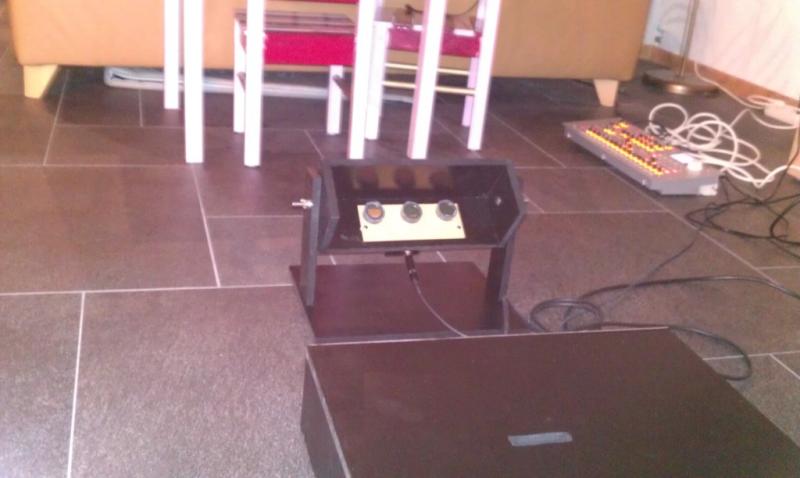

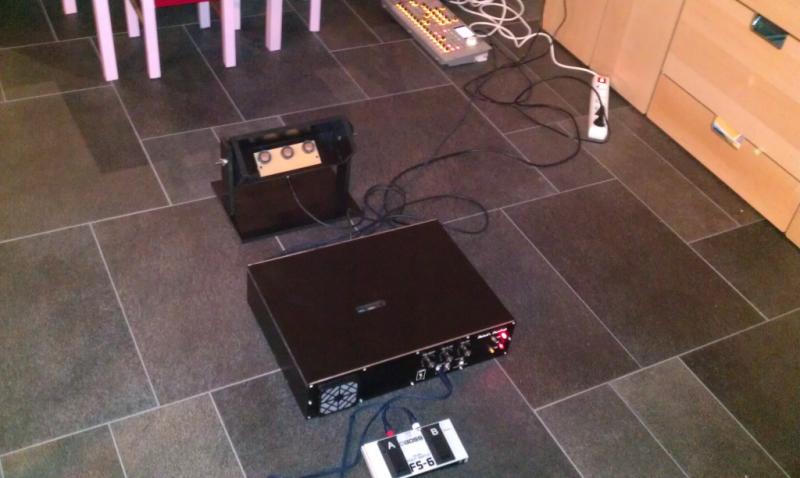

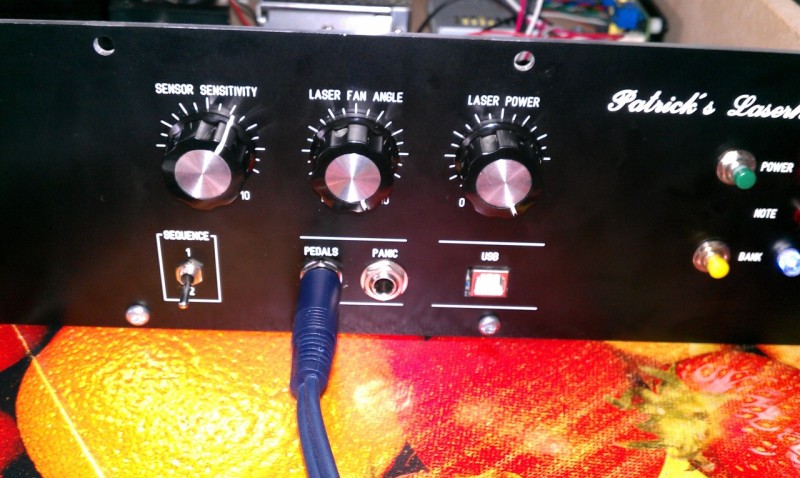

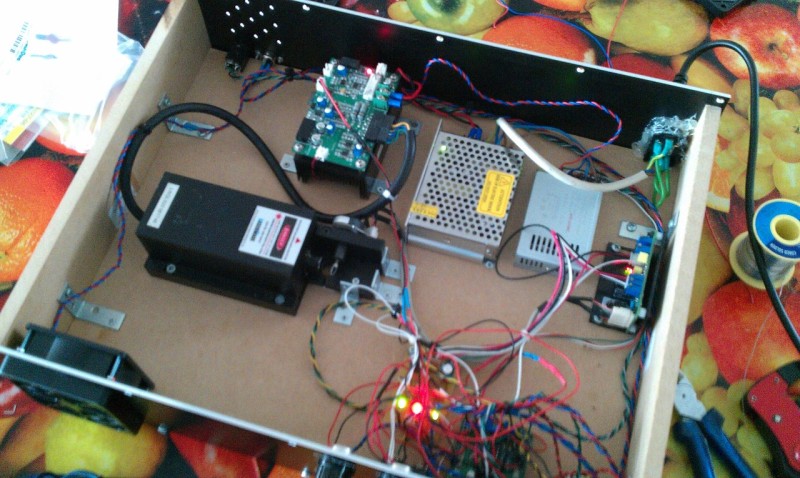

Hier dus wat foto's van de harp in z'n huidige vorm:
Ik ben zelf nog maar een beginner in het hele diy gebeuren maar ik heb er enorm zin in!!
Naast 2 gitaar pedaal kitjes is dit het enige wat ik ooit echt zelf gebouwd hebt:
(Gebaseerd op de oscillator schakeling die een tijd geleden in interface beschreven stond.
Na wat kleine aanpassingen alles op een printje gesoldeerd en er een kastje voor gemaakt...)
Daarnaast ben ik nu bezig aan 2 projecten van MFOS. (Weird sound generator en mini synth.)
Hopelijk kan ik hier in de toekomst nog wat interessante dingen plaatsen!
Ik blijf dit topic in elk geval met grote interesse volgen. Echt mooie projecten!!!
