groepsaankoop TR909 clone (9090)

[pcbatterij]

Hey,

Ik heb een paar foto's of de site gezet in verband met het plooien van de benen van de originele transistoren.
Je kan ze vinden op: http://www.synthage.com/drum/default.html#info

Kijk ook even naar het frontpaneel als je wil en laat maar weten wat je er van vindt.
http://www.synthage.com/frontpanel/frontpanel.php

groeten,

Jef



[Eraser127]

mooi frontje, zou denk wel mooier vinden om tussen de knop en de witte "boog" nog wat zwart te laten en de witte "boog" in segmentstreepjes ofzo. Verder erg netjes.



[pcbatterij]

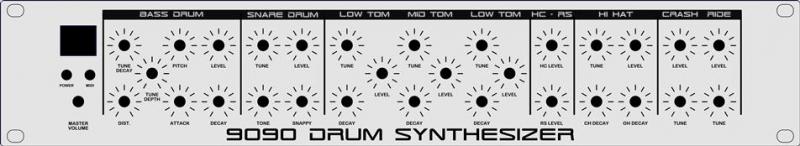

wat dacht je van dit ontwerp:



[solidshadow]

Hierbij tot dusverre mijn ontwerp met gaatjes, wellicht heeft iemand anders er al wat aan. Het ontwerp is gebaseerd op een 2pots hoog model: http://a3.ec-images.myspacecdn.com/images02/91/328bc8f7e2d841478ea214ea14d5d114/l.jpg

Helaas heb ik al een normale travo aangeschaft ( te groot) , anders had ik ingezet op een 1u hoog design welke haalbaar zou moeten zijn.

http://www.harmenstremler.nl/20120722_2rij.fpd , zit nog een foutje in de lijnen, in de loop van de week maak ik hem compleet.

Is gemaakt in frontpanel designer te downloaden op: http://www.schaeffer-ag.de/index.php?id=3&L=1



[solidshadow]

En het ontwerp is bijgewerkt: http://www.harmenstremler.nl/20120722_2rij.fpd
Wat nog ontbreekt is de powerswitch+leds.



[solidshadow]

Inmiddels een mailtje gestuurd met bestel verzoek voor de volgende behuizing, ( bestel cap particulier 50euro minimaal)

http://nl.farnell.com/vero/503-232954b/case-unvented-base-2u-350mm/dp/1277470

Reden tot deze keuze ( geen ventilatie roosters waar stof in komt / prijs / achterpaneel is ook los afneembaar )

--------------------

Het frontpanel haal ik hier weg na het opsturen van het desgin: http://www.schaeffer-ag.de/en/produkte/front-panels.html

--------------

de knoppen zijn ook onderweg: http://www.ebay.nl/itm/400248637536?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649



[solidshadow]

De behuzing inmiddels binnen gekregen, dit is een behuizing welke je samenstelt uit : BASE/TOP/REAR/FRONT, heb helaas alleen de base besteld dus zal nog een top en een rear panel bestellen. Het totaal plaatje word wat duurder dus, maar het blijft een mooie case.



[solidshadow]

Hierbij het eind resultaat van het frontpanel+knoppen:
http://harmenstremler.nl/20120815_9090front.jpg

p.s. de left/right gain knop is er op geforceerd wegens afwijkende potshaft. Ook heb ik gekozen voor een multicolor ledje, en het plaatsen van de midi configure knop op de achterkant. Dit uit design overweging.



[Eraser127]

ziet er goed uit hoor. Moet ook nog steeds voor een case kijken, maar wil eigenlijk ook de sequencer gaan bouwen.



[pcbatterij]

Ik heb nog een paar 9090 kits over van de laatste groepsaankoop.

Indien je interesse hebt: http://www.synthage.com/groupbuy/groupbuy.php



[Eraser127]

Ben eindelijk begonnen, het output board is klaar



[pcbatterij]

hou de moed er in!!



[Eraser127]

Dat zeker, van de week spanningen checken en dan beginnen met de bassdrum. Hoe ver ben je met de sequencer, dan wil ik die samen in een case stoppen.



[sten]

Ben eindelijk begonnen, het output board is klaar

Cool!

Ik nog steeds niet



[Eraser127]

@Jef: klopt het dat er geen zekeringhouder bij zit voor aan de netspanning kant? Of zijn de andere 2 voldoende? en waarom de -15 testen met een weerstand? volgens mij heb ik dat niet eerder gedaan.



[solidshadow]

Het eind resultaat + sound demo's:



[R. Koppes]

Klinkt goed, maar is toch niet echt een swingende 909..
En de snare klinkt niet goed vind ik..of het is je ruis ?
...verder strak afgewerkt.



[solidshadow]

Klinkt goed, maar is toch niet echt een swingende 909..
En de snare klinkt niet goed vind ik..of het is je ruis ?
...verder strak afgewerkt.

Was inderdaad de noise sectie welke niet open ging, de transistors moesten nog een slag draaien.

klinkt nu nog beter.



[electrodancer]

ziet er goed uit

ik ben de mijne aan het bedraden

bass drum is klaar....maar ik krijg alleen een constante piep en een plokje als ik hem aanstuur
de knoppen doen ook niks....even zoekken alles lijkt er toch goed op te zitten



[electrodancer]

aah beetje prutsen enkele punten na solderen ....bd sectie werkt
