Naar aanleiding van mijn eerdere thread over mijn 259 kloon kreeg ik een aantal vragen om iets meer details vrij te geven (bij deze dus...).
Het idee achter de kloon is simpel: no compromises on build quality and no compromises on sound quality. Op onderdelenkwaliteit wordt geheel niet bezuinigd en veel onderdelen zijn dezelfde als Buchla zelf gebruikt (bv. de meeste ICs, de banana jacks en de mini jacks).
Het elektronische circuit wordt zo perfect mogelijk gekloond. Ik heb de meeste zeldzame onderdelen kunnen sourcen maar een aantal onderdelen zijn zo zeldzaam of zo duur dat het onhaalbaar is om met deze onderdelen te fabriceren. Een voorbeeld zijn de vactrols die worden vervangen door discrete LED/LDRs zoals Buchla dat zelf tegenwoordig ook doet. Voor de CA3130 in de timbre section heb ik een aantal mogelijke vervangers gevonden en ik ga kijken wat het beste geluidsresultaat geeft. Het geheel wordt gedaan in SMD om de fabricage te kunnen upscalen indien er vraag voor deze module is. Ik zag laatst een discussie langs komen dat SMD slecht zou zijn voor het geluid. SMD doet niet onder voor discrete componenten en tegenwoordig gebruiken alle veteranen (Buchla, Moog, etc.) allemaal overwegend SMD.
Ik heb een aantal verbeteringen toegevoegd aan de kloon waaronder een PWM-optie met ext. PWM in en een optie om zowel de modulation oscillator en de principal oscillator te kunnen switchen tussen Buchla (1.2V/oct.) en andere ranges (bv. 1V/oct.). Hierdoor is Buchla gear te intefacen met 1V/Oct. gear.
Op het moment ben ik ver gevorderd met de kloon en wacht op wat laatste componenten die in backorder staan bij de groothandel. Hierna ga ik de laatste tests op het prototype doen en gaan er twee of drie units het veld in om getest te worden door eindgebruikers. Wat ik hierna ga doen weet ik nog niet, maar waarschijnlijk wordt het small scale boutique werk of 1 keer een grotere run waarbij de SMD assemblage professioneel gebeurt. Ik zit te denken aan twee formaten: Buchla en Euro-rack.

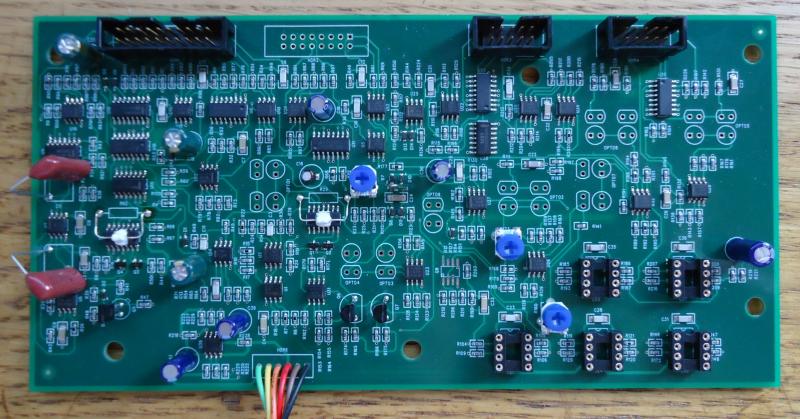

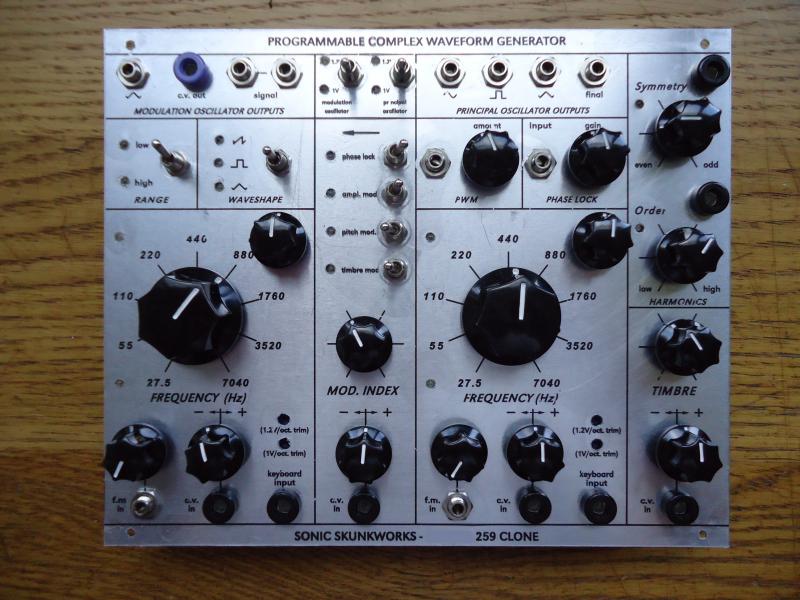

Lijkt me interessant om eens van de mensen hier op het forum te horen wat jullie vinden. Ik heb fotos van het main board en van het front panel erbij gedaan zodat jullie kunnen zien waar ik zo hard aan heb zitten zwoegen de afgelopen maanden. Het front panel ziet er een niet overal even goed uit omdat dit een printertransparant op een aluminiumplaat is (De Ken MacBeth methode
). Het uiteindelijke front panel wordt dik aluminium met gezeefdrukte belettering met een krasvaste coating. Het is de bedoeling dat deze module tientallen jaren mee gaat
Heiko
