MAM VF-11 Schema?

[PWM]

Ik ben opzoek naar de schema's van de MAM VF-11.
Hoop dat iemand ze voor me heeft. (maar vrees het ergste...)

Met MAM is ook niet echt contact meer te maken.. Failliet?

Bij voorbaat mijn dank!
M



[PWM]

Heb ondertussen de VCO ge-reverse engineered.

Bekijk bijlage VF-11 VCO Schematic_01.bmp


Ben nog wel opzoek naar het complete schema..



[DigiLoog]

Heb vroeger (14 jaar geleden) de zilveren versie gehad en sinds een jaar de zwarte uitvoering.
Heb je internet al afgezogt naar schema's!
Wat moet je er trouwens mee, heb je hem defect of wil je iets ombouwen!



[PWM]

Ja, ik heb het net afgestruind. MAM is niet meer.

Ik ben altijd geintereseerd in hoe apparaten werken.
Vind een CV input voor de VCO eigenlijk wel een vereiste, hoeft geen V/Oct tracking te hebben. Daarom ook maar het VCO gedeelte uitgevogeld. Een FM input is nu zo geknutseld...



[guido]

ik zou de filter frequenties willen aanpassen, maar dat lijkt niet zo moeilijk omdat de ota's en
condensators te vinden zijn



[PWM]

ik zou de filter frequenties willen aanpassen, maar dat lijkt niet zo moeilijk omdat de ota's en
condensators te vinden zijn

Waarom, als ik vragen mag?
Lijkt me idd zo gepiept, dat gedeelte van de print is erg overzichtelijk. (11x hetzelfde circuitje)



[guido]

ik zou veel meer banden tussen pakweg
350 en 750 herz willen, omdat daar veel klinkers zitten.
Maar dan gaan de bandfilters overlappen.
Dus zal de bandbreedte smaller moeten en de filters steiler.
Bandbreedte smaller maken is denk ik mogelijk,
maar dat zal flink experimenteren worden met het zoeken
van de juiste waarden voor de condensators

Tips zijn welkom,



[PWM]

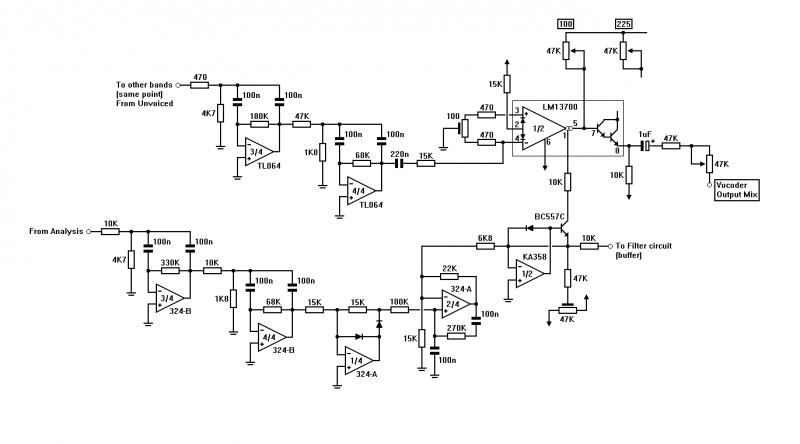

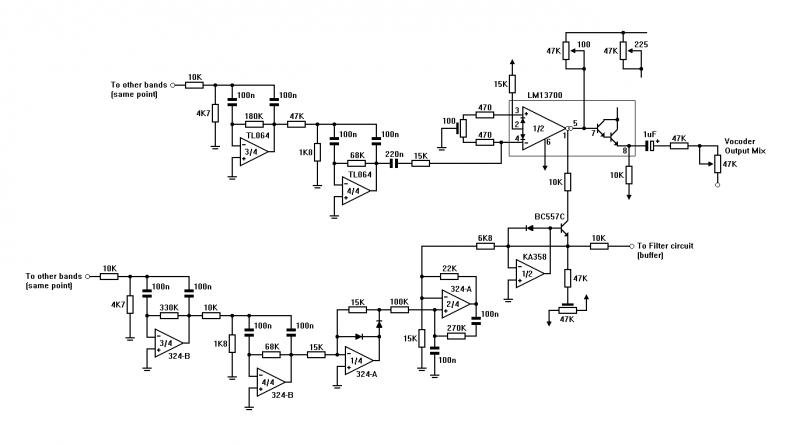

Ik heb de 100Hz band getekend. Wat een klus, en fouten onder voorbehoud.




Voor de banden tussen de 350 en 750 Hz moet je condensator waarden tussen 47n (330 Hz) en 22n (700 Hz) hebben.
Banden 4700 en 9000 zijn mijns inziens nauwelijks de moeite...

Ik ga morgen een schakelaartje maken tussen Sythese IN en Unvoiced IN zodat ik kan kiezen tussen Extern instr./interne OSC. of de noise. Had hier vandaag erg mooie resultaten mee.

Als ik verder ben met de schema's post ik ze hier. Als er wens is naar een Hi res. moet je me je mail PBen.



[PWM]

Hier een voorbeeld van Synthese IN naar Unvoiced IN. Dit was natuurlijk al mogelijk door dezelfde synth in allebei de inputs te prikken maar ik vind een schakelaartje aan de voorkant erg handig, bovendien is het met de interne VCO nu niet mogelijk.

Alle geluiden zijn met de VF-11 tot stand gekomen, met een Akai AX-73 in de Synthese en Unvoiced in en een 909 in de Analyse IN.



[PWM]

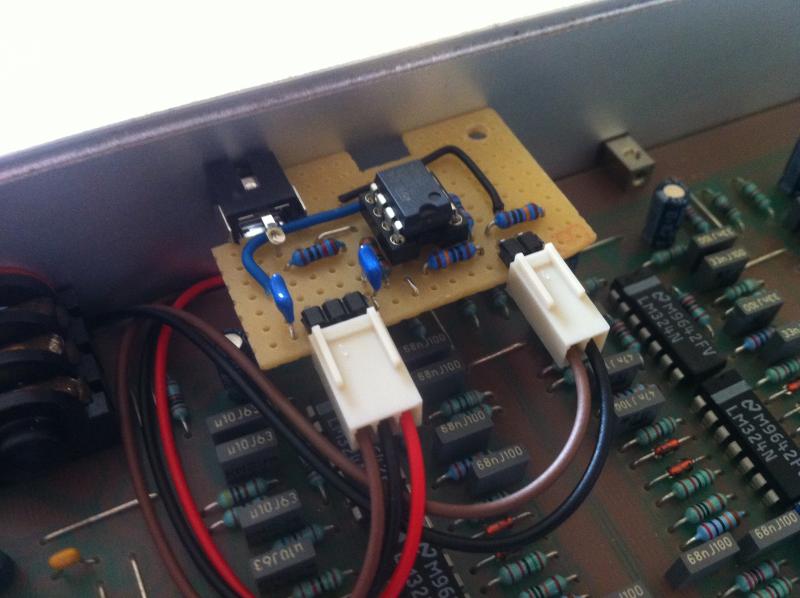

CV zit erin!

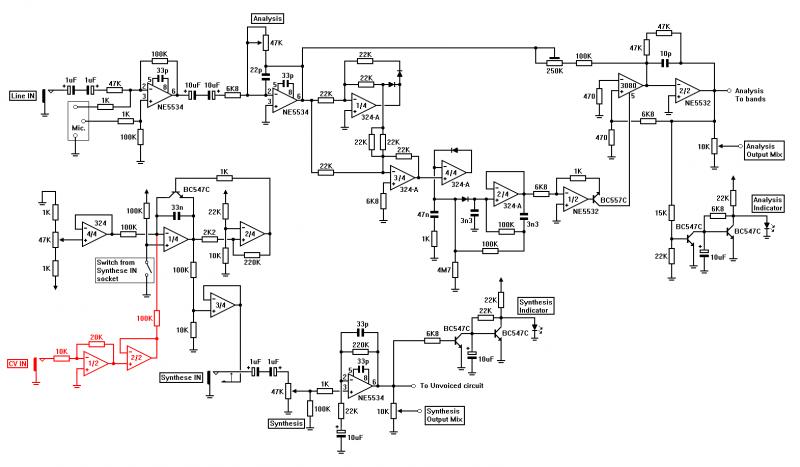

Heb ondertussen de schema's van band 100Hz en beide inputs uitgetekend en af.
Ben begonnen aan Unvoiced maar word nu wel een beetje gestoord van het baantje nalopen, print omdraaien, kijken naar het component, vaststellen welke het is, print omdraaien en controleren, enz. enz. enz...







En een zipje met hoger resolutie.
Bekijk bijlage VF-11 Schematics.zip



[Flying Panther]

Met MAM is ook niet echt contact meer te maken.. Failliet?

Je zou het hier eens kunnen proberen: http://www.michaelthorpe.de/pages/contact

Hij zou, als het goed is, een van de mede-eigenaren van MAM zijn geweest (in ieder geval volgens dit Sound on Sound artikel).



[PWM]

Bedankt voor deze info Panther!



[Exoterrestrial]

Sinds kort ben ik ook de eigenaar van een MAM VF-11
Heb je toevallig al iets vernomen i.v.m.het schema?

Cheers,
Exo.



[PWM]

Nope, helaas.. Dan had ik ze hier wel gepost natuurlijk!

Ik heb dus een deel uitgetekend (fouten onder voorbehoud) en daar moet je het voor nu mee doen.



[manvsmachine]

Ken je deze link al:

http://www.analogue.org/mr/sas/temp/MAM_VF11/



[PWM]

Nee die link kende ik nog niet, bedankt!

Denk niet dat de VF 11 snel weer open gaat. Ben erg tevreden met de staat waarin ie nu verkeerd.

Hier een trackie met veel VF erin.
https://soundcloud.com/pwm/after-pitch



[Exoterrestrial]

Thanks Manvsmachine!

Cheers,
Exo.



[onrust nv]

de mijne geeft geen effect meer door(alleen bypass), en de vco was erg lastig afstelbaar bleef snel door jengelen(als je stopt met geluid erin te doen)



[PWM]

De VF11 is een gevoelig apparaat. Net als alle andere (analoge) vocoders die ik ken trouwens.

Heb je goed gekeken naar alle instellingen? Ik heb zelf ook best vaak dat het lijkt of ie niet naar behoren werkt. Na wat klooien (lees even rustig kijken) doet ie het dan weer gewoon.



[Exoterrestrial]

Ook ik heb in het begin enorm gesukkeld.
Als je de vocoder van een microkorg, MicroQ of EHX V256 gewend bent...
Heb de mijne hier van het forum en dacht echt dat ik beduveld was omdat ik er niks deftigs uitkreeg.
Na 3 uur kl***en had ik 'm door .

Cheers,
Exo.
