Midibox Sequencer V4

[electrodancer]

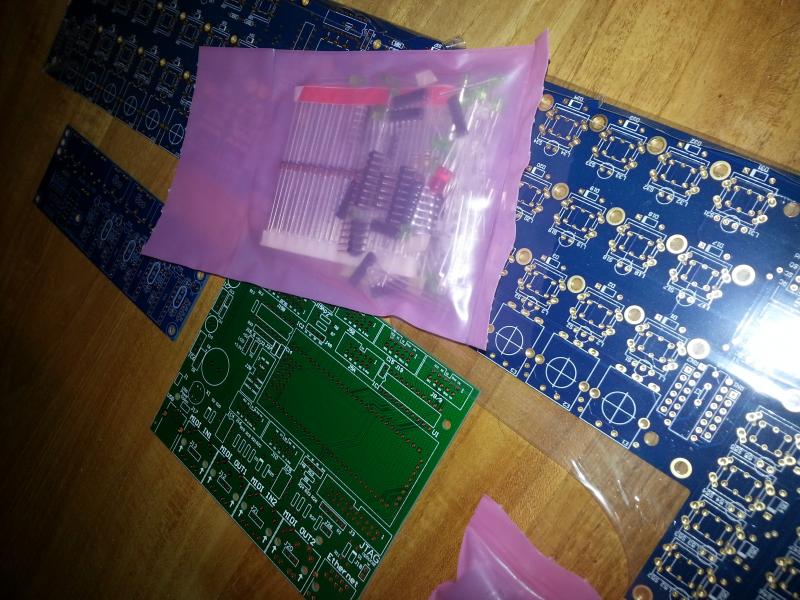

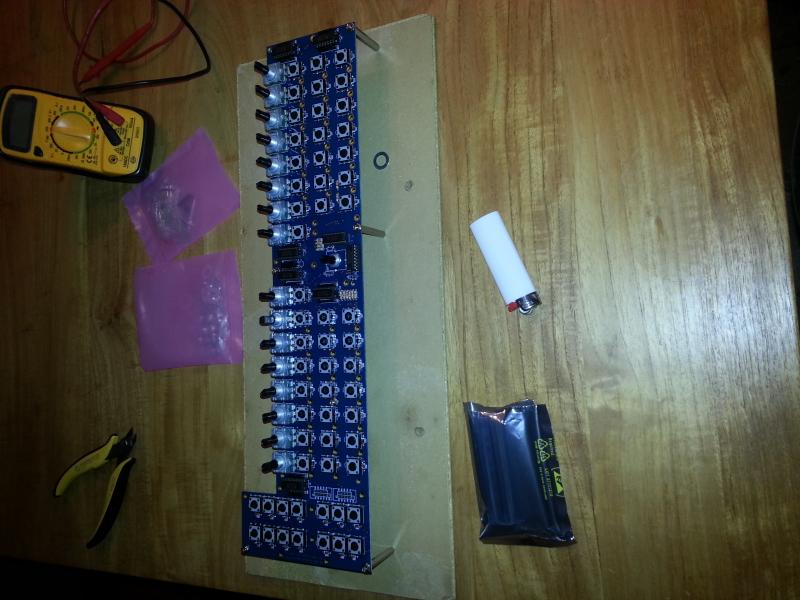

deze week is het pakket binnen gekomen
en heb het weekend lekker kunnen solderen...



[BIAM]

Deze staat ook op m'n lijstje van DIY projecten, ergens na de MB808 van Doug (die wellicht nooit meer zal komen )

Laat maar weten wat je bevindingen zijn van de sequencer.



[electrodancer]

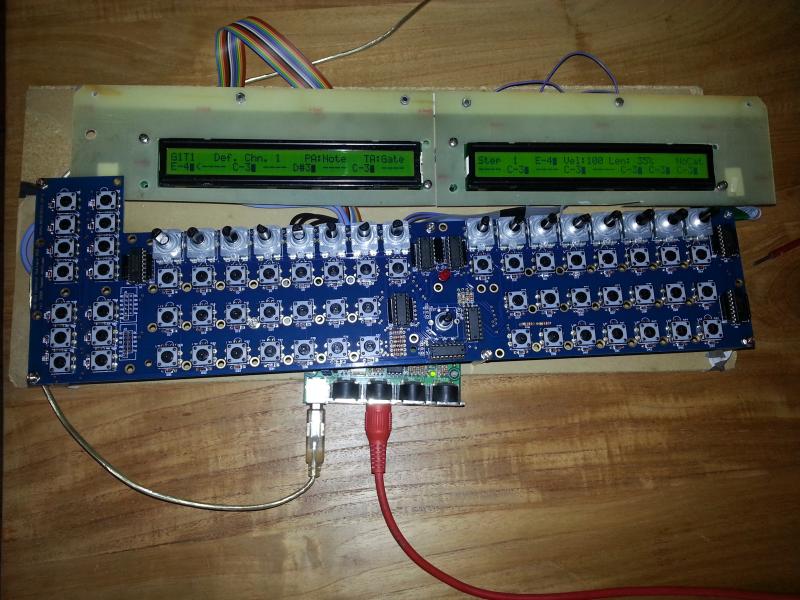

Ben al een heel eind

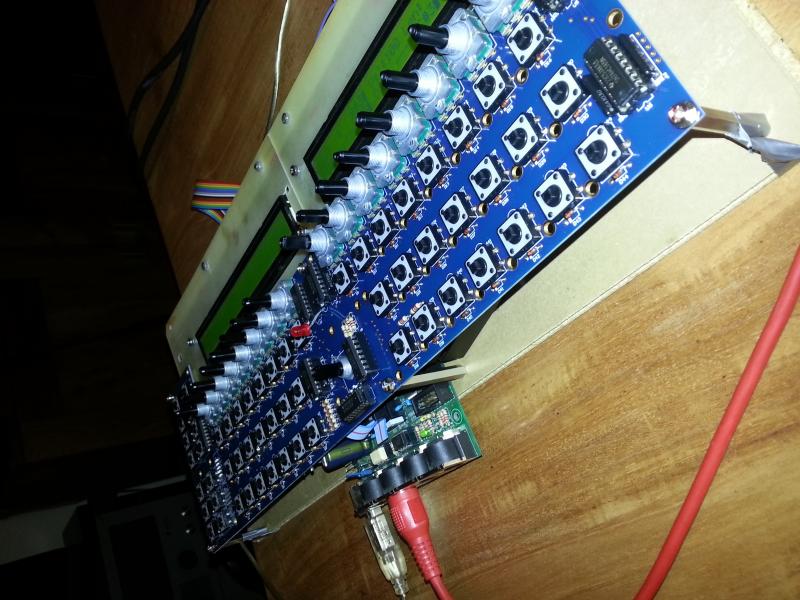

ik heb een volledig werkende control surface....maar heb de leds nog niet gemonteerd omdat ik nog geen behuizing heb.

en hij loopt nog op een STM32 core die vervang ik nog voor een LPC core zodra de LPCxpesso binnen is


werkt echt wel lekker hoor ....



[electrodancer]

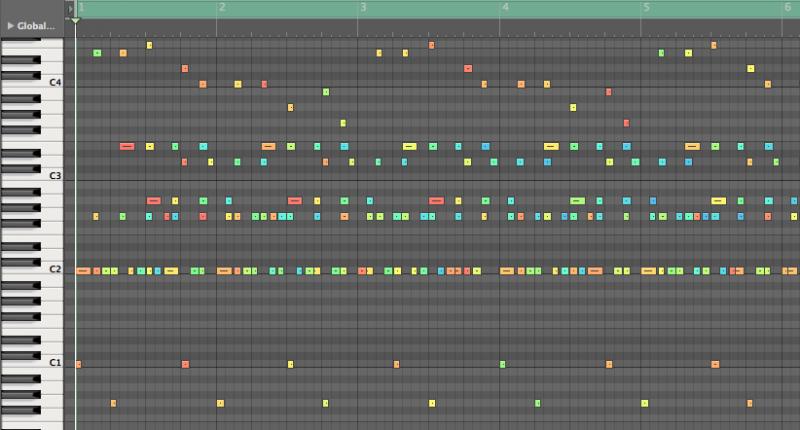

in 10 mimuten al dit gemaakt.......klinkt nog vet ook



[SynnyS]

ik wil ook graag zo'n pcb maar die schijnt de hele tijd op sold out te staan bij avishowtech, hoe lang heb jij er op gewacht?



[SynnyS]

ah nevermind, heb er gelijk een gekocht, ze zijn weer op voorraad blijkbaar



[electrodancer]

Ik stond al heel lang op de bulkorder lijst smashtv heeft eerst deze bulk lijst afgewerkt
voordat de pcb in de shop beschikbaar was



[SynnyS]

hoe lang duurde het verzenden bij jou?



[electrodancer]

een week ongeveer.

heb hier een site gevonden voor goedkope lcd displays
ik heb green on black lcd displays besteld

http://www.buy-display.com/



[SynnyS]

ik heb ze via ebay gekocht net, blauw met wit, 11 euro per stuk incl verzend.



[SynnyS]

waar heb jij je rotaries en switches vandaan trouwens?



[electrodancer]

ik heb een complete kit gekocht bij smash

voor encoders kun je ff kijken bij voti..daar zijn ze een euro ofzo
switches bij een farnell rs of mouser kijk even of midibox forum daar zullen ergens wel partnummers staan



[electrodancer]

farnell switch en cap partnummer

2320078
2292963

bij voti sw-rot-01 voor encoder



[electrodancer]

Zo even een kleine update

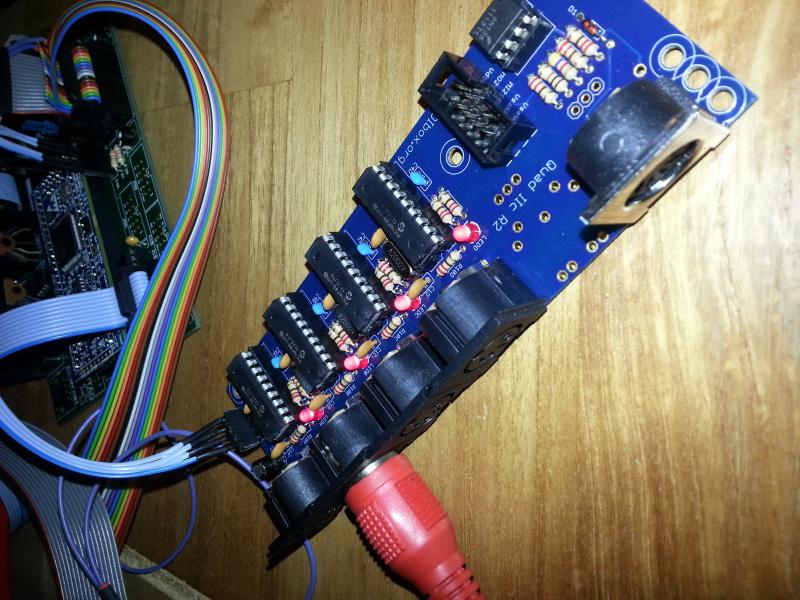

ik heb nu de quad IIC midi module gemaakt
dit is voor 4 aparte extra midi outputs en een connector voor de BLM matrix

aangesloten en werkt perfect....

LET OP !
indien je een kit besteld voor deze module de 4 pics hiervoor moeten nog wel geprogrammeerd
worden
Ik dacht dat dit al gebeurd zou zijn bij aanschaf van een complete kit....maar is niet het geval !!!
ik kan pics proggen op mn werk ...maar das niet bij iedereen zo natuurlijk....



[electrodancer]

even een update

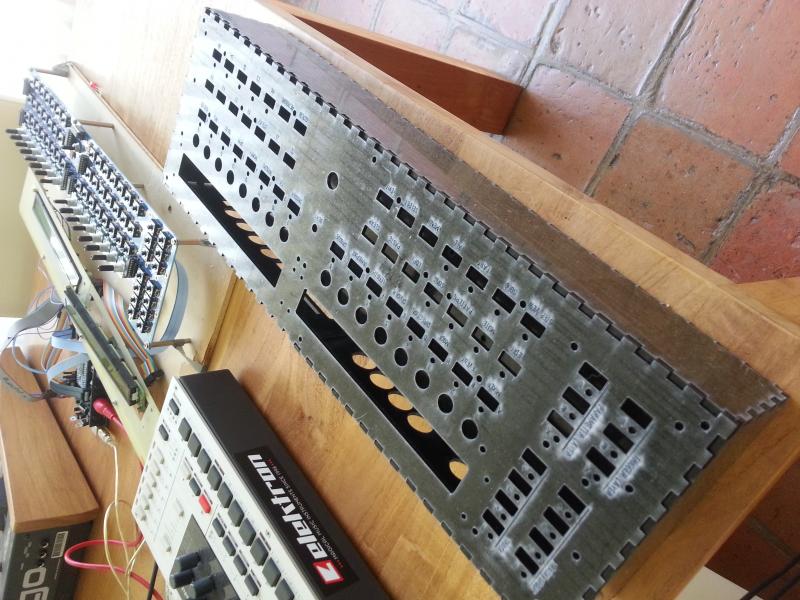

vanmorgen behuizing binnen gehad van ponoko

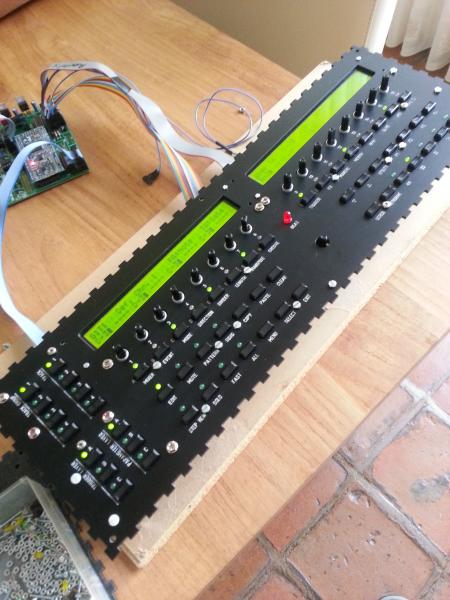

leds gesoldeerd...alles werkt

ik vind em dr wel nice uitzien igg....



[electrodancer]

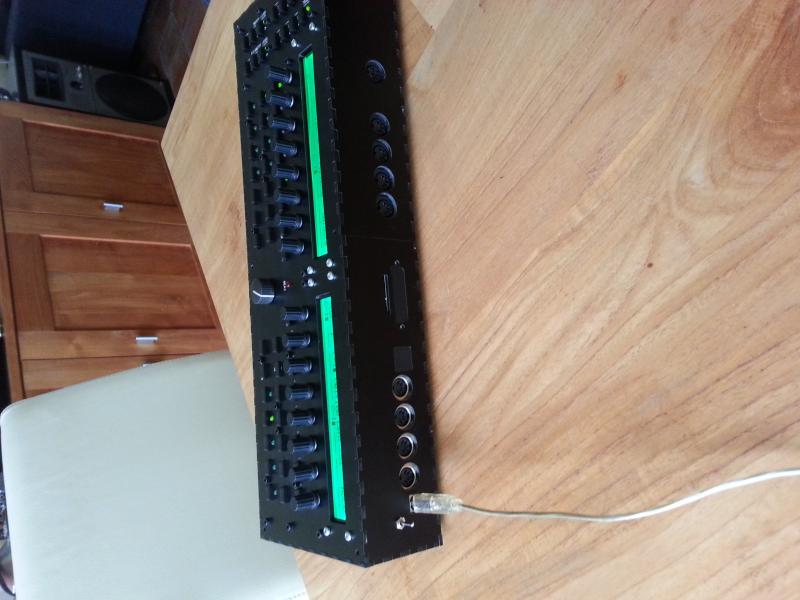

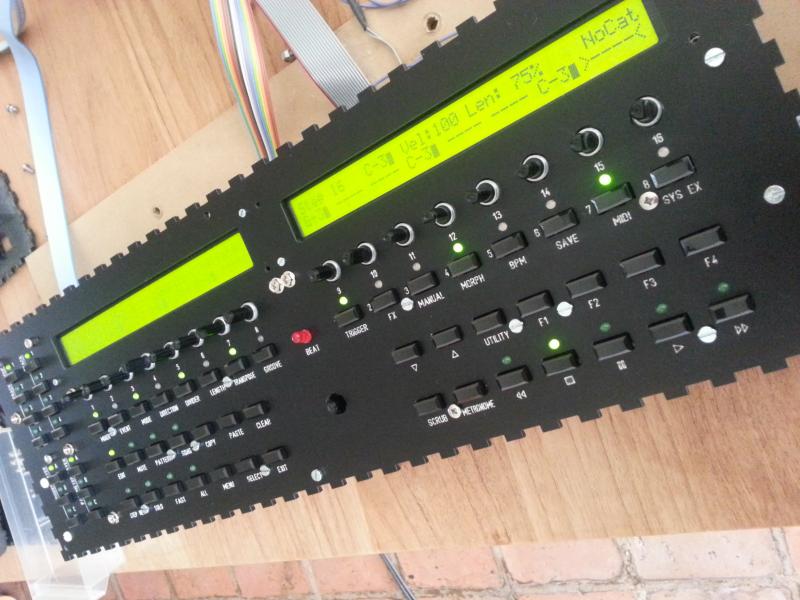

nu in case met nieuwe displays

ik zeg gas erop...



[electrodancer]

pic



[electrodancer]

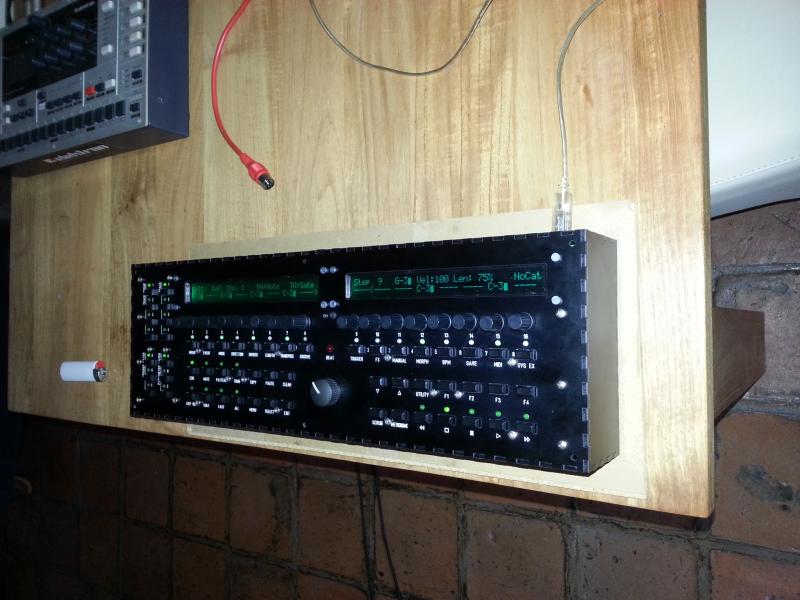

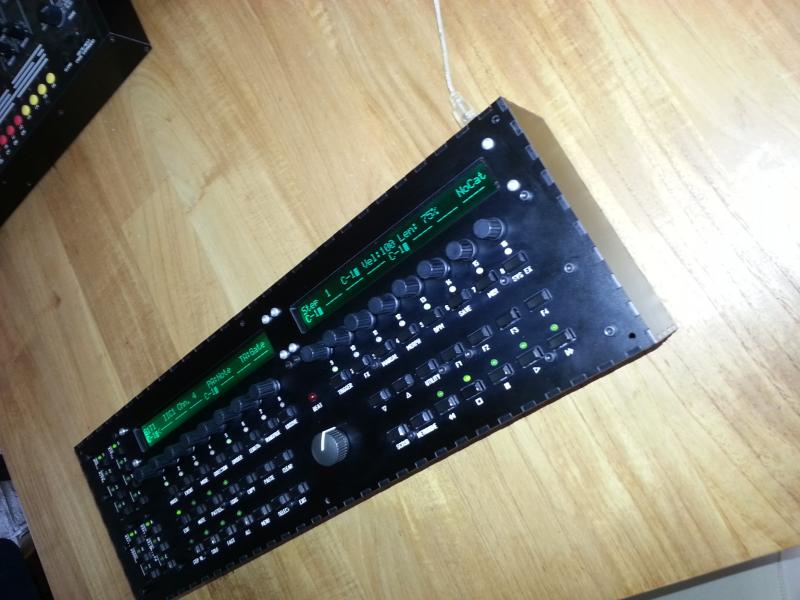

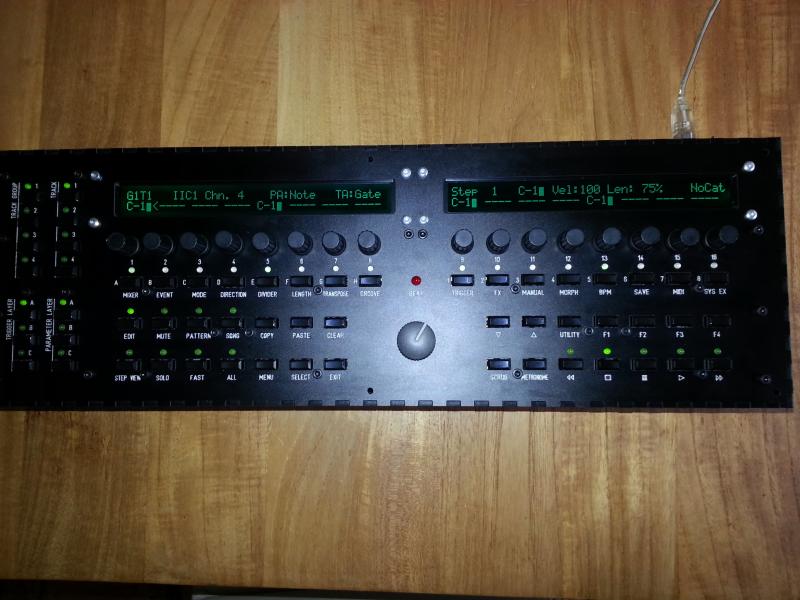

Heb em nou echt supermooi afgewerkt met green on black lcd displays
en zwarte inbus boutjes

ik zeg dattie klaar is.......playtime....



[chosenminder]

Vet Ed.

Heb em nou echt supermooi afgewerkt met green on black lcd displays
en zwarte inbus boutjes

ik zeg dattie klaar is.......playtime....



[Hilltree]

Super mooi gemaakt ed .
Nu wil ik hem binnenkort ook horen ook
Overigens, past die in een 19 inch rack of maak je er nog stoere houten zijkanten aan ?
