OK dan zullen we dat ook maar zo houden.
SEM clone diy?
- Thread starter barn
- Start date
OK dan zullen we dat ook maar zo houden.
ambi-j
synthveteraan
is een goed idee als iemand anders ook de tekening ook eens wil nakijken hoe meer gecheckt des te meer kans dat die juist is.
volgende kan daarbij ook nuttig zijn
het schema dat ik gevolgd heb:

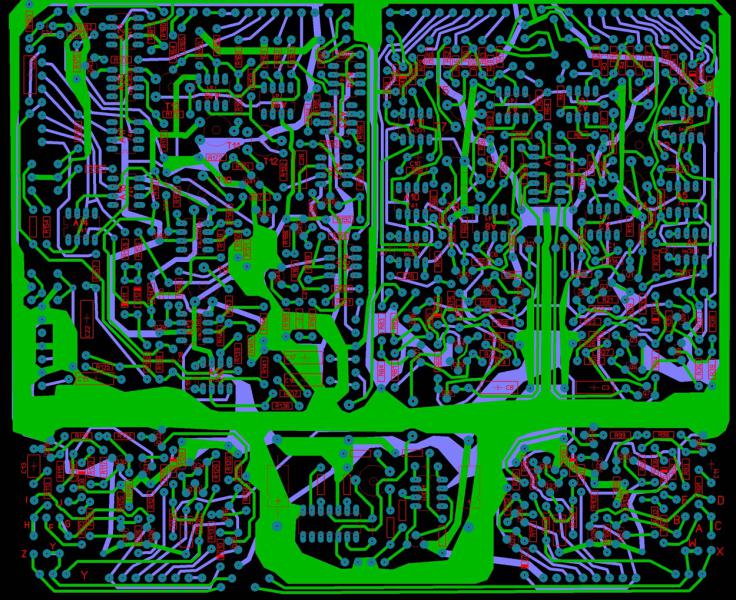

en een andere afbeelding ven de print waarbij de banen van de onderzijde nu bovenop zichtbaar zijn:
groene banen zijn de onderkant,
paarse de bovenkant,
de componentennummering is die vanop het schema,
voeding nog te doen
in het schema zijn de delen in gearceerde kadertjes op de potmeterprint
deze is ook nog te tekenen.
Attachments
- Lid sinds
- 16 februari 2011
- Berichten
- 6.561
ambi-j -> gaaf werk!
Vic
Soldeerprofeet
Voor mij is bedraden ook prima
Ik heb geen tijd om een bijdrage te leveren, Sorry, te druk met werk.
Ik ben wel in the market voor een stapeltje pcb's
Gr,
Vic
Ik heb geen tijd om een bijdrage te leveren, Sorry, te druk met werk.
Ik ben wel in the market voor een stapeltje pcb's
Gr,
Vic
Vic
Soldeerprofeet
Is dit nog in leven of ligt dit project op het hoop
Het ontbreekt me nu even aan tijd en kennis om alles uit te vogelen... helaas
Ligt daarom nu ook even op de pauze-plank.
Maar zou graag dit met een paar personen als een serieus project op willen pakken? Alleen is eurorack stiekem voor mij wel een no-no. Kleiner mag wel, smd voor niet cruciale dingen mag ook eventueel. Maar wil gewoon 4 dingen uiteindelijk aan elkaar hangen in een zelfbouw kastje. Dat zou mooi zijn.
Ligt daarom nu ook even op de pauze-plank.
Maar zou graag dit met een paar personen als een serieus project op willen pakken? Alleen is eurorack stiekem voor mij wel een no-no. Kleiner mag wel, smd voor niet cruciale dingen mag ook eventueel. Maar wil gewoon 4 dingen uiteindelijk aan elkaar hangen in een zelfbouw kastje. Dat zou mooi zijn.
Waarom geen euro? Als de PCB euro is kan je hem later overal in hangen.
Ik heb gister nog eens naar mijn PCB en de data gekeken. Ik ga toch echt voor een wat uitgebreidere SEM, met meer/andere modulatie opties.
Mede omdat ik dat fijner in gebruik vind maar toch ook omdat de moeilijker te vinden onderdelen (modulatie routing pots) dan uitgesloten worden.
Ik heb gister nog eens naar mijn PCB en de data gekeken. Ik ga toch echt voor een wat uitgebreidere SEM, met meer/andere modulatie opties.
Mede omdat ik dat fijner in gebruik vind maar toch ook omdat de moeilijker te vinden onderdelen (modulatie routing pots) dan uitgesloten worden.
ambi-j
synthveteraan
wat mij betreft ligt dat stil, tijds, en geldgebrek
ik heb wel de pcb uitgetekend voor een echte 1 op 1 kloon, als iemand geinteresseerd is en printen wil laten maken kan ik wel gerberfiles bezorgen in ruil voor 1 pcb
ik heb wel de pcb uitgetekend voor een echte 1 op 1 kloon, als iemand geinteresseerd is en printen wil laten maken kan ik wel gerberfiles bezorgen in ruil voor 1 pcb
ambi-j
synthveteraan
Heb er zelf nooit een pcb van laten maken, dus of het foutloos is kan ik niet garanderen. heb de tekening zelf gecheckt naar een origineel exemplaar en gedubbelcheckt naar de schema's. mij lijkt het in orde en ik heb wel wat ervaring hiermee.
het is alleszins het veiligst eerst een prototype te doen.
wat volgens mij nog zal moeten aangepast worden is de afstand voor de condensatoren.
die types van de jaren 70 zijn behoorlijk groot en ik betwijfel dat je die nog vlot gaat vinden.
misschien is het ook best sommige trimmers te vervangen door meerslag exemplaren.
ook moet je er rekening mee houden dat je een aantal ca3080 ota's zal nodig hebben, niet meer in de reguliere handel maar nog wel vrij vlot te vinden. je hebt ook 1 ca 3086 nodig en 2 tempco's 'k weet niet van buiten dewelke
als de synth print in orde is kunnen we aan de front print beginnen.
er heeft zich al iemand aangeboden om mee een prototype te doen, in dat geval wil ik het wel terug oppakken.
nog iemand interesse?
het is alleszins het veiligst eerst een prototype te doen.
wat volgens mij nog zal moeten aangepast worden is de afstand voor de condensatoren.
die types van de jaren 70 zijn behoorlijk groot en ik betwijfel dat je die nog vlot gaat vinden.
misschien is het ook best sommige trimmers te vervangen door meerslag exemplaren.
ook moet je er rekening mee houden dat je een aantal ca3080 ota's zal nodig hebben, niet meer in de reguliere handel maar nog wel vrij vlot te vinden. je hebt ook 1 ca 3086 nodig en 2 tempco's 'k weet niet van buiten dewelke
als de synth print in orde is kunnen we aan de front print beginnen.
er heeft zich al iemand aangeboden om mee een prototype te doen, in dat geval wil ik het wel terug oppakken.
nog iemand interesse?
