SEM clone diy?
- Thread starter barn
- Start date
Hier hetzelfde! dan maar wat meer
ter verkoeling...Ik persoonlijk zou graag een 1 op 1 clone zien. Zelfde grote printbanen, ic's, trannies etc. Een printplaat en de rest bedraden naar het paneel, of de optie voor een 2de print waarop alle pots gemonteerd worden. Sinds het starten van dit draadje is bij mij ook de interesse gewekt om dit ooit nog eens zelf te proberen. Heb lang geleden zelf een origine sem gehad en wil hem nu graag terug (maar dan 4 stuks)
Het is dan misschien toch een idee als Ambi-j de originele PCB overtrekt.
Dan ga ik voor losse modules die intern aan elkaar te lussen zijn denk ik.
Het hoeft voor mij geen exacte kloon te zijn. Ik neem genoegen met een mooi klinkende synth!
Dan ga ik voor losse modules die intern aan elkaar te lussen zijn denk ik.
Het hoeft voor mij geen exacte kloon te zijn. Ik neem genoegen met een mooi klinkende synth!
marcmarc
Ouwe rot
@PWM
Meer dan genoegen nemen met een goed klinkende synth die sterk het karakter van de SEM benaderd lijkt me een prima idee. Ik ben benieuwd.
Meer dan genoegen nemen met een goed klinkende synth die sterk het karakter van de SEM benaderd lijkt me een prima idee. Ik ben benieuwd.
Anders ik wel!
Ben nu aan het overwegen er drie losse modules van te maken per SEM. VCO's, VCF/VCA met mixer en een Modulatie module.
Denk dat ik dan meer kwijt kan op dezelfde (of misschien wel minder) ruimte. Bovendien word het bouw en test proces dan versimpelt.
Ook blijf ik geïnteresseerd in de ontwikkelingen van de 1 op 1 kloon. Als dat veel handiger, goedkoper word...
Ben nu aan het overwegen er drie losse modules van te maken per SEM. VCO's, VCF/VCA met mixer en een Modulatie module.
Denk dat ik dan meer kwijt kan op dezelfde (of misschien wel minder) ruimte. Bovendien word het bouw en test proces dan versimpelt.
Ook blijf ik geïnteresseerd in de ontwikkelingen van de 1 op 1 kloon. Als dat veel handiger, goedkoper word...
Vic
Soldeerprofeet
Mijn voorkeur gaat naar een 1 op 1 kloon.
Met kleine aanpassing om de pots met center tap te vermijden.
Het liefst zie ik ook originele weerstand waarden op de silkscreen (of partlist). veranderen kunnen we zelf waar nodig.
formaat kan me niet schelen. Eurorack is ok, kan ik bedraden naar grote pots naar eigen smaak.
Een kloon pcb met header (voor bedrading) is voor mij al prima.
Een extra eurorack frontpannel pcb met enkel pots en jacks is dan leuk voor de liefhebbers.
Met kleine aanpassing om de pots met center tap te vermijden.
Het liefst zie ik ook originele weerstand waarden op de silkscreen (of partlist). veranderen kunnen we zelf waar nodig.
formaat kan me niet schelen. Eurorack is ok, kan ik bedraden naar grote pots naar eigen smaak.
Een kloon pcb met header (voor bedrading) is voor mij al prima.
Een extra eurorack frontpannel pcb met enkel pots en jacks is dan leuk voor de liefhebbers.
En hoe ga je het oplossen met de centertap pots?
Of heeft Etaoin er genoeg om voor vier personen vier SEMs te vullen?..
Deze pots gebruiken is leuk als je ze kan krijgen maar het is natuurlijk niet echt een houdbare oplossing aangezien ze steeds moeilijker te krijgen zullen zijn.
Als ik PCB's ga tekenen doe ik dit wel graag met het idee dat je er later ook nog wat aan hebt.
Of heeft Etaoin er genoeg om voor vier personen vier SEMs te vullen?..
Deze pots gebruiken is leuk als je ze kan krijgen maar het is natuurlijk niet echt een houdbare oplossing aangezien ze steeds moeilijker te krijgen zullen zijn.
Als ik PCB's ga tekenen doe ik dit wel graag met het idee dat je er later ook nog wat aan hebt.
Nee, ik heb er maar een paar. Maar de mijne zijn uit een hele grote batch die iemand speciaal had laten maken bij Alpha. Ik weet niet meer of dat op de sdiy list of op EM was.
Da's weer het voordeel van nu, je kunt vrijwel alles laten maken, je bent nauwelijks meer afhankelijk van old stock. Zo heeft een Japanner al batches tempco's laten maken speciaal voor synths. Steeds 2000 per keer geloof ik, kost uiteraard wel wat, maar hij verkoopt ze voor 25 cent per stuk dus heel veel zal dat nou ook weer niet zijn.
Da's weer het voordeel van nu, je kunt vrijwel alles laten maken, je bent nauwelijks meer afhankelijk van old stock. Zo heeft een Japanner al batches tempco's laten maken speciaal voor synths. Steeds 2000 per keer geloof ik, kost uiteraard wel wat, maar hij verkoopt ze voor 25 cent per stuk dus heel veel zal dat nou ook weer niet zijn.
Vic
Soldeerprofeet
Idd ze laten in het center niets door, het is exact hetzelfde als 2 pot die niet toelaten om samen gebruikt te worden.
van gnd tot max naar links OF van gnd tot max naar rechts. in wezen 2 pots dus.
Oplossing 1, 1pot + keuzeschakelaar.
Oplossing 2, 2pots in mixer configuratie
oplossing 3 gebruik van pots met center tap
Welke oplossing is mij eender, ik kan altijd de mods zelf doen zodat het net zoals het Origineel is.
Mooiste is dat de pcb alle oplossingen toelaat (een woordje uitleg hoe de ontwerper van de pcb dat ziet is voldoende)
Is wat ingewikkelder in plaatsing van footprints en vereist mogelijk meerdere footprint soorten op de zelfde plaats van de pcb. + meerdere faceplate ontwerpen, tenminste als het nog steeds pcb mount pots moeten zijn
jm2cents
gr,
Vic
van gnd tot max naar links OF van gnd tot max naar rechts. in wezen 2 pots dus.
Oplossing 1, 1pot + keuzeschakelaar.
Oplossing 2, 2pots in mixer configuratie
oplossing 3 gebruik van pots met center tap
Welke oplossing is mij eender, ik kan altijd de mods zelf doen zodat het net zoals het Origineel is.
Mooiste is dat de pcb alle oplossingen toelaat (een woordje uitleg hoe de ontwerper van de pcb dat ziet is voldoende)
Is wat ingewikkelder in plaatsing van footprints en vereist mogelijk meerdere footprint soorten op de zelfde plaats van de pcb. + meerdere faceplate ontwerpen, tenminste als het nog steeds pcb mount pots moeten zijn
jm2cents
gr,
Vic
ambi-j
synthveteraan
zover staan we dus .

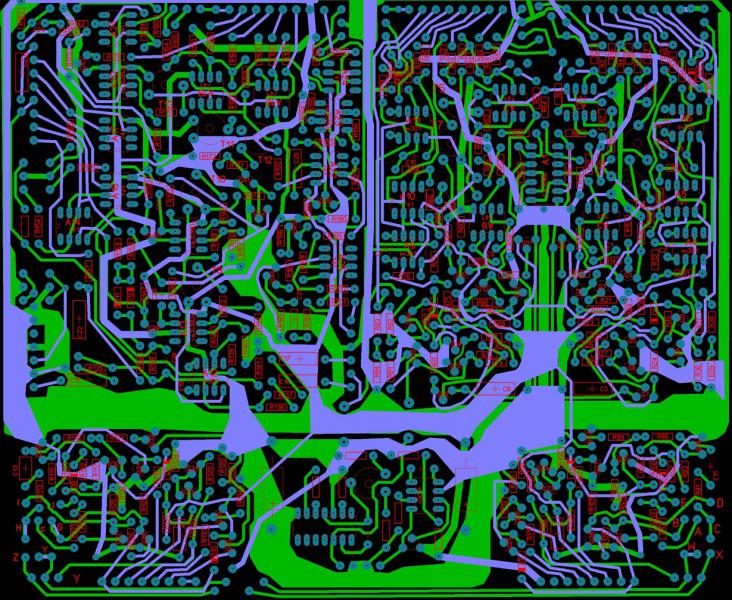

hoofdprint zo goed als af. enkel de onboard regulator nog te doen. zou ik eigenlijk willen vereenvoudigen met 7815 en 7915 regulators. ?
verder misschien nog eens een 3 e keer checken?
Attachments
marcmarc
Ouwe rot
on-board regulators
on-board regulators
Dat op het SEM board geen 78/79 regulatoren zitten heeft een reden.
Enerzijds is de on-board regulator kortsluitvast op de +15V lijn en zal het de -15V lijn naar beneden trekken als er kortsluting op de +15V lijn ontstaat. Dit is zeer wenselijk.
Ook is de goede ouwe 723 superieur als het om stabiliteit gaat EN wordt die stabiliteit ook doorgegeven aan de -15V lijn door de koppeling eraan als referentiespanning.
Omdat de toonhoogte van de VCO's rechtstreekts gekoppelt zijn aan de voedingslijnen is het geen goed idee om daar gewone spanningsregelaars voor in te zetten.
Een fout die bijvoorbeeld bij de KIWI vervangingsvoeding voor b.v. de Polysix is gemaakt.
on-board regulators
Dat op het SEM board geen 78/79 regulatoren zitten heeft een reden.
Enerzijds is de on-board regulator kortsluitvast op de +15V lijn en zal het de -15V lijn naar beneden trekken als er kortsluting op de +15V lijn ontstaat. Dit is zeer wenselijk.
Ook is de goede ouwe 723 superieur als het om stabiliteit gaat EN wordt die stabiliteit ook doorgegeven aan de -15V lijn door de koppeling eraan als referentiespanning.
Omdat de toonhoogte van de VCO's rechtstreekts gekoppelt zijn aan de voedingslijnen is het geen goed idee om daar gewone spanningsregelaars voor in te zetten.
Een fout die bijvoorbeeld bij de KIWI vervangingsvoeding voor b.v. de Polysix is gemaakt.
Vic
Soldeerprofeet
Ziet er prima uit
