goedkoopste 5V voeding eurorack?

SynnyS

SynnyS

Groot lid
Lid sinds
8 april 2003
Berichten
3.430
Locatie
Hengelo
Ik heb een mutable braids gekocht, en die heeft 5v nodig.

Ik heb zo'n Doepfer A-100 DIY Kit in mijn kast, die levert alleen 12v.

Wat is de makkelijkste en goedkoopste oplossing om 5v te zetten op het busboard?

ik ben bekend met deze: http://www.thomann.de/nl/doepfer_a_100ad5.htm

Maar die levert maar 100mA, en ik denk dat er wel meer 5V modules bijkomen, dus ik wil graag een solide DIY oplossing ;)

Hoeveel 5V modules wil je dan op 1 busboard zetten? Ik heb ze verspreid over de meerdere busboards...

LM7805 op een stuk stripboard, met 16 polige PSU connectoren? +12v input uit een andere doepfer aansluiting op je huidige busboard.
Wel zorgen voor voldoende koeling van die 7805, er valt 7 volt over dus die krijgt bij 200mA al bijna 1.5W te verstouwen.
Maar met 200mA kom je volgens mij best een eind, zoveel modules zijn er niet die die +5 nodig hebben uit het busboard (zijn er wel een hoop met regelaars op 't PCB).

SynnyS schreef:
Ik heb een mutable braids gekocht, en die heeft 5v nodig.

Ik heb zo'n Doepfer A-100 DIY Kit in mijn kast, die levert alleen 12v.

Wat is de makkelijkste en goedkoopste oplossing om 5v te zetten op het busboard?

ik ben bekend met deze: http://www.thomann.de/nl/doepfer_a_100ad5.htm

Maar die levert maar 100mA, en ik denk dat er wel meer 5V modules bijkomen, dus ik wil graag een solide DIY oplossing ;)
Zie meer...

Die maakt maakt mutable ook, met max out 1,5 A.
http://mutable-instruments.net/modules/volts

Hij gebruikt dan ook een schakelende regelaar, zal voor digitale modules niet zoveel uitmaken?

Een standaard lineaire regelaar zet het verschil tussen het ingaande en uitgaande voltage om in warmte. Een schakelende regelaar maakt er eerst een wisselspanning en transformeert die naar beneden of knipt de spanning op de juiste waarde, waarna die "vuile" gelijkspanning weer geregeld wordt. Efficienter, maar er blijft wat meer troep (=ruis en rimpel) achter.
Voor lineaire electronica komt dat wat makkelijker in het uitgangssignaal terug. Voor modules die digitale signalen maken niet (als er uit een digitale module een audio signaal komt kan het daar uiteraard weer wel te zien zijn).

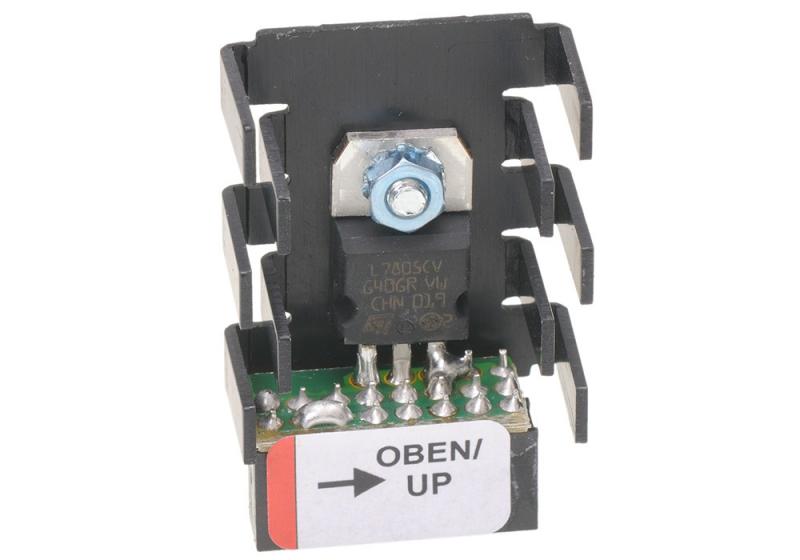

Gewoon zelf een 5volt regulator kopen en koeler en deze op een voedingstekker solderen.


Attachments

  • 1000272_s.jpg
    55,6 KB · Bekeken: 118
Die 100 Nano caps van het type ceramisch multilayer of gewoon ceramisch en heel dicht op de pootjes van de spanningsregelaar. Alleen dan hebben ze het gewenste effect om de regelaar zelf goed te laten functioneren onder de stijlheid van de belastingspieken.
