De heb ik (af)gebouwd draad voor 2017!

[ambi-j]

zal dit jaar dan maar eens de spits afbijten

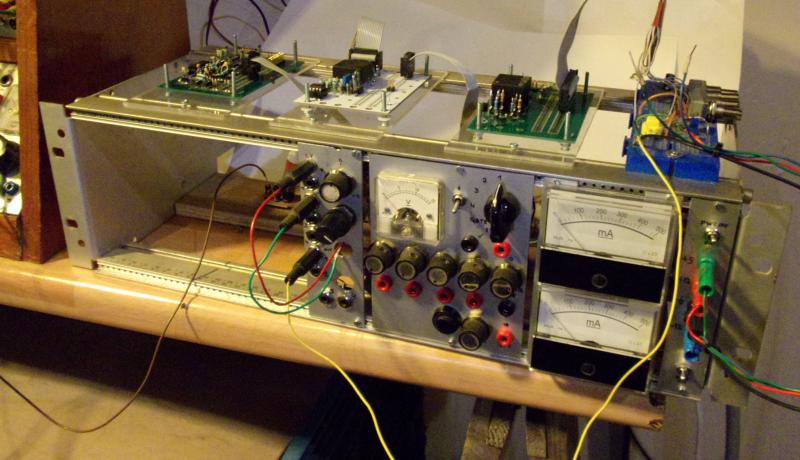

een testbank voor eurorack en xmod modules

met:
zelfgebouwde eurorackvoeding met amperemetertjes om verbruik te testen
voltmetermodule met 4x instelbare cv (neg en pos) en instelbare manual gate
4 ingangen en 4 uitgangen met minijack
2 vrij inzetbare potmeters

nog op de wenslijst scoopmodule, signaalgenerator, versterkertje met luidsprekertje, precisie 1volt/oct bron



[SRPP]

Weer wat panels binnen dus de kist met gesoldeerde PCB's kan weer wat uitgedund worden.

2x4 touch switches (moet het andere PCB nog in elkaar zetten). Gebruikt een ICtje van hobbytronics, PIC of zo, denk ik. In principe schakelbaar van moment naar latching, maar ik heb nu vooral behoefte aan latching, dus ik heb de schakelaar doorverbonden. Nog wel even iets maken zodat ie niet de voeding kortsluit als iemand een bos sleutels erop legt
Mocht iemand nog iets laten lasersnijden uit acryl, let op het spul is wel erg breekbaar, in dit panel zitten wat dunne randjes aan de zijkanten, en ik brak hem doormidden toen ik hem van de plakfolie haalde die ze bij formulor gebruiken om alles bij elkaar te houden. De PCBtjes zullen alles wel bij elkaar houden, maar het is niet zo netjes.

Verder nog, een supersimpel VCAtje met een 3046 transistor array:

Star Wars ASCII art FTW!

En een ARP2600 ringmod, maar die doet nog niet helemaal wat ie moet doen, ik krijg erg veel bleed, en weinig ringmod effect. Nu al een paar keer geprobeerd af te regelen, maar tis nog niet wat het moet zijn.



[Arjen19691]

Weer ff wat dingetjes geknutselt:

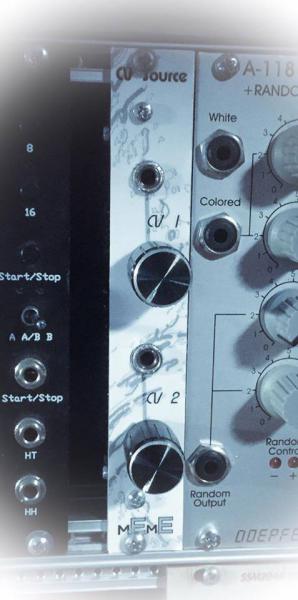

1. CV source, 2 x 1,25 volt - 5 volt. Lekker om drones te maken. Een 5 volt spanningsregelaar gevoed door een DC-DC converter gevoed door de 12v van de rail.

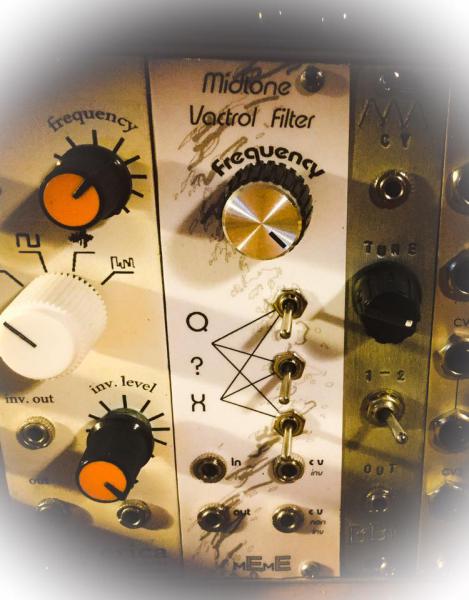

2. Midtone Vactrol Filter, een midtoon filter, met schakelbare frequencies. CV via vactrols (diy) een bouwpakketje van een midtoonregelaar aangepast met schakelbare frequenties

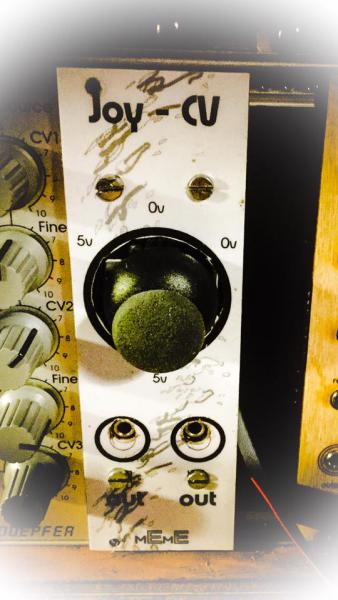

3. Joystick CV met een X en een Y uitgang. In ruststand 2,5 volt. Rechts en boven 0 volt, en links en onder 5volt.



[dreamer]

Gister de Mix, TTLFO en Grains van Ginkosynthese gebouwd bij de Modulation soldeer-meetup



[Arjen19691]

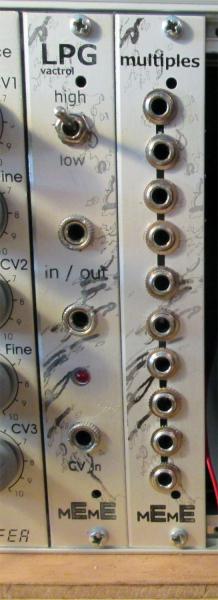

Passive LPG./VCA en Multiples

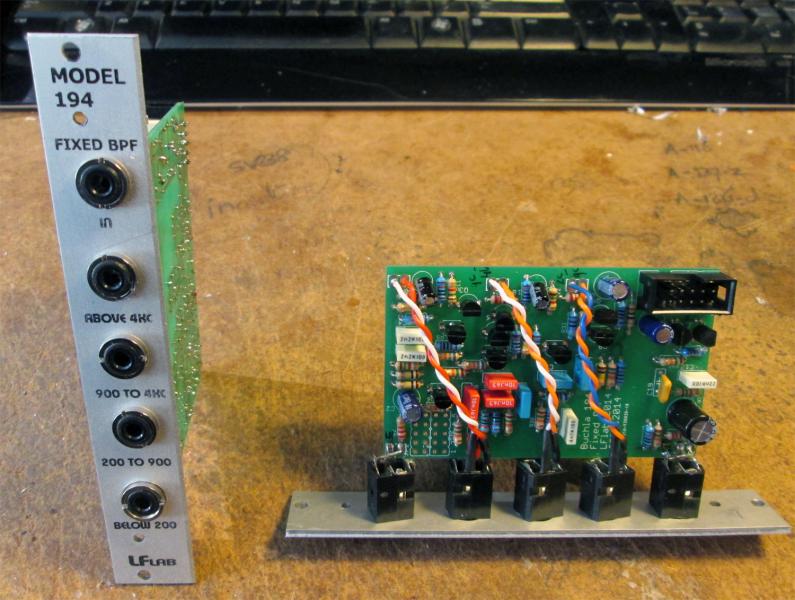

Model 194 fixed BandPAss Filter (LFlab)

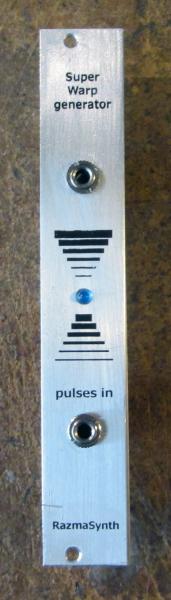

RazmaSynth Super Warp Generator

http://www.razmasynth.com/io/SuperWarpGenerator.html



[SRPP]

Die Buchla 194 is heel wat compacter dan mijn build was
Netjes hoor.
Die super warp generator is wel een gevalletje WTF, drie onderdelen?!?



[elektrovolt]

Binnenkort beginnen aan een TTSH Arp2600 clone en een opto compressor en EQ van PCB-grinder, ben benieuwd!



[Arjen19691]

Die Buchla 194 is heel wat compacter dan mijn build was
Netjes hoor.
Die super warp generator is wel een gevalletje WTF, drie onderdelen?!?

thanx, vond de 14ht toch wat aan de brede kant deze 4ht heeft wel wat minder outputs maar dat kan ik met een multiple ruim opvangen indien nodig

de SWG is in mijn opinie een leuk lampje, verder niet veel soeps (rackvulling)



[frotje]

alternatief patch matrix

alternatief patch matrix

Hoi,

Bezig met VCS3 clone. En heb daarvoor een alternatief gemaakt voor de Chielmetti patch matrix. PCB met 22 in, 22 uitgangen.
Aansluiting met female headers zodat je de signalen niet kunt aanraken.
Mogelijkheid om een (sms) weerstand per contact op de onderzijde van de pcb aan te brengen.
Wil het nog gaan uitbreiden met buffer opamps.

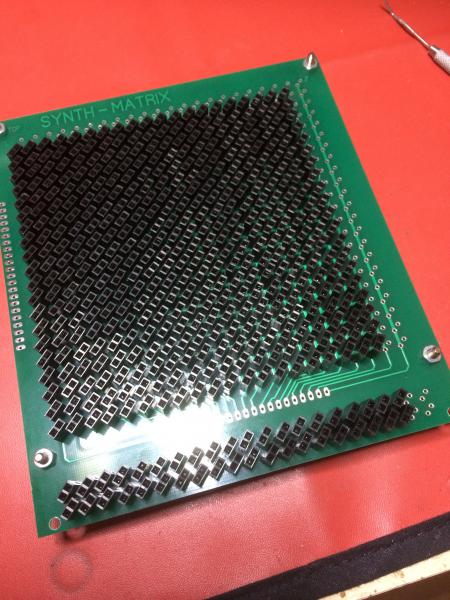

Op foto staat uitvoering met 20x20 header en een 20x2 rij parkeerplaatsen onderaan.
Nu nog even op zoek naar geschikte male jumper.

Grtz,

Hans



[marcmarc]

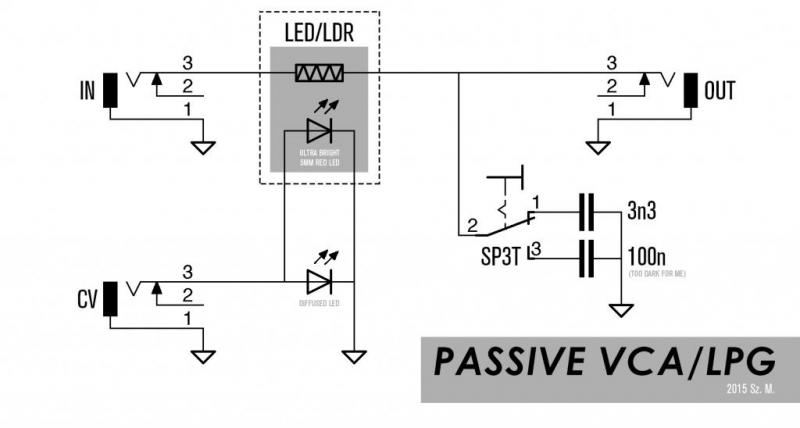

Over de Passive VCA/LPG:
1) De LED in de vactrol staat parallel aan de indicatieled. Als beiden leds niet exact dezelfde karateristieken hebben, dan gaat een van de twee leds de meeste stroom trekken (oplichten). Als dat de indicatieled is, dan licht de led in in de vactrol nauwelijk op - is nauwelijks effectief.

Je kan dit verhelpen door middel van een serieweerstand op te nemen voor de indicatieled. Als je voor deze led een hedendaagse High Effiency (HF) led neemt, dan kan de voorschakelweerstand vrij groot zijn 4K7...10K.

2) Er is het geheel geen voorschakelweerstand gebruikt. Dit betekend dat als het aangesloten wordt op een uitgang die meer stroom kan leveren dan het maximum dat de led kan hebben (40 mA), de led(s) kapot gaat. Bij de meeste uitgangen van modulaire systemen zit een serieweerstand op de uitgang van 470 Ohm...1K en zal er geen schade aan de leds worden gebracht.

Als de led in de variac ook HF is, dan kan het beste bij beiden leds afzonderlijk een serieweerstand worden opgenomen.
Je kan met een multimeter eenvoudig testen hoe de LDR in de vactrol zich gedraagt in rekatie tot de hoeveelheid stroom en daar de weerstanden op aanpassen.



[ambi-j]

Nu nog even op zoek naar geschikte male jumper.

je kan gewone male headers gebruiken maar met lange pinnen, single row en afknippen per 2. als je die omdraait en dan het plastiek isolatiedeel naar beneden schuift (lukt wel met een beetje doorduwen) hou je aan de bovenkant een behoorlijk lang deel over, handig om te bedienen.
je kan ertussen een smd weerstand solderen van verschillende waardes. als je dan het deel boven het plastiek toesealt met krimpkous heb je een mooi pinnetje. de kleur van de krimpkous kan je varieren naargelang de weerstandswaarde van de smd weerstand.
als je dan elke kolom voorziet van een summing opamp + inverter om het terug positief te maken kan je meerdere signalen mixen in verhouding tot de gebruikte weerstand en terzelfdertijd routen naar je doel.
ik hoop dat ik het een beetje begrijpelijk heb uitgelegd

p.s. waarom heb je niet van die tulp headers gebruikt als female, zijn een stuk beter van kwaliteit en handiger om je pinnetje te centreren

succes ermee



[ambi-j]

a propos frotje,
ik zie dat je een mooi pcb'tje hebt laten maken voor die matrix.
heb je er nog over?
kan je me eentje verkopen?



[frotje]

pcb matrix

pcb matrix

Hoi ambi-j,

Heb geen tulp gebruikt om ruimte en kosten te besparen. (zijn wel ruim 400 stuks he?!)
Om deze reden heb ik jumpers, onder 45 graden genomen, zodat de matrix wel vierkant wordt.
Headers gekocht bij onze Chinese vrinden van Aliexpress.

Afmeting van complete print zijn13x14,5 cm
Afmeting van patch gedeelte is 11x11 cm

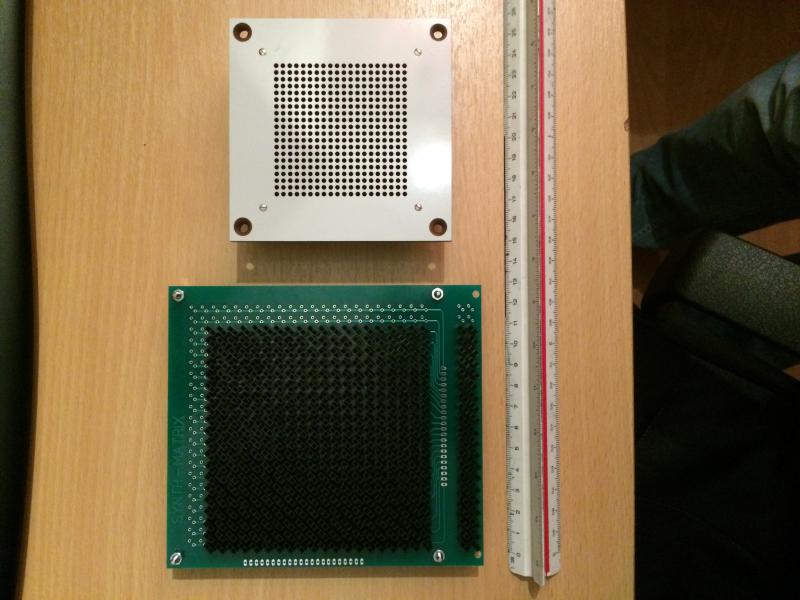

Zie foto in vergelijk met een (kleine) Chielmetti matrix.

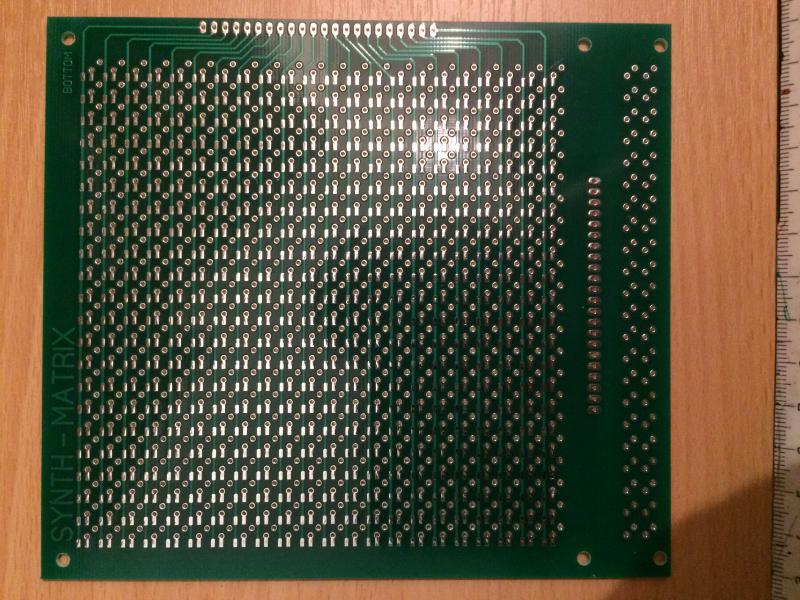

Ook foto van onderzijde gepost. Daar kun je zien dat er weerstanden kunnen worden geplaatst
richting iedere output tak. Dan hoeft die niet in de jumper.

En ja, ik heb er nog 8 beschikbaar voor overname. Pb maar even.

Groet,

Hans



[ambi-j]

mooi werk!
als je de weerstanden van onder plaatst heb je altijd weerstand. als je ze op de jumpers plaatst kun je met verschillende waardes of zelfs met een nul weerstand werken voor bijvoorbeeld 1v/oct of gate routing.



[Arjen19691]

Over de Passive VCA/LPG:
1) De LED in de vactrol staat parallel aan de indicatieled. Als beiden leds niet exact dezelfde karateristieken hebben, dan gaat een van de twee leds de meeste stroom trekken (oplichten). Als dat de indicatieled is, dan licht de led in in de vactrol nauwelijk op - is nauwelijks effectief.

Je kan dit verhelpen door middel van een serieweerstand op te nemen voor de indicatieled. Als je voor deze led een hedendaagse High Effiency (HF) led neemt, dan kan de voorschakelweerstand vrij groot zijn 4K7...10K.

2) Er is het geheel geen voorschakelweerstand gebruikt. Dit betekend dat als het aangesloten wordt op een uitgang die meer stroom kan leveren dan het maximum dat de led kan hebben (40 mA), de led(s) kapot gaat. Bij de meeste uitgangen van modulaire systemen zit een serieweerstand op de uitgang van 470 Ohm...1K en zal er geen schade aan de leds worden gebracht.

Als de led in de variac ook HF is, dan kan het beste bij beiden leds afzonderlijk een serieweerstand worden opgenomen.
Je kan met een multimeter eenvoudig testen hoe de LDR in de vactrol zich gedraagt in rekatie tot de hoeveelheid stroom en daar de weerstanden op aanpassen.

thnx voor je info, ik had de voorschakelweestand wel opgenomen in mijn circuit, viel me ook eigenlijk gelijk op. Hij werkt trouwens erg fijn



[Arjen19691]

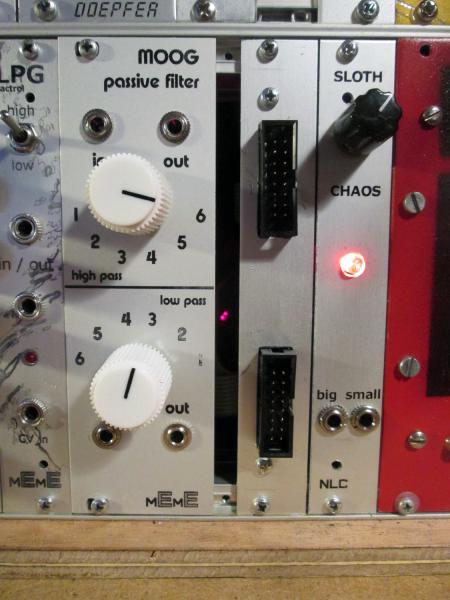

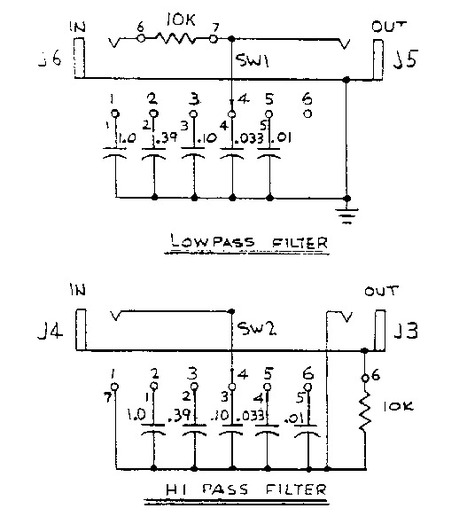

passive moog hpf en lpf, heb de condensatoren met voetjes op het pcb'tje zitten zodat ik evt ook nog met andere waardes kan expirimenteren



[SRPP]

Hoi,

Bezig met VCS3 clone. En heb daarvoor een alternatief gemaakt voor de Chielmetti patch matrix. PCB met 22 in, 22 uitgangen.
Aansluiting met female headers zodat je de signalen niet kunt aanraken.
Mogelijkheid om een (sms) weerstand per contact op de onderzijde van de pcb aan te brengen.
Wil het nog gaan uitbreiden met buffer opamps.
Op foto staat uitvoering met 20x20 header en een 20x2 rij parkeerplaatsen onderaan.
Nu nog even op zoek naar geschikte male jumper.

Grtz,

Hans

Nifty! Werkt het goed?

Voor de toonzaal in den bosch een board gedaan met vier VCA's (Irwin/ Gallo, v2164), kostte wat moeite om het aan de gang te krijgen, waarschijnlijk vanwege vrijdagavondmoeheid (gij zult niet solderen als je doodmoe/lam bent).
Prima lineair VCAtje. Het proto heb ik maar achter een panel gehangen.
Eindassemblage was priegelig:



[SRPP]

Eurorack mixertje.

Boards over, dus als iemand wil, laat maar weten.



[PWM]

Reverb van Ken Stone. Heb er een actieve HPF voor gehangen, dat vond ik wel prettig bij de BTDR chip die er in zit.


(waarom dit plaatje heeft besloten op zijn kantje te gaan liggen is mij een raadsel..)



[Soul C]

mooi ding Maarten
