De heb ik (af)gebouwd draad voor 2017!
- Thread starter ambi-j
- Start date
Arjen19691
Knopjes Knopjes Knopjes
Luxigo al eens geprobeerd?
Arjen19691
Knopjes Knopjes Knopjes
mooie bak die 9090
Arjen19691
Knopjes Knopjes Knopjes

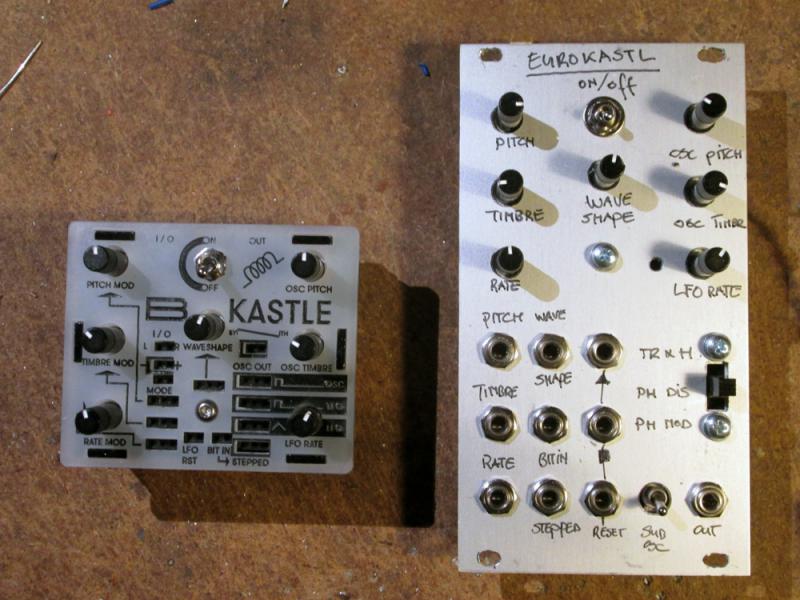

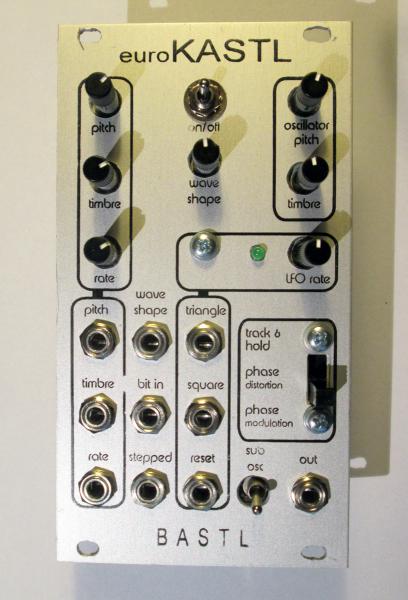

kastl ------>>>> EUROKASTL
kastl ------>>>> EUROKASTL

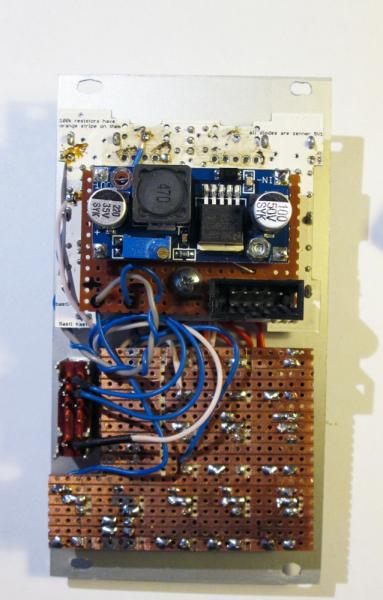

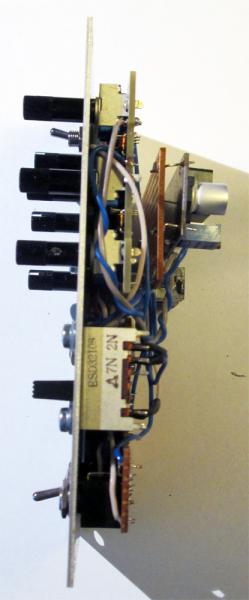

de kastl omgebouwd voor eurorack
alle patchpoints naar 3,5jack. extra osc input als subosc schakelaar
de synthesismode in 3 standen schakelbaar
moet hem nog aanpassen aan de 12 volt voeding zodat ie gewoon op het busboard kan.

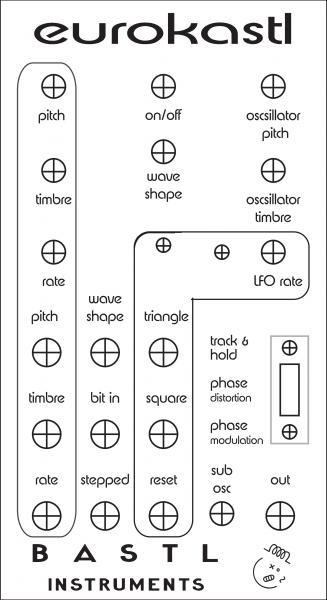

Het frontje moet nog ff netjes gemaakt worden (komt later) ontwerp is al klaar
kastl ------>>>> EUROKASTL
de kastl omgebouwd voor eurorack
alle patchpoints naar 3,5jack. extra osc input als subosc schakelaar
de synthesismode in 3 standen schakelbaar
moet hem nog aanpassen aan de 12 volt voeding zodat ie gewoon op het busboard kan.
Het frontje moet nog ff netjes gemaakt worden (komt later) ontwerp is al klaar
Attachments
GentleG
Virtueel lid
Arjen19691
Knopjes Knopjes Knopjes
- Lid sinds
- 16 februari 2011
- Berichten
- 6.561
knap!
Arjen19691
Knopjes Knopjes Knopjes

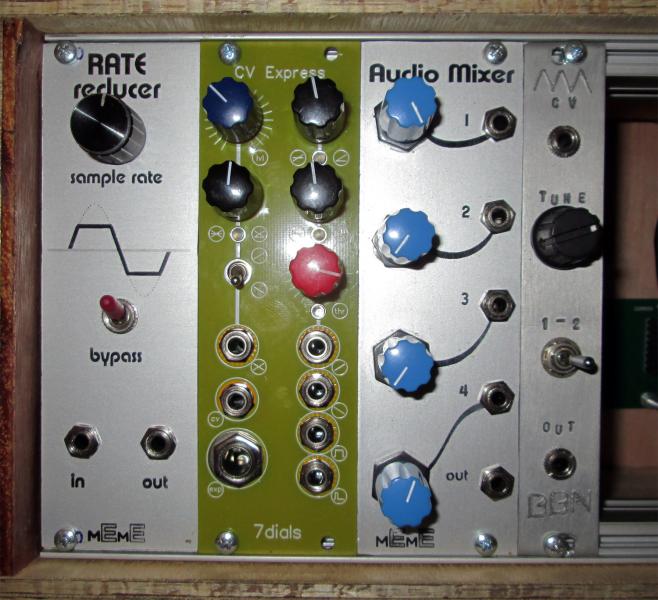

Rate reducer op basis van een BugCrusher maar dan met de LF398 ipv de veel duurdere AD781, alleen nog even verder knutselen zodat hij CV gestuurd kan worden
De CV-dials was een leuk THONK projectje, basicly cv sturen mer een expressie pedaal
de Mixer is een super goedkoop kitje van Antronics, ik denk qua materiaal nog geen 8 euro
de SAW-vco is een circuit gevonden op ElectroMusic van Nicolas Wootson op basis van een LM354, in dit geval een enkele VCO schakelbaar naar een Dubblele VCO waarvan alleen een anders setje diodes een kleine offset geeft waardoor je een soort van supersaw 'light' idee krijgt
De CV-dials was een leuk THONK projectje, basicly cv sturen mer een expressie pedaal
de Mixer is een super goedkoop kitje van Antronics, ik denk qua materiaal nog geen 8 euro
de SAW-vco is een circuit gevonden op ElectroMusic van Nicolas Wootson op basis van een LM354, in dit geval een enkele VCO schakelbaar naar een Dubblele VCO waarvan alleen een anders setje diodes een kleine offset geeft waardoor je een soort van supersaw 'light' idee krijgt
Attachments

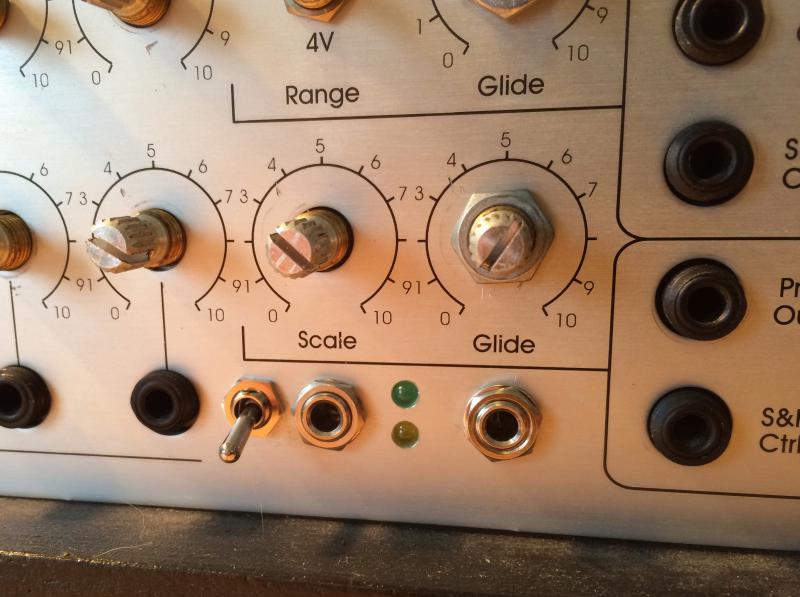

Doepfer A-155 16 step CV en trigger outputs.
http://www.timstinchcombe.co.uk/index.php?pge=a155
Met het schakelaartje kies je tussen 1x bovenste rij, 1x onderste rij of 2x bovenste rij, 2x onderste.
http://www.timstinchcombe.co.uk/index.php?pge=a155
Met het schakelaartje kies je tussen 1x bovenste rij, 1x onderste rij of 2x bovenste rij, 2x onderste.

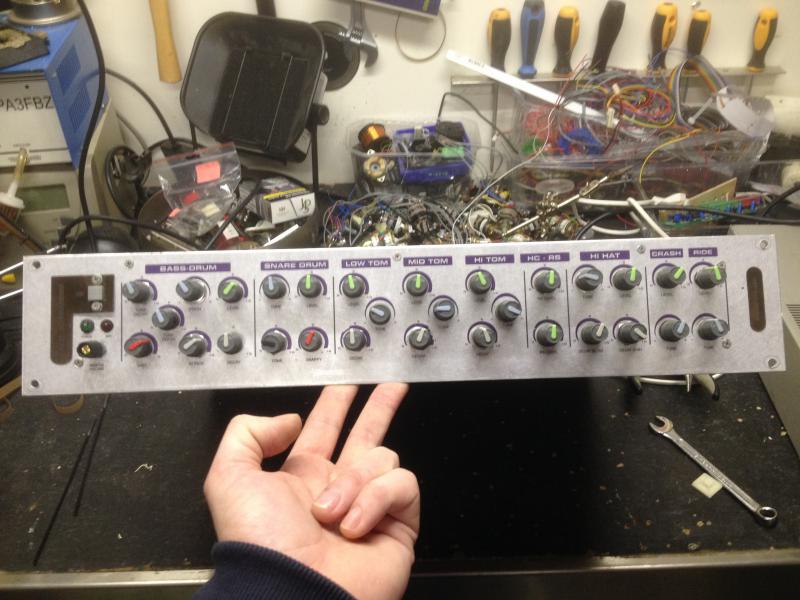

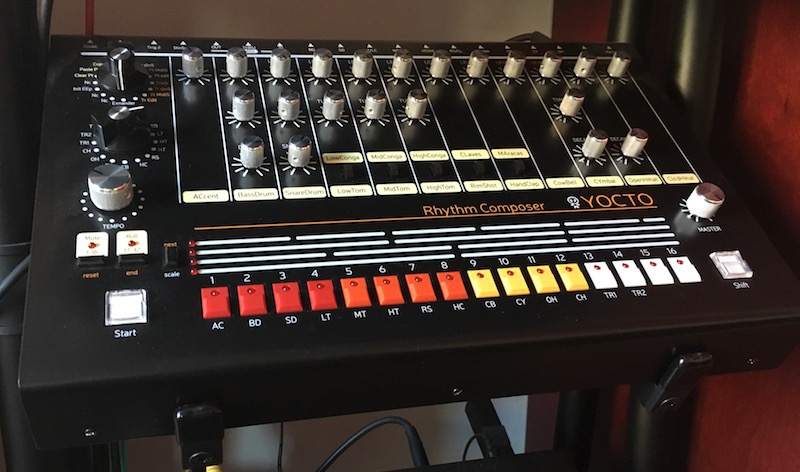

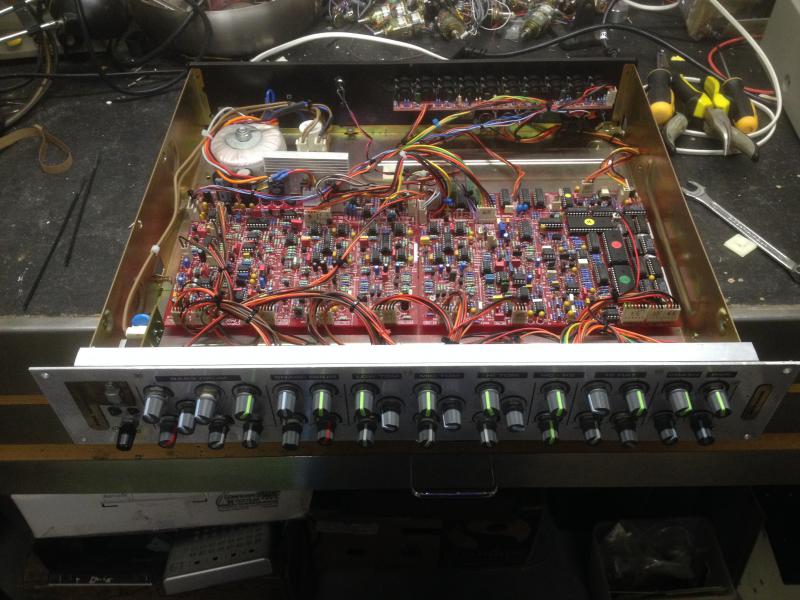

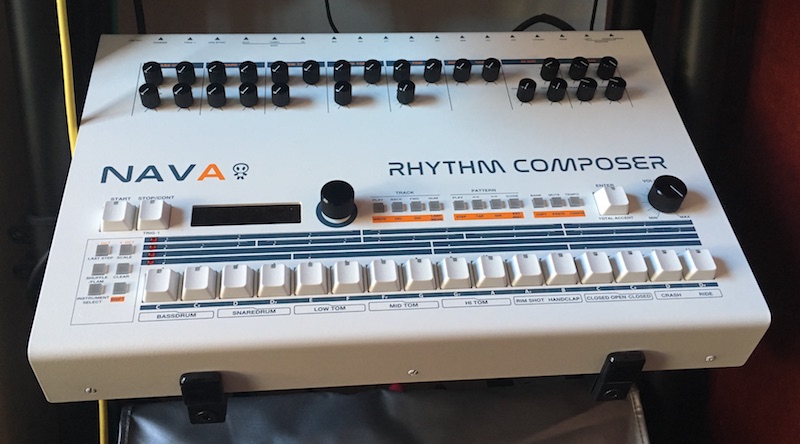

Nee het is een compleet ander project. Van dezelfde mensen als de Yocto. http://www.e-licktronic.com/en/content/46-nava-roland-tr-909-clone
elektrovolt
compuphonic

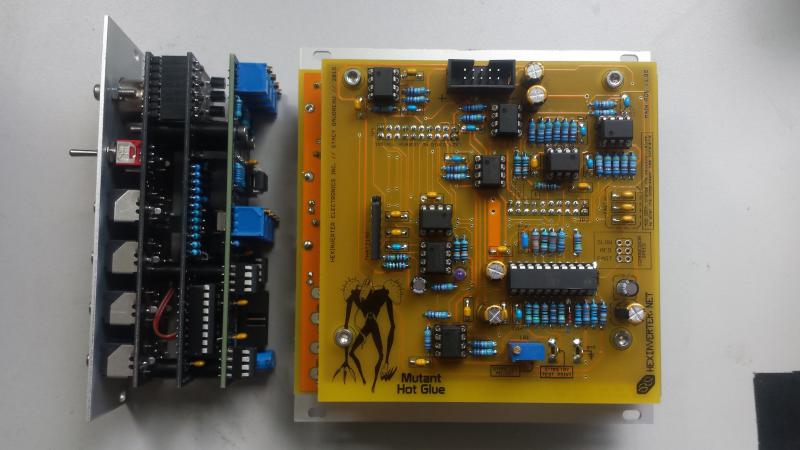

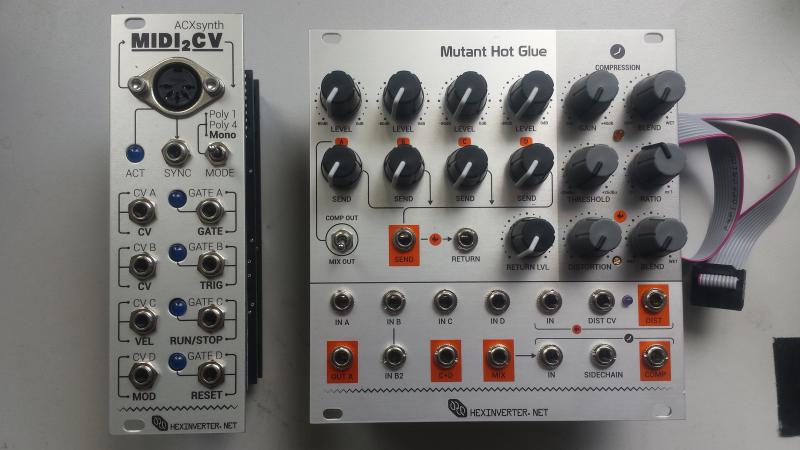

Hexinverter / ACXsynth Midi2CV + Hexinverter Hot Glue (voor iemand anders)

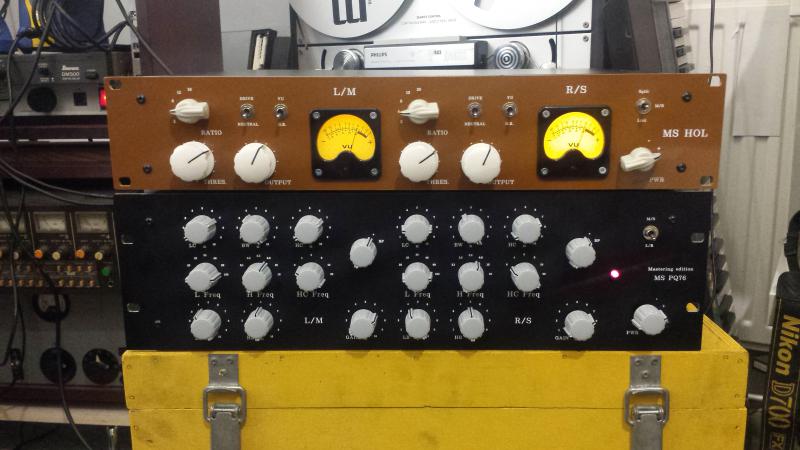

PCBgrinder MS-HOL optical compressor met vactrols en mid-side modus + MS-PQ76 inductor equalizer (ook voor iemand anders)
De Hexinverter kits zijn fraai en compleet, kwaliteit van de onderdelen is ook goed. Nu nog testen!
De PCBgrinder kits zijn niet ready-to-go, de helft van de geleverde onderdelen klopt niet, is afwezig of is van matige kwaliteit. Toch klinken ze goed en met wat eigen inzicht kun je er iets moois van maken.
Pluspunten: klank, zeker met de Lundahl trafo's in de uitgang. Relais: scheelt veel bedrading naar schakelaars. MS optie.
Minpunten: LR-stereolink van de compressor klopt niets van, gewoon unlinked of MS gebruiken.
kwaliteit van sommige onderdelen, incompleet.
Anyway, nu dan binnenkort toch beginnen met de TTSH
PCBgrinder MS-HOL optical compressor met vactrols en mid-side modus + MS-PQ76 inductor equalizer (ook voor iemand anders)
De Hexinverter kits zijn fraai en compleet, kwaliteit van de onderdelen is ook goed. Nu nog testen!
De PCBgrinder kits zijn niet ready-to-go, de helft van de geleverde onderdelen klopt niet, is afwezig of is van matige kwaliteit. Toch klinken ze goed en met wat eigen inzicht kun je er iets moois van maken.
Pluspunten: klank, zeker met de Lundahl trafo's in de uitgang. Relais: scheelt veel bedrading naar schakelaars. MS optie.
Minpunten: LR-stereolink van de compressor klopt niets van, gewoon unlinked of MS gebruiken.
kwaliteit van sommige onderdelen, incompleet.
Anyway, nu dan binnenkort toch beginnen met de TTSH
Attachments
Zijn er ook kits van PCB grinder? Ik ken alleen de PCB's.
Zelf heb ik het schema van de headphone amp gebruikt, en ik denk van de compressor, die Fred Forssell heeft ontworpen, dacht dat ze daar bij PCBgrinder een PCB voor hadden.
Zelf heb ik het schema van de headphone amp gebruikt, en ik denk van de compressor, die Fred Forssell heeft ontworpen, dacht dat ze daar bij PCBgrinder een PCB voor hadden.
elektrovolt
compuphonic
Hier vind je de kits: https://pcbgrinder.com/index.php?route=product/category&path=64
Ik heb erg veel moeten bijbestellen omdat er veel miste en sommige componenten van slechte kwaliteit waren. Je kan beter de componenten los bestellen.
Ik heb erg veel moeten bijbestellen omdat er veel miste en sommige componenten van slechte kwaliteit waren. Je kan beter de componenten los bestellen.
