Ginko case

[electrodancer]

Ben een tweede Ginko case aan het bouwen.



[Guest]

Mooi zo naast elkaar.



[fjoesz]

dat moet ook wel met al die mutable DIY's!

ik ben erg blij met mn ginko ook



[AntonW]

Mooi!
Welke Power Supply etc heb je erbij gehaald?



[electrodancer]

aan voeding zit er 2x Meanwell RT-65B in



[Designer]

Is mooi, heb je ook een foto van hoe je die voedingen hebt gedaan ?



[electrodancer]

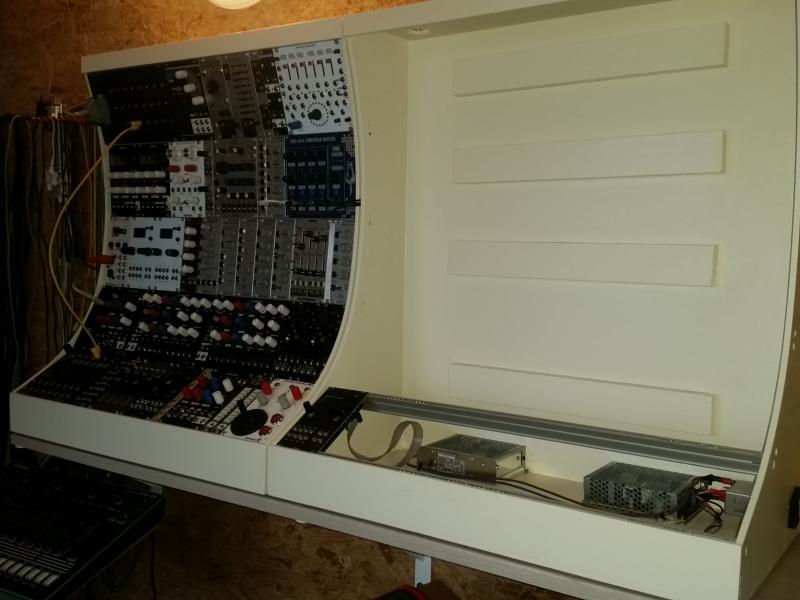

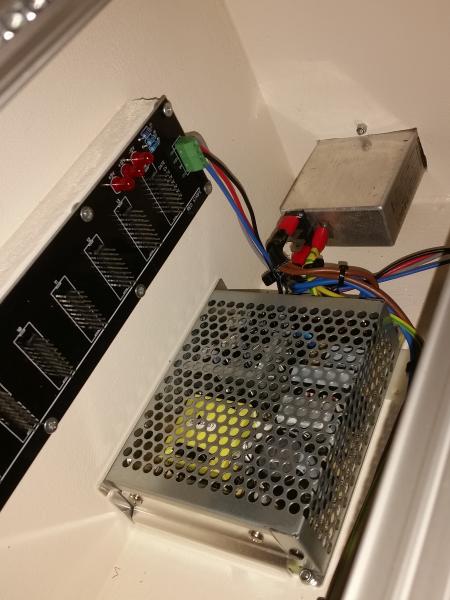

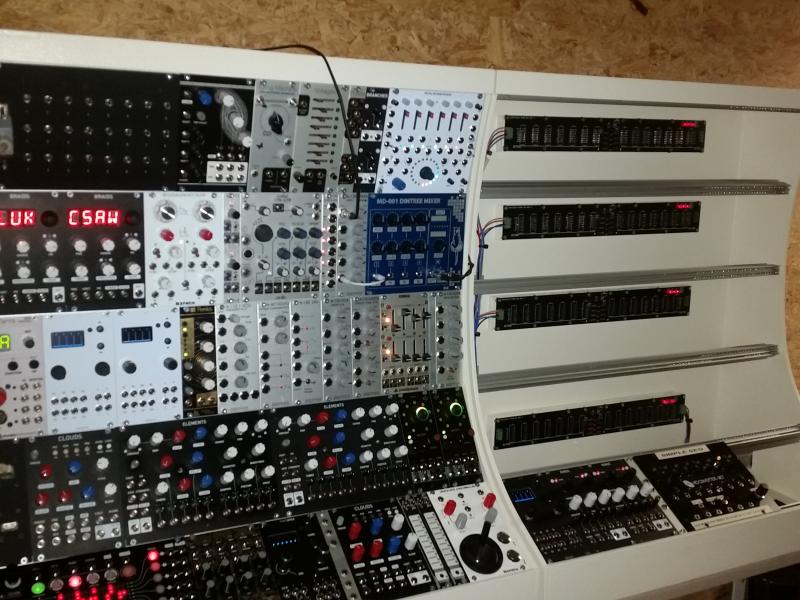

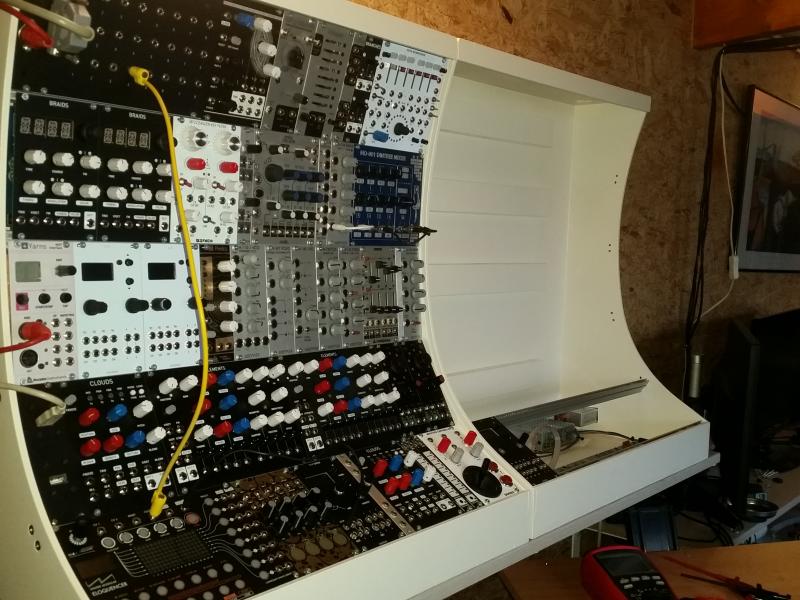

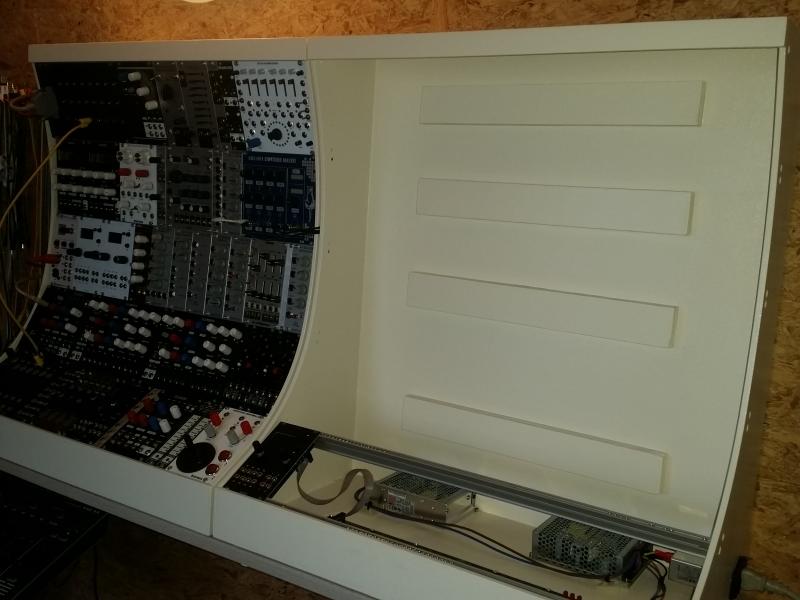

Hier nog wat foto's ...hij is nu helemaal klaar.



[martinb]

WoW, mooi geworden zeg!



[Designer]

Hey bedank voor de fotos, ziet er netjes uit, lijkt mijzelf ook mooi om zo te doen.

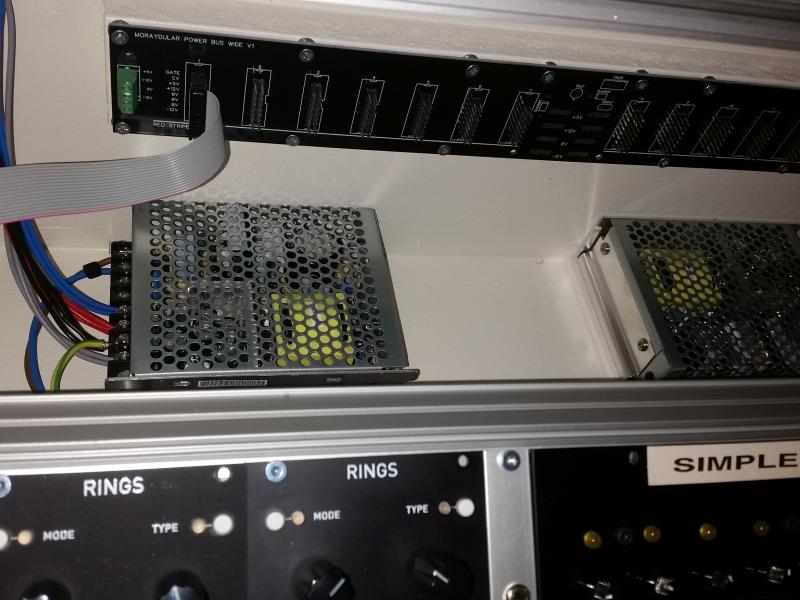

1 rij voor het zware werk, 3 rijen voor de lichtere modules, even de COM aan elkaar verbinden, mooi.



[AntonW]

mooi!
Waar heb je de voeding spullen gehaald?oh en zijn je elements ook zelfbouw?



[electrodancer]

voedingen zijn meanwell rt65-b deze komen van mouser
veel modules zijn inderdaad zelbouw...



[marcmarc]

Het Ziet er mooi uit.

Vraagje:
Zo'n meanwll PSU RT-65B geeft 5V/5A 12V/2.8A -12V/0.5A.
Is dat niet een beetje rare verhouding voor modular modules?
Bij veel modules trekt het toch ongeveer op +12 en - 12V hetzelfde aan stroom en is voor veel modules niet eens een +5 nodig, dan wel weining stroom voor de +5V.

Wat is de reden om zo'n voeding te nemen?



[electrodancer]

mwaa....meeste modules trekken op de min rail ongeveer een derde van wat ze op de plus rail trekken.

en had ik er al een in gebruik in mijn andere case.... de 5 volt daavan powerd mijn midbox spul.

had ook even niet veel geld om er ringkern trafo's in te leggen....



[marcmarc]

OK, het is een antwoord ;-)
Toch vind ik het raar dat veel modular modules zoveel minder van de 'min' trekken.
Ik denk dan dat er het nodige mis is ermee maar, dat is natuurlijk een gevaarlijke gedachte.
Die +5 aan hoeveelheid stroom is absurd. Alleen systemen die gebruik maken van oude TTL en Eproms hebben zoveel stroom nodig (bijvoorbeeld een Linndrum).
Maar goed: die PSU modules kosten zo goed als niks dus ik snap wel dat die populair zijn.



[BIAM]

Ik gebruik 2 losse 12v voedingen met de + en - verbonden als nul.



[BIAM]

mwaa....meeste modules trekken op de min rail ongeveer een derde van wat ze op de plus rail trekken.

en had ik er al een in gebruik in mijn andere case.... de 5 volt daavan powerd mijn midbox spul.

had ook even niet veel geld om er ringkern trafo's in te leggen....

Ik heb nog een paar gebruikte ringkerntrafos liggen van +/-12v op een montage plaat, mocht je interesse hebben stuur maar een pb.



[SRPP]

Toch vind ik het raar dat veel modular modules zoveel minder van de 'min' trekken.
Ik denk dan dat er het nodige mis is ermee maar, dat is natuurlijk een gevaarlijke gedachte.
Die +5 aan hoeveelheid stroom is absurd. Alleen systemen die gebruik maken van oude TTL en Eproms hebben zoveel stroom nodig (bijvoorbeeld een Linndrum).
Maar goed: die PSU modules kosten zo goed als niks dus ik snap wel dat die populair zijn.

De Euclidean Circles is 200mA per module aan +5V........

Look at all them LEDs!

Ik heb me ook wel eens verbaasd over het feit dat de - rail minder belast wordt dan de + rail, maar ik denk toch wel dat er stiekem een hoop CMOS of logic signalen in een modular zitten, meer dan bipolaire signalen (en sommige modules halen hun interne +5 uit de +12v rail, mutable bv.).



[nmnn]

Wat dacht je van alle LED en praal op de meeste euro-modules? Laat staan de EC van hierboven.




traaaaaaaggg



[marcmarc]

+5 uit de +12 en de LEDS verklaart het denk ik wel.
