polysix elcos ontploft?

[dannykorrson]

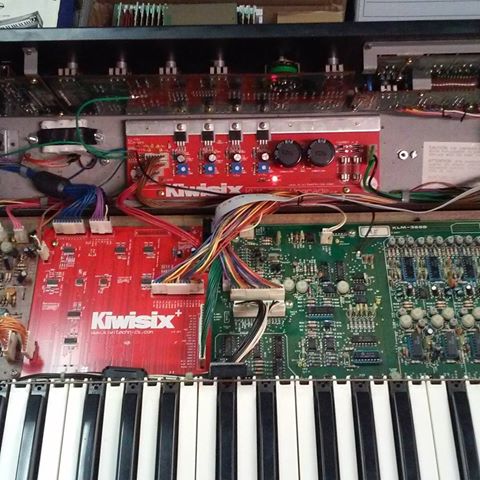

een tijdje geleden heb ik een kiwisix set voor mijn polysix besteld, met de installatie ervan ben ik vandaag klaar geworden.

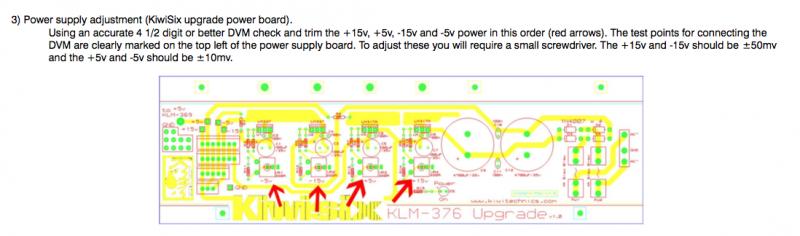

de installation guide schrijft voor dat men na de inbouw van het powerboard de polysix aanzet en 15min laat opwarmen om hem dan te kalibreren.

ik had het kabel van de voeding naar het powerboard ingeplugd, maar de 4 plugs van het powerboard naar de rest van de polysix voor de zekerheid nog eraf gelaten om eerst de +15v, +5v, -15v and -5v te meten en correct in te stellen.

vrijwel meteen na het aanzetten van de polysix ontploften 2 van de 4 kleine elcos op het powerboard, dus meteen stroom eraf.

ik meet 230v op de trafo ingang en 45v op de uitgang, die lijkt dus in orde te zijn.

ik heb bij het solderen van de oude plugs naar het nieuwe powerboard voorzichtig gesoldeerd en zie ook met een loep geen verbindingen of mogelijke kortsluitingsplekken..
en dat die elcos rot/oud zijn lijkt me ook stug - waarschijnlijk dus een te hoog voltage

heb ik iets over het hoofd gezien?



[turbo2tone]

Je zou bijna zeggen dat de polariteit van die twee elcos niet goed zat, plus in de min en omgekeerd dus.
Dit is (vaak) een oorzaak van ontploffende elcos..



[DRe]

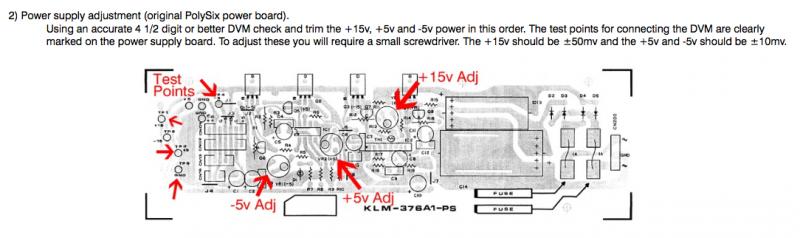

Heb je die kiwi zelf gesoldeerd? waarom laat je een oud schema zien en je hebt een kiwi power board. Zijn die helemaal het zelfde?



[dannykorrson]

Je zou bijna zeggen dat de polariteit van die twee elcos niet goed zat, plus in de min en omgekeerd dus.
Dit is (vaak) een oorzaak van ontploffende elcos..

dat zal ik nog even nakijken, het is wel vreemd dat het gelijk twee stuks bijna te gelijk waren

Heb je die kiwi zelf gesoldeerd? waarom laat je een oud schema zien en je hebt een kiwi power board. Zijn die helemaal het zelfde?

je hebt gelijk, verkeerde foto geupload

ik heb hem zelf gesoldeerd met behulp van de installatiegids



[Nicolas 2000]

Mag ik even gokken dat de 2 ontplofte elco's ofwel die van +15 en +5 waren, ofwel die van -15 en -5? Met andere woorden: verkeerd om geplaatst.

Afhankelijk van de boardlayout kan het goed zijn dat degene van de negatieve spanningen omgekeerd gemonteerd moeten worden aan die van de positieve spanningen.

Van het schema kan ik zo klein helaas niks lezen qua + en -.



[dannykorrson]

Mag ik even gokken dat de 2 ontplofte elco's ofwel die van +15 en +5 waren, ofwel die van -15 en -5? Met andere woorden: verkeerd om geplaatst.

bedankt voor de input nicolas, het waren inderdaad de -15 en de -5!

die zal ik dus gaan onderzoeken
