Pojo_del_Klojo
Ouwe rot
Als je modules in verschillende reks zitten is het goed om de 0 volt (lijn) van de verschillende reks aan elkaar te sluiten. Hoe doen jullie dit? (Of niet?)
O volt lijn in verschillende racks
- Thread starter Pojo_del_Klojo
- Start date
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
maakt denk ik niet uit omdat je aarde op de minijack hebt.
bij de Buchla en andere bananajack synths is het wel belangrijk. dan zit er vaak een aarde patch punt.
bij de Buchla en andere bananajack synths is het wel belangrijk. dan zit er vaak een aarde patch punt.
Pojo_del_Klojo
Ouwe rot
Er kan geen verschil in spanning zijn tussen de verschillen 0 V aansluiting?
0v = 0 V maar stel dat er iets mis gaat of als er anders een kleine fluctuatie is?
0v = 0 V maar stel dat er iets mis gaat of als er anders een kleine fluctuatie is?
Nicolas 2000
It's a household name
Dat is net de reden om ze te verbinden, je forceert ze naar gelijk potentiaal zodat alle spanningen en signalen dezelfde referentie hebben en er niks "zweeft".
Pojo_del_Klojo
Ouwe rot
Maar hoe doen de multi cases eurorackers dat?
marcmarc
Ouwe rot
Hier heb je een belangrijk issue te pakken. In tegenstelling van wat de meeste mensen denken is het aarden van onafhanlijke euroracks (ieder hun eigen PSU) geen kwestie van aarding via een patchkabel van rack A naar B. Sterker nog, dat kan problemen geven afhankelijk van om welke module dat gaat en zeker problemen opleveren als er ook weer een patchkabel van B terug gaat naar A. Dit laatse is bij modulars eerder standaard dan uitzondering.
Het is verstandig om op ieder Eurorack een voorziening te maken om met een dikke draad een verbinding te maken. Dit doet men het liefst zo dicht mogelijk bij de GND van de PSU. Eigenlijk zou ieder Eurorack PSU-module zo'n verbindingsmogelijkheid moeten hebben. Dit zou een banana plug kunnen zijn of een druimschroef-verbinding zoals op een draaitafel zit om de draaitafel apart met de eindversterker te verbinden ( dat was niet voor niets bedacht).
Het punt met aardverbindingen in een modulair systeem is het probleem van routen van kleine en grote stromen over een traject dat variable kan zijn. Dat wil je voorkomen door solide en vaste aardverbindingen te maken tussen de verschillende racks.
In mijn DIY systeem van decenia geleden liepen alle grounds van de verschillende kasten via de voedingskabels. De module-verbindingen werden met DIY kabels gemaakt waarbij een kant van de kabel de aarde niet werd verbonden. Dit was een gevolg van het oplossen van aardlussen.
Bij Eurorack systemen wordt via een lintkabel (PSU bus) de aardes van de modules serieel gekoppeld. Dat is gemakkelijk maar verre van optimaal. Het liefst zou je willen dat iedere module z'n eigen GND-lijn heeft naar de PSU. En dan ook nog een aparte analoge GND-lijn EN een digitale GND line (AGND en DGND) zoals dat in de analog/digitaal synthesizer zorgvuldig is ontworpen.
Het is verstandig om op ieder Eurorack een voorziening te maken om met een dikke draad een verbinding te maken. Dit doet men het liefst zo dicht mogelijk bij de GND van de PSU. Eigenlijk zou ieder Eurorack PSU-module zo'n verbindingsmogelijkheid moeten hebben. Dit zou een banana plug kunnen zijn of een druimschroef-verbinding zoals op een draaitafel zit om de draaitafel apart met de eindversterker te verbinden ( dat was niet voor niets bedacht).
Het punt met aardverbindingen in een modulair systeem is het probleem van routen van kleine en grote stromen over een traject dat variable kan zijn. Dat wil je voorkomen door solide en vaste aardverbindingen te maken tussen de verschillende racks.
In mijn DIY systeem van decenia geleden liepen alle grounds van de verschillende kasten via de voedingskabels. De module-verbindingen werden met DIY kabels gemaakt waarbij een kant van de kabel de aarde niet werd verbonden. Dit was een gevolg van het oplossen van aardlussen.
Bij Eurorack systemen wordt via een lintkabel (PSU bus) de aardes van de modules serieel gekoppeld. Dat is gemakkelijk maar verre van optimaal. Het liefst zou je willen dat iedere module z'n eigen GND-lijn heeft naar de PSU. En dan ook nog een aparte analoge GND-lijn EN een digitale GND line (AGND en DGND) zoals dat in de analog/digitaal synthesizer zorgvuldig is ontworpen.
Ben daar zelf ook mee bezig om te leren.

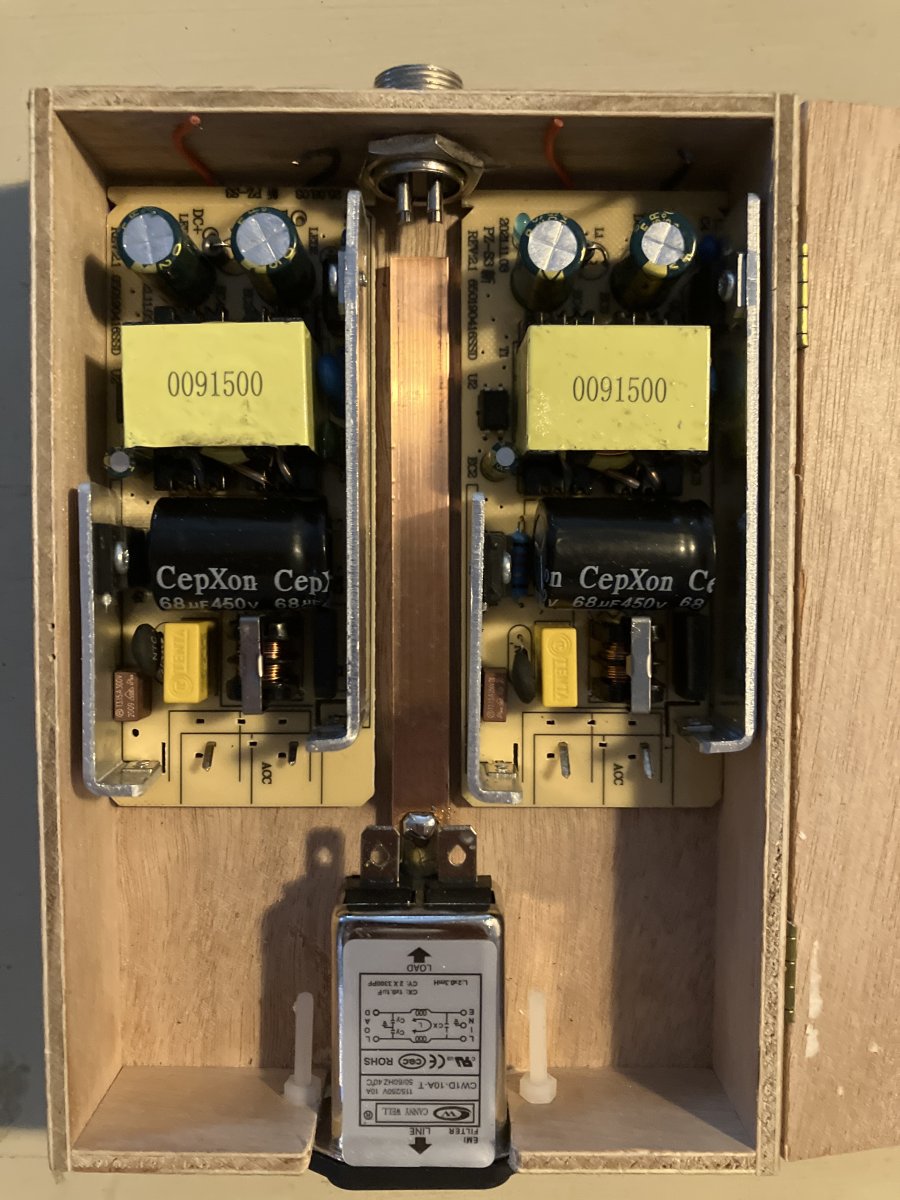

C14 input met de gnd aan de koperen strip
Die wil ik doorverbinden aan de behuizing van de GX-16. De 4 pins van de gx worden voor 12 0-12vdc gesoldeerd.
Ik zit te denken om 2x 0 te doen en die met +12 en -12 te twisten. En die draad gaat naar een moog euro stalen chassis met gx16. Maar hoor graag of dit goed doet.
C14 input met de gnd aan de koperen strip
Die wil ik doorverbinden aan de behuizing van de GX-16. De 4 pins van de gx worden voor 12 0-12vdc gesoldeerd.
Ik zit te denken om 2x 0 te doen en die met +12 en -12 te twisten. En die draad gaat naar een moog euro stalen chassis met gx16. Maar hoor graag of dit goed doet.
marcmarc
Ouwe rot
Bij mijn synth heb ik het als volgt gedaan:
Omdat de GND van elke module in een kast aan elkaar ligt (door de bus voeding) en die gemeenschappelijke GND ook verbonden is met het metaal van de kast, volstaat bij mij een draad met aan elk eind een soldeer oog tussen de verschillende kasten.
Omdat de GND van elke module in een kast aan elkaar ligt (door de bus voeding) en die gemeenschappelijke GND ook verbonden is met het metaal van de kast, volstaat bij mij een draad met aan elk eind een soldeer oog tussen de verschillende kasten.
