siel dk70

[Hilltree]

oi,

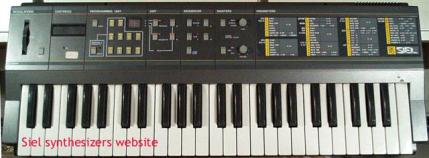

Bij een bezoekje aan de plaatselijke kringloopwinkel, zag ik een siel dk70 liggen voor 15 euro.
In de eerste instantie kende ik dat bakkie niet en er stond op "te koop keyboard/orgel" .
De opdruk van adsr en dco bracht mij op het idee dat het toch een synth moest wezen.

Thuis eens geprobeerd en na wat onderhoud aan de koolstof membraam toetsen wie het niet deden, en wat kleine andere dingen, doet deze het weer goed.

Maar........
Ik heb al een stapel synths.
En nog een geval met toetsen erbij is haast te veel.
De geluiden zijn overigens wel leuk.
En er zit een sequencer op welke ik nog niet goed begrijp.

Nu zit ik met de gedachte om er een midi module van te maken.
Dus de toetsen er af, die zijn overigens wel erg geel.
ook nog een filter mod zoals de korg poly800 kan er op.
En mischien nog wat meer modding met wat potmeters.

DE vraag is....is dit jammer?
En is er nog wel vraag naar dit ding ?
Als je googled naar de siel dk70, is de prijs niet hoog.
En dat zal het ook wel niet worden.
Maar ik heb op een of ander manier een ingebouwde drempel om synthesizers geheel te verbouwen
Maar veel synths van siel kwamen bij mij altijd goedkoop over.

Overigens,een schema van de synth is nergens te vinden.
Niet dat dit zo problematisch is.



[sander]

Je kan ook een EX-80 of SX-500 kopen, dan heb je een kant en klare module.
Schema's die je wel kan gebruiken vindt je op m'n Siel site onder de dk-80. Die
zullen grotendeels gelijk zijn.



[Hilltree]

Een ex80 of een sx500 module moet toch zo 150 euro of meer op brengen.
Mijn dk70 koste 15 euro
En hoe duurder de kast, hoe hoger de drempel bij mij om deze te verbouwen.
En er is in een eigengemaakte dk70 module nog genoeg ruimte om heel wat er bij in te plaatsen voor een modificatie.
Ik denk aan een filter mod ,depth aan/uit schakelaar, en de bender een groter bereik geven [eventueel instelbaar met potmeter, ringmodulator.
Maar de modificaties kunnen er snel meer worden.

Dus binnenkort de zaag erin.

overigens ,informatieve site @sander.
Jammer dat de pdf download niet volledig is.



[KAOSKAOS]

Ach man voor 15 euro heb je de grootste lol toch??



[Chinetti]

Ik denk niet dat het Synthesizer Bevrijdings Front met een gevulde jerrycan en een aansteker je DK70 zal komen opeisen. Dus als je er lol aan beleeft, moet je gewoon lekker dat ding verbouwen.



[Hilltree]

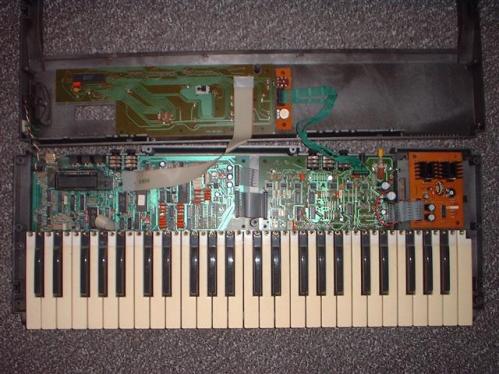

De toetsenbord is er af.
Er wordt gebruik gemaakt van een lange draad metaal[koper ?] met onder elke toets een veertje die contact maakt als je deze aanslaat.
Maar die lange metalen draad ziet er uit als een roestige spijker die al een halve eeuw in de grond heeft gelegen.
Met een stuk schuurpapier is dit wel weer goed te krijgen.
Verder doet hij het wel.

Dus, als iemand nog een tobo nodig heeft voor de dk70.
Gratis af te halen in de achterhoek, of voor t.p.g kosten [+/- 8 euro] op te sturen.



[Hilltree]

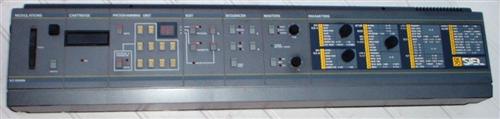

halve siel

halve siel

Nou de siel is door midden
Mooi strakke zaagsnede.

De onderkant wordt gemaakt van een plaat 3mm trespa.
Hoe dit gedaan wordt ben ik nog niet helemaal uit, waarschijnlijk half er in.
Helemaal er in, is ook een optie.
Maar dan moet er heel wat uit gezaagd/geveild worden.
Er zitten namelijk erg veel uitsparingen in de kast.

De originele knoppen zijn al vervangen door mooie zwarte waarvan ik er nog een stuk of honderd heb liggen.
Deze passen dan gelijk bij de modificatie knoppen.

Ik heb al een layout gemaakt hoe deze knoppen te plaatsen.
De uiteindelijke plaats wordt bepaald al ik er mee bezig ben.
En welke modificatie er nuttig blijken.



[Hilltree]

De "moog" filter mod voor de korg poly800 doet het ook op de dk 70.
Het bereik is zo al groter dan die mod van de poly800.
Dus ik heb alleen de instel potmeters vervangen door gewone potmeters.
Er is dus geen extra spanning er op gezet.

P7 - Resonance - 50k lin
P6 - Filter - 100k lin
P3 - gain - 5k log

De filter/resonance regeling gaat van erg mat en decent naar totale resonantie oversturing [bliep] .
Gelijk dus aan de slayer mod, maar beter regelbaar.

De gain is van normaal tot redelijke transistor distortion .

Tot nu toe valt het mij nog niet tegen.



[reddread]

vergeet niet dat alle parameters (ja alle!) via cc te besturen zijn.
midicontroller aansluiten en gaan!
Ik heb zelf ook een dk-70 een dk-80 en een sx-500 gehad. Die zijn echt geen 150 euro waard hoor.

ik ben trouwens wel benieuwd naar een mp-3tje!



[ElektracidZ]

Leuk projectje! 15 euro, geen geld, leve de (goede) kringloopwinkel.

Ik ben ook wel benieuwd naar wat mp3tjes!



[Hilltree]

lol ...die mp3'tjes komen nog wel

Zoals men aan de eerste post ziet, ben ik nog maar anderhalve dag bezig .
En ben dus nog in de bouw en expirimenteer fase.
En als je dan al ziet wat ik in die tijd gedaan hebt, schiet het al aardig op.
En ik moet ook nog overdag werken voor de kost.

Ik probeer de kosten zo laag mogelijk te houden, en gebruik [gebruikte] componenten die ik al in huis heb [ben electronicus van beroep].

@Sander heeft mij al gevraagd om deze mod aan zijn siel site toe te laten voegen.
http://home.tiscali.nl/~smeyer/siel
Ach, het zou jammer zijn, om de wereld niet mee te laten genieten



[Septic]

De gangbare prijs is 80euro ong. voor een dk70 of een ex80, ik heb ze allebei gehad.

Heerlijk geluid zit erin, midi is alleen te traag....Lekkere korrelige sound

Maar eh, ik vind het zonde al dat gezaag in ouwe synths, als het zeg maar mislukt, dan kan een potentiele liefhebber deze ouwe bak al nooit meer kopen....Sander heeft gelijk als ie zegt dat er ook al een module versie is, de ex80....voor 65 euro meer heb je die wel kant en klaar werkend en wel...

Het is je eigen geld en synth natuurlijk, maar het doet mij pijn als ik ziet hoe zo een lief synthje, gewoon zonder pardon, door de midden word gezaagd....Voor de rest wel leuk gedaan enzo natuurlijk dat wel hehe.


Snif Snif traantje wegpikkend, groeten van een EX Siel-eigenaar.



[Hilltree]

mja, ik had even gegoogled voor wat prijzen.
En zag voor de modules dus 150 euro.
Dat ze voor rond de 50 weg gaan vind ik een faire prijs dan 150.
Daarvoor heb je al een k1m van kawai of een gm/gs synth voor 50.
En dat zijn ook goedklinkende modules en universeler inzetbaar.

Je hoeft niet treurig te zijn over de operatie
Menigeen had het kastje aan de kids gegeven als "orgeltje" ,of in de kliko, want het ding deed niet door de vuile membraam toetsen.

Er is mischien wel een "zaag fobie praat groep electro therapie of zoiets", iets voor jou
Nu wordt er nog wat leuks mee gedaan, en het is ook nog leerzaam.
En de siel krijgt een leuk plaatsje tussen mijn andere meuk, als een multitimbraal extra midi kast.
En tot nu toe is het project nog steeds geslaagd.
Ik weet dat als het klaar is hier mensen zijn die deze wel willen over nemen, of zelf aan een mod denken/beginnen.

Ach, zoals hierboven ....voor 15 euro de grootste lol

Vandaag een strook trespa gezaagd van 6cm bij 73.7 cm om de onderkant af te dekken.
En 2 kunstof duim schroefen, voor aan de zijkant geplaatst.
Je moet de kast namelijk ook ergens aan vast kunnen maken.
Het is namelijk geen 19 inch.
Het is de zelfde breedte als mijn poly 800.



[Septic]

Ik heb behalve een synth-doorzaag-fobie ook een hyper-zaag-fobie

Het is ook wel zo wat je zegt, voor het zelfde geld had de vorige eigenaar hem in de vuilcontainer gedonderd..

150 is aan de hoge kant hoor, de prijzen die ik gezien heb destijds variëren van 60-100 euro, 80 is gangbaar. Is alweer een jaar of 2 ofzo gelden dat ik ze kwijt ben, prijzen kunnen inmiddels alweer gestegen zijn. Zo ook een Jupiter8 die in een paar jaar van 1800 naar 3750 gaat zelfs....


Veel succes met je projectje



[Hilltree]

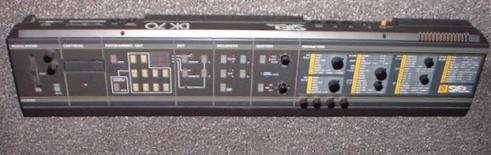

siel dk70 mod

siel dk70 mod

De kast na de "slayer" mod.



[Hilltree]

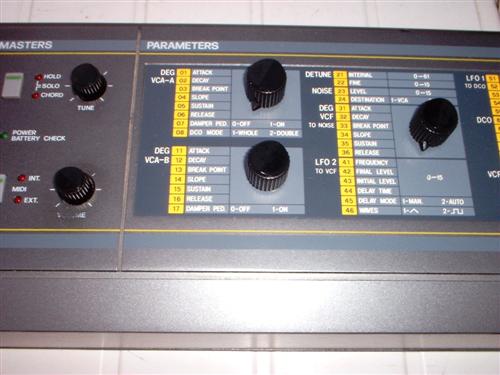

De extra potmeters.
Vond deze plaats evenwichtiger en makkelijker dan naast de bender.



[Hilltree]

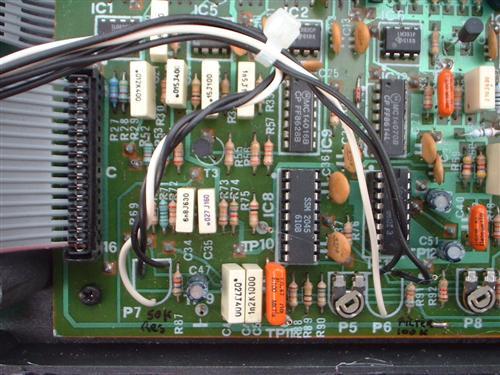

De plaats van de cutof/filter en de resonantie instel potmeters.



[Hilltree]

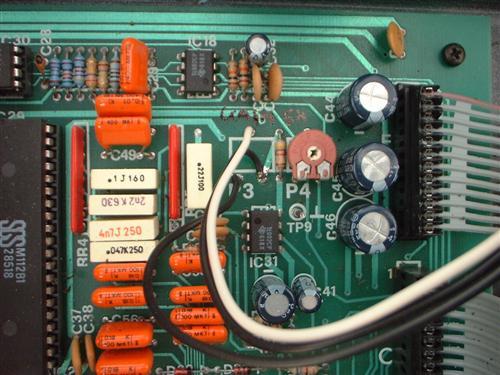

De plaats van de gain instel potmeter.

P7 - Resonance - 50k lin
P6 - Filter - 100k lin
P3 - gain - 5k log



[Hilltree]

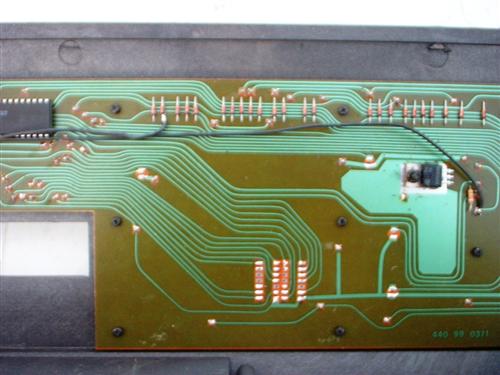

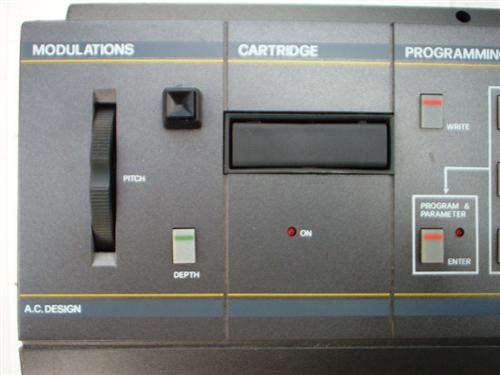

Ik heb ook nog een schakelaar naast de bender gemaakt om de depth compleet in en ui te schakelen.
dus niet met de moment membraamschakelaar wie standaard in de kast zit.
[hoef je niet steeds door dat "rotte " menu te worstelen.]

dus op die 2 draadjes gewoon een on/off schakelaar.



[Hilltree]

siel dk70 modificatie

siel dk70 modificatie

detail.
