TR-808 Bass-drum

[Groene ridder]

Over 1 of 2 weken zal de bass-drum misschien af zijn.
(ik heb niet altijd de tijd om er aan te werken).

Ik vroeg mij af of ik de BD dan al kan testen.
Ik heb namelijk nog geen drum trigger.

Mag je ook gewoon een spaning aanleggen aan de trigger ingang van de BD?
Hoeveel volt mag dat dan zijn?



[heiko]

bass drum triggeren

bass drum triggeren

Hoi,

Als je 5V aanlegt op de trigger gaat de BD af dus dat kan.

Heiko



[Groene ridder]

Soms loopt het mis...

Soms loopt het mis...

Soms loopt het mis...

Ik was mijn dc-naar-symmetrische-spanning-omvormer aan het testen.
Ik legde 24V dc aan zodat ik +12 en -12 aan de uitgang zou krijgen.

- KNETS -

schakeling kapot. De opamp en IC voet waren een beetje vervormd en de schakeling rook verbrand en er kwam rook uit.

Zou ik per ongeluk de polariteit verwisseld hebben?
Een 741 kan toch meer verdragen dan 24v?



[heiko]

knets

knets

De 741 moet die spanning makkelijk aan kunnen.

Zie de datasheet:
http://www.national.com/mpf/LM/LM741.html

Voor de rest denk ik dat je zelf de enige bent die kan uitvinden
wat er kapot is gegaan. De uitgang van de 741 is kortsluitvast dus
daar zal het niet aan liggen.
Omdraaien van de polariteit kan idd 1 reden zijn of een brakke 24V.
Is die 24V echt volledig DC of is deze bv niet afgevlakt?

Heiko



[Groene ridder]

De voeding kwam van een adapter:
velleman pssmv5

http://www.velleman.be/ot/nl/product/view/?id=346287



[heiko]

voeding

voeding

De voeding lijkt me okee.

Ik zou de schakeling zoals je hem nu gemaakt hebt ff checken. Daarna geen opamp in de schakeling doen, spanning erop en stroom checken op kortsluiting. Als er geen kortsluiting is dan kan de schakeling met opamp gechecked worden... Als de schakeling raar blijft doen dan is het misschien handig om met een loep alle sporen goed na te lopen en misschien het voetje te vervangen...

Heiko

P.S. ik vraag me trouwens wel af of de 741 genoeg stroom gaat leveren voor je 808BD. 20mA is niet heel erg veel...



[Groene ridder]

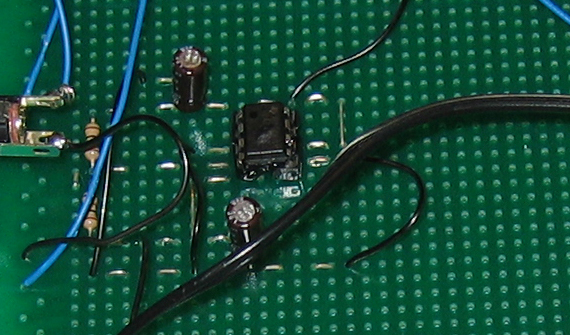

De kapotte 741



[heiko]

smeulende 741

smeulende 741

Haha!
Die 741 is inderdaad erg heet geworden. Zo heb ik ook in elk breadboard
thuis nog wel een smeltplek zitten van opamps. ;-)
Met die foto kan men hier redelijk weinig. Het schema van de schakeling klopt zoals dat op het internet staat. Het is gewoon een heel simpele spanningsdeler die de halve voedingsspanning geeft en een spanningsvolger die zorgt dat de spanningsdeler niet te zwaar belast wordt.
Je zult zelf je schakeling moeten checken op het oog en met een multimeter. Het is geen moeilijke schakeling dus je komt er vast wel uit !

Heiko



[organix]

Zou ik per ongeluk de polariteit verwisseld hebben?

Hoogstwaarschijnlijk wel. Controleer even zonder het IC in het voetje de spanningen die op de pennen komen te staan. Mogelijk zijn de + en de - verwisseld.



[Groene ridder]

Ongeveer een minuut na de KNETS heb ik de behuizing opengemaakt.
Toen kwam er nog steeds rook uit.

Ik los het wel op...



[Groene ridder]

Hoogstwaarschijnlijk wel. Controleer even zonder het IC in het voetje de spanningen die op de pennen komen te staan. Mogelijk zijn de + en de - verwisseld.

Dat ik daar zelf niet aan dacht..


Bedankt voor de tip.
Dat ga ik morgen zeker proberen.



[Groene ridder]

Pootje 1 en 5 van de LM741 is Ofset null
en 8 is NC

Ik heb deze niet aangesloten.

Waarvoor dienen deze eigenlijk?



[Groene ridder]

De DC naar symmetrische spanning omzetter werkt ondertussen terug
(zie bijlage)

Blijkbaar lag het dan toch aan een verkeerde polariteit.

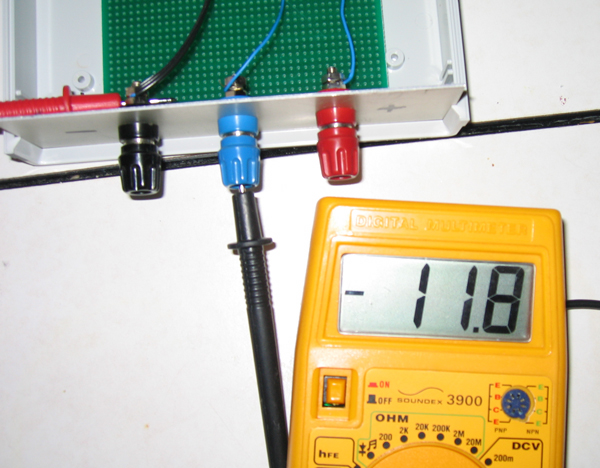

Met 24V DC aan de ingang krijg ik +11,8V en -11,8V



[organix]

Verwarrende kleuren... zover ik op je foto zie heb je een blauwe aansluiting gebruikt als massa en zwart als negatief.

Niet dat het voor de functie uit zou maken, maar het is niet echt standaard, dat is namelijk zwart voor massa en blauw voor de negatief.



[Groene ridder]

Verwarrende kleuren... zover ik op je foto zie heb je een blauwe aansluiting gebruikt als massa en zwart als negatief.

Niet dat het voor de functie uit zou maken, maar het is niet echt standaard, dat is namelijk zwart voor massa en blauw voor de negatief.

Daarover was ik steeds aan het twijfelen. Bedankt voor de tip ik ga de kleuren (zwart en blauw) verwisselen



[Groene ridder]

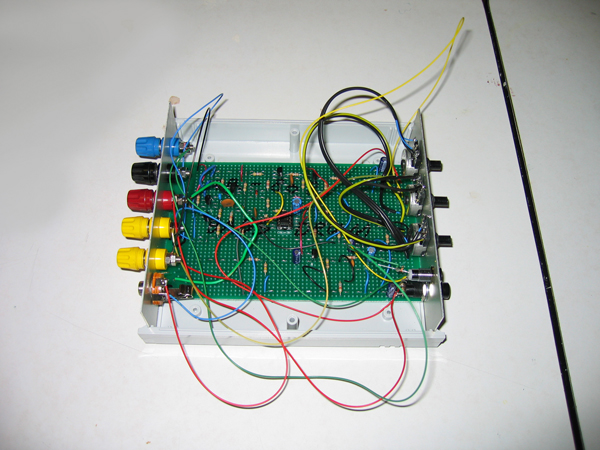

Hij is af.
In de bijlage een foto.



[Groene ridder]

Wat ik raar vind is dat de bassdrum begint te werken van het moment ik er een spanning op zet.
Wat voor zin heeft de trigger dan?

Het geluidsfragment in bijlage is gemaakt met -4,7V, 0V, +4,7V



[Groene ridder]

TONE werkt niet



[Groene ridder]

Ondertussen is er een draadje afgebroken.
Ik had alles mooi gemonteerd.
Volgende week dan maar terug openmaken en opnieuw solderen.

Voor zover ik hem heb kunnen testen: WAAUW.
Die bassdrum heeft echt een enorme dynamiek.
Ik gebruikte de Logitech Z-5500 speakers en die hebben een grote subwoofer.
Toen ik de bassdrum aanzette, trilde heel de kamer.



[heiko]

808

808

Mooi dat je 808 BD af is! Het geluid klinkt alleen wel zwaar
vervormd. De spanning die je over de schakeling zet is niet
voldoende om de schakeling goed te laten werken. Je
zult naar een hogere spanning toe moeten bv +12V/-12V.
Als je door gaat met klonen van schakelingen dan is het
handig om een goedkope oscilloscoop te kopen. Dat scheelt
veel tijd met fout zoeken en is ook erg inzichtelijk om
schakelingen/electronica beter te snappen...

Heiko
