Een tijd geleden heb ik mijn Crumar Bit One eens onder handen genomen. Hij speelde voor geen meter meer en dat irriteerde me. Dus dan gaat ie bij mij uitelkaar........vooral de toetsen schoonmaken was een aardige werkje waar ik een leuke how to do that van heb geschoten.
Okee daar gaan we:
Het keypad zit met 5 schroeven bevestigd aan de onderbak. Deze losdraaien en het keypad ligt dan al los in de bak. Voorzichtig de twee connectors loshalen van hun desbetrffende pcb. Wel onthouden hoe ze terug gaan.

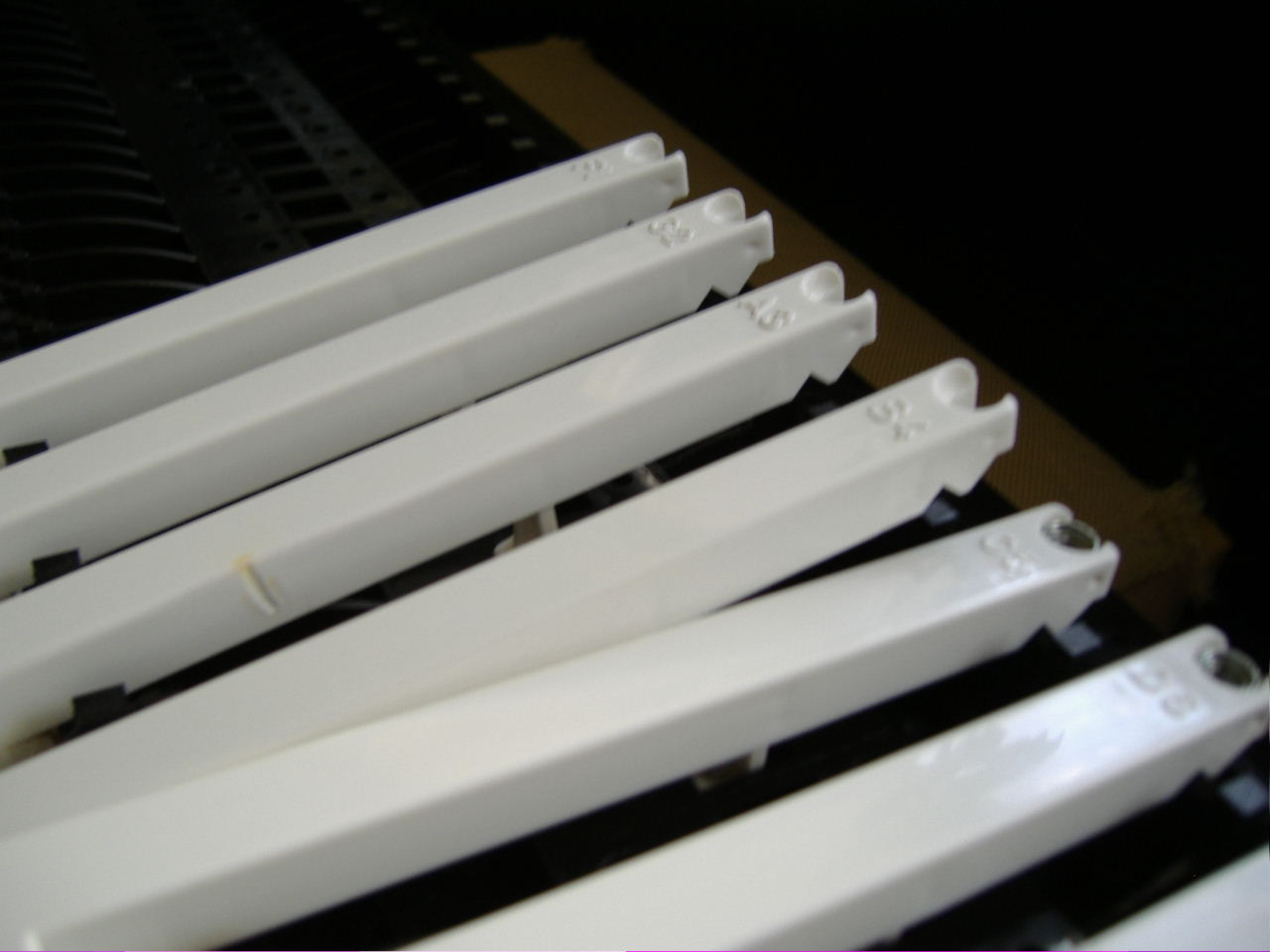

Alle toetsen zijn aan de achterzijde bevestigd met veren. Deze kan je met een tangetje oplichten zodat de toets 'lam' komt te hangen.
Let er wel op dat de veren van de witte toetsen en de zwarte toetsen een verschillende lengte hebben dus bewaar ze apart van elkaar.

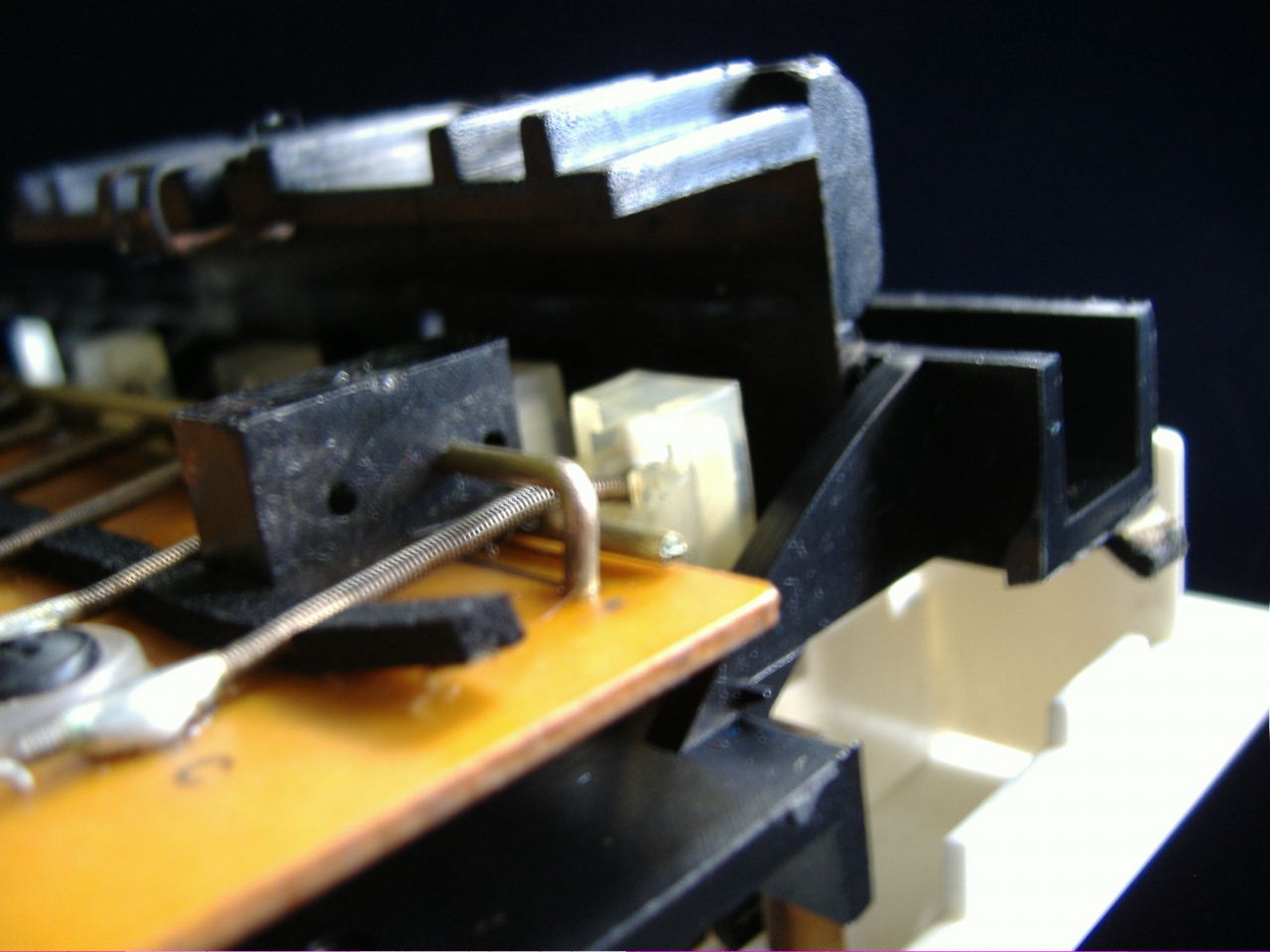

Nadat je dit hebt gedaan kan je op de foto's zien dat de toets aan de onderzijde dmv een veertje is verbonden aan het keypad. Dit veertje zit vast in een kleine plastic socket aan de onderzijde van de toets. Als je de toets nu van achter oplicht, onder een bepaalde hoek, dan schiet het veertje uit de plastic socket. Soms moet je het veertje een beetje helpen met eruit schieten. De toets is nu los en kan worden verwijderd.

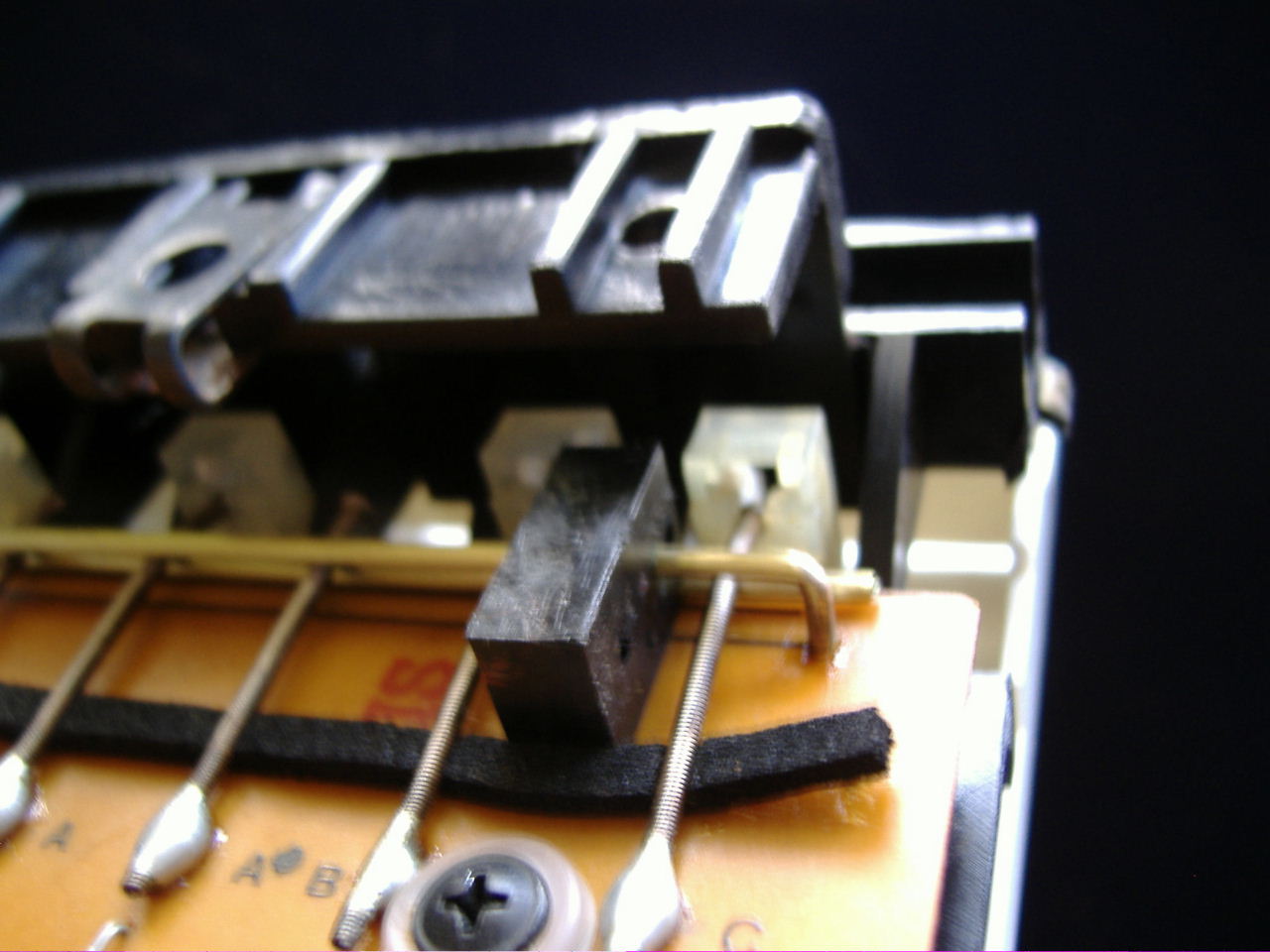

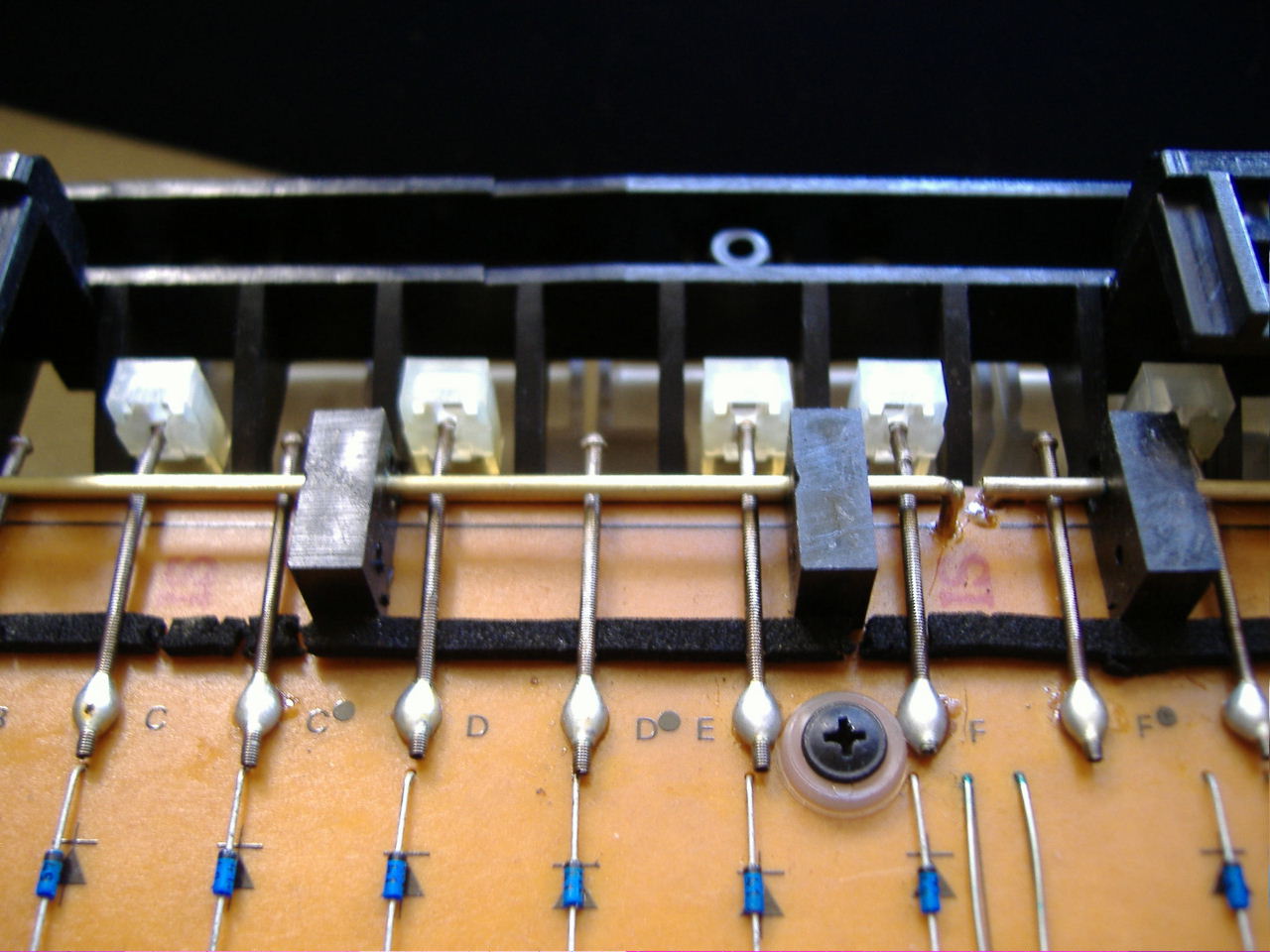

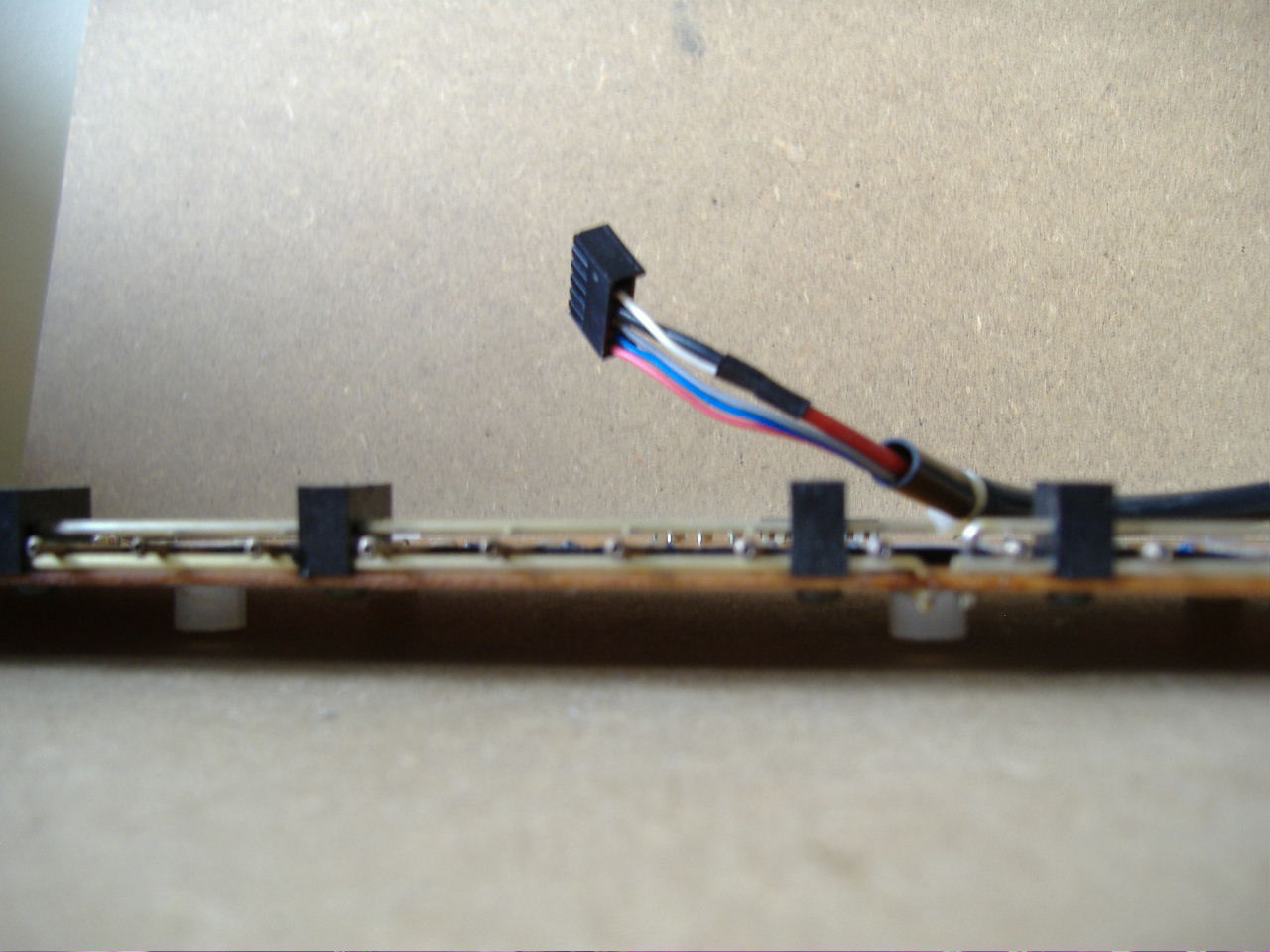

Bij mijn Bit waren de contacten heel smerig. Het veertje moet dus contact maken met twee j-vormige staafjes die op de keypad pcb zitten vast gesoldeerd. 1 staafje boven en 1 staafje beneden. Als de toets in rust toestand is dan maakt hij contact met het staafje dat het dichst tegen de pcb aanzit. Druk je een toets in dan maakt hij contact met het bovenliggende staafje. Dit contact wordt dan gescand (geteld) door de keymatrix chip. Trouwens deze chip heb ik uit voorzorg tijdelijk even uit zijn socket gehaald en elders bewaard. Deze chips zijn hard to get en best wel prijzig als je hem sloopt. Zie vintageplanet voor prijzen.

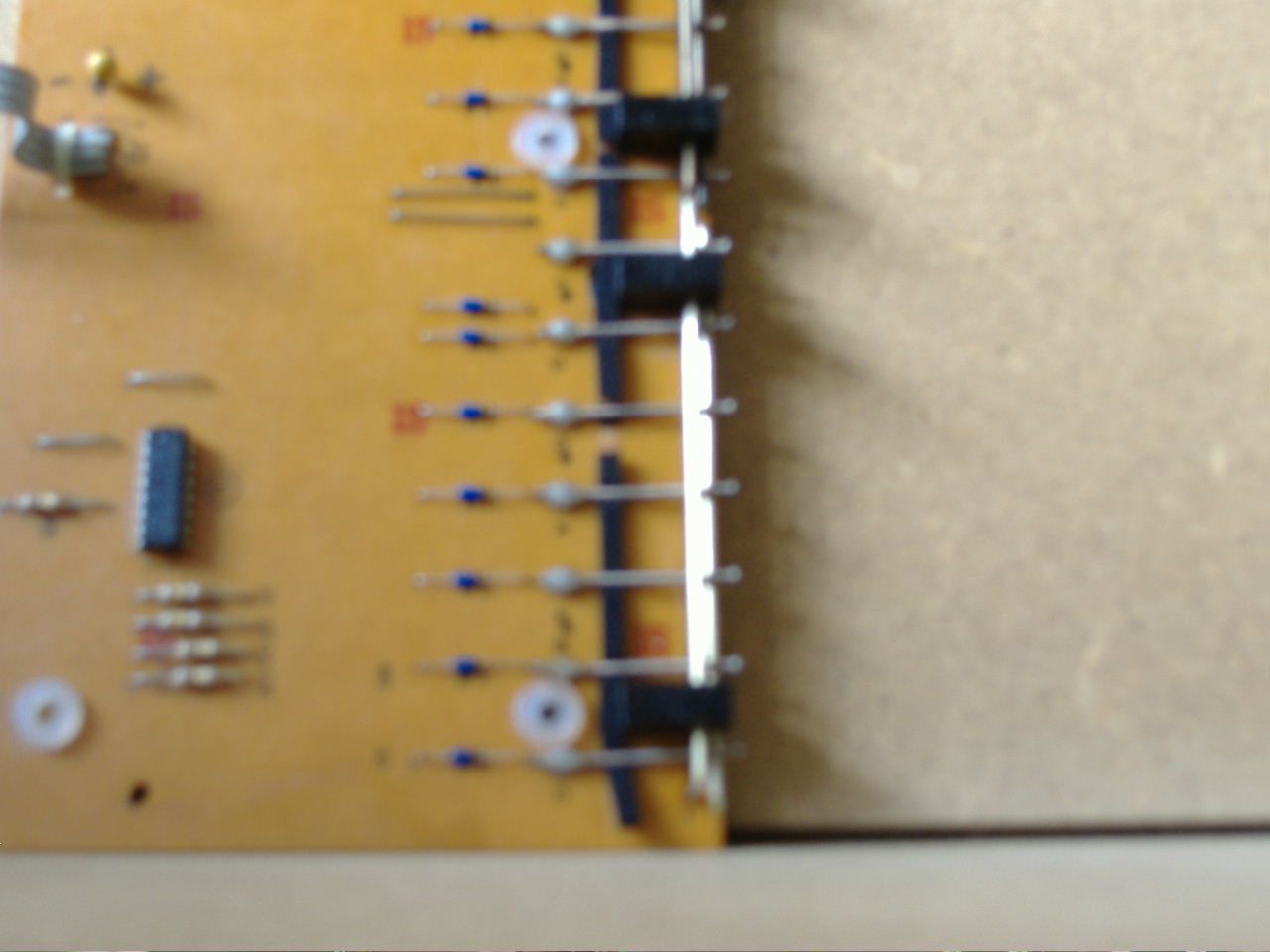

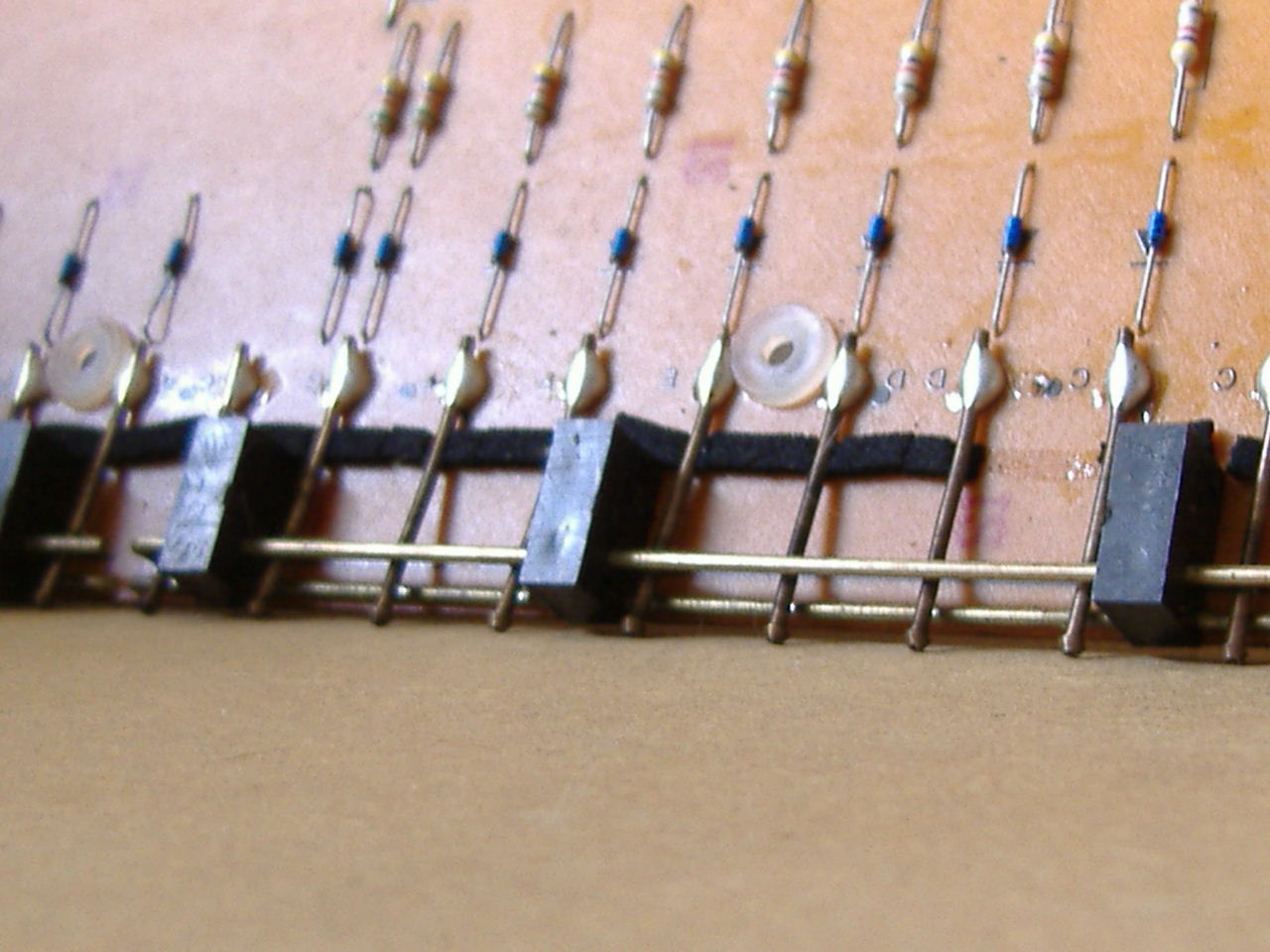

Ik heb dus beide staafjes losgesoldeerd. Ze zijn ook nog beide met drie zwarte blokjes vastgeschroefd aan de pcb. Verwijder ook deze schroeven nadat je hebt losgesoldeerd. Je kan nu beide staafjes voorzzichtig los trekken of opwippen van de pcb en daarna schoonmaken. Eerst heb ik het geprobeerd met alcohol maar de aanslag was te heftig. Ik heb alle staafjes geschuurd met een fijn schuurpapier. Hetzelfde geldt voor alle contactveertjes.....voorzichtig opschuren en daarna nog even reinigen met alcohol.
Heb je dit gedaan dan kunnen de staafjes weer door de blokjes heen en terug worden geplaatst en vast worden geschroefd. Later als alle staafjes en veertjes schoon zijn gemaakt kunnen ze weer vast worden gesoldeerd. Zo kan je dan in 1 keer alle octaven in 1 keer solderen.
Bij het terug plaatsen van de toetsen begin je eerst met alle zwarte toetsen daarna alle witte.
Vergeet niet de scan chip terug te zetten.

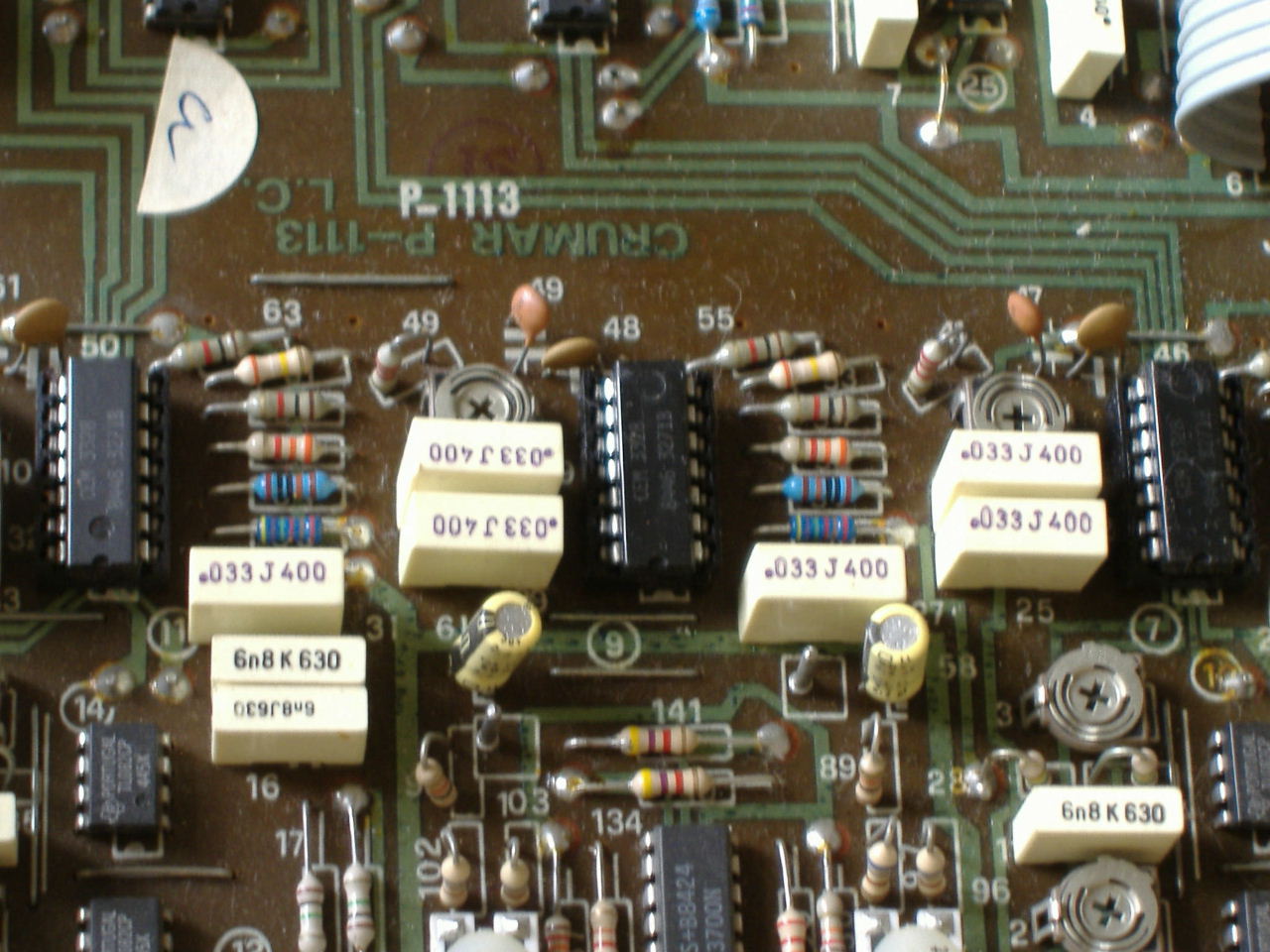

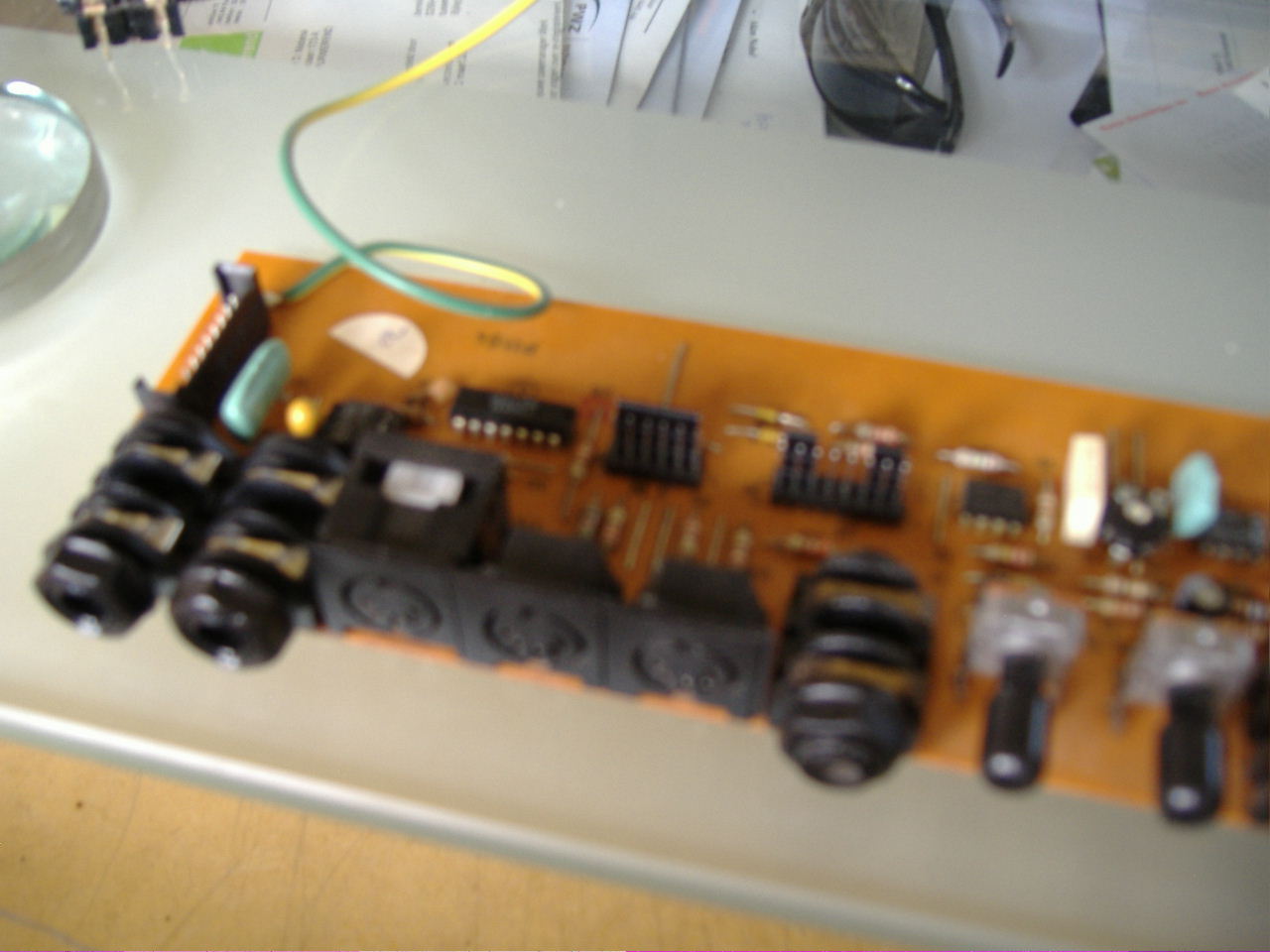

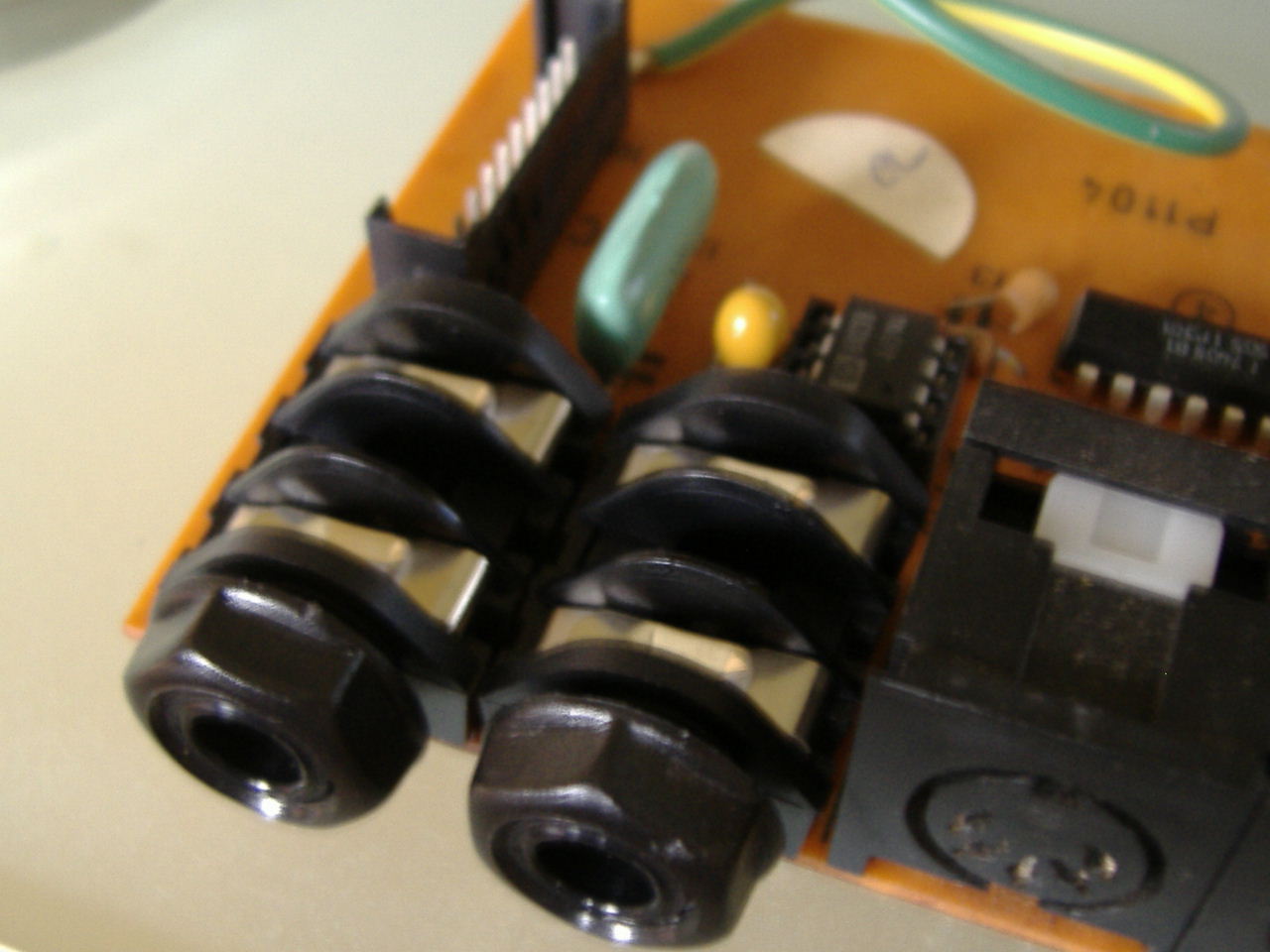

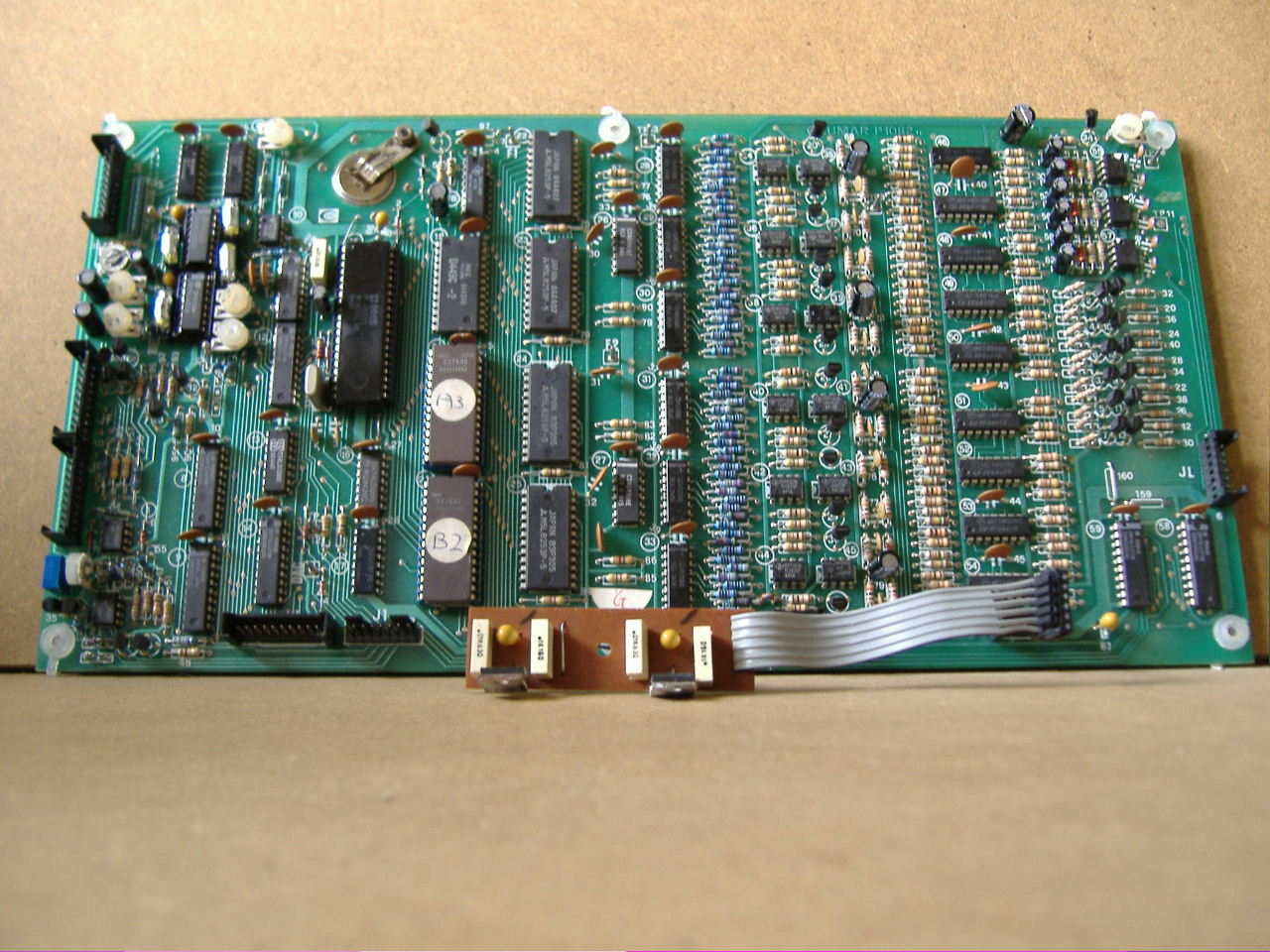

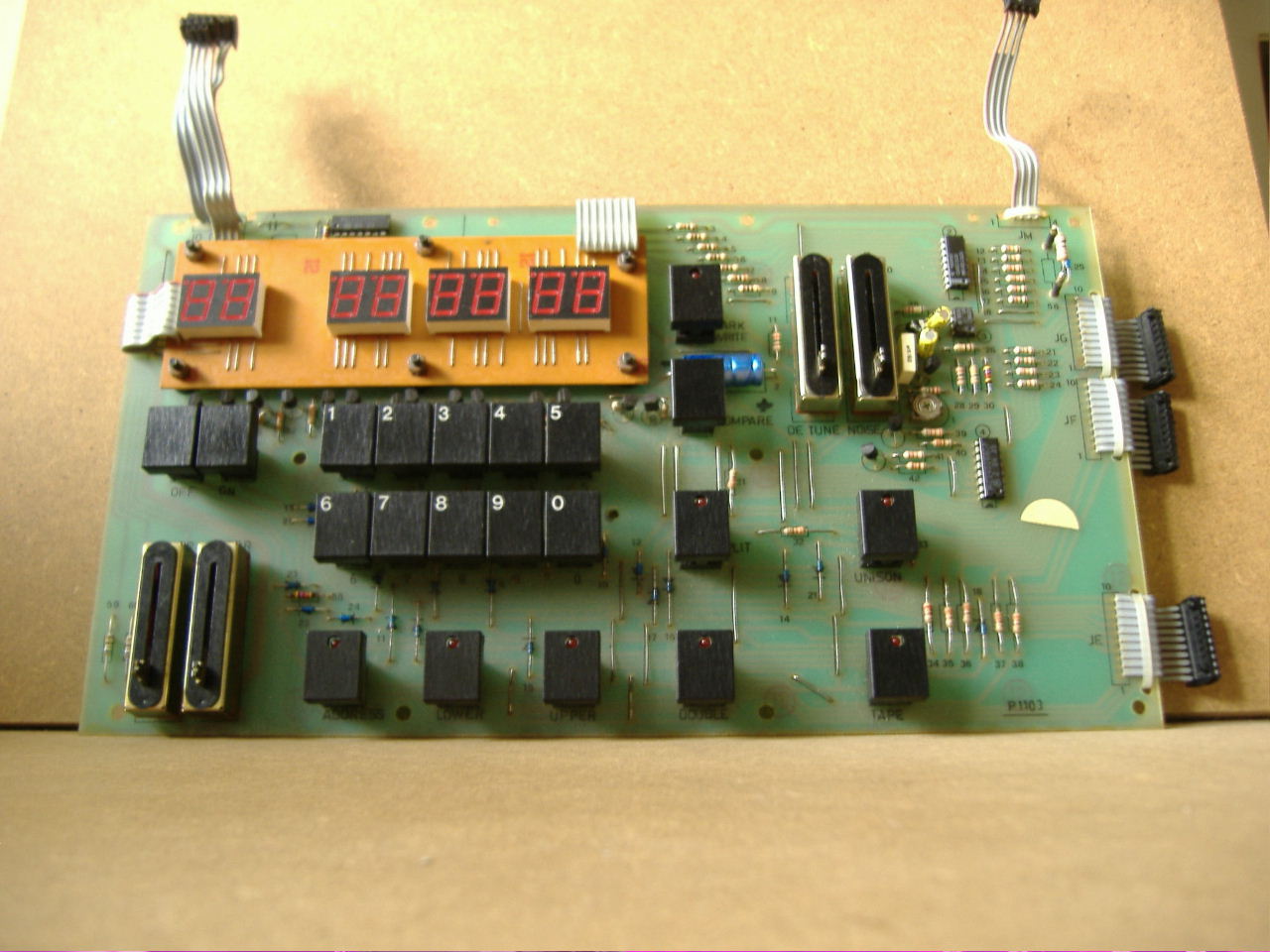

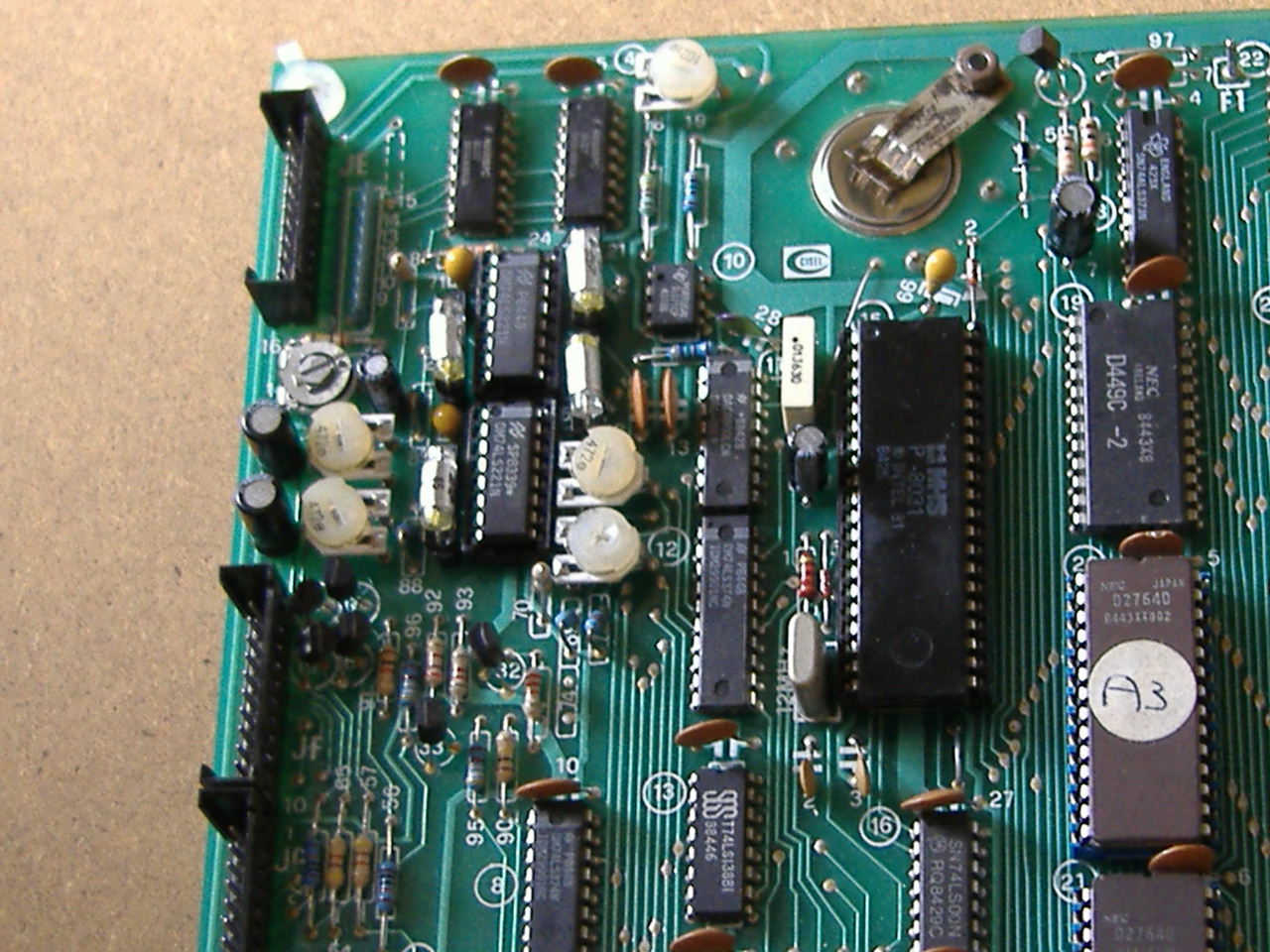

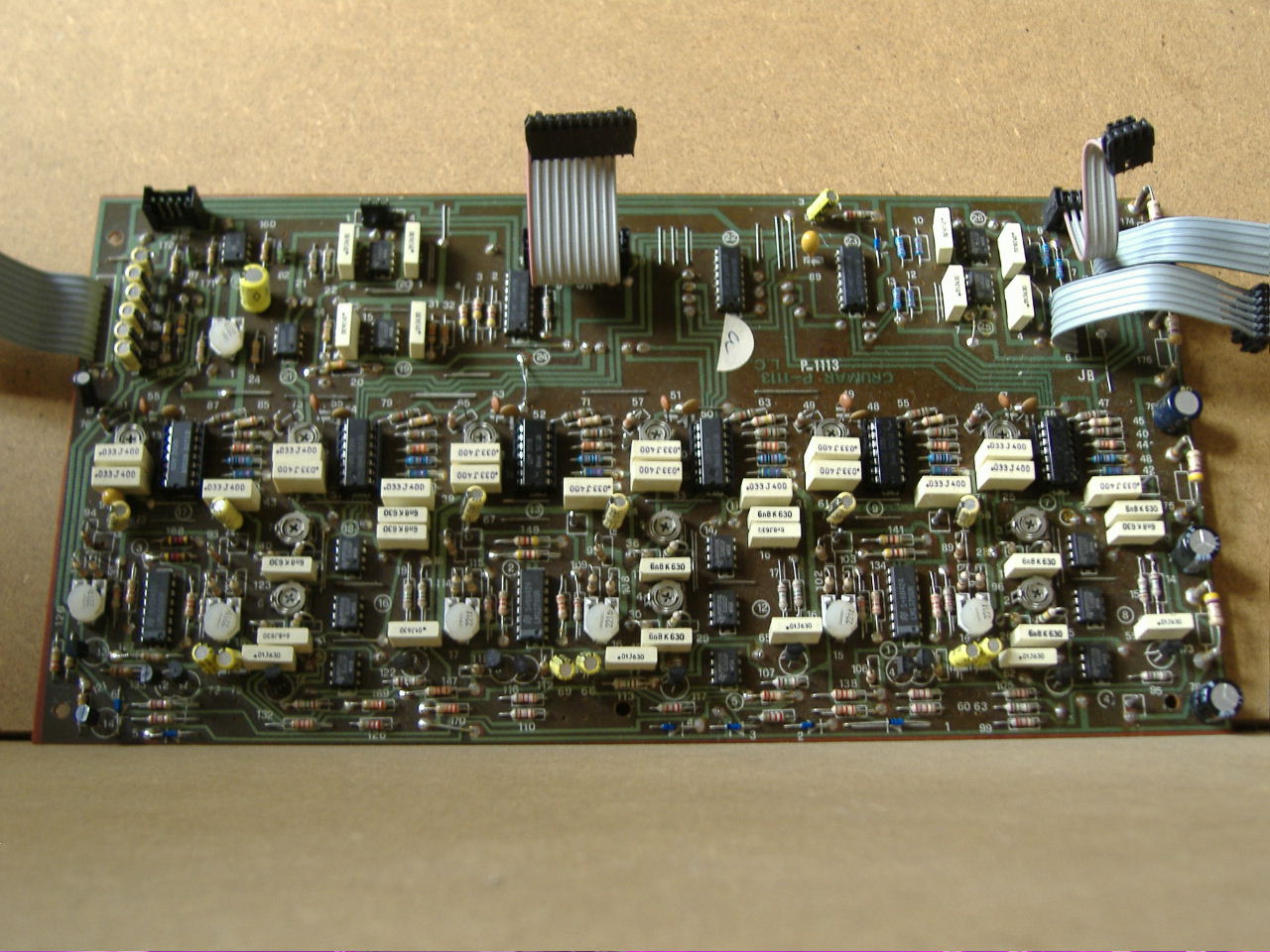

Bij dit geheel heb ik ook meteen de elcootjes vervangen op de pcb. Als ie dan toch open ligt.
Okee daar gaan we:
Het keypad zit met 5 schroeven bevestigd aan de onderbak. Deze losdraaien en het keypad ligt dan al los in de bak. Voorzichtig de twee connectors loshalen van hun desbetrffende pcb. Wel onthouden hoe ze terug gaan.
Alle toetsen zijn aan de achterzijde bevestigd met veren. Deze kan je met een tangetje oplichten zodat de toets 'lam' komt te hangen.
Let er wel op dat de veren van de witte toetsen en de zwarte toetsen een verschillende lengte hebben dus bewaar ze apart van elkaar.
Nadat je dit hebt gedaan kan je op de foto's zien dat de toets aan de onderzijde dmv een veertje is verbonden aan het keypad. Dit veertje zit vast in een kleine plastic socket aan de onderzijde van de toets. Als je de toets nu van achter oplicht, onder een bepaalde hoek, dan schiet het veertje uit de plastic socket. Soms moet je het veertje een beetje helpen met eruit schieten. De toets is nu los en kan worden verwijderd.
Bij mijn Bit waren de contacten heel smerig. Het veertje moet dus contact maken met twee j-vormige staafjes die op de keypad pcb zitten vast gesoldeerd. 1 staafje boven en 1 staafje beneden. Als de toets in rust toestand is dan maakt hij contact met het staafje dat het dichst tegen de pcb aanzit. Druk je een toets in dan maakt hij contact met het bovenliggende staafje. Dit contact wordt dan gescand (geteld) door de keymatrix chip. Trouwens deze chip heb ik uit voorzorg tijdelijk even uit zijn socket gehaald en elders bewaard. Deze chips zijn hard to get en best wel prijzig als je hem sloopt. Zie vintageplanet voor prijzen.
Ik heb dus beide staafjes losgesoldeerd. Ze zijn ook nog beide met drie zwarte blokjes vastgeschroefd aan de pcb. Verwijder ook deze schroeven nadat je hebt losgesoldeerd. Je kan nu beide staafjes voorzzichtig los trekken of opwippen van de pcb en daarna schoonmaken. Eerst heb ik het geprobeerd met alcohol maar de aanslag was te heftig. Ik heb alle staafjes geschuurd met een fijn schuurpapier. Hetzelfde geldt voor alle contactveertjes.....voorzichtig opschuren en daarna nog even reinigen met alcohol.
Heb je dit gedaan dan kunnen de staafjes weer door de blokjes heen en terug worden geplaatst en vast worden geschroefd. Later als alle staafjes en veertjes schoon zijn gemaakt kunnen ze weer vast worden gesoldeerd. Zo kan je dan in 1 keer alle octaven in 1 keer solderen.
Bij het terug plaatsen van de toetsen begin je eerst met alle zwarte toetsen daarna alle witte.
Vergeet niet de scan chip terug te zetten.
Bij dit geheel heb ik ook meteen de elcootjes vervangen op de pcb. Als ie dan toch open ligt.
