DIY Thomas Henry MPS (Mega Percussive Synthesizer)

[etaoin]

Mijn MPASM doet helemaal niet moeilijk over die .asm met de c84 include gewijzigd in f84. Krijg inderdaad een HEX file die in een paar bits verschilt van de c84 hex.

16c16
< :02400E00F13F80
---
> :02400E00F93F78

Misschien doet deze het beter...



[Eraser127]

tnx, maar kan het bestand in de zip niet openen met m'n programmer



[etaoin]

Ehm... eerst uitpakken en dan de hex gebruiken...?

Ik kan hier geen HEX uploaden, vandaar dat ik even in een zipje had ingepakt.



[Eraser127]

Dat snap ik als ik m'n eigen hex open in picprog zie ik code, maar als ik die van jou open gebeurt er niets. Ik zal eens andere programmer software proberen



[R-ond]

Hey.

Kijk voor je behuizing en mogelijkheden eens op www.frontplaten.net van forumlid Richard. Denkt goed met je mee. wie weet...

Groet

egt leuk bedrijfie .;......weetnietwat t allemaal kost ,aar maakt diy wel tof

http://www.frontplaten.net/index.php#/content/FRONTPANELS/

hieronder voorbeelden leuk ben ronder de indruk; vooral de tabeltop units


android hybrid
vet R-ontwerp
http://www.frontplaten.net/index.php#/content/FRONTPANELS/analogandroid.jpg/


mb 808 net de linndrum
http://www.frontplaten.net/index.php#/content/FRONTPANELS/mb808-3.JPG/
bendable sampler wat //////////???
http://www.frontplaten.net/index.php#/content/FRONTPANELS/WTPA-case.JPG/

xox box
http://www.frontplaten.net/index.php#/content/FRONTPANELS/xoxbox front view.JPG/
[persoonlijk zouk wel een xoxbox willen in oranje met geel/blauw


http://www.frontplaten.net/index.php#/content/FRONTPANELS/XOXBOX metallic look.JPG/



[Eraser127]

wel mooi idd, maar zit eerst nog met m'n PIC probleem en zoek een 3u 19" kast, maar dan niet de volledige diepte, maar half ofzo.



[Eraser127]

Whoohoo m'n trigger interface is binnen en werkt (heb toch die van http://www.engineersatwork.nl/catalog/product_info.php/cPath/58/products_id/536 besteld), heb een extra schakelaartje op de MPS input gezet en nu kan ik deze triggeren via een trigger uitgang van een apparaat of via midi

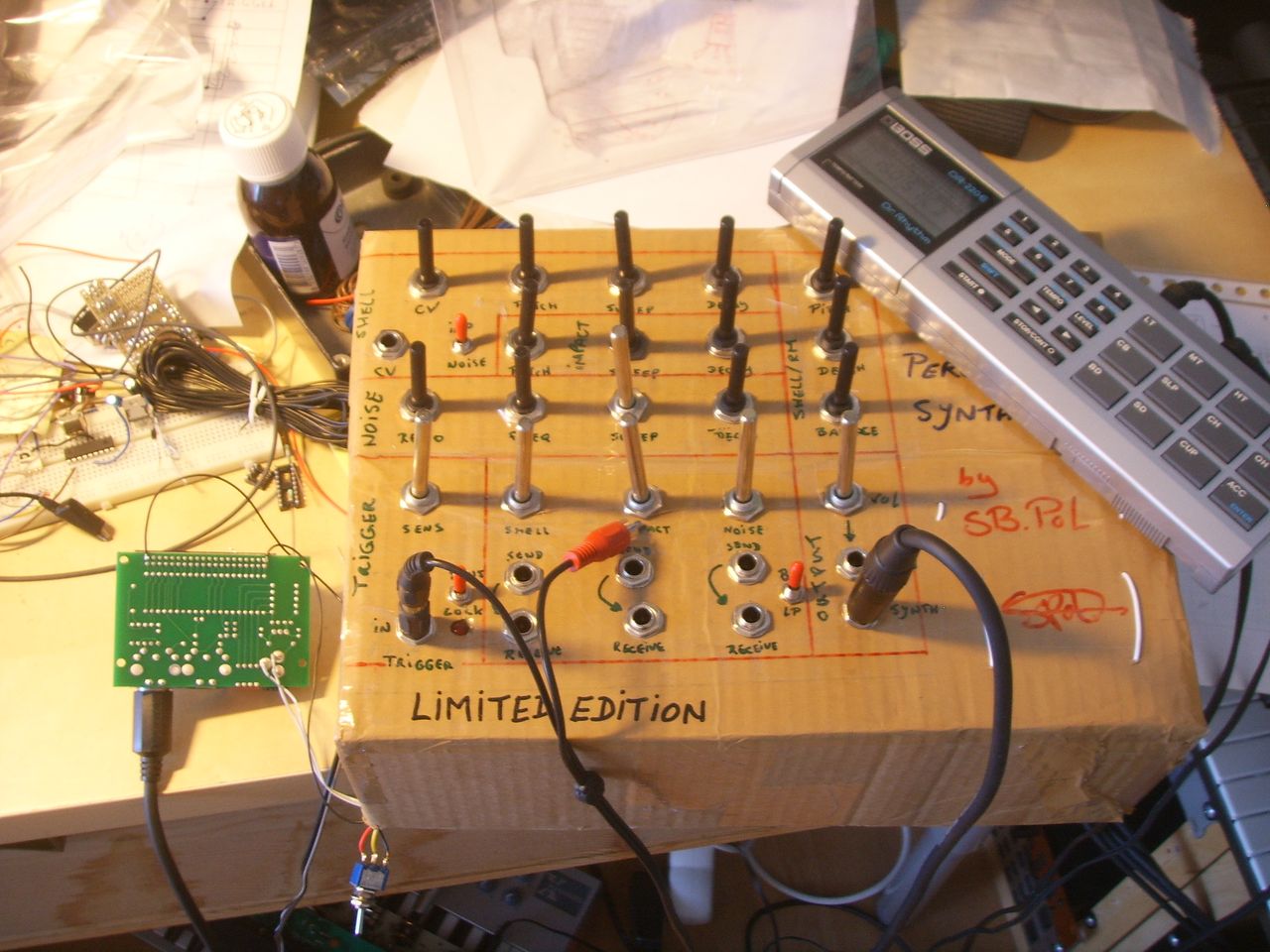

links op de foto de interface die wordt aangestuurd met m'n AN1X via midi, in het hoekje van de MPS de wisselschakelaar en rechts de DR220-E die via trig-out de MPS aanstuurt. Nu eindelijk op zoek naar een geschikte behuizing, alhoewel ik deze ook leuk vindt



[Eraser127]

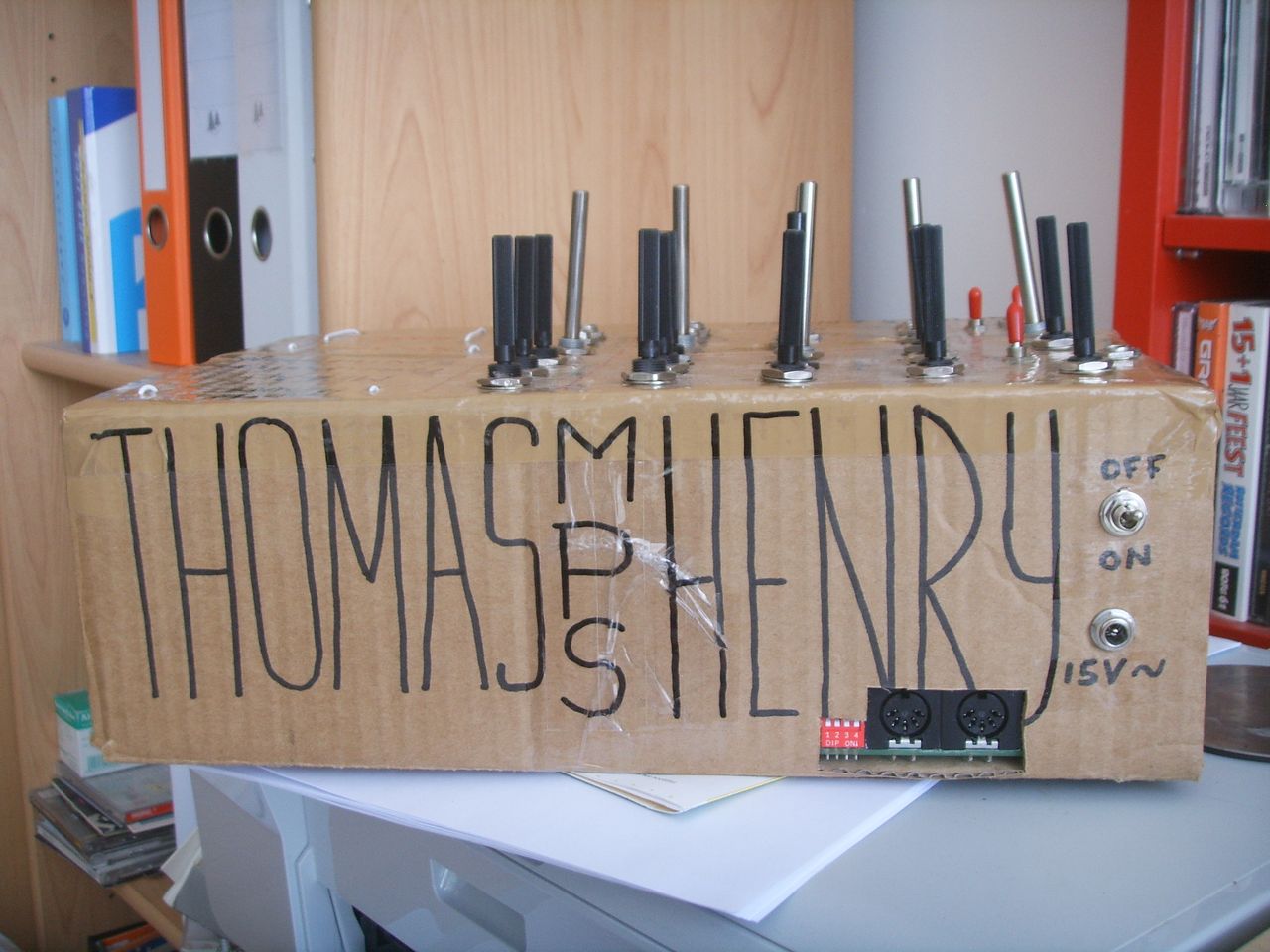

En de trigger print zit in het doosje



Let niet op de scheve potmeters, komt doordat het karton is.



[Eraser127]

En er is iets vooruitgang: het frontpaneel is ontworpen:

ben aan het kijken qua kosten waar ik m'n 19" kast koop maar denk dat het bij http://www.modushop.biz/ecommerce/index_l2.php wordt.

En dan deze set (zilver):

met deze erbij (montage achter de frontplaat):

Verzendkosten zijn ook maar €15 ipv €25 bij robeshop

Ga de opdruk denk met waterslide decal doen, zal vandaag een wat bestellen kijken of het een beetje mooi wordt ivm lak eroverheen.



[Hilltree]

Ah ..eindelijk gaat die uit dat kartonnen doosje

Bedenk wel dat lak soms dat decal kan laten rimpelen en daardoor onbruikbaar word.
Eerst op een test stukje dus.
Succes



[R-ond]

jzs watklinktie ...



[Eraser127]

idd nice, heb de waterslidedecal binnen, nu alleen nog wachten op de knoppen en de nieuwe frontplaat (had al een 19" behuizing binnen, maar daarvan waren de montage gaten van de frontplaat scheef)



[Eraser127]

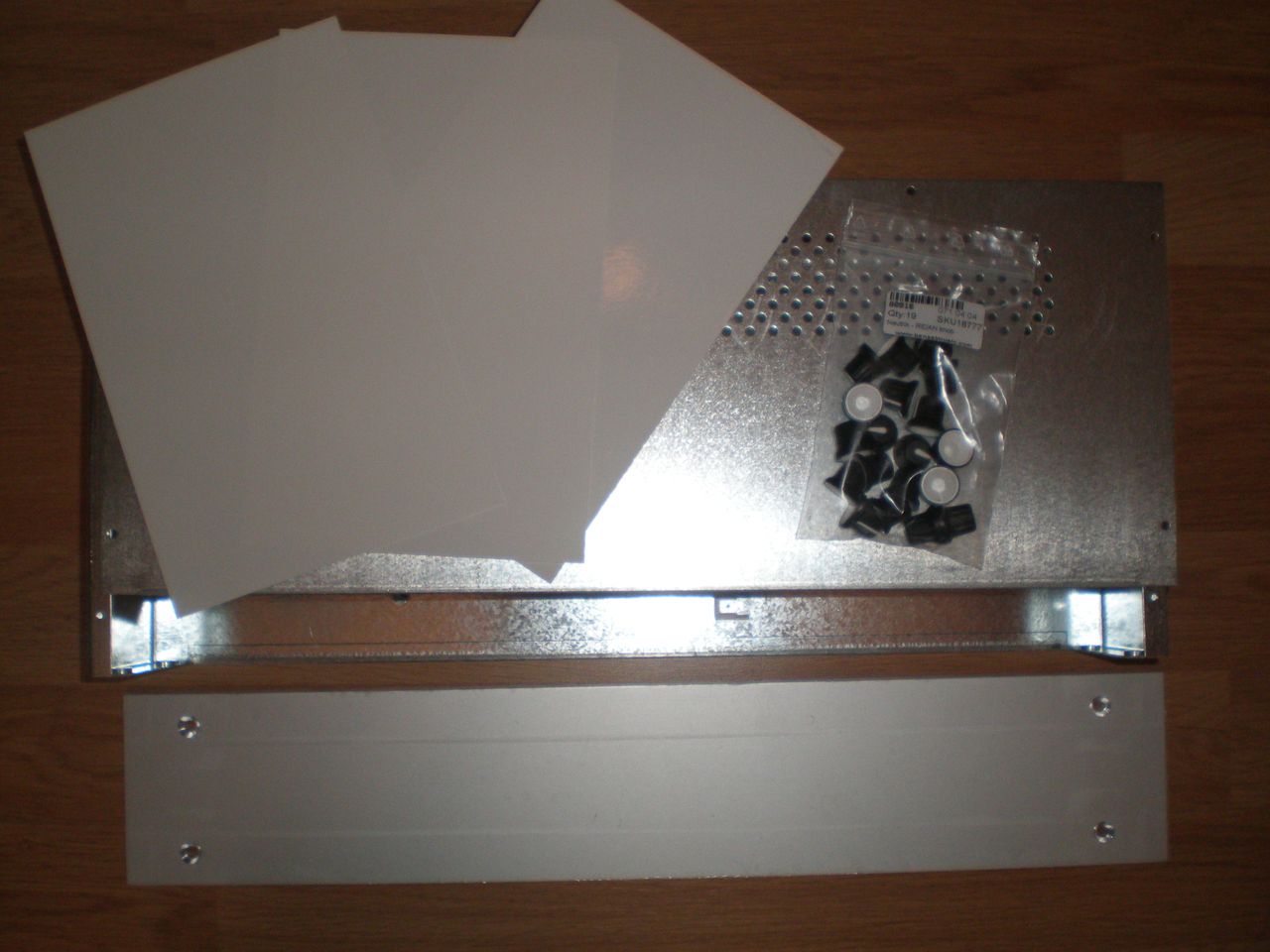

Yay, alles is binnen (knoppen/decal/19" behuizing) . Alleen vertrek ik komende week naar Afghanistan, dus moet ik tot kerst/volgend jaar wachten met afmaken van het project



[R-ond]

afghanistan ,..je komt wel terug he..;-]

nog een bouwert; trouwesn wel heel cheapo ..20$ voor de print ! hmmmm
http://www.facebook.com/reqs.php#!/...05&set=a.101138316570181.2635.100000220399365



[Eraser127]

Kun je de pics ook posten? Heb geen faceboor, dus geen plaatjes kijken.



[Eraser127]

Zo, de frontplaat is geboord, nu kan de MPS eindelijk uit z'n doos. Heb ook m'n waterslide decal binnen. Hier ff een foto van de frontplaat, let niet op de krassen enzo, die zitten op het plastic:



Ben deze site nog tegengekomen: http://www.scaleprint.nl/shop/, die printen stickers voor modelbouw, maar ze kunnen ook voor 19"racks (43cm max, dus zonder de 2,5cm rackoren links en rechts) printen. Misschien ook een oplossing voor frontplaten, als je niet met blankelak over je frontplaat heen wil.



[Eraser127]

Zo, weer ff een update. Heb de potmeters op de frontplaat gezet en ben nu bezig met bedraden. Ook heb ik de kast bewerkt voor de printjes.

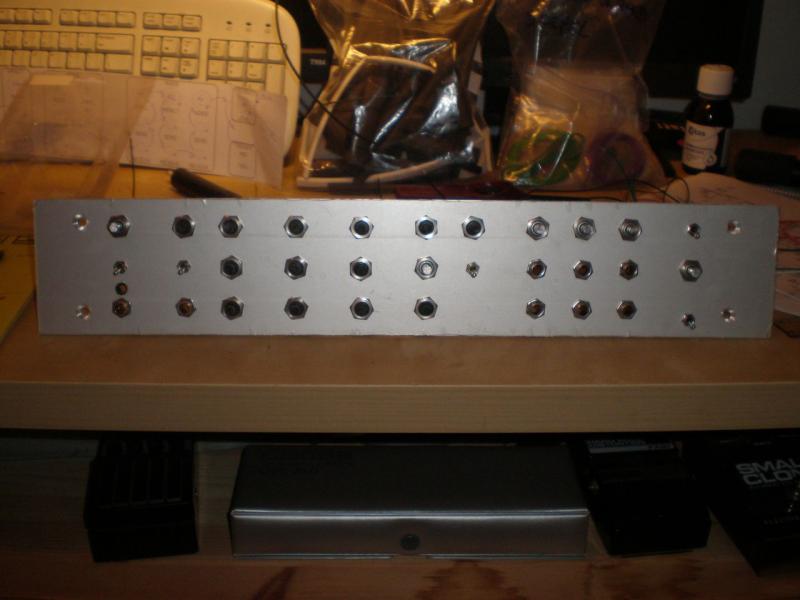

De frontplaat met potmeters, schakelaars en jacks

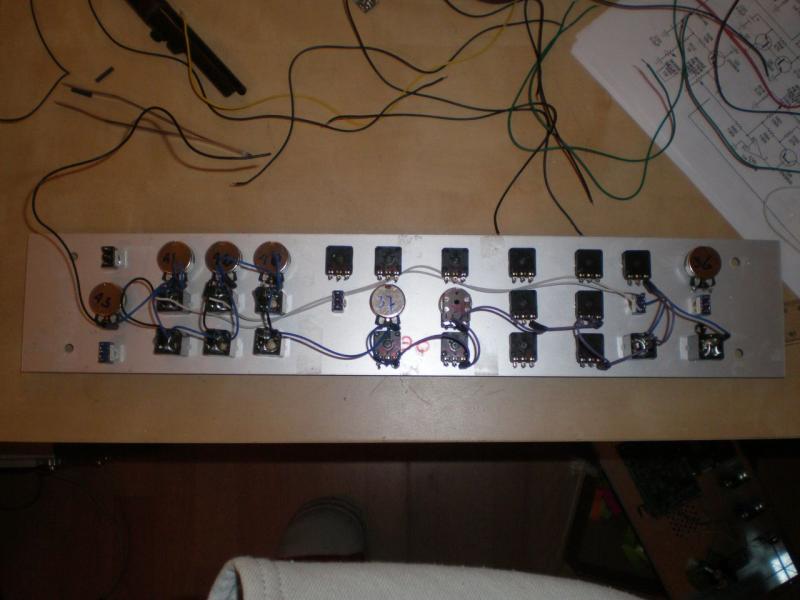

De potmeters voorzien van een groundwire

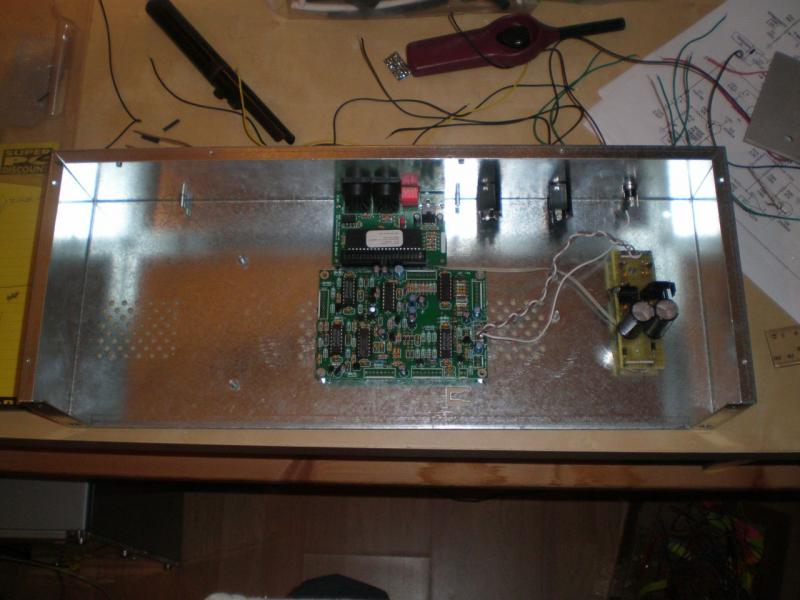

De printplaatjes op hun plek met afstandbussen

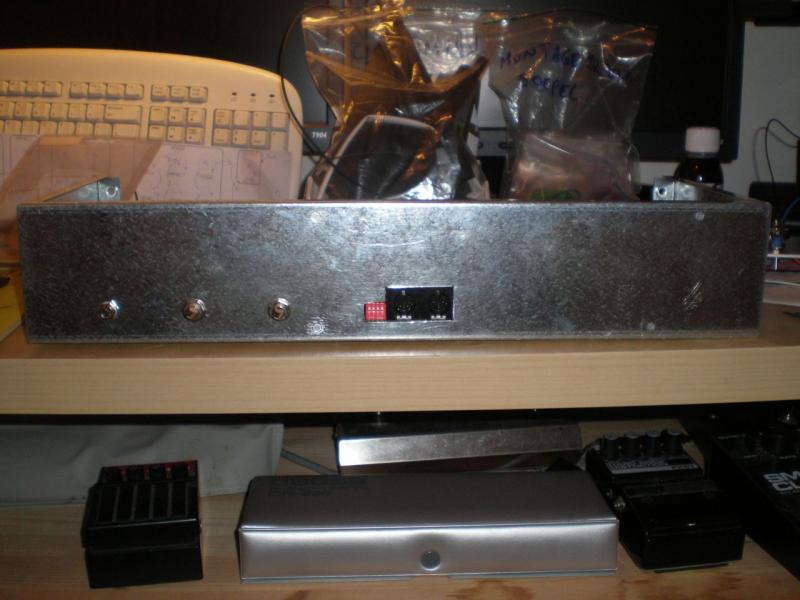

De midi-kit en audio uitgangen en voeding



[Eraser127]

Ok, maar weer eens verder gegaan omdat er nog meer projecten ligggen te wachten. Ik heb een probleem:

Ik zit met een aardlus; ik hoor een brom over de audio uitgang. In de testopstelling werkte het prima, omdat de behuizing toen van karton was. Nu zit het in een metalen rack met aluminium frontpaneel. het printje zit met messing bussen in de bodem geschroefd.

Bepaalde potmeters/audio-jacks hangen met een pootje aan de aarde op de print. hoe krijg ik nu die brom weg? Ik had eerst de aan aarde liggende componenten in serie ge-aard en nu in ster, maar dat maakt niet uit. Heb het idee dat het dor het frontpaneel/kast komt.

Iemand een idee?



[j.baars]

met dit soort ontwerpen moet je echt je best doen om aardlussen te maken die brom genereren.
dus ik denk eerder dat er iets essentieels fout zit.
voeding helemaal ok?, spanningen kloppen?, ook aan de ingang van de regelaars?



[Wmonk]

Toevallig een laptop op dezelfde aardgroep zitten als de mixer, terwijl de aarde van de PSU van de MPS niet met enige aardgroep verbonden is?
*ik haat laptops om die reden*
