DIY TR808 BD/SD/HH clone (stripboard versie)

[richard2000]

Exact 14v of ongeveer?



[BIAM]

ongeveer

edit:
een variabele van 5v naar 15v past misschien beter bij dit draadje. Voor mij volstaat ongeveer 14v fixed prima.



[richard2000]

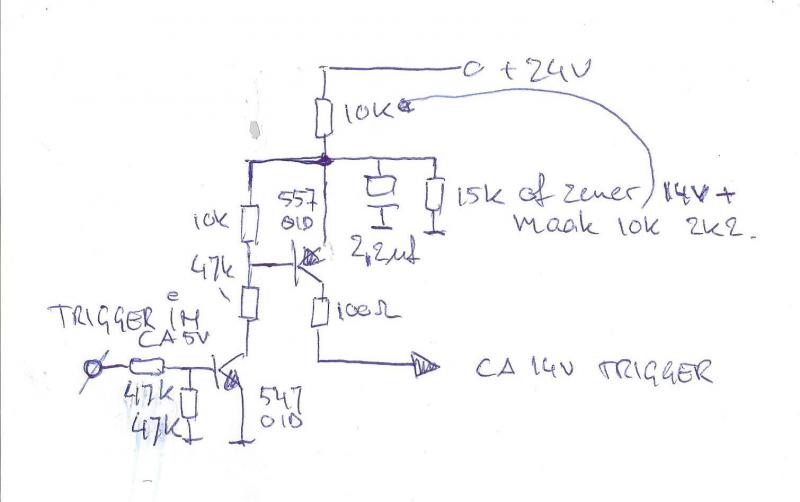

FF op een kladje, trigger 5 volt oid en ca 14 volt uit, moet het echt stabiel kan je daarvoor een zener gebruiken maar denk niet dat dat nodig is, als je een andere voedingspanning heb moet je weerstand deling 10K en 15K wijzigen naar wat je wil.



[BIAM]

Dat is snel!



[richard2000]

Je moet maar afwachten of het werkt

Zal morgen wel wat voor de 808 tekenen.



[richard2000]

Idd hehe, die basis weerstand van 10K aan die 557 kan je beter aan de plus van die cap hangen, die 14 volt spanningsdeler, kans dat de 557 nou niet goed open wordt getrokken.

EDIT heb het aangepast



[BIAM]

Idd hehe, die basis weerstand van 10K aan die 557 kan je beter aan de plus van die cap hangen, die 14 volt spanningsdeler, kans dat de 557 nou niet goed open wordt getrokken.

EDIT heb het aangepast

10k > 4k7 beter? Dit maakt zeker niet zoveel uit, zolang <15k
Ik zal eens kijken of het werkt.



[richard2000]

Als je die bovenste 10K van die deler naar 4k7 maakt komt er zo'n 18V uit, het is gewone deling dus je kan het zo uitrekenen.



[BIAM]

Als je die bovenste 10K van die deler naar 4k7 maakt komt er zo'n 18V uit, het is gewone deling dus je kan het zo uitrekenen.

Ik had het over de 2e 10k
Het schema is mij vrij duidelijk.

EDIT: Als verlagen niet nodig is, dan niet doen.



[richard2000]

Nee als je die lager maakt gaat die 557 niet goed meer open, als je die 557 harder wil aansturen moet je de 47K verlagen, maar is niet nodig zo.



[PWM]

Wat betreft die eerste, de output kan daar nooit 15V zijn want de TL072 is niet rail-to-rail.

Hmm, vreemd. Van de week nog getest, werkte zoals op het schema...



[PWM]

Correctie; output was idd 14.58V. Mijn fout. Had toen ook 14V nodig, dus het werkte prima..



[etaoin]

Da's nog veel, want een standaard TL072 zou volgens de datasheet (afhankelijk van de load) ergens richting de 13,5V moeten komen. Maar als je onbelast hebt gemeten kan dat misschien wel hoger uitkomen.



[falafelbiels]

nou, mij is het niet gelukt. En aangezien ik geen hol begrijp van dat circuit laat ik het er ook lekker bij zitten. Een PCB is besteld...



[GentleG]

Richard Bedankt!

Inmiddels probeer ik alweer een perfboard layout te maken voor de Rimshot / Claves,
maar in het schema is 1 weerstand niet gedefinieerd: R324

Heeft iemand een suggestie?



[etaoin]

100k



[BIAM]

FF op een kladje, trigger 5 volt oid en ca 14 volt uit, moet het echt stabiel kan je daarvoor een zener gebruiken maar denk niet dat dat nodig is, als je een andere voedingspanning heb moet je weerstand deling 10K en 15K wijzigen naar wat je wil.

Het heeft even geduurd voor dat ik het circuit werkend krijg; de hergebruikte bc557 bleek overleden te zijn.

Nu testen of ie ook toepasbaar is....



[GentleG]

bd, sd, ch/oh, rs/cl werken in een testopstelling !
nu nog de hc / ma

in de 808 svc manual staat op pagina 9 rechtsbovenaan wat errata denk ik.
moet ik nu voor de handclap bij Q70 de 10k (R363) aan de -15V verbinden ???



[GentleG]

Tweede vraag over de HC:

IC22(BA662) schijn ik te mogen vervangen door een ca3080, geen probleem, die heb ik (wel)
mag ik dan de ?buffer? met de voetjes 4,7,8 van IC22 (BA662) negeren / weglaten?



[GentleG]

Tweede vraag over de HC:

IC22(BA662) schijn ik te mogen vervangen door een ca3080

zie schema 9090
