gezocht : inbouw manual midi808

[juan.s]

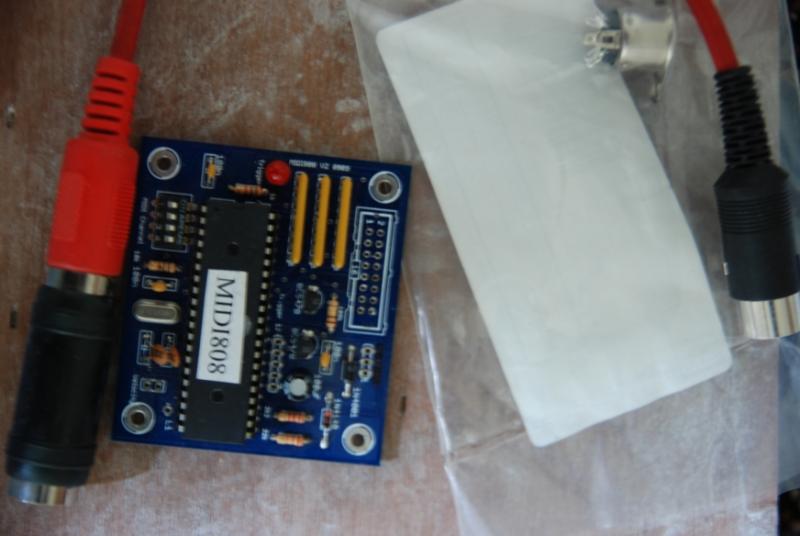

Hallo maestro's der moderne muziek, wie heeft er ooit eens zijn 808 met midi aangesloten met deze kit, wie heeft daarvan nog een schema liggen hoe ik deze moet aansluiten. bekijk de foto.

als je een pen tekening hebt is het ook al goed, hoe ik hem moet aan sluiten.



[audiocollage]

Google en gij zult vinden :
http://ebookbrowse.com/midi-808-rwi-pdf-d63603912



[etaoin]

Volgens mij is dat de manual van een andere. Maar het is sowieso geen inbouw manual/schema, meer een user manual.

Wat staat er op die printplaat voor naampje? Ik kan het net niet lezen, iets van MIDI.... V2 zie ik staan. Vermoedelijk komen we met die naam al een stuk verder... Ik zit er trouwens wel met enige verbazing naar te kijken omdat er helemaal geen optocoupler op lijkt te zitten, wat toch wel moet op een midi in.



[audiocollage]

Volgens mij is dat de manual van een andere. Maar het is sowieso geen inbouw manual/schema, meer een user manual...

Schema staat misschien verderop in die pdf ... dan wordt het eerst aanschaffen voordat je alles te zien krijgt.



[etaoin]

Er is toch niet meer dan die 6 pagina's? De download is exact hetzelfde en je kunt niks kopen.

Maar ik had meer het idee omdat de tekst begint met "dit is een kopie van documentatie uit 1996 voor iets dat eind jaren '80 begin '90 geleverd werd". De interface op de foto is duidelijk qua elektronica veel moderner. Volgens mij staat er ook 2005 of 2009 op de print.



[audiocollage]

Er is toch niet meer dan die 6 pagina's? De download is exact hetzelfde en je kunt niks kopen...

Dat TS dan maar verder onderzoekt of die 6 pagina's wel het komplete ding zijn.



[juan.s]

dit midi board kwam bij accenter vandaag www.tb303.at alleen bestaat dat niet meer. vandaar dat ik dat vroeg het boardje komt uit 09 2009. ik ben alleen benieuwd waar de draadjes naar toe moeten. daarvoor heb ik een schema nodig. accenter zelf kan hem niet op sturen omdat de file te groot is zegt hij.



[juan.s]

dit midi board kwam bij accenter vandaag www.tb303.at alleen bestaat dat niet meer. vandaar dat ik dat vroeg het boardje komt uit 09 2009. ik ben alleen benieuwd waar de draadjes naar toe moeten. daarvoor heb ik een schema nodig. accenter zelf kan hem niet op sturen omdat de file te groot is zegt hij.

(de volledige naam is (midi808 v2 0909



[juan.s]

deze kan dicht .
