EMS Filter PCB - Groupbuy

[demian]

Zeker kan dat.

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (1)
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (1)
Kneelz (1)



[Kneelz]

Mooi! Zal morgen eens kijken of ik de onderdelen nog allemaal heb.



[demian]

Ik heb forumlid Wmonk gevraagd of hij er wat in ziet om onderdelen-kitjes samen te stellen voor bij dit PCB, en hij is bereid om dit te doen.

Voor deze kitjes is het nodig dat er transistors en een boel diodes gematched worden, hier zorgt Woody ook voor.
Binnen enkele dagen zal bekend zijn wat een kitje precies zal kosten, er is de mogelijkheid om optioneel 16mm Alpha's met vlakke shaft en mounting onderdelen te bestellen en Jacks zijn te verkrijgen in 1/4" en 1/8".

Meer info over deze kitjes volgt binnenkort.

Ik kreeg ook nog een tip van Woody om het PCB aan te passen ivm connectiviteit:

Pas de power connector zo aan dat de DotCom maar ook de Doepfer connector er in passen (dwz gewoon een extra rijtje van 5 gaatjes ernaast zetten). Ik denk dat mensen daar gelukkig van worden.

Is dit iets wat anderen ook zo zien? Want dan zal ik bij mijnprintplaat.nl even navragen of dit mogelijk is.



[j.baars]

Ik heb forumlid Wmonk gevraagd of hij er wat in ziet om onderdelen-kitjes samen te stellen voor bij dit PCB, en hij is bereid om dit te doen.

Voor deze kitjes is het nodig dat er transistors en een boel diodes gematched worden, hier zorgt Woody ook voor.
Binnen enkele dagen zal bekend zijn wat een kitje precies zal kosten, er is de mogelijkheid om optioneel 16mm Alpha's met vlakke shaft en mounting onderdelen te bestellen en Jacks zijn te verkrijgen in 1/4" en 1/8".

Meer info over deze kitjes volgt binnenkort.

Ik kreeg ook nog een tip van Woody om het PCB aan te passen ivm connectiviteit:



Is dit iets wat anderen ook zo zien? Want dan zal ik bij mijnprintplaat.nl even navragen of dit mogelijk is.

hoe ziet die connector er uit?
dan teken ik hem er wel in..



[Wmonk]

hoe ziet die connector er uit?
dan teken ik hem er wel in..

DotCom is 6 pins op een rij. Doepfer is dubbele rij van 5. De +V en -V komen overeen als je het goed doet, en de GND ook. (Doepfer is +V/GND/GND/GND/-V, DotCom +V/NC/+5V/GND/-V/NC) Dus dat houdt in gewoon een rij ernaast leggen, en die verbinden met de bijbehorende pin, maar niet de 3e pin aan de andere GNDs vastmaken. Dan werkt t altijd met beide connectoren )



[falafelbiels]

Enneh, ken ik er nog bij?



[demian]

Uiteraard! Gewoon je naam aan de lijst toevoegen met het gewenste aantal.



[demian]

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (1)
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (1)
Kneelz (1)
falafelbiels (1)
Wmonk (1)



[j.baars]

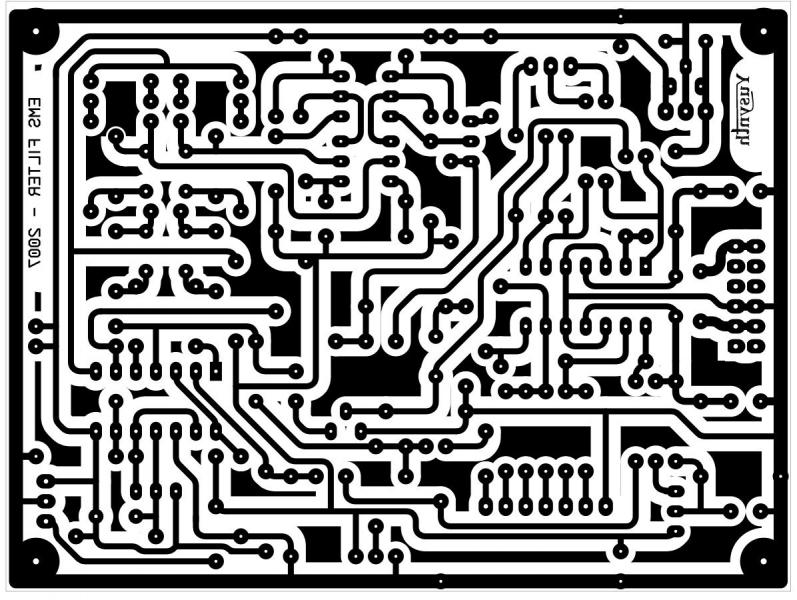

is de pcb zo goed?



[Wmonk]

is de pcb zo goed?

Bekijk bijlage 72952

Voor de duidelijkheid zou ik de pin in het plaatje rechtsonderin weglaten, dan kunnen de euro gebruikers de connector er ook niet scheef instoppen.



[j.baars]

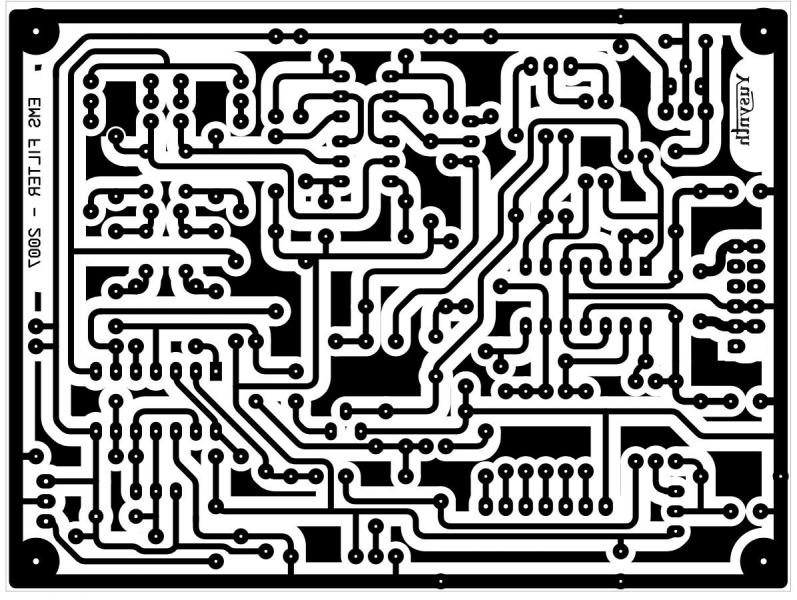

Ah, zo dus....



[Wmonk]

Ah, zo dus....


Bekijk bijlage 72953

Excellent



[Bonnefooi]

Ik ga gebruik maken van de standaard doepfer connector.
Wmonk, tof dat je kitjes wilt samenstellen!!

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (1)
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (2) + kit
Kneelz (1)
falafelbiels (1)
Wmonk (1)



[Rxke]

Als het nog niet te laat is om erbij te komen...?

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (1)
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (2) + kit
Kneelz (1)
falafelbiels (1)
Wmonk (1)
Rxke (1)



[demian]

Bestellen kan tot eind van deze week.



[Rxke]

leuk!

(Wel ironisch genoeg nét de hand gelegd op een paar 3096's )



[tumult]

Nu nog een soldeerbout en wat ervaring, maar dan heb ik het maar vast in huis...

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (1)
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (2) + kit
Kneelz (1)
falafelbiels (1)
Wmonk (1)
Rxke (1)
Tumult (1) + kit?



[Barno]

jeetje met zo'n kit wordt 't wel heel makkelijk zeg...
dan ga ik wel voor 2 eigenlijk...


demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (2) + kits
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (2) + kit
Kneelz (1)
falafelbiels (1)
Wmonk (1)
Rxke (1)
Tumult (1) + kit?



[onrust nv]

is het ook mogelijk een batterij versie te maken? want ik wil er een peNdaal van maken



[translucent]

demian (4)
j.baars (4)
Synthfraek (2)
renepela (1)
Barno (2) + kits
onrust nv (2)
matrixxx (2)
sms303 (1)
Aottens (1)
gjb68 (2)
Boelie035 (2) + kit
Kneelz (1)
falafelbiels (1)
Wmonk (1)
Rxke (1)
Tumult (1) + kit
translucent (2) + kit

Strakke actie, ook van die kitjes, ik doe graag mee
