Juno 60 slaat van z'n patch af

[PWM]

Beste forum vrienden,

Mijn Juno 60 doet moeilijk. Ik dacht dat het aan het batterijtje lag dus heb ik deze vervangen. Helaas slaat ie nog steeds van zijn patch af.
Ik zet hem aan niks aan de hand, selecteer een patch (b.v. 16) niks aan de hand maar zodra ik dan een toets indruk of een schuif schuif slaat ie van z'n patch af.

Ik kom er nu net weer achter dat ie het niet altijd meteen doet. Ik kon zowaar een paar minuten spelen voordat ie weer op -- modus ging.

Kan iemand mij een beetje de goede service richting in helpen? (Ben bang dat het ergens aan het data gedeelte licht en daar heb ik erg weinig verstand van..)

Groet uit vriendelijke maar treurige aard.
Maarten



[bikkel]

Ik heb een CZ gehad die af en toe resette. Heb toen flatcables aangedrukt, de boel schoongemaakt en doet hij het weer *fingers crossed* Dus: slecht contact of iets met de voeding.



[PWM]

Bikkel, Bedankt voor het meedenken! Ik heb de connectors al allemaal uit hun heather gehaald en weer terug gestoken.
De voeding is denk ik ook niet het probleem aangezien hij het gewoon doet als ik geen patch laad.



[PWM]

Meet nu wel dat er +12.45V staat waar het +10V zou moeten zijn... Denk niet dat dit mijn probleem is maar mag misschien toch wel aangepast.



[PWM]

Na nog wat testen blijkt nu ook dat ie bij opstart modus (-- in het scherm) ook wel van zijn patch af slaat (terwijl ik dus nog geen daadwerkelijke patch heb geselecteerd).
De schuiven geven tot nu toe dan geen problemen maar knoppen zoals chorus I of II en de andere waveforms dan blokgolf (hij start alleen met blok op) gaat het scherm af en toe echt helemaal uit en knippert dan snel weer terug op --.

Hoop dat iemand een tip of mss zelfs een oplossing heeft..
gegroet



[RSB]

Misschien te simpel gedacht, maar maakt de MANUAL-patch knop niet de hele tijd contact??



[MatthewLeBlom]

Ik ben ook wel benieuwd naar wat RSB zegt.
Verder zat ik te denken aan vieze contacten rondom de processor.

Wat je ook kan overwegen is een midikit kopen.
Deze midikit voorziet de J60 van extra geheugens dus wellicht biedt dit een oplossing voor het probleem.
http://midipolis.blogspot.com/p/minerva-manual.html



[PWM]

Misschien te simpel gedacht, maar maakt de MANUAL-patch knop niet de hele tijd contact??

Heb ik aan gedacht inderdaad. Er zijn geen knoppen op de Juno 60 die het display helemaal uit laten gaan behalve load, save en verfy. Als een van deze knoppen contact zou maken gaat zijn ledje ook aan.

Ik ben ook wel benieuwd naar wat RSB zegt.
Verder zat ik te denken aan vieze contacten rondom de processor.

Wat je ook kan overwegen is een midikit kopen.
Deze midikit voorziet de J60 van extra geheugens dus wellicht biedt dit een oplossing voor het probleem.
http://midipolis.blogspot.com/p/minerva-manual.html

Het geheugen zelf lijkt het nog te doen, mijn patches staan nog op de Juno hij slaat er alleen vanaf.
Het is wel een mooie MIDI kit. Dus bedankt voor de link.



[PWM]

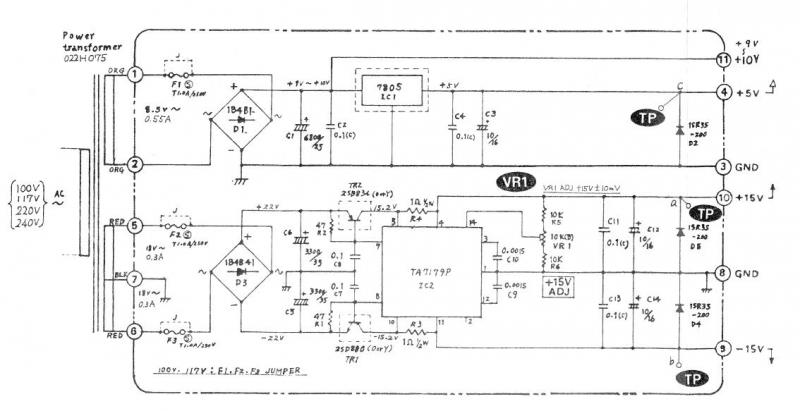

Er staat zoals gezegd dus 12.5V op de 10V lijn. Ik zag ook dat de brugcel die deze 10V maakt een flinke tik heeft gekregen. (staat helemaal scheef)
Straks bij mijn plaatselijke electro boer toch maar even een nieuwe halen onder het motto: baad het niet dan schaad het niet..




EDIT: De 10V word voor de display gebruikt.



[etaoin]

Meet je die 10V lijn belast of onbelast? Want die is niet gereguleerd dus als je dit meet met alle connectors eraf kan die best wat hoger zijn.



[PWM]

Bedankt Etaoin!
Onbelast gemeten. Belast meet ie keurig 9.95V..



[MatthewLeBlom]

Ik doe nog ff een ongeschoolde gooi:


Die midi interface heb ik gekocht en werk doordat de priocessor erui getrokken wordt en op die IC-voet de midikit geplaatst wordt.
Op die manier kan je volgens met midi overal bij (dus zowel de toetsen als de paramters en geheugens).
Als ik hier op voortborduur is dit de het punt waar paramters, geheugen en toetsen bij elkaar komen.
Jij schrijft dat je patch verloren gaat zodra je een toets indrukt.
Mogelijk dat in het processor gebied iets misgaat.



[PWM]

Ik doe nog ff een ongeschoolde gooi:


Die midi interface heb ik gekocht en werk doordat de priocessor erui getrokken wordt en op die IC-voet de midikit geplaatst wordt.
Op die manier kan je volgens met midi overal bij (dus zowel de toetsen als de paramters en geheugens).
Als ik hier op voortborduur is dit de het punt waar paramters, geheugen en toetsen bij elkaar komen.
Jij schrijft dat je patch verloren gaat zodra je een toets indrukt.
Mogelijk dat in het processor gebied iets misgaat.

De patch gaat niet verloren. Hij springt er alleen af. Sowieso lijkt het me een mooie MIDI kit en ga ik hem, als de Juno gerepareerd is zeker inbouwen.

Ik denk nu dat het draad rot is. Ik heb een kabelbundel in de Juno te pakken die als ik hem heen en weer beweeg het probleem lijkt te veroorzaken.
Aangezien het display (of de display?) helemaal uitvalt en de Chorus LED's ook lijkt het alsof de stroom van Panel board B af gaat.
Ik ga verder met de kabelbundels van elkaar los maken.

Nogmaals bedankt allen voor het meedenken!



[etaoin]

Dat heb ik inderdaad een keer gehad met een Poly61, dat de connector aan het board even opnieuw gesoldeerd moest worden.



[PWM]

Heb net de verdachte kabel uitgebreid door gemeten. De draadjes van de + en - 15V schieten soms over do 100 Ohm weerstand als ik eraan frommel. Kan dit het/een probleem zijn?



[PWM]

Ok. De heather van de verdachte kabel net doorgesoldeerd, geen succes. De kabel uitvoerig doorgemeten en wat dingen ontdekt die ik later weer heb ontkracht door meetfouten. De kabel weer in z'n heather gestoken en maar weer eens aangezet om nog eens aan de bewuste kabel te frunniken terwijl er een patch is geselecteerd.
En? Niks! Hij blijft gewoon op de patch!

Ik ben er nog niet 100% gerust op dat het probleem verholpen is *draait z'n hoofd nog eens naar de Juno* maar het lijkt er wel op...
Nu er maar eens een middagje muziek mee maken om te kijken of het ook echt zo is.
Hopelijk tot nooit meer in deze thread en nogmaals dank iedereen voor het meedenken!



[Eraser127]

En die meet je los van de synth? het betekent iig dat er dus "soms" een extra weerstand op je voedingslijn komt. Mogelijk werkt dat door in je synth



[PWM]

En die meet je los van de synth? het betekent iig dat er dus "soms" een extra weerstand op je voedingslijn komt. Mogelijk werkt dat door in je synth

Uiteraard. Ik meet alleen de kabel.



[marcuuu]

Misschien een aarde probleem



[PWM]

Hij doet het alweer 4:30 uur helemaal goed. Niks meer aan doen zeg ik!
