DIY brake-out iPad

[vcovca]

Na de Alesis IO Dock in de handen te hebben gehad en gevoeld te hebben wat voor een stuk waardeloos plastic het was heb ik maar besloten het zelf te doen. Op internet een PodBreakout v1.5 besteld bij www.kinetika.com en de pin out van de iPad er maar eens bij gepakt. Ik heb al een audio/video kabeltje voor m'n iPod classic, dus die kan ik ook gebruiken als referentie aangezien die al los is geknipt uit nieuwsgierigheid.

Er zijn natuurlijk audio interfaces met midi te vinden voor een zacht prijsje. Ook voor veel geld, zoals van RME, zijn ze te vinden. Maar ik heb nu voor zo'n 20 euro aan onderdelen en een stuk oude monitorkabel, daarmee zouden de basics moeten kunnen werken. Wat ik vooral mis, en wat de IO Dock wel heeft is ook een video out. De iPad heeft van zichzelf al twee audio in en twee audio uitgangen. Dus waarom zouden we een camera connection kit nodig hebben? Ik denk dat er in de Alesis weinig tot geen electronica aanwezig is, behalve dan voor de midi. Dit stelt ook niks voor.. kabeltje op Amazon voor 5 euro en je bent er ook.

Begonnen met het na meten van het standaard USB aansluitsnoertje om zeker te weten waar ie z'n voeding krijgt en waar de data binnen komt. We dachten heel effe via de TX/RX, maar neen.

Ik kom net iets tegen bij het zoeken naar plaatjes: http://www.engadget.com/2006/04/25/how-to-design-your-own-ipod-super-dock-part-2/

Dusss.... ben zo terug



[vcovca]

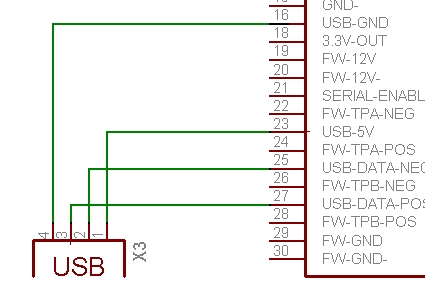

Ok, hier de pin out zoals ik hoop dat ie ook is. Die site hierboven is van 2006 zag ik... beetje oud dus.



[Eraser127]

Heb net ff in ElectroDroid gekeken (Android app) en daar zit ook dat schema in, dus ik denk dat het wel klopt



[RodmanSan]

En om er helemaal zeker van te zijn heb ik een link gevonden van de iPad pinout (28-04-2012) :

http://pinout.net/browse.php?conid=767

Edit : duh...ook al iPod...De link verkondigde namelijk iPad...



[vcovca]

nah, de ipod en de ipad is in feite hetzelfde ios ding board geloof ik.



[vcovca]

En deze klopt ook...



[vcovca]

Ik heb twee knopspelden aan m'n multimeter gemaakt voor het nameten

Een vrouw met mode opleiding is heel handig zo nu en dan..



[rubbah]

gaat zij hem erna modificeren dan?



[vcovca]

Mode-ficeren dan heh



[etaoin]

De iPad heeft van zichzelf al twee audio in en twee audio uitgangen.

Ik herhaal mijn opmerking uit de andere thread: zijn die ook daadwerkelijk aangesloten?

Zover ik weet heeft geen enkele iPad (of andere recente iDevice) audio ingangen.



[etaoin]

En deze klopt ook...

Nope, die klopt niet. Tenminste niet voor stroomvoorziening (waar jij op uit bent).

Een moderne iDevice laadt niet op op een 1-op-1 bedrading. Hij zal vermoedelijk wel communiceren, maar als je hem ook van stroom wilt voorzien moet je hem iets anders bedraden. Zie bijvoorbeeld het uitzoekwerk op: http://www.ladyada.net/make/mintyboost/icharge.html



[SynnyS]

oeh ik vind dit wel heel interessant, ben benieuwd of en hoe het je gaat lukken!



[maxigroovy]

En dan uitzoeken hoe de IO dock de iPad kan opladen en de USB host kan gebruiken...
(nog niets over gevonden...)



[vcovca]

Nou, dat lader grapje is niet zo heel spannend. Ik ga wel de Apple iPad lader gebruiken, en maak in m'n brake out een USB ingang.. dat zou dat probleem al moeten oplossen. Met een 5V voeding zou ook een beetje gevaarlijk zijn



[vcovca]

Waar ik vooral voor ga is de twee inputs en outputs en de video out. Dat is in onderdeeltjes nog steeds goedkoper dan het standaard Apple kabeltje wat dat doet.



[Acidfever]

Even abonnementje gezet op deze.....zeer interessant!



[etaoin]

http://touchproducer.com/?p=1382



[vcovca]

Precies Etoine, daar was het idee geboren :-) Dus het zal wel gaan.

Daar is ook mijn puntje voor de IO Dock.. aan het gewicht te voelen kan er niet heel veel in zitten.

Ik heb net minijack inputs gehaald. De grote waren te groot om het in een klein doosje te proppen. Zal straks eens wat foto's maken.



[etaoin]

Dit zit er in een IOdock:

http://practicalusage.com/?p=570



[vcovca]

Heheh... Oops
