mod voor low tom (TR-909)

[DRe]

Ik wil eigenlijk mijn Low Tom op de TR-909 verlagen kwa tune weet iemand een link hoe en waar een beschrijving staat.



[PWM]

Met een beetje geluk zit er een hoge waarde weerstand na de Tune pot. Dan is je mod ook weer makkelijk omkeerbaar.
Zal zo eens in de schema's kijken.



[DRe]

Dat zou mooi zijn.



[PWM]

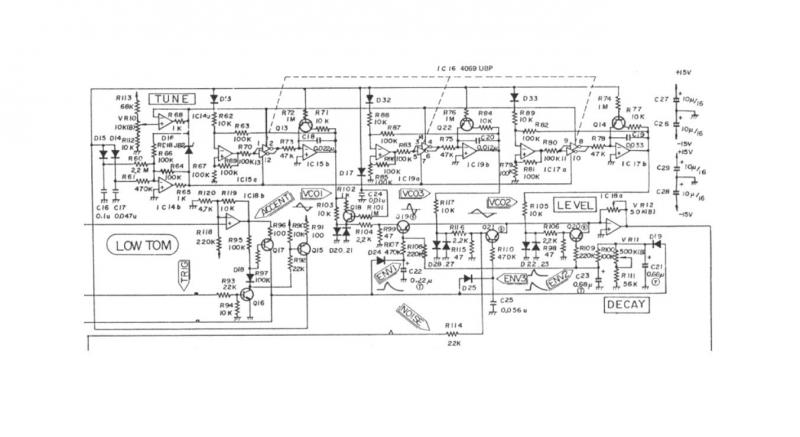

Als je R173 (links bovenin het schema) van 10K naar 1K omtovert zal de Tune pot lager gaan dan dat ie nu doet.
Als dat niet laag genoeg voor je is kan je C18, 19 en 20 ietsje van waarde verhogen zodat de base frequency van de (maar liefst) drie oscillatoren lager word.
Je kan als je de schema's van de drie Toms met elkaar vergelijkt een beetje inzicht krijgen over hoeveel effect het zal hebben.



[DRe]

ik ga dat even proberen hij ligt al uit elkaar.



[PWM]

Top. Ik hou je in de gaten



[DRe]

is deze r173 van alle tune pots , of echt van de low tune pot.



[PWM]

Crap, dat moest ik nog veranderen... Je moet R112 hebben!
Deze is alleen voor de Low Tom Tune pot. (zie schema)

[Edit] R173 is van de Mid Tom...)



[DRe]

dat dacht ik al een beetje



[PWM]

Terecht ook. Ik voel me nu een beetje als je avatar...



[DRe]

ik voel me ook als mijn avatar. want ik zit nu dat ik net geen bruin zwart goud heb.

ik zie nu dat ik bruin zwart rood moet hebben..



[DRe]

gedaan nu weer in elkaar ..



[PWM]

Goud is de tolerantie. Goud is 5%
http://www.okaphone.nl/calc/

Tevreden?



[DRe]

WOW das wel vet zeg !!!! nu gaat hij echt laag dit is wat ik wilde cool ....

tot een klik op 25 %

ik heb ook gelijk de mid tom gedaan ...ook erg cool.



[DRe]

geluids fragment

1. lowtom
2. midtom



[DRe]

nu ff 1 met een bassline ..altijd leuk



[PWM]

25% dicht of 25% open? Om die klik weg te halen moet je de weerstand waarden nog wat verhogen.
Met een (trim)potmeter kan je mooi kijken wat de waarde van het weerstand moet zijn.



[DRe]

25% dicht of 25% open? Om die klik weg te halen moet je de weerstand waarden nog wat verhogen.
Met een (trim)potmeter kan je mooi kijken wat de waarde van het weerstand moet zijn.

nou ik vind het niet zo erg eigenlijk daarvoor heb ik een tune pot. vanaf low tune geteld dus ik heb 75 procent waar het goed in klinkt.



[PWM]

Top! Mooi dat het werkt zoals je wil.



[DRe]

Bedankt PWM !!!
