De ik heb (af)gebouwd draad voor 2015!

[mono-poly]

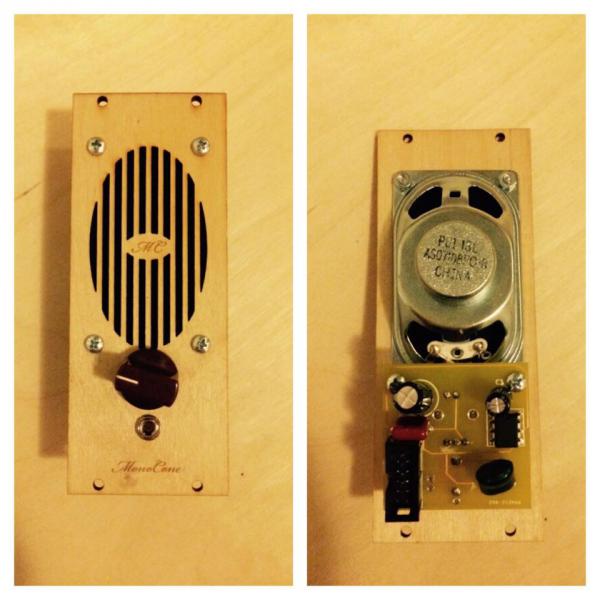

Klein foutje op de pcb.
Maar die is er nu uit.



[Jop]

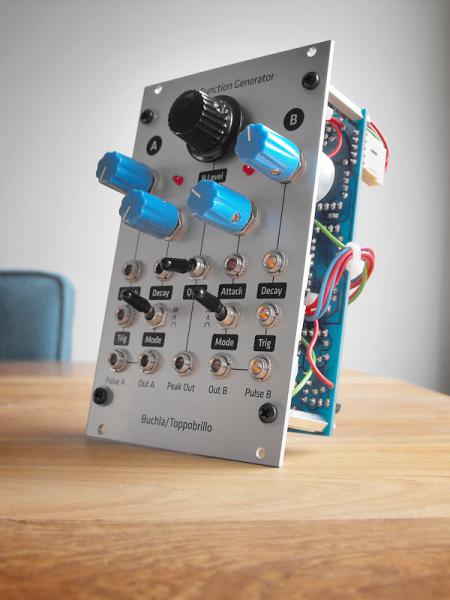

Nieuwe Buchla clone



[PWM]

Noice, Jop! Hoe klinkt ie?



[SRPP]

Tof!
@Mono-poly, had je nou een LM386 gebruikt, of LM380?
Enne: TDA2030 bordje kende nie voor sukkelen eej?



[mono-poly]

LM386



[falafelbiels]

Ik neem er morgen eentje mee naar Den Bosch



[LAB_]

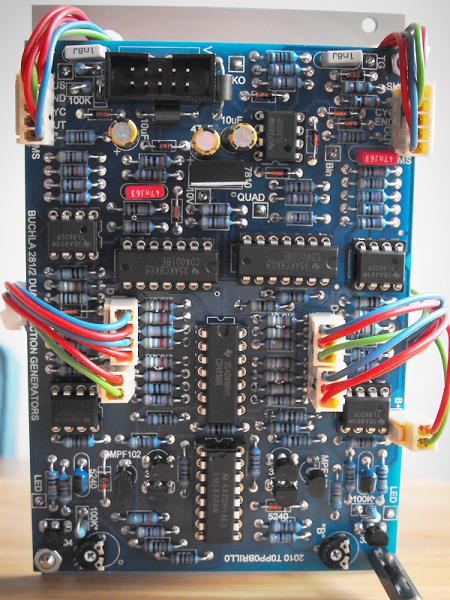

Nieuwe Buchla clone

ik heb er ook een. pittige build, maar een gaaf ding!
heb jij 'm toevallig gemod zodat de loop functie vanuit zichzelf aan gaat?
(dus zonder trigger te moeten ontvangen)



[Jop]

Dank jullie!

Eerste indrukken zijn erg goed, en heb hem nog maar effe kunnen testen. Ik heb de mod (nog) niet toegepast, eerst eens kijken of ik hem mis.



[LAB_]

Het enige wat ik mis op de 281 zijn output 'scale' attenuators, zoals op de Maths.
De output is 'hard' waardoor sommige vca's net oversturen.
Ik ga denk ik een mod paneeltje maken die dit gaat doen



[PWM]

Of je bouwt er een 4HEtje naast met twee attenuators waar je de input van normaled naar de outputs van de 281.
Gebruik je ze dan niet heb je weer twee pasive attenuators.



[SynnyS]

https://soundcloud.com/synnys/diy-cgs-steiner-vcf-synthagon

ik heb net het CGS synthagon filter klaar, zal straks even een fotootje doen.

pas op je oren/speakers, die resonantie is echt een killer!



[SRPP]

Steiner vcf = vet, erg fijn filter.



[PWM]

Mee eens. Steiner VCF is erg mooi!

Is de Res bij de CGS versie een beetje in de hand te houden?



[SynnyS]

Mee eens. Steiner VCF is erg mooi!

Is de Res bij de CGS versie een beetje in de hand te houden?

mwoah ligt eraan waar je hem tegenhoudt.

de BOM zegt een 1K pot, en dan zit er nog een 1k resistor serieel achter.
Ik had alleen maar een 2k pot liggen, dat ging echt veel te ver.

Ik heb de 1k resistor vervangen door een 270R, nu heb ik op het eind een klein beetje gekkigheid wat nog net te temmen valt.



[PWM]

Hahaha, ik hoor het al. Het is een feature!



[SRPP]

Up!

Penrose Quantiser, simpele build, intuitief ding, blinkenlights, it's all good.



[SRPP]

En ook nog een skiffje, moet nog een busboard in:

Eiken planken van de bouwmarkt, met deuvels en lijm in elkaar gezet (geen schroef te bekennen). Ingefreesd paneeltje waar de power aansluiting komt, en wat midi in en uitgangen, denk ook een VGA aansluiting, om een hele bups CV en gate signalen met een simpele VGA kabel van je rek naar de skiff te transporteren. Zoals de bus 5x expander van CESYG Link

Edit:
De spleten zie je nu niet meer na schuren en opvullen, waren ook niet zo groot als lijkt op de foto hierboven, zal het perspectief wel zijn



[marcmarc]

Dat vuurrood van de tafel loopt prachtig over naar de stoel.



[SRPP]

Yep, meeste stoelen zijn rood hier :-)

Net deze gemaakt:

Buchla 194 fixed bandpass, tamelijk barebones, maar klinkt prima (bedoeld voor lijn niveau signalen, dus wat warmte in de vorm van vervorming).

Heb nog wat boards, dus als iemand ook zo'n ding wil bouwen, dan laat maar weten. Fully discrete, class A (effe wat audiofiele marketing termen drbij)



[PWM]

Jeetje SRPP, je hebt me wat real estate over...(?)
