mcdjan007
lid zonder grenzen

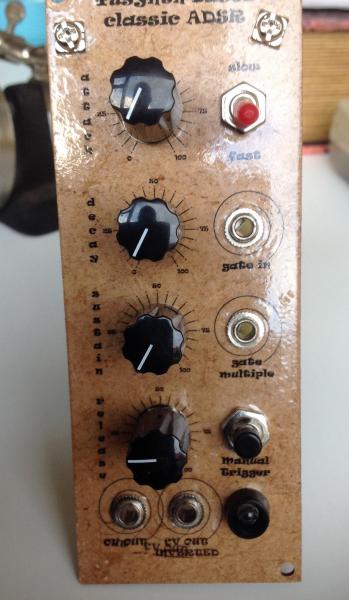

de yusynth ADSR met lasercut mdf panel. krijg alleen dat
ledje niet werkend, alle banen, aansluitingen nagekeken uit pure frustratie hele pcb leeggehaald en opnieuw bestukt en nog niet werkend.... Rrrrr Ik hou er mee op, ADSR werkt als een trein en daar ging het tenslotte om. Als iemand nog tips heeft...
ledje niet werkend, alle banen, aansluitingen nagekeken uit pure frustratie hele pcb leeggehaald en opnieuw bestukt en nog niet werkend.... Rrrrr Ik hou er mee op, ADSR werkt als een trein en daar ging het tenslotte om. Als iemand nog tips heeft...Attachments
marcmarc
Ouwe rot
Om nou een hele PCB leeg te trekken om een probleempje met een LED op te lossen gaat nogal ver. Misschien dat het als frustratietherapie werkt, maar dat kan ook anders.
Bijvoorbeeld met wat verdieping in de werking van de diverse componenten, schema-aanduiding ervan en de omgang met een multimeter.
Zit die led wel in de juiste polariteit gemonteerd?
Komt er spanning op de Led?
levert het circuit dat de led aanstuurt wel spanning aan de led?
Is die led eigenlijk wel werkend --> testen met voedingsspanning en weerstand?
Bijvoorbeeld met wat verdieping in de werking van de diverse componenten, schema-aanduiding ervan en de omgang met een multimeter.
Zit die led wel in de juiste polariteit gemonteerd?
Komt er spanning op de Led?
levert het circuit dat de led aanstuurt wel spanning aan de led?
Is die led eigenlijk wel werkend --> testen met voedingsspanning en weerstand?
marcmarc
Ouwe rot
Schema's jongens, schema's. Dan kan er gekeken worden of er iets verkeerd is in het ontwerp.
Ik heb zoiets als dit gedaan:
http://electro-music.com/forum/phpbb-files/woollastonadsr_147.gif
Geheel rechts in dit schema (Q2, R14 en D4). Even experimenteren met de waarde van R14 voor de juiste felheid van de LED.
http://electro-music.com/forum/phpbb-files/woollastonadsr_147.gif
Geheel rechts in dit schema (Q2, R14 en D4). Even experimenteren met de waarde van R14 voor de juiste felheid van de LED.
marcmarc
Ouwe rot
OK, je hebt de uitgang van de OpAmp gebufferd met een transistor als Emittervolger. Maar, hoe is het in het originele schema?
Er zit geen weerstand tussen de uitgang van de OpAmp en de basis van de transitor. Dat is foute boel. Je kan daar een weerstand van 10 tot 100K tussen zetten, afhankelijk van de versterkingsfactor van de transitor. Bij een A transitor: 10K.
Bij een B: 22..47K en bij een C: 47 tot 100K.
Dit om de basisstroom naar de transistor vanuit de OpAmp te beperken (onnodig te belasten).
Er zit geen weerstand tussen de uitgang van de OpAmp en de basis van de transitor. Dat is foute boel. Je kan daar een weerstand van 10 tot 100K tussen zetten, afhankelijk van de versterkingsfactor van de transitor. Bij een A transitor: 10K.
Bij een B: 22..47K en bij een C: 47 tot 100K.
Dit om de basisstroom naar de transistor vanuit de OpAmp te beperken (onnodig te belasten).
Laatst gewijzigd:
Zullen we even wachten met conclusies tot mcdjan verklapt welke versie ie gebouwd heeft?
De oude versie had een torretje voor de aansturing van de led (wat volgens mij perfect is), de nieuwe versie een opamp (wat jammer is imho, daar kun je sexy-ere dingen mee doen dan een opamp aansturen).
De oude versie had een torretje voor de aansturing van de led (wat volgens mij perfect is), de nieuwe versie een opamp (wat jammer is imho, daar kun je sexy-ere dingen mee doen dan een opamp aansturen).
mcdjan007
lid zonder grenzen
bedankt voor de reactie maar je zulf begrijpen dat de frustratie pas kwam nadat ik alle logische verklaringen al had geelimineerd ( diode /led polariteit, soldeerpunten, banen, alle verbindingen van en naar de led op de componentenzijde doorgemeten)
marcmarc
Ouwe rot
LED: ja, testen met de bestaande voedingsspanning en een serieweerstand om zeker te weten dat de LED het doet. Of met een LED-tester.
Ik ben benieuwd naar het originele schema van jouw bouw.
Ik ben benieuwd naar het originele schema van jouw bouw.
mcdjan007
lid zonder grenzen

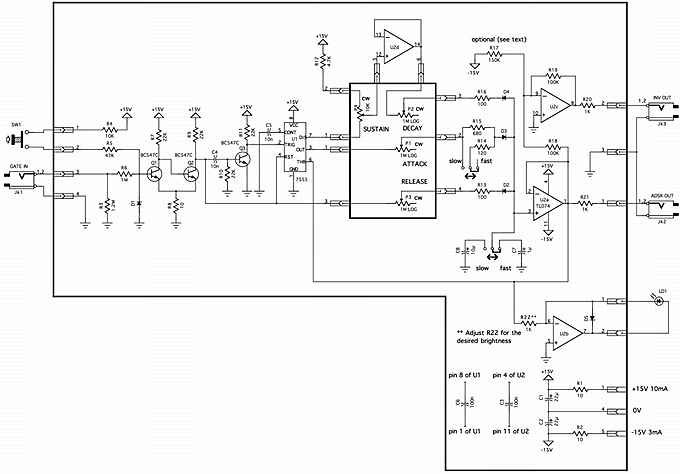

Voor de duidelijkheid is het versie 2. Ben mijn electronica sinds enkele maanden weer aan het ophalen en al weer wat bijgeleerd met troubleshooting van eerdere projecten. begrijp de Opamp versie ook niet geheel gezien een aantal andere Yusynth schema's gewoon 547's gebruiken als led driver.
mcdjan007
lid zonder grenzen
Attachments
marcmarc
Ouwe rot
OK, een OpAmp met de LED in de tegenkoppeling om een lineaire werking te krijgen.
Er wordt een OpAmp ingezet in inverterende configuratie.
Als ik het goed zie op het schema, zit de LED met de kathode op de uitgang van de OpAmp maar, dat zit de diode D5 (als ik het goed zie) ook. En daar gaat het fout. De LED en diode dienen antiparallel ten opzichte van elkaar te staan.
Het zou zowiezo beter kunnen door het signaal op de 'plusingang' van de OpAmp te zetten en de LED & diode andersom gedraaid te zetten met een weerstand vand de '-' aansluiting van de OpAmp naar massa te trekken voor de gevoeligheid van de LED.'
Er wordt een OpAmp ingezet in inverterende configuratie.
Als ik het goed zie op het schema, zit de LED met de kathode op de uitgang van de OpAmp maar, dat zit de diode D5 (als ik het goed zie) ook. En daar gaat het fout. De LED en diode dienen antiparallel ten opzichte van elkaar te staan.
Het zou zowiezo beter kunnen door het signaal op de 'plusingang' van de OpAmp te zetten en de LED & diode andersom gedraaid te zetten met een weerstand vand de '-' aansluiting van de OpAmp naar massa te trekken voor de gevoeligheid van de LED.'
mcdjan007
lid zonder grenzen
Het is zeker altijd wat! Maar hier heb ik iets aan, ga ik eens proberen want een hele module werkend maar een ledje niet kan ik op een of andere manier toch niet hebben.
felshout
Stamgast
het schakelingetje is "bijna goed", alleen de diode en de led zitten beide verkeerd om in het schema
als er een envelope signaal (0 tot 10v) op de weerstand R22 staat regelt de opamp zichzelf zo, dat de stoom van de led de stoom door de weerstand opheft. de uitgang van de opamp negatief. de kathode van de led moet dus aan de opamp (pen7) Als het goed werkt staat er tijdens "adsr". op pen 7 ca -1,6V, zitten ze verkeerd om dan meet je ca -0.6V
als er een envelope signaal (0 tot 10v) op de weerstand R22 staat regelt de opamp zichzelf zo, dat de stoom van de led de stoom door de weerstand opheft. de uitgang van de opamp negatief. de kathode van de led moet dus aan de opamp (pen7) Als het goed werkt staat er tijdens "adsr". op pen 7 ca -1,6V, zitten ze verkeerd om dan meet je ca -0.6V
Ik snap die richting van de LED eerlijk gezegd niet helemaal. De non-invert ADSR uitgang gaat de opamp in de inverterende ingang in, dus als die naar +5 of 10 oid zwaait, dan wil de uitgang van de opamp naar -10 of -5, de LED ziet daar niks van want die stroom gaat langs de diode, niet de LED.
Meer mensen hebben problemen met de LED, allebei ompolen, kennelijk
Felshout beat me to it!
Meer mensen hebben problemen met de LED, allebei ompolen, kennelijk
Felshout beat me to it!
mcdjan007
lid zonder grenzen
marcmarc: betreft dat antiparallel klopt, is misschien niet goed zichtbaar op de upload maar de anode van de Led zit verbonden met de kathode van de diode en andersom. de plus zit aan massa en de min via weerstanden aan de -12vcc.
