Die hebben ze al gemodt. Alleen cpu mod is heel pittig want de cpu is als een soort van smd op de pcb vastgezet. The cpu van een 101 is normale IC die je redelijk makkelijk los kan solderen.
SH-101 mod Tubbu Tec
- Thread starter Arnoid
- Start date
Die hebben ze al gemodt. Alleen cpu mod is heel pittig want de cpu is als een soort van smd op de pcb vastgezet. The cpu van een 101 is normale IC die je redelijk makkelijk los kan solderen.
Rvooh
Gepokt en gemazeld
https://tubbutec.de/blog/mc-202-mod/
En dat geloof ik best dat het met heatgun makkelijk gaat. I quote alleen die gasten zelf.
Verder blijft dat cpu hacken interessant. Zou er wel 1 willen voor mijn six trak. Die envelopes zijn te langzaam. Er is al een p 600 hack welke volgens mij met aanpassingen op de six trak zou moeten kunnen.
En een dw 8000 cpu hack. Vooral een ringmodulator en cross modulatie zou die bak fantastisch maken.
Rvooh
Gepokt en gemazeld
Mja op die pagina staat niets van een cpumod
Een degelijke sequencer mod met pattern memory zou zalig zijn voor de 202
Een degelijke sequencer mod met pattern memory zou zalig zijn voor de 202
Ik had ook niet gezegd dat ze de cpu hadden gemodt.
Ze schrijven er zelf wat over bij de FAQ beneden op de pagina
https://tubbutec.de/sh-1oh1
Ze schrijven er zelf wat over bij de FAQ beneden op de pagina
https://tubbutec.de/sh-1oh1
MonoTron
Initiating Sequence..
iemand de tubbutec mod al geprobeerd?
klinkske
boeketje voor de vrouw
nee, hij ligt hier in de kast. Ik krijg geen antw van mr tubbu die sinds de 14e uit vakantie is, volgens zijn auto reply. Zou 'm beter terugsturen.
Mijn gemodde 101 met nova zijn chip is voorzien van extra soldeerpunten en draden, durf er niet zomaar de tubbu in smelten.
Ik DENk dat turnlab er ondertussen al enkelen heeft geplaatst voor klanten. Ookal wou de technieker afwachten wegens issues op FB ivm de mod: geluid (geruis of geklik) als je alle faders vd golfvormen laag hebt en vb filter only wilt spelen.
Mijn gemodde 101 met nova zijn chip is voorzien van extra soldeerpunten en draden, durf er niet zomaar de tubbu in smelten.
Ik DENk dat turnlab er ondertussen al enkelen heeft geplaatst voor klanten. Ookal wou de technieker afwachten wegens issues op FB ivm de mod: geluid (geruis of geklik) als je alle faders vd golfvormen laag hebt en vb filter only wilt spelen.
MonoTron
Initiating Sequence..
Hhm voldoende info voor mij om nog wat langer af te wachten naar meer ervaringen.
Klinkt allemaal erg leuk maar weinig zin om beta tester te zijn
Was van plan vanavond mijn 101 onderhanden te nemen en foto's voor je te maken, maar ben te gaar.
Hopelijk morgen wat meer energie ervoor.

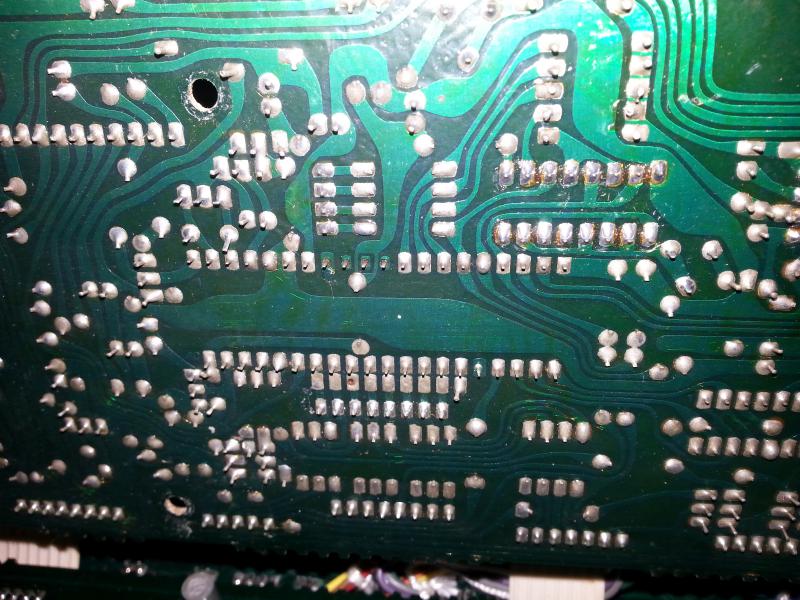

Zie nu trouwens jouw foto van je 101, weet je welke pin outs op de chip met elkaar verbonden zijn?
Dat geeft de technische mensen onder ons wellicht voldoende info om te deduceren welke mod dit is.
Voor zover ik weet is de chip alleen voor de sequencer, arp en clock. Is een van deze onderdelen bij jouw anders dan normaal?
Hoe dan ook, met die crosswiring zou ik de nieuwe cpu er niet op zetten, dat is vragen om problemen lijkt me....
Klinkt allemaal erg leuk maar weinig zin om beta tester te zijn
Was van plan vanavond mijn 101 onderhanden te nemen en foto's voor je te maken, maar ben te gaar.
Hopelijk morgen wat meer energie ervoor.
Zie nu trouwens jouw foto van je 101, weet je welke pin outs op de chip met elkaar verbonden zijn?
Dat geeft de technische mensen onder ons wellicht voldoende info om te deduceren welke mod dit is.
Voor zover ik weet is de chip alleen voor de sequencer, arp en clock. Is een van deze onderdelen bij jouw anders dan normaal?
Hoe dan ook, met die crosswiring zou ik de nieuwe cpu er niet op zetten, dat is vragen om problemen lijkt me....
Attachments
klinkske
boeketje voor de vrouw
Zou kunnen dat mijn 101 nog wat extra's heeft, hij ligt hier niet dus ik kan je geen details geven op je vraag.
't is deze:
http://www.matrixsynth.com/2014/05/custom-black-roland-sh-101-mono.html
't is deze:
http://www.matrixsynth.com/2014/05/custom-black-roland-sh-101-mono.html
MonoTron
Initiating Sequence..
Hmm geen idee, maar ik zou denken dat het dan de lfo speed mod of lfo clock input is.
Maar dat is een uneducated guess
Wel mooi zo zwart!! Heb nog eens een andere in mat zwart voorbij zien komen die verder origineel was. Ook erg mooi!!
(auwww 1300 pond?)
Maar dat is een uneducated guess
Wel mooi zo zwart!! Heb nog eens een andere in mat zwart voorbij zien komen die verder origineel was. Ook erg mooi!!
(auwww 1300 pond?)
klinkske
boeketje voor de vrouw
nee, deze werd verkocht op ebay. Gekocht door Jurn. Ik heb 'm dan weer via Jurn.
Ik heb 'm gelukkig geen 1300 pond betaald
Ik weet niet precies wat de nova mods zijn: ik had begrepen dat customsynth de nova mods als inspiratie heeft gebruikt en 'goed heeft uitgevoerd' omdat de nova info volgens hen flink fout was. Staat zo op hun website. Mogelijk is dit dus niet bepaald de nova mod, maar iets gelijkaardig. En meer: grotere jacks. En ik dacht nog "iets" extra
Ik heb 'm gelukkig geen 1300 pond betaald
Ik weet niet precies wat de nova mods zijn: ik had begrepen dat customsynth de nova mods als inspiratie heeft gebruikt en 'goed heeft uitgevoerd' omdat de nova info volgens hen flink fout was. Staat zo op hun website. Mogelijk is dit dus niet bepaald de nova mod, maar iets gelijkaardig. En meer: grotere jacks. En ik dacht nog "iets" extra
MonoTron
Initiating Sequence..

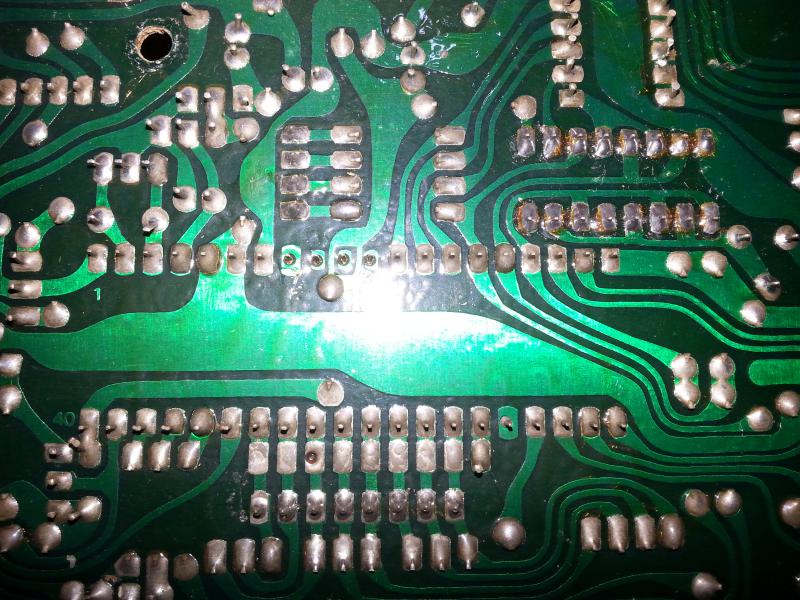

Hierbij wat foto's van de ingewanden van mijn 101.
Zoals verwacht geen crosswiring op de CPU.

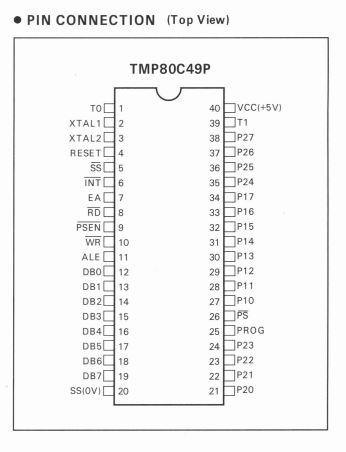

Als ik het goed zie zijn bij jouw punt 5 (SS) en 6 (INT) van de CPU aan elkaar gesoldeerd en loopt er een weerstand van punt 6 naar punt 35 (P24) en een weerstand van punt 35 naar de weerstand R63 naast de CPU.
Geen idee waarom maar wellicht dat iemand daar meer over kan zeggen!
Zoals verwacht geen crosswiring op de CPU.
Als ik het goed zie zijn bij jouw punt 5 (SS) en 6 (INT) van de CPU aan elkaar gesoldeerd en loopt er een weerstand van punt 6 naar punt 35 (P24) en een weerstand van punt 35 naar de weerstand R63 naast de CPU.
Geen idee waarom maar wellicht dat iemand daar meer over kan zeggen!
Attachments
klinkske
boeketje voor de vrouw
Tubbu antwoordt dat t niet uitmaakt. Maar dan nog: hij ligt hier niet. Dus zal nog maanden duren voor ik m kan plaatsen.
MonoTron
Initiating Sequence..
Hier op gearslutz zijn ook een aantal mensen die weerstanden e.d. tussen pins van de CPU hebben zitten.
https://www.gearslutz.com/board/ele...usic-production/1038823-tubbutec-sh-1oh1.html
Ik zou er toch niet zo 1.2.3. op vertrouwen dat het niet uitmaakt, maar misschien ben ik een beetje para. Zou zonde zijn als je de CPU sloopt.
Voor zover ik lees vervang je heel de CPU en moet je de weerstanden dus toch los solderen en voor de handigheid een socket erin zetten zodat je makkelijk kan swappen.
Dan zou ik het eerst maar eens zonder deze crosswires proberen, kijken of alle mods het nog doen.
https://www.gearslutz.com/board/ele...usic-production/1038823-tubbutec-sh-1oh1.html
Ik zou er toch niet zo 1.2.3. op vertrouwen dat het niet uitmaakt, maar misschien ben ik een beetje para. Zou zonde zijn als je de CPU sloopt.
Voor zover ik lees vervang je heel de CPU en moet je de weerstanden dus toch los solderen en voor de handigheid een socket erin zetten zodat je makkelijk kan swappen.
Dan zou ik het eerst maar eens zonder deze crosswires proberen, kijken of alle mods het nog doen.
anoniempje
hobby knooier
- Lid sinds
- 30 september 2003
- Berichten
- 4.897
Wel interessante mod waarvan vooral de midi in en uit interessant is voor mij, ik heb nog steeds geen midi to cv voor mijn 101. Hij doet nog een hoop meer maar toch, meteen een midi keyboardje die niet monotoon uitstuurt.
Denk niet de sequencer ooit te gebruiken, de extra lfo en envelope ook leuk, deze zijn met midi cc aan te sturen begrijp ik.
Zijn er nog goedkopere mods welke ook midi doen? Lijkt me haast niet of wel, en deze voegt nog een hoop extra toe. Zit er aan te denken deze mod uit te voeren.
Enige minpuntje, die lelijke midi connectors even andere voor zoeken.
Denk niet de sequencer ooit te gebruiken, de extra lfo en envelope ook leuk, deze zijn met midi cc aan te sturen begrijp ik.
Zijn er nog goedkopere mods welke ook midi doen? Lijkt me haast niet of wel, en deze voegt nog een hoop extra toe. Zit er aan te denken deze mod uit te voeren.
Enige minpuntje, die lelijke midi connectors even andere voor zoeken.
MonoTron
Initiating Sequence..
Mocht ik deze mod gaan doen, dan sowieso zonder die foeilelijke stickers en dan koop ik wel een nieuw batterijklepje waar ik de midi in zet, zodat het weer helemaal terug naar origineel kan (op de CPU scoket na).
Die midi connectors zijn idd net zo mooi als de stickers...
Die midi connectors zijn idd net zo mooi als de stickers...
anoniempje
hobby knooier
- Lid sinds
- 30 september 2003
- Berichten
- 4.897
Ik ben die mod eens aan het doornemen, met midi cc welke in de chip wordt omgezet naar cv kan je onder andere filter cutoff, pitchbend en volume accent aansturen.
Als ik die pitchbend aansturing nou lekker laat zitten want dat gebruik ik toch niet, dus de groene kabel houd ik over als cv control waar ik maar wil. Kan ik de resonance op de printplaat opzoeken en dus die aansturen met midi cc? Lijkt me wel toch?
Ik kan me wel redden met die mod erin stoppen maar de aansturing van resonance opzoeken gaat me net iets te ver. Misschien vraag ik het beter even aan de bedenker van deze mod?
Als ik die pitchbend aansturing nou lekker laat zitten want dat gebruik ik toch niet, dus de groene kabel houd ik over als cv control waar ik maar wil. Kan ik de resonance op de printplaat opzoeken en dus die aansturen met midi cc? Lijkt me wel toch?
Ik kan me wel redden met die mod erin stoppen maar de aansturing van resonance opzoeken gaat me net iets te ver. Misschien vraag ik het beter even aan de bedenker van deze mod?
