Deze verkoper had eerst dacht ik ook de grijze variant zonder batterij springs.
Misschien ff een berichtje sturen.

edit: 15 euro was zo uit mijn hoofd en ervaring leert dat mijn geheugen wel eens positiever is dan de realiteit

http://www.ebay.com/itm/Roland-SH-1...697754?hash=item2a47d3edda:g:XSMAAOSwPhdU29kV



[marcmarc]

Jahaaa, die had ik een jaartje geleden besteld (de rode) en ook in mijn herinnering was die goedkoper.
Het was wel perfect gemaakt EN met nieuwe springs.



[MonoTron]

Ach ja 33 dollar incl verzenden is niet verschikkelijk veel voor een onderdeel van een synth die ondertussen regelmatig de 800 euro aantikt.
Als je het klepje net mist dan is het een no-brainer toch?



[PWM]

Ach ja 33 dollar incl verzenden is niet verschikkelijk veel voor een onderdeel van een synth die ondertussen regelmatig de 800 euro aantikt.
Als je het klepje net mist dan is het een no-brainer toch?

Zeker een no brainer! Dan had mijn 101 nog geen klepje..



[anoniempje]

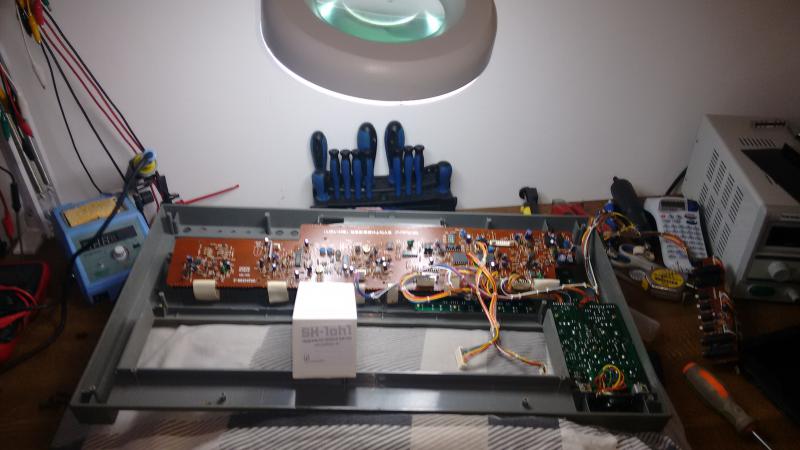

Daar gaan we, meteen de hele 101 uit elkaar halen en alles schoonmaken/nakijken.



[anoniempje]

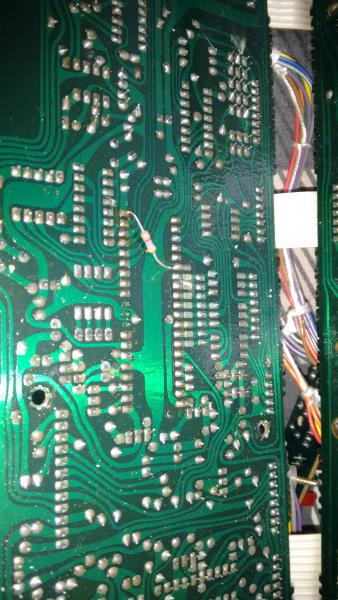

Ook bij mij zit er een bruggetje.

Zit er een soort bescherm laag over de printplaten heen? Ik dacht eerst wat een vette bende maar die laag is hard, lijkt haast wel een blanke lak laag.

Kan dit bruggetje kwaad? En waarom zitten ze in veel 101's?



[mononono]

Die laklaag is een soort beschermlaag. Kom het op wel meer printen tegen uit de 70s/80s.

Dat bruggetje bedoel je die weerstand mee? Correct me if im wrong, maar ik ga voor de optie dat deze af-fabriek is geplaatst tijdens het afregelen om bepaalde toleranties zo klein mogelijk te houden.



[anoniempje]

Ja dat weerstandje inderdaad, neem aan dat ik die dan best weer terug soldeer?

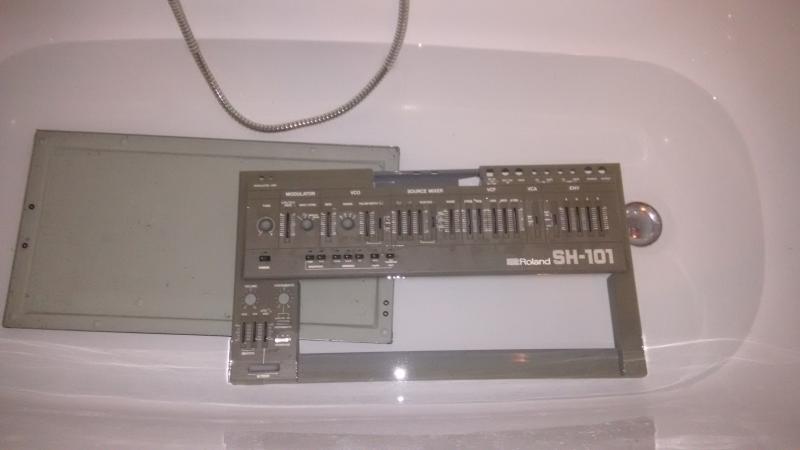

Voor het eerst in ruim 30 jaar een badje! Ga er meteen een heel service project van maken, ding ligt nu toch open.



[MonoTron]

Mijn 101's hebben geen extra weerstand aan de achterkant van de chip.
Wat mononono zegt is best plausibel.

Leuk projectje zo!! Die 101 is straks weer shiny and new!



[anoniempje]

Meer 101's sjongejonge,

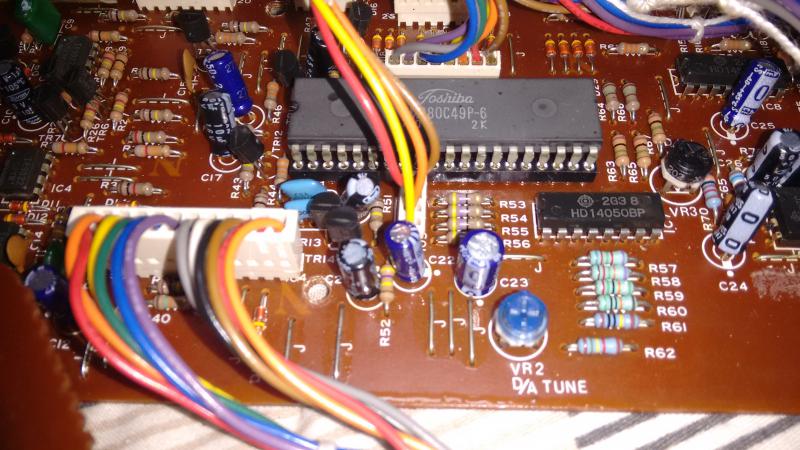

Chip socket zit erin, alles dubbelgechecked met ohm meter of er geen dubbel soldeer eilandjes zijn. Originele chip in de voet gedrukt en hij werkt zoals hij hoort te werken. Weerstandje nog niet eens terug gesoldeerd.

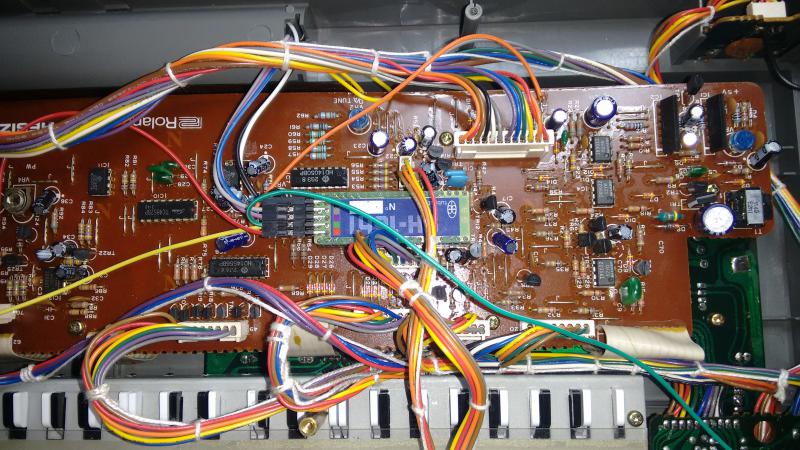

Morgen maar de volgende stap, 1oh1 chip erin en afmaken.



[anoniempje]

Hij is klaar, erg gaaf kan ik eindelijk de 101 vanuit ableton sequencen.

Filter aansturen met midi cc is wel een beetje verwarrend, het is geen override met volledig bereik maar meer een soort + instelling van de stand van de originele cutoff fader.

Als de cutoff fader op de 101 helemaal op 0 staat en je zet midi cc 16 voluit dan is het alsof de fader op ongeveer 75 % staat zeg maar. Je kan het filter met midi niet verder dicht gooien als de stand van de fader op de 101. Handig voor mensen die de 101 live gebruiken en geen midi controller meenemen, moet je niet vergeten thuis de midi cc even helemaal op 0 te gooien anders zit je met een filter wat niet dicht wil.

Pitchbend werkt ook goed, extra lfo, envelope en midi accent nog niet uitgeprobeerd, de sequencer trouwens ook nog niet.



[anoniempje]

In het begin van dit topic werd er gesproken over geklik met filter only, ik ben er even na gaan zoeken en inderdaad als ik alle golf vormen omlaag zet, en filter helemaal open (of half) dan hoor ik inderdaad getik, maar echt storend is het niet. Geen idee of hij dat zonder de mod ook doet. Zo te horen is dat de gate, want hij doet het met midi noten maar ook met het keyboard zelf. Dat is trouwes wel met distortion erachter, zet ik distortion uit dan hoor je het niet meer.

Voor mij is deze mod in elk geval een dikke aanwinst, heb nu ook echt wat aan de 101 al was het alleen maar de midi. Misschien toch eens kijken voor die controller box met tubbutec 1oh1 overlay.

Komende dagen eens de sequencer uitproberen.



[anoniempje]

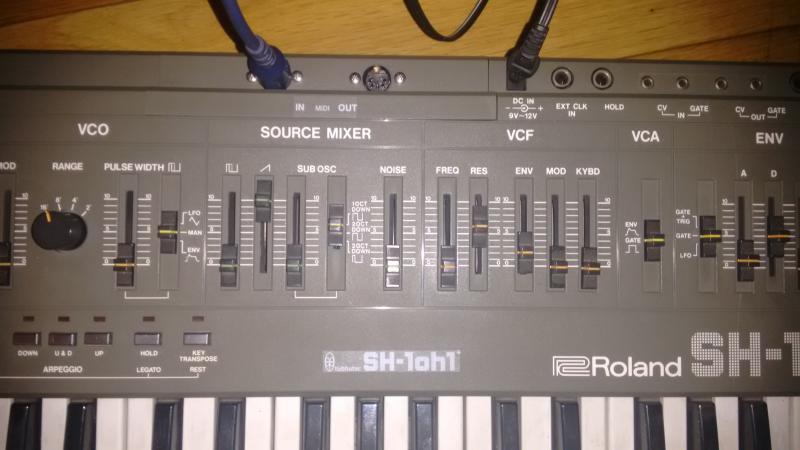

En de midi in en output.

Netter gaat het niet worden dacht ik, 14 mm gaten geboord met inderdaad een trapeze boor en daarna de randen gedaan met een verzink boortje zodat het er netjes eruit ziet. Heb de lelijke meegeleverde connectors gebruikt en het ankerplaatje zit aan de binnenkant van het klepje. Misschien nog mooie verzonken schroefjes gebruiken zodat het helemaal fabrieksaf lijkt.

De midi in out sticker en de 1oh1 sticker glimmen op foto, in het echt moet je goed kijken om te zien dat het een sticker is dus de lelijkheid van die stickers vallen nog mee.



[MonoTron]

Ziet er netjes uit hoor! Proficiat!

Welk serienummer chip heb je? Dat geeft een beetje een indicatie hoeveel de mod is geleverd.
Dat van die filter CC werkt idd wel een beetje vreemd ja, maar als je er eenmaal aan gewend bent ook geen probleem.



[anoniempje]

Serienr 76, en dat nummer is er al afgeveegd. Waarschijnlijk met een slechte pen op een stukkie plastic. Dat lag er zo af maar goed zo erg is dat niet.



[marcuuu]

Zou geen verzonken schroefjes doen.. Gewoon zou houden. Ziet er prima uit. Ben geen voorstander van gaten boren in synth's.



[Rvooh]

Geen verzonken, maar wel zwarte schroef, dan is het af!



[PWM]

Ziet er keurig uit, anoniempje! Ik ben een voorstander van gaten boren in synths.



[marcmarc]

Ziet er prima uit.
Van gaten boren in synth's en dingen uit en in elkaar schroeven ik ik m'n beroep gemaakt ;-)



[Arnoid]

Na lang twijfelen ook een kitje besteld
Sh-101 blijft één van men favoriete synths en met de accent functie erbij zal het alleen maar leuker worden
