Arduino in een modular

[Jaromir]

Ik ben bezig met een projectje met een arduino. Nu wil ik dit project inbouwen in mijn modular maar ik vroeg me af hoeveel mA dat verbruikt en welke arduino ik daar het beste voor kan gebruiken. Ik heb op dit moment de arduino uno.



[marcmarc]

Hoeveel een Arduino aan stroom trekt kan je nalezen in de documenten op de Arduino site.
Ik geloof dat een Pro Mini iets van 40 mA trekt. De Uno en de Nano ietsje meer vanwege de USB aansluiting.
Verder natuurlijk nog wat de uitgangen aan stroom moeten leveren.
De Uno is leuk om mee te experimeteren vanwege de headers maar neemt wel veel ruimte in beslag. De Nano is eigenlijk hetzelfde doch veel kleiner. De Mini is nog veel kleiner maar daar heb je een aparte adapter voor nodig om USB contact te hebben.

Als je veel in- en uit-gangen nodig hebt, meer geheugen en/of snellere processor/MHz, dan neem je een DUE. Die is twee keer zo duur en bijna twee keer zo groot.

Wil je veel experimenteren en opblazen, dan kan je kiezen voor de Chinese namaak. Dan kost een Nano je een paar dollar i.p.v. 25,- EUR (wel moet je apart een driver ervoor installeren - makkelijk).

Dus, laat eens een weten wat dat projectje is.



[Jaromir]

Hoi Marc,

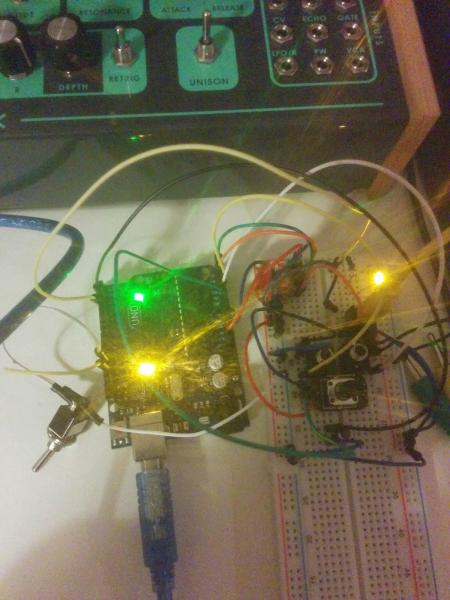

Ik ben bezig met het bouwen van een lfo module van een arduino.
Ik gebruik een mcp4725 als DAC.

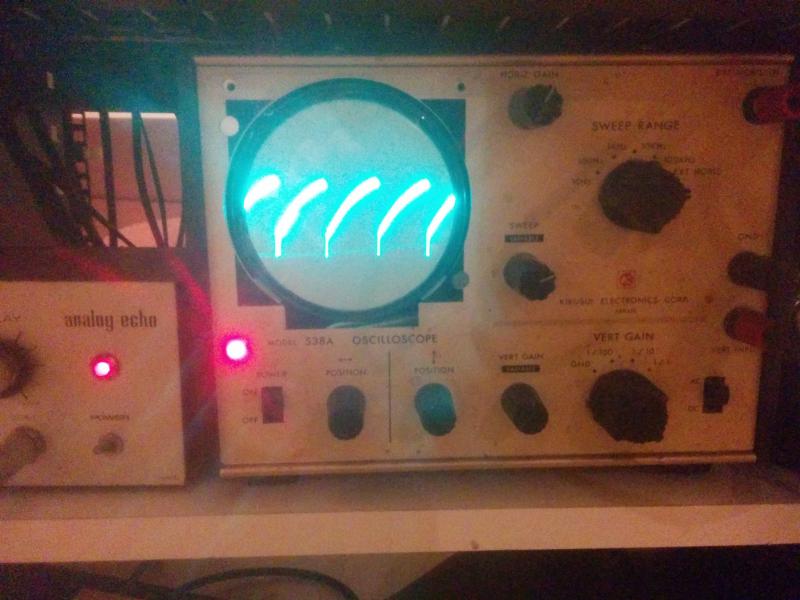

Ik heb tot nu toe een zaagtand, blokgolf, driehoek, random en noise.
Warschijnlijk kan t kwa code allenmaal veel makkelijker maar t werkt tot nu to best aardig ook op audiorate.

Ik heb alleen nog last van hoge piepjes door het geluid maar ik denk dat ik dit met een simpele low pass filter kan verhelpen.

Hier is de code voor de geeintreseerde.

#include <Wire.h>
#include <Adafruit_MCP4725.h>
#include "TimerOne.h"

#define potPin      0
#define jack1       1
#define jack2       2
#define waveButton  2
#define lfoLed      3
#define switch1     12
#define switch2     13

#define cPi 3.14159
#define cRate 44100
#define cDACRange 4095

float lfoRate = 0.01;
float lfoOffset = 1;

unsigned long intPhase;
int waveShape;
int waveform = 0;
int amp;

Adafruit_MCP4725 dac; // constructor

//----------------------------------------------------

void setup() {
  Serial.begin(44100);
  //Serial.begin(9600);
  dac.begin(0x60);

  pinMode(waveButton,INPUT_PULLUP);
  pinMode(lfoLed, OUTPUT);
  pinMode(switch1,INPUT_PULLUP);
  pinMode(switch2,INPUT_PULLUP);
}

//----------------------------------------------------

void lfo(){
  static int pot;
  static float fq;
  static float phase;

  pot = analogRead(potPin);
  fq = pot * lfoRate + lfoOffset;
  phase += (2*cPi*fq/cRate) * cDACRange;
  intPhase = (int) phase;

}

//----------------------------------------------------

void checkRate(){
  static int switchL;
  static int switchR;

  switchL = digitalRead(switch1);
  switchR = digitalRead(switch2);

  //low
  if(switchL == 0){
    lfoRate = 0.01;
    lfoOffset = 1;
  }
  //mid
  if(switchR == 1 && switchL == 1){
    lfoRate = 0.1;
    lfoOffset = 5;
  }
  //high
  if(switchR == 0){
    lfoRate = 1;
    lfoOffset = 10;
  }

}

//----------------------------------------------------

void checkWave(){
  int value = digitalRead(waveButton);
  static int oldValue = value;

  if(value != oldValue){
    oldValue = value;
      if(value == 0){
        waveform++;
        if (waveform > 4){
          waveform = 0;
        }
      }
  }

}

//----------------------------------------------------

void wave(){
  static int waveInverse;
  static int rand;

  //saw;
  if(waveform == 0){
    waveShape = intPhase % cDACRange;
  }

  //Square
  if(waveform == 1){
    waveShape = intPhase % cDACRange;

    if(waveShape > cDACRange/2){
      waveShape = cDACRange;
    }else {
      waveShape = 0;
    }

  }

  //triangle
  if(waveform == 2){
    waveShape = (intPhase % cDACRange) * 2 - cDACRange;
    waveInverse = waveShape * -1;

    if(waveShape <= 0){
      waveShape = 0;
    }
    if(waveInverse <= 0){
     waveInverse = 0;
    }
    waveShape = waveShape + waveInverse;
  }

  //random
  if(waveform == 3){
  waveShape = intPhase % cDACRange;

    if(waveShape >= cDACRange-250){
      rand = random(0, cDACRange);
    }
  waveShape = rand;
  }

  //noise
  if(waveform == 4){
      rand = random(0, cDACRange);
      waveShape = rand;
  }

}

//----------------------------------------------------

void in1(){
  static int in1;
  in1 = analogRead(jack1);
  if(in1 > 512){
    waveShape = 0;
  }

}

//----------------------------------------------------


void in2(){
  static int in2;
  in2 = analogRead(jack2);
  if(in2 > 512){
    waveShape = 0;
  }
  Serial.println(in2);
}

//----------------------------------------------------

void loop() {

  static int lfoMap;

  uint32_t dac_value;

  lfo();
  checkRate();
  checkWave();
  wave();
  in1();
  in2();

  lfoMap = map(waveShape, 0, cDACRange,0, 255);
  analogWrite(lfoLed, lfoMap);

  amp = waveShape;
  dac_value = amp;
  dac.setVoltage(dac_value, false);

}



[stevaux]

check de github van bastl voor tips



[marcmarc]

Die piepjes komen doordat de grens van het systeem qua snelheid is bereikt.
Met name de interrupt library/uitvoering kan roet in het eten gooien.
Interruptsnelheid verlagen kan soelaas bieden.
