Tim's studio bouw/todo/brainstorm/diy/geouwehoer topic

[flyweight]

Ik heb inmiddels de WA-EQP Pultec eq's en ARX Afterburner II's getest tijdens een sessie met de modular.
De ARX maken de eindmix mooier.
De enhance is fijn.
Maar de WA-EQP klinken niet echt. Of anders gezegt... ik vind er geen reet aan.
De kleuring van de transformers is lelijk, de laag definitie ook.
Het hoog.. Tja....

Nu moet ik wel zeggen dat de sessie met een noise synth/electronische setup was.
De EQ's zaten op een stereo bus.
Ze voegen wel wat dikte toe maar goed.
Erg mooi is de EQ niet.....
Nu is het wellicht te vroeg om conclussies te trekken en zou ik meer moeten testen.

Het lijkt erop dat de tranformers en caps mwa.. zijn..

Of ik ga ze modden of ik verkoop ze....

To be continued.

EDIT: heb ze te koop gezet

Bekijk bijlage 3849842



[MstrFX]

2 patienten en een paar oude manderijnen in de praktijk gehad.
Die hebben al lang in mijn rack gezeten.
Heb nieuwe onderdelen bij de importeur in NL besteld die heeft de verkoper netjes voor me betaald.


Bekijk bijlage 3845050

Deze 2 zijn niet zo goed verpakt van NL naar mij gestuurd en dat hebben zijn niet overleefd.

Bekijk bijlage 3845051

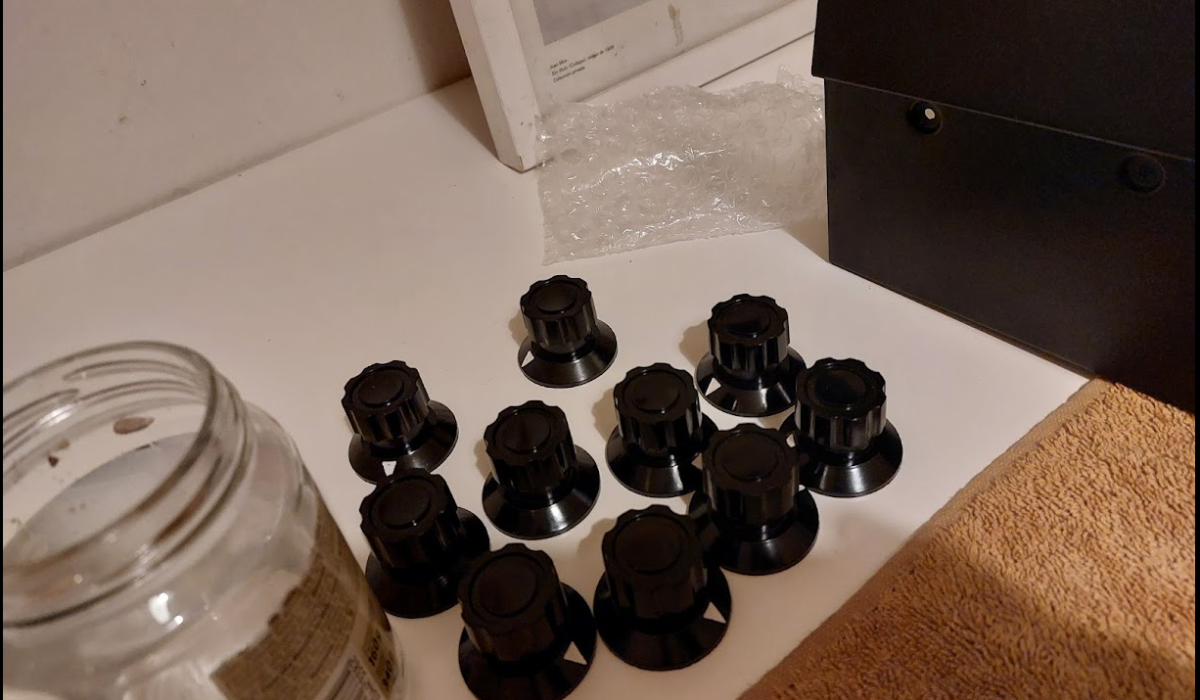

Een aantal pots waren kompleet afgebroken en de grote knoppen zijn allemaal in stukjes.

Bekijk bijlage 3845052

De buizen waren op mijn verzoek losgehaald en appart verpakt dus die zijn ok.

Bekijk bijlage 3845053

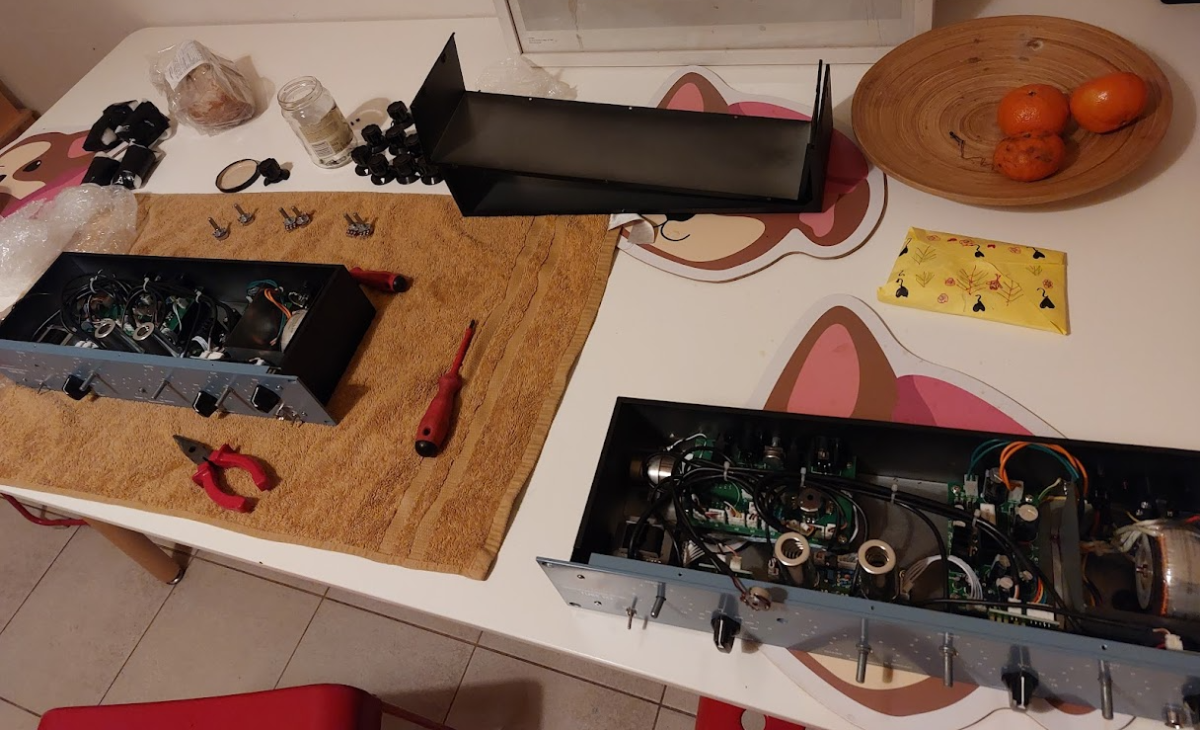

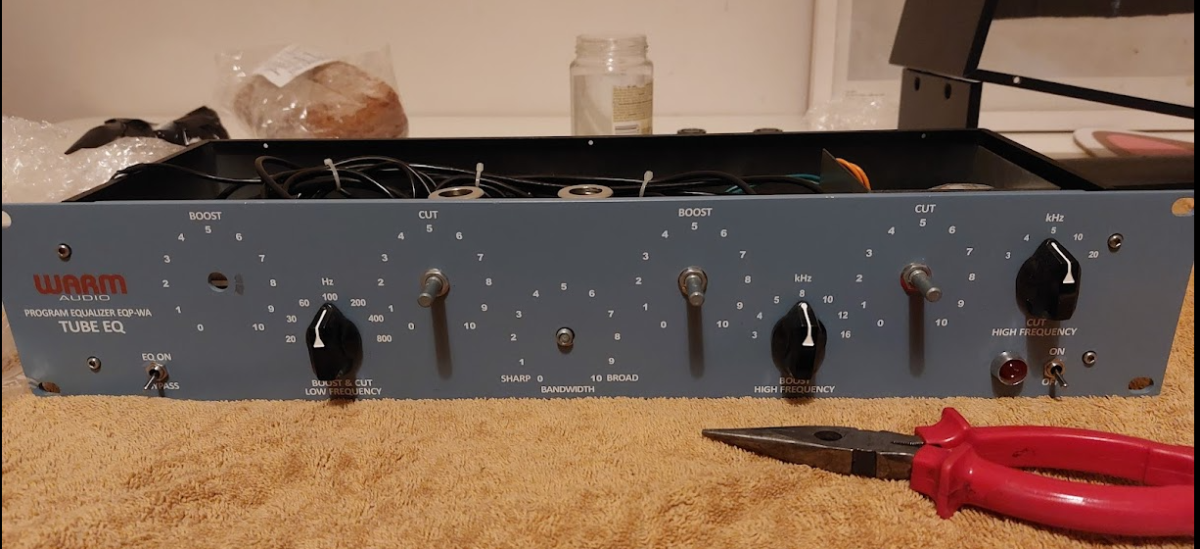

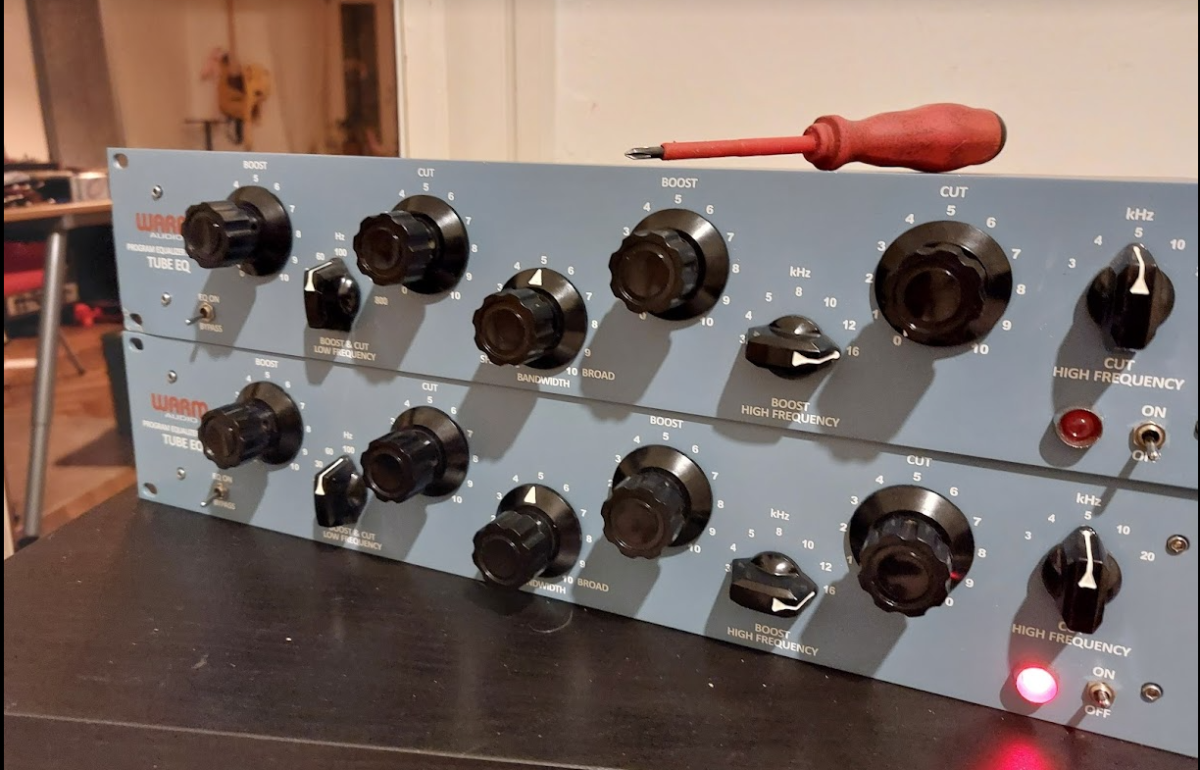

In elkaar zetten was niet moelijk.
Gewoon de nieuwe pots bruggen en daarna overzetten.
Ze gaan iig aan en de stoppen slaan niet door en er komt ook geen rook uit.
Dus zo maar ff testen.

Ben benieuwd of het wat is.
Wat we van binnen zien ziet er goed uit.
Goede kwaliteit buizen en transformers, pots.

Bekijk bijlage 3845054

Ben wel heel benieuwd naar de componenten in dit pulteq clonetje. Heb je een foto van de binnenkant tzt!?

Warm staat wel bekend om iets betere componenten dan tegeler heb ik begrepen maar die bouwt weer in huis Duitsland.

Kwa buizen blijken dit hele fijne te zijn:

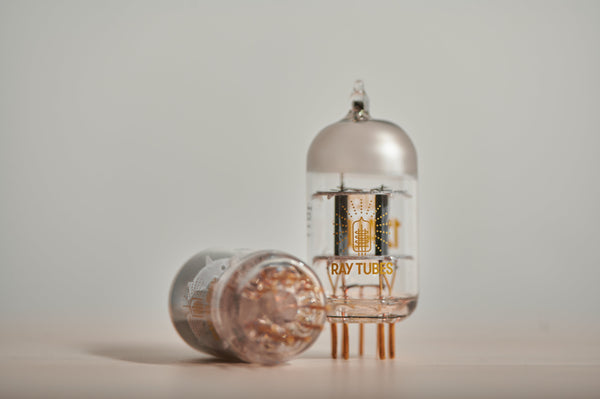

Ray Tubes 12AU7 SELECT Vacuum Tube

Immerse yourself in the authentic, warm sound of the Ray Vacuum Tubes, setting a new standard for audio enthusiasts. Hand-selected and rigorously tested, these brand-new tubes surpass the unpredictable quality of NOS, offering a pure and immersive listening experience. Featuring top-of-the-line...

apos.audio



[flyweight]

Denk niet dat de buizen een issue zijn.

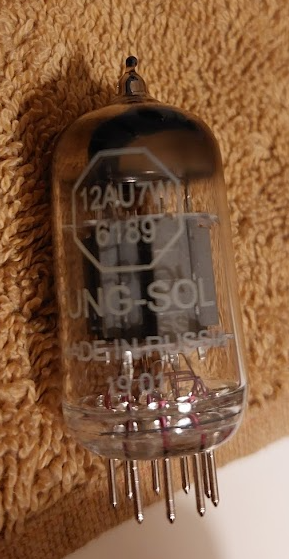

Er zitten Tong Sol buizen in die best goed zijn.
Denk eerder de Transformers en de cap's zijn.
Die transformers zijn wel van Cinemag maar goed dat kunnen ook budget's zijn.
Echt modificeerbaar lijken me de caps niet.
Die zitten op een klein boardje achter de pot.

Het is best goed van binnen maar goed het is geen high-end en super build quality.



[MstrFX]

Thx, laatst nog docu over Cinemag gezien.. deed me wel denken aan de zorg die ik ook bij Lundahl zag maar idd je zou op onderdeel nr kunnen checken.

Na m’n buizen en opamp fase zit ik nu in de transformators haha.

Ps soma utilities is ondanks z’n inhoud kwa toevoeging in mijn geval echt een aanwinst en nodigt uit tot modden.

@demian jij vind te tegeler eqp1 heel goed klinken toch? Wat zit daar in?



[flyweight]

Een enkel onderdeel zal nooit de magic maken.
Het is altijd een geheel.
Maar transformers die in een mooie circuit zitten kunnen wel degelijk wat moois toevoegen.
Ik vind het toch magisch dat een transformer je een soort gratis gain geeft zonder opamp...
Ik heb een RIAA en headphone amp gemaakt met een heel stabiele psu.

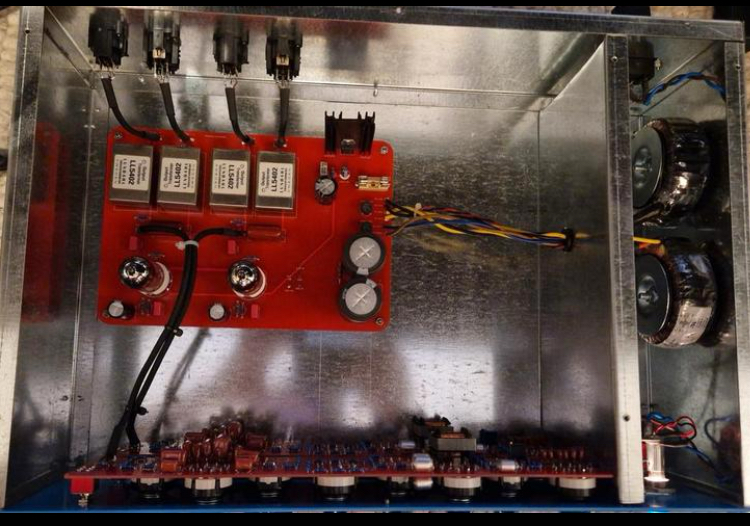

De RIAA preamp zijn 2 boards met daarvoor 2 luhndahl LL1943 MC transformers.
De LL1943 is een step up transformer.

https://www.lundahltransformers.com/wp-content/uploads/datasheets/1943.pdf

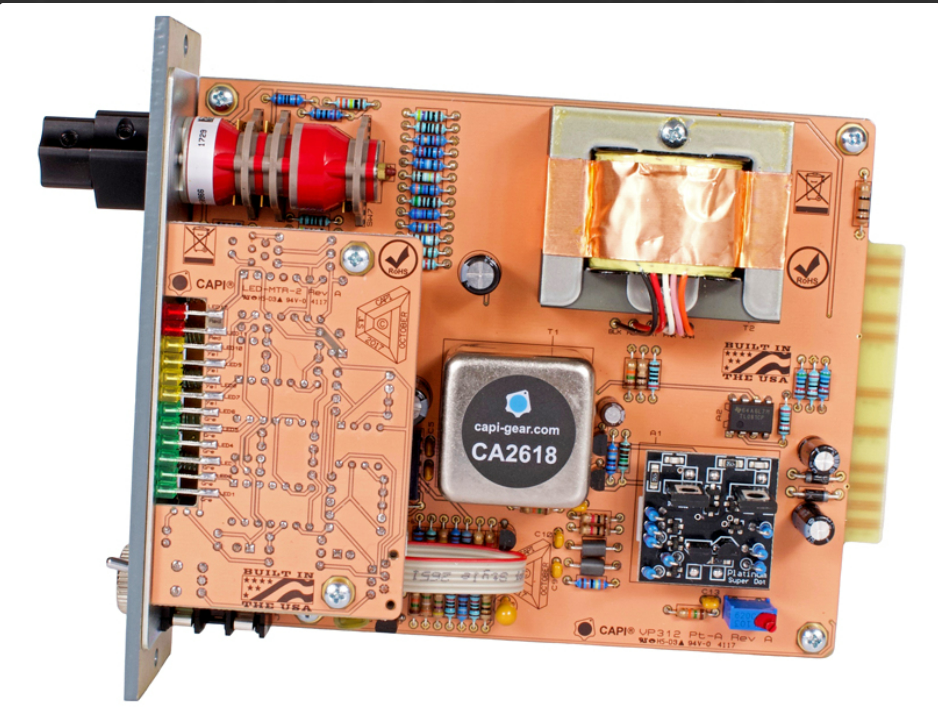

Mooie mic's pre's van bv API zitten input transformers in waarachter dan een discrete opamp zit.
Zoals bv hier bij Capi

Dus ja hoge kwailteit transformers dragen veel bij maar alles hangt af van het totale ontwerp.

Ik heb alleen ervaring met:

- luhndahl
- Cinemag
- Sowter

Luhndahl's in mijn RIAA pre, Cinemag in mijn ADL600 pre amps en Pultec kloons.
Die in de adl600 zijn van hoge kwaliteit.
Die in de WA-EQP ga ik aan Cinemag vragen of ze iets beters bieden.
Sowter's in mijn DIY D-LA2A. ook super hoge kwaliteit.

Hoge kwaliteit betekent voor mij een grote bandbreedte, geen vieze kleuring (linear) en een open sound.
BV mijn ADL600's zijn buizen pre's maar ze klinken super clean juist.
Met een heel mooi randje in het hoog.



[flyweight]

Ik heb mijn 2 Winsor studio's gemod.
Maar wil daar mee verder gaan.

Tube pre-amp mod ( peavey winsor studio )

Dit is de pre-amp van een combo versterker die ik graag wil modden. De powersoak heb ik verwijderderd en als ik de pre-amp bypass door de fx return te gebruiken klinkt de amp veel voller. Daardoor weet ik dat de pre-amp de reden is waarom de amp dun klinkt en niet clean. Het hele schema staat...

synthforum.nl

De Winsors zijn oorspronkelijk gemaakt als overdrive versterker en niet voor clean.
Nu ben ik dit artikel aan het lezen maar snap dat er bij een overdrive type versterker her en der filtering in het circuit te doen om een aangename drive te krijgen.
Maar als je dan naar clean gaat dan zorgt die filtering voor een verlies in hoog en laag.
Ik wil dat iets wat aanpassen voor een mooiere toon die iets wat meer clean is.

Amp Voicing

How to Voice a Tube Guitar Amplifier

robrobinette.com



[Nap]

Ps soma utilities is ondanks z’n inhoud kwa toevoeging in mijn geval echt een aanwinst en nodigt uit tot modden.

Waar gebruik je hem voor en wat is het effect ervan op het geluid? Ik zoek nog altijd naar een doel voor de mijne.



[MstrFX]

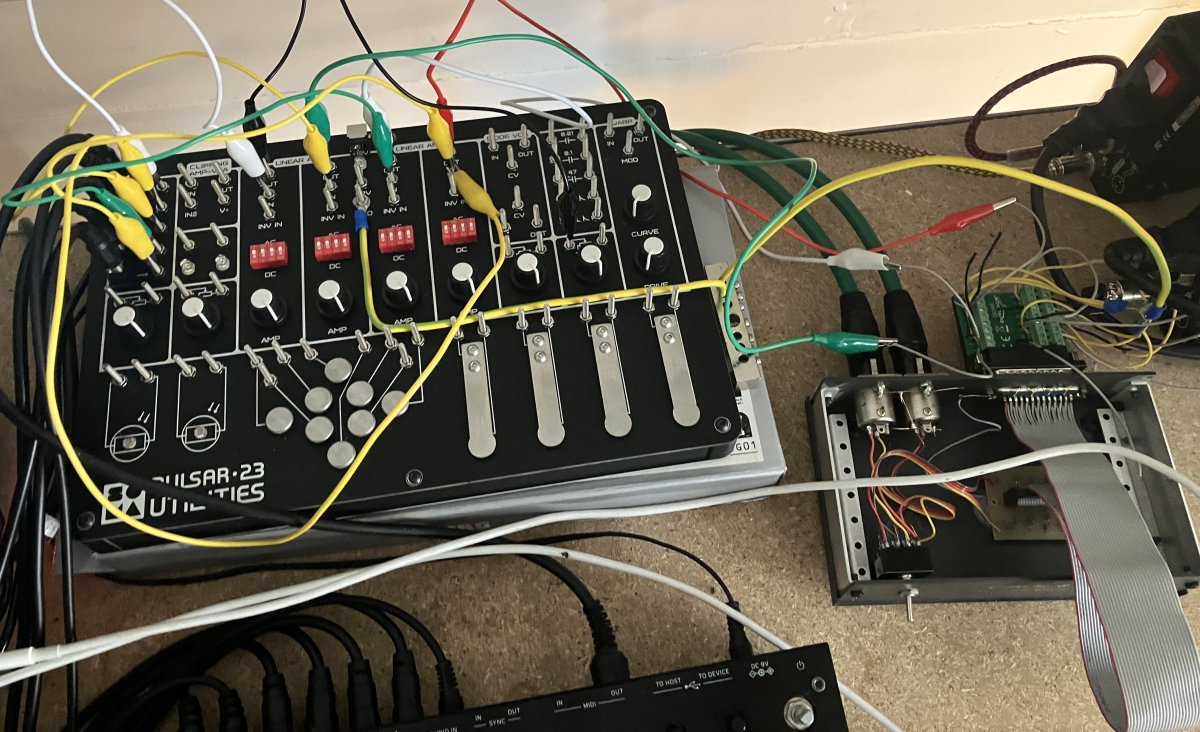

Nou ik heb de 4 direct outs van m’n DL naar de utilities gestuurd, een send/fx kunnen maken met L/mono uit via utilities weer de DL in en met experimenteren outs naar klein summing mixertje gestuurd. De Drumlogue klinkt een stuk organischer, blijvertje wat mij betreft. Ook om verder op te bouwen en te connecten. Maar wellicht beter niet in Tim’s z’n draad verder te bespreken want eigenlijk past het wat mij betreft hier:
Discussie 'OEM & allerlei elektronische componenten verbinden om tot andere muzikale output te komen'
OEM & allerlei elektronische componenten verbinden om tot andere muzikale output te komen



[MstrFX]

Denk niet dat de buizen een issue zijn.
Er zitten Tong Sol buizen in die best goed zijn.
Denk eerder de Transformers en de cap's zijn.
Die transformers zijn wel van Cinemag maar goed dat kunnen ook budget's zijn.
Echt modificeerbaar lijken me de caps niet.
Die zitten op een klein boardje achter de pot.

Het is best goed van binnen maar goed het is geen high-end en super build quality.


Bekijk bijlage 3849843

Volgens mij zag ik ze net te koop op Mp.. vraagje ik zag dat je Trs (of ts) kabels erin had zitten. Maar heb je ook Xlr getest? Ik heb in de praktijk zelf wel verschil gehoord.

“In summary, XLR connectors are designed to handle higher signal levels and can amplify the audio signal more than TRS connectors. This means that XLR connections may sound louder than TRS connections, especially in professional audio equipment. However, it’s essential to note that the difference in volume may not be drastic, and other factors like the equipment and settings used can also affect the volume”



[flyweight]

ze zitten op de inserts van een stereo bus en die zijn niet gebalanceerd.
Maar goed gebalanceerd of niet gaat denk ik niet het verschil maken.

Of iets goed klinkt of niet is vaak smaak. maar ook wat je eerder gehoord heb. je referentie.
Op modulair en overstuurde dingen voegen ze weinig toe maar op individuele instrumenten wel.
ik zou ze daarom niet snel op de masterbus zetten maar eerder of op een insert of op een bus en dan parralel.
Kon er wel goed mijn mix mee vetter maken.



[flyweight]

hmmm wellicht zitten de buizen niet goed. er zit 1 12ax7 en 1 12au7 in.
toen ik de units kocht heb ik zelf de buizen erin gedaan.
was niet duidelijk dat het dus verschillende buizen waren.

Edit: ok de ax7 op de input en de 12au7 op de output. zal het binnekort is checken



[MstrFX]

ze zitten op de inserts van een stereo bus en die zijn niet gebalanceerd.
Maar goed gebalanceerd of niet gaat denk ik niet het verschil maken.

Ik heb er best wat mee geëxperimenteerd en zelfs tussen Trs en Xlr heb ik verschil gehoord. Maar dat kan dus ook aan alles wat je er tussen zet mede bepalen.

Maar je gebruikt hem dus New York style voornamelijk. Ik heb daar zelf geen ervaring mee.

Die 12au of ax zijn idd wel een dingetje.

Op papier lijkt het me namelijk een mooie set voor het geld en goede ratings.

Heb wel plug-in clones gebruikt op bass en vond het wel een bruikbare.

Die clone van manley lijkt me mooi maar te duur voor mij.



[flyweight]

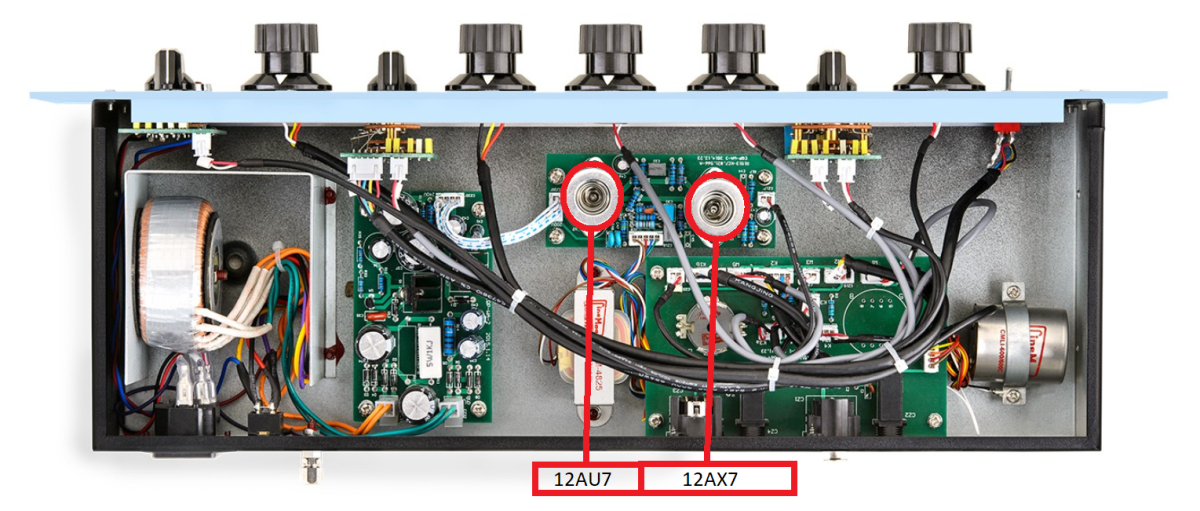

De 12AX7 zit in U1 en de 12AU7 in U2...
Heb het warm audio gevraagt kan niet goed ziet of het zo klopt. Denk het wel.

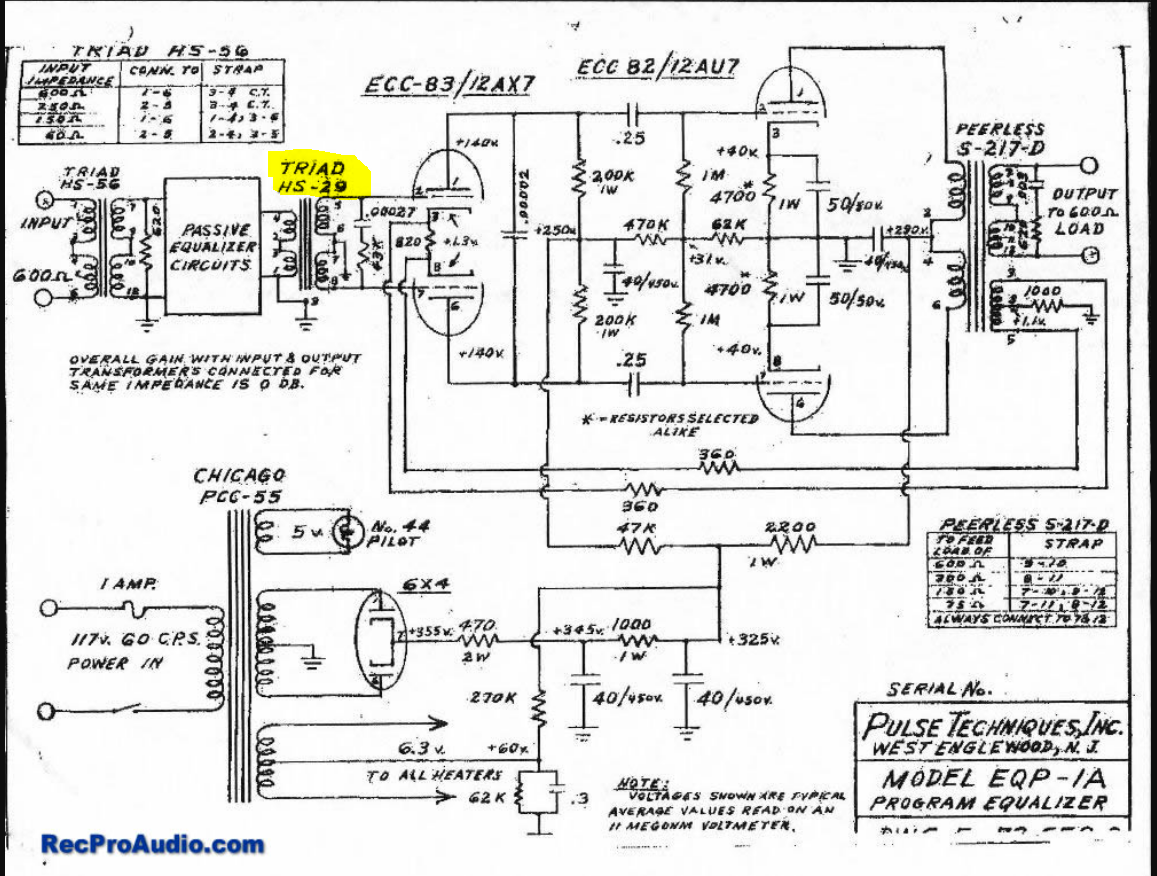

De OG zie ik 325V naar de buizen gaan terwijl er op de kloon pcb 200v staat...
De OG heeft een intermediare transformer.
Deze heeft de kloon niet.

APPLICATION combines the functions of a bridging input transformer and a highly accurate phase splitter for use in recording studio amplifiers using balanced transistor or valve circuits. Ideal for push-pull power amplifiers to obviate the need for negative feedback to correct phase splitting errors at high frequencies. Can be driven from a balanced or unbalanced source from low to high impedance (0 to 10k ohms). Provides high common mode noise isolation and the high input impedance means the amplifier will present minimal loading to the source.

1475 High Impedance Input Phase Splitter Triad HS-29

1465 DAC Transformer. Improves sound experience networked music systems.

www.sowter.co.uk



[MstrFX]

Interessant, en irritant dat ze beide 9 pins en uitwisselbaar zijn.. ik zag in de handleiding dat er wel een gain knop speciaal voor de tubes aanwezig is ook om te matchen als stereo paar. Wat ik half uitgezocht heb is dat 12AU meer current heeft maar 12AX meer gain.

Ik heb zelf gaan 12ax7 tubes, had al gemaild naar deze peeps NEW! AMT 12AX7 Warm Stone LE - "solid-state" tube
Maar ze hebben geen 12au7. Maar wellicht is het ook logischer of gewoon leuk om te testen de 12Ax7 te vervangen in solid state.



[flyweight]

lijkt me niets om zo een opamp met weerstanden ipv een buis te gebruiken. maar verder geen ervaring mee.
Ja de ax7 meer gain idd.

inmiddels antwoord.

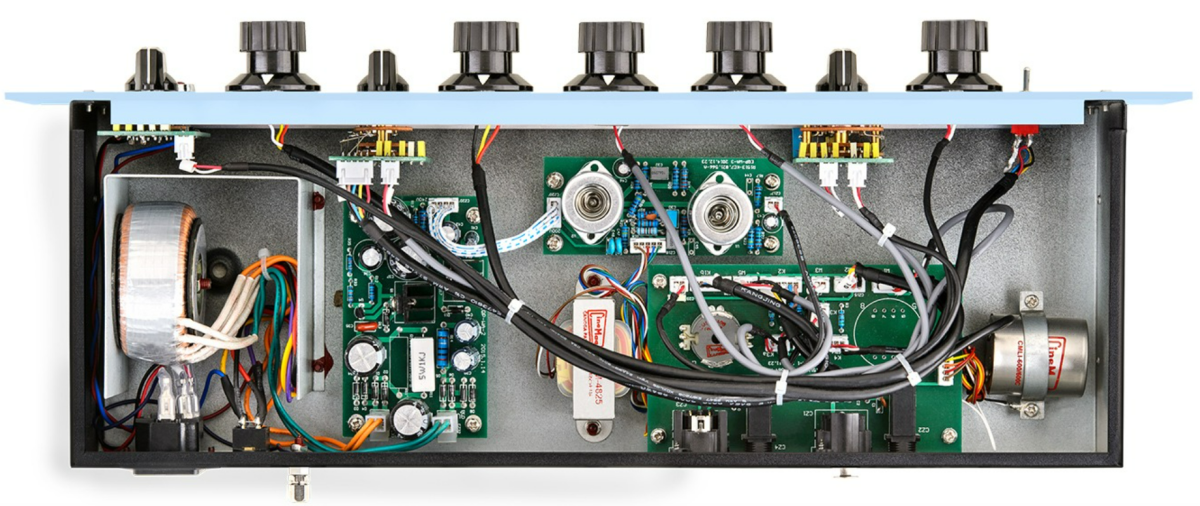

wel appart. mijn output transformer zit ergens anders en ziet er anders uit.
tubes zitten goed denk ik.



[MstrFX]

Dit is de G-Pultec eqp-1 (dual/stereo)
ik zie ze in alle soorten en variaties



[flyweight]

Die gast van Gyraf audio is ook veel actief op de DIY audio boards.
Interessant dacht juist dat "no feedbacks" mogelijkwas door die interstage trafo.

- "No feedback" SRPP gainstage, avoiding the interstage- and the esoteric output trafo, but preserving all that we really like in tube audio.

Ga het circuit beetje bestuderen kijken of het op de warm audio lijkt.

https://www.gyraf.dk/gy_pd/pultec/pultec.htm



[flyweight]

Hier de revive modded versie vs de og.

Modification Sound Samples and Comparisons

www.reviveaudio.com

http://www.reviveaudio.com/files/samples/EQPWA/EQPWAST.wav

http://www.reviveaudio.com/files/samples/EQPWA/EQPWAMOD.wav



[MstrFX]

Nog ontwikkelingen op gebied van je wa Pultec’s?



[flyweight]

nee, heb ze open gemaakt en alles zit goed. wellicht probeer ik nog een paar Philips miniwatt AU7's.

Kan verder niet vinden wat de revive mod inhoud.

nu moet ik wel zeggen dat ik onlangs een track had gemaakt waarbij ik sounds uit de modular direct opnam en ook in stereo via 2 gitaar amps via de md421 mics.
Die tracks sanen klinken veel dikker.

Dat heb ik met de pultects ook gedaan en dat heeft een vergelijkbaar en subtieler effect.

Ik ga wat weer proberen op wat voor bronnen de pultecs werken.

kwa modden heb ik gewoon geen idee.
Moet ook muziek worden gemaakt. Dus laat het ff zo.

Ga nog een paar mods asn mijn gitaar amps maken. Die al heel behoorlijk klinken.
