[Diy] Ms20 Filter ... voor in peNdaal

...maar wel 3 aansluitpunten. Die (op de tekening) bovenste twee moeten verwisselt worden, zodat de Depth-pot als spanningsdeler werkt. Zoals het op het schema staat klopt het niet echt.

Het is veranderd ,naar zoals j.baars het al aangaf. [dit is een voordeel van mod zijn ;)]
Dus met een extra 1k weerstand.
Ik had laatst het schema al veranderd omdat die omgekeerd de frequentie regelaar al kortsloot.
Bij mijn "snelle" actie om deze om te draaien had ik geen rekening gehouden ,dat de 555 dit niet leuk vond.
Nadeel van deze minimale schema's is, dat er vaak ook geen extra buffers of ontkoppelingen in zitten.
Ik denk dat die nu wel goed is ;)....... in ieder geval doet hij het wel op die manier , zie de youtube video.

Achzo. Da's dan ook weer opgeklaard. :)

Nu moet ik enkel nog wat tijd vinden om de rest van m'n projecten af te krijgen zodat ik aan deze filter kan beginnen...

Ik heb dus gemerkt dat een leuk schemaatje voor een simpele LFO [zonder cv aansturing] helemaal nog niet zo makkelijk te maken is , of te vinden is op het net.
En al helemaal niet met een mooie sinus.
Eigenlijk is een LFO al een mooie onderwerp om een hele thread aan te maken.
Want er is veel te vinden .... maar veel is het net niet ;)

Wat dat bufferen betreft...Als je een doos met een hele collectie Hilltree ongein projectjes wil maken, moet je dan niet aan de output van elk projectje een (opamp) buffertje voorzien omdat de verschillende projectjes elkaar anders keihard gaan beïnvloeden (impedantie gedoe)?

Nu valt het wel te overzien om in 1 behuizing even een + en - voeding te voorzien zodat je simpele buffertjes kan gaan bouwen.

Ik heb dus gemerkt dat een leuk schemaatje voor een simpele LFO [zonder cv aansturing] helemaal nog niet zo makkelijk te maken is , of te vinden is op het net.
En al helemaal niet met een mooie sinus.
Eigenlijk is een LFO al een mooie onderwerp om een hele thread aan te maken.
Want er is veel te vinden .... maar veel is het net niet ;)

En als je dan gewoon een driehoek neemt en dat filtert met 2 diodes, dat is wel te doen.

@ Nicolas2000 ..Dat valt wel mee..ik heb hier een hele berg "Hilltree projectjes" en eigenlijk beïnvloeden ze zich elkaar niet echt :D
Je ziet ook bij de in en uitgang een kleine condensator en vaak een weerstand parallel over deze, om hem te ontladen .
Dit is een standaard buffer die in veel audio circuits gebruikt worden.
Zeker bij peNdalen , maar ook bij andere hardware fx en mixer ingangen.

Dus...wees niet bevreesd ;)

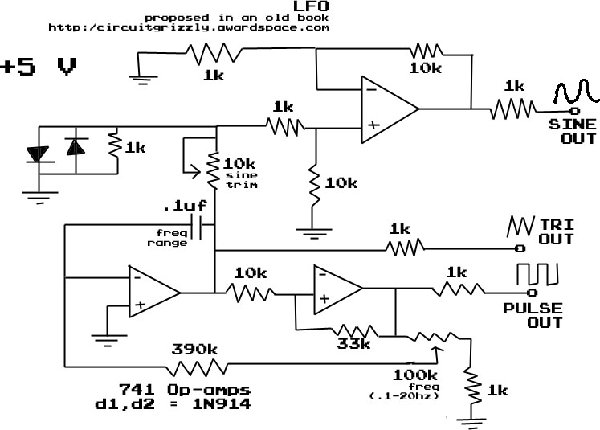

Ik zag deze nog langs komen .
Ik heb hem natuurlijk niet getest ,maar omdat die gebruik maakt van goed verkrijgbare opamps, is dit schemaatje wel erg sympathiek .
Ook de 3 verschillende uitgangen met waveforms zijn wel makkelijk.
[Ik geloof alleen niet echt dat er een mooie sinus uitkomt]


Attachments

  • 741lfo.jpg
    38,7 KB · Bekeken: 519
Inderdaad, met een beetje trimmen komt er een goede sinus uit. Check de simulator. File -- Import:

$ 1 5.0E-6 10.20027730826997 50 5.0 50
g 240 112 240 128 0
r 240 112 288 112 0 1000.0
a 288 160 368 160 0 15.0 -15.0 1000000.0
w 288 144 288 112 0
r 288 112 368 112 0 10000.0
w 368 160 368 112 0
r 368 160 416 160 0 1000.0
r 288 176 288 224 0 10000.0
r 288 176 240 176 0 1000.0
g 288 224 288 240 0
174 240 176 224 208 0 10000.0 0.7178000000000001 Sine trim
w 240 176 224 176 0
w 224 176 224 192 0
w 224 176 176 176 0
r 176 176 176 224 0 1000.0
d 144 224 144 176 1 1.0
d 112 176 112 224 1 1.0
w 112 176 144 176 0
w 144 176 176 176 0
w 176 224 144 224 0
w 144 224 112 224 0
g 112 224 112 240 0
w 240 208 240 272 0
c 240 272 192 272 0 1.0000000000000001E-7 4.179245313841244
a 192 320 256 320 0 15.0 -15.0 1000000.0
w 192 272 192 304 0
g 192 336 192 368 0
w 240 272 256 272 0
w 256 272 256 320 0
r 256 320 304 320 0 10000.0
r 256 272 416 272 0 1000.0
a 304 304 368 304 0 15.0 -15.0 1000000.0
r 304 352 368 352 0 33000.0
w 304 352 304 320 0
w 368 352 368 304 0
r 368 304 416 304 0 1000.0
174 368 352 400 368 0 100000.0 0.9950000000000001 Frequency
w 400 352 416 352 0
r 416 352 416 400 0 1000.0
g 416 400 416 416 0
r 160 400 384 400 0 100.0
w 384 400 384 368 0
w 192 304 160 304 0
w 160 304 160 400 0
g 416 160 416 176 0
g 416 272 416 288 0
g 416 304 416 320 0
o 6 64 0 35 8.749002899132048 0.01093625362391506 0 -1
o 35 64 0 35 18.707220957835556 0.023384026197294447 1 -1
o 30 64 0 35 4.676805239458889 0.005846006549323612 2 -1

EDIT: Ik heb zelf es ff gekeken, maar soms wordt de simulatie niet goed weergegeven.

Trouwens, ik ga met een vriend wat stompboxjes bouwen voor synth/gitaar. En ik ga er dus een bouwen met dit fantastische filter, en de vintage fuzz erachter. DIK!!!!

Trouwens, ik ga met een vriend wat stompboxjes bouwen voor synth/gitaar. En ik ga er dus een bouwen met dit fantastische filter, en de vintage fuzz erachter. DIK!!!!

Tof !!! ...
Maar..de vintage fuzz moet je ervoor zetten, dit geeft een evenwichtiger geluid , en betere beheersing van de volume [of dit nu een snaar is of een aanslag van een toets].
Anders probeer het eens, het kan natuurlijk wezen dat je voor jou doeleinden de fuzz erna beter vind

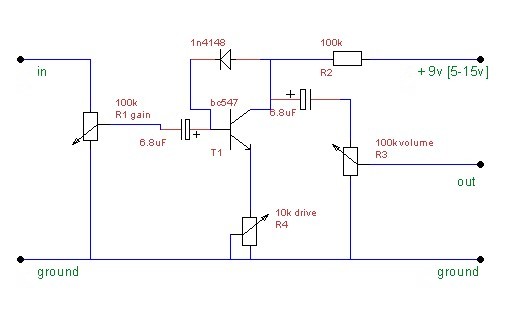

Dit schemaatje hieronder werkt het mooiste
Als diode is een moderne silicium wat scherper /mooi voor lead , en een germanium klinkt wat voller /mooi voor drums en seqences

attachment.php

Wat doet die rode potmeter nu precies?

Dat is de drive [tussen licht crunch tot fuzz]
Ik had ook nog een nieuwer schema voor op mijn site ooit gemaakt.

attachment.php


Attachments

  • vintage basic.jpg
    vintage basic.jpg
    19,2 KB · Bekeken: 101

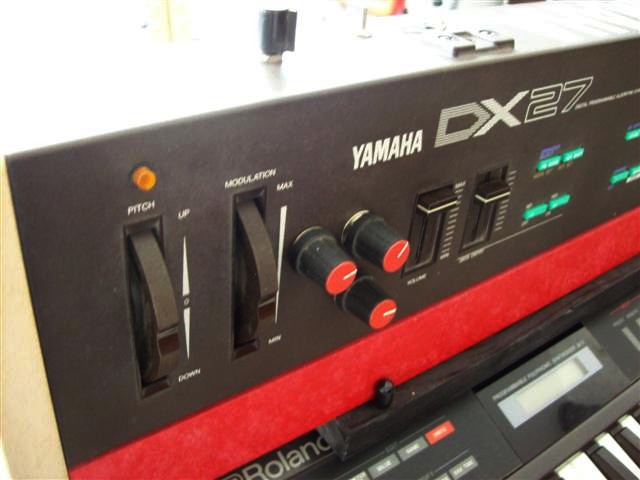

En dit filter in mijn Yamaha dx27 module gemaakt.
Voor weinig geld ,kun je toch mooi jou willekeurige lamme digitale bak wat "korg warmte " meegeven ;)
Bij deze zit zelfs een dry/wet regeling op.
Gewoon een potmeter van 100k tot 250k op het einde parallel .[ik heb een 250k lin gebruikt]
1 Eind pootje op de ingang ,andere eind pootje op de uitgang ..het p pootje van de potmeter op de uitgang van het filter.


attachment.php


Attachments

  • dx27-ms20 filter.jpg
    dx27-ms20 filter.jpg
    50,5 KB · Bekeken: 102
